Плохо греет печка ваз 21213

Дополнительная печка салона в ВАЗ-2131.

Материал для этой статьи был готов давно, 2 года назад, но как-то все руки не доходили выложить его. В этом тоже оказались свои плюсы. Во-первых, печка прошла за это время испытание и показала себя как надежное и эффективное устройство, задним пассажирам всегда было тепло. Во-вторых, статья не попала в Нива ФАК, иначе была бы так же нагло украдена ведущим этого ФАКа, как и все остальные мои 45 статей. Дополнительная печка по своей конструкции очень похожа на штатную печку. В ней есть радиатор, электромотор с крыльчаткой и трехпозиционный выключатель для включения и изменения скорости вращения электромотора.

Устанавливается печка на туннель между передними и задними сиденьями. Для этого:

Снимите декоративную накладку туннеля, обшивку КПП и РК, и полочку под перчаточным ящиком.

Приверните саморезами корпус печки к туннелю.

Проверьте, чтобы крыльчатка не задевала о край корпуса во время вращения. При необходимости подгоните всю конструкцию по месту.

В нашем случае пришлось очень долго срезать и подпиливать некоторые места основания печки.

Отсоедините в моторном отсеке шланги и верхний патрубок в салоне от штатной печки

Из верхнего металлического патрубка вырежьте кусок трубки длинной 6-7см.

Поменяйте прокладку на радиаторе печки и установите два отрезка на место. Подсоедините к ним шланги дополнительной печки.

Проложите оба шланга по полу и подключите их к дополнительной печке.

Подключите электропроводку по схеме, как указано в инструкции.

С помощью воронки и любого подходящего отрезка шланга заливайте тосол в верхний патрубок до тех пор, пока он не потечет из нижнего патрубка штатной печки.

Подсоедините в моторном отсеке шланг к нижнему патрубку штатной печки.

Установите кожух дополнительной печки и закрепите его саморезами

Запустите двигатель и прогрейте его. Проверьте работоспособность всей системы отопления.

Комментарии от Stealth:

1. Предпосылки для установки — после нескольких поездок за город при температуре ниже 20 градусов замечено: впереди — тепло и даже жарко, приходится «прикрывать» штатную печку, сзади — у пассажиров «ноги от холода сводит» (цитирую своего ребенка).

2. Плюсы соответствующие — тепло. Раскладыванию передних сидений в дальних поездках не мешает.

Доп. печка = доп. неудобства для 3-го пассажира сзади, не принципиальные, но все же… Но это было очевидно сразу, поэтому выбор был сознательный.

То же самое летом, когда печка не нужна. На среднем месте не удобно сидеть женщинам в юбках :)))

Не все просто с полной заменой охлаждающей жидкости на принципиально другую, несмешиваемую с предыдущей. Требуется промывка под давлением основного и дополнительного тракта. Ну и лишних два литра тосола.

4. Советы после 2-х лет эксплуатации:

При общей полной комплектации хорошо бы шланги использовать чуть длиннее (всего на 5-10 см) — они бы лучше легли в месте подвода к крану штатного отопителя.

Можно вставить в дополнительную магистраль сантехнический шаровый кран, то есть сделать отдельный ON/OFF для пассажиров.

Печка была найдена через интернет и куплена в Тольятти за 100$ с пересылкой через проводника. Деньги перевел через Вестерн Юнион. В этот же день «они» отправили, на следующий день я получил.

Установка второй печки в салон Нивы

Не секрет, что существует две категории автовладельцев. Первая категория владельцев отличается тем, что при обнаружении явных недостатков своего автомобиля, с которыми никак не хочется мириться, принимает решение распрощаться со своим «железным товарищем», а взамен приобрести новое транспортное средство, в котором нет такого недостатка. Вторая категория автовладельцев, наоборот, чрезмерно привязана к своей машине, поэтому не желает её просто так предавать, отказываясь от неё только по причине выявленного недостатка. Именно такие автовладельцы готовы совершать разнообразные действия, направленные на модернизацию своего транспортного средства.

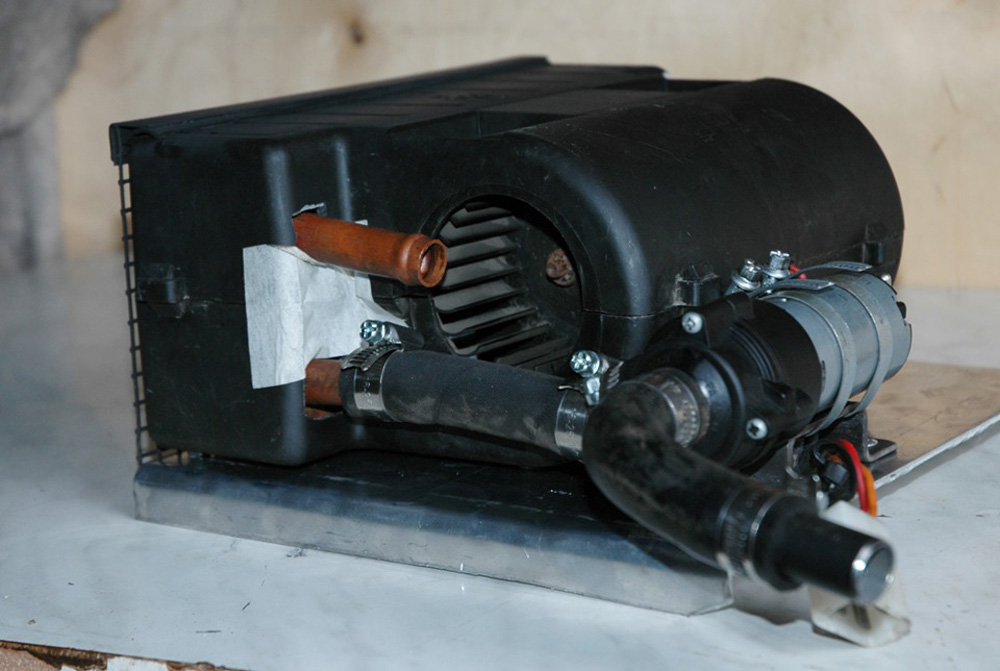

Внешний вид дополнительной печки на Ниву

Если вы относитесь ко второй категории водителей, значит, вы по-настоящему любите свою машину, поэтому именно для вас мы готовы презентовать некоторые секреты, устраняющие недостатки, тревожащие вас.

Являясь владельцем Нивы, вы, наверное, уже успели заметить, что печка недостаточно эффективно гонит тёплый воздух в салон, а точнее, плохо распределяет его по всему пространству. По этой причине пассажиры, сидящие на задних сидениях, жалуются на то, что у них даже ноги замерзают. В этой ситуации просто поменять печку, конечно, можно, но только такие действия вряд ли принесут ощутимые плоды. Если бы отопитель работал неэффективно, тогда и в передней части салона было бы холодно. По этой причине мы предлагаем вам просто взять и поставить второй радиатор печки и сам отопитель на вашу Ниву. Как это сделать технически правильно, вы поймёте после ознакомления с нашими рекомендациями.

Доработка №1. Делаем забор воздуха из салона

Главный недостаток отопителя Нивы состоит в том, что весь воздух в радиатор отопителя поступает с улицы, а при закрытом лючке воздухозаборника циркуляция воздуха и подогрев полностью прекращается. Для устранения этого недостатка я разобрал отопитель (пришлось слить часть тосола и отсоединить патрубки радиатора отопителя), и в боковой стенке корпуса отопителя, противоположной той стенке, куда выходят трубки радиатора, проделал отверстие в форме прямоугольной трапеции. Сделал с таким расчётом, чтобы до границ плоскости, в которой я проделывал отверстие, оставалось 1,5-2 мм стенки корпуса, и со стороны ребра жесткости 6-8 мм для крепления лепесткового клапана. Отверстие я проделал с помощью дрели-разметил, насверлил по контуру отверстий малого диаметра, затем соединил отверстия с помощью ножа, затем обработал напильником края получившегося отверстия, придав ему окончательную форму. Площадь получившегося отверстия составила примерно 25 квадратных сантиметров. Вот через это отверстие при закрытом лючке воздухозаборника отопителя и происходит забор воздуха из салона .

Поскольку салон является замкнутым пространством, циркуляция воздуха происходит по замкнутому кругу, и прогревающийся воздух салона, проходя через радиатор отопителя, на выходе становиться всё более горячим. Несмотря на небольшие размеры отверстия, благодаря отсутствию подвода ледяного воздуха с улицы, время прогрева салона до комфортной температуры и таяния обледеневших стёкол сокращается в 4-5 раз , и достигнуть комфортной температуры возможно даже в сильный мороз.

Для предотвращения доступа холодного воздуха в салон через отверстие при открытом лючке воздухозаборника и выключенном вентиляторе отопителя, на отверстие с внутренней стороны корпуса отопителя установлен лепестковый клапан , который не препятствует забору воздуха из салона. Лепестковый клапан представляет собой вырезанную из автомобильной камеры (лучше от грузовика) резинку толщиной 1,5-3 мм в форме отверстия, но немного больше, и закреплённую на болтик с таким расчётом, чтобы она могла свободно отгибаться внутрь корпуса отопителя, открывая доступ воздуха из салона, и плотно прилегать к стенке корпуса отопителя, перекрывая отверстие для прохода холодного воздуха в салон, мимо радиатора отопителя.

Отопитель салона дополнительный 21213 Нива б/с (заказ, регулируемый) ТехноМастер

Отопитель дополнительный позволяет быстрее и мощнее прогреть салон автомобиля от штатной системы охлаждения автомобиля за счет установки второго радиатора отопителя салона. Который имеет свой корпус и вентилятор, подключается к контуру системы охлаждения двигателя после основного отопителя.

Принцип действия: дополнительный нагрев воздуха в салоне за счет рециркуляции через дополнительный отопитель.

Отопитель очень компактный и адаптируется на автомобилях имеющих бортовое питание 12В.

Устанавливается под переднее пассажирское сиденье и имеет плавную регулировку оборотов вентилятора или две скорости (в зависимости от комплектации).

Данный отопитель оснащен бесступенчатым (б/с) регулятором скоростью вращения вентилятора. В отопитель вмонтирована электронная плата, которая позволяет плавно регулировать скорость вращения вентилятора (

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс. Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

Оплата на карту «Тинькофф»

Оплата на карту «ВТБ»

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа»

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги

ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек

Перевод по системе Western Union

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI

ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки)

Доставка Почта России (оплата Сбербанк)

Доставка Почта России (1 КЛАСС)

Почта России (оплата при получении)

Почта EMS (курьер)

Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service). Экспресс доставка по всему миру.

Дополнительный отопитель (для задних пассажиров)

Рег.: 05.10.2009Сообщений: 150Откуда: ХМАО-ЮграВозраст: 39Авто: ВАЗ 21214 2004г.в.

Рег.: 29.04.2009Тем / Сообщений: 2 / 5Откуда: г. Ковров Владимирская обл.Возраст: 30Авто: ВаЗ 2131 1998г.в.

Рег.: 19.07.2009Сообщений: 93Откуда: Уфа проспектВозраст: 31Авто: ВАЗ 21213 1995г

Рег.: 29.04.2009Тем / Сообщений: 2 / 5Откуда: г. Ковров Владимирская обл.Возраст: 30Авто: ВаЗ 2131 1998г.в.

Рег.: 11.10.2009Сообщений: 1Откуда: ОренбургВозраст: 38Авто: Ваз 2121

Рег.: 26.02.2008Сообщений: 265Откуда: ТомскВозраст: 39Авто: 21213

Рег.: 21.05.2009Сообщений: 23Откуда: ВоронежВозраст: 62Авто: 212180, 1999

Вы твёрдо уверены, что сделано было именно так, как Вы описАли? Дело в том, что трансформатор «переделывает», как Вы говорите, только переменное напряжение, которого в бортсети автомобиля нет по определению. Более того, если даже удастся такое напряжение найти, для питания фена трансформатор потребуется размером чуть меньше раздатки (обмануть закон сохранения энергии пока никому не удавалось).

Добавлено спустя 2 минуты:

Впрочем, если речь идёт об импульсном преобразователе, возможно. Но импульсник такой мощности вещь отнюдь не дешёвая.

Рег.: 17.09.2009Сообщений: 2Откуда: Тарко-Сале ЯНАОВозраст: 36Авто: ВАЗ 2121 1992г.в.

Рег.: 26.02.2008Сообщений: 265Откуда: ТомскВозраст: 39Авто: 21213

Рег.: 24.08.2009Тем / Сообщений: 1 / 221Откуда: НовокузнецкВозраст: 35Авто: Ваз 21213,1997

а что если самим сварганить контур из тех же медных трубок по типу охлаждения на видеокарте компютерной? по тем трубкам в компе воздух гоняют у нас будет ОЖ,и все присабачить скажем в пространстве под сиденьем передним?думаю это даст желаемый результатодна проблема лишь которую я вижу это согнуть медные трубки будет,а в остальном все должно быть не сложнее чем вкрутить лампочку)

Добавлено спустя 54 минуты 51 секунду:

Имя: АндрейРег.: 05.12.2007Тем / Сообщений: 4 / 2223Откуда: Волгоград (Мск)Возраст: 49Авто: ШНИВА 2008гв Легкий рыболовный тюнинг; ШНИВА 2012гв немного паламал

Рег.: 11.07.2009Сообщений: 263Откуда: ЕгорьевскВозраст: 45Авто: 2121 (Мод), 1985г

Рег.: 25.05.2007Тем / Сообщений: 1 / 439Откуда: Павловский Посад, Моск. обл.Возраст: 37Авто: ШНива, 2008

одна проблема лишь которую я вижу это согнуть медные трубки будет,а в остальном все должно быть не сложнее чем вкрутить лампочку)

ликбез. эти медные трубки называются «тепловые трубки». в них не воздух, а специально подобранное вещество-теплоноситель. с горячего конца трубки теплоноитель испаряется и конденсируется на холодном конце, стекая обратно в горячий конец по специальным капиллярным вставкам. как-то так.

Добавлено спустя 15 минут 38 секунд:

по-моему, надо брать прообразом уже имеющиеся дополнительные отопители на других авто (например, УАЗ, ГАЗель). взять готовый радиатор отопителя (например, http://www.pasker.ru/catalog/goods.php?id=3585), врезать его контур параллельно контуру основного отопителя. вентиляторы взять от компьютера в количестве штук скажем 6. важный момент — поставить их с «холодной» стороны радиатора (то бишь, чтоб дули они на него), тогда они будут охлаждаться набегающим потоком. нагрев же их будет только за счет теплового излучения от радиатора, что можно минимизировать, экранировав моторчики круглыми стальными пластинками. конструкцию разместить между сиденьями на месте подлокотника (интегрировав в него).

черное — корпус подлокотника;красное — радиатор с патрубками;синее — корпус отопителя (например, текстолит);голубое — вентиляторный блок;зеленое — экранирующая пластина (сталь

1 мм) (возможно, не нужна);желтое — теплоизоляция.

Рег.: 20.12.2007Сообщений: 60Откуда: Россия, Курган, ЯНАО Губкинский, ХанымейВозраст: 35Авто: ВАЗ 2131 1997г.в 11 месяц, ваз2111 2002г.в 1,5 8клапанная люкс продал. Бмв е-39 1998г. 170л 2.5БМВ 523 е39 1998г

Комплексная доработка печки/отопителя Нивы 4х4 (ВАЗ 2121, 2131)

Задавшись целью увеличить эффективность отопителя моей машины, я перечитал имеющиеся способы на форумах, и понял, что эти способы имеют некоторые недостатки, которые меня не устроили. Так, например, установка вентилятора от ВАЗ 2108 позволяет увеличить поток воздуха через отопитель и сопла обдува, но этот воздух берется с улицы, он ледяной, и поэтому салон начинает прогреваться только после полного прогрева двигателя. К тому же этот способ требует значительных переделок в конструкцию отопителя, а также затрат на покупку вентилятора. Далее расскажу про то, как доработать печку на Ниве своими руками без вложений и за короткое время.

Доработка №3. Установка решетки на воздухозаборник

При разборке отопителя в кожухе воздухозаборника и в сотах решётки радиатора отопителя обнаружилось большое количество листьев деревьев и останков насекомых, что также снижало эффективность работы отопителя. Поэтому, очистив и промыв радиатор отопителя я принял меры предотвращения засорения радиатора.

Для этого я согнул из проволоки каркас по размеру входного отверстия воздухозаборника, обтянул его капроновой сеткой с ячейкой 1х1 мм, и установил его в нижней части резинового уплотнителя входа воздухозаборника. Он там отлично зафиксировался в складке, гармошки, без дополнительного крепления.

Все работы по доработке отопителя заняли у меня около 4-х часов времени и не стоили ни копейки дополнительных затрат. К сожалению, во время работы я не догадался сделать фото, но по прилагаемому рисунку и картинке всё должно быть понятно. Результатом доволен, теперь печка греет лучше.

Ключевые слова: печка 4х4 | воздуховоды 4х4

Доработка №2. Увеличиваем производительность вентилятора

Также я несколько повысил эффективность работы штатного вентилятора отопителя. Дело в том, что зазор между лопастями вентилятора и диффузором составляет около 3 мм, да и ширина диффузора не более 15 мм, тогда как ширина лопастей вентилятора более 30 мм. Поэтому некоторая часть воздуха просачивается между лопастями и диффузором обратно, не позволяя создать большую разницу давления между областью всасывания и областью нагнетания.

Для устранения этих недостатков я снизил зазор между лопастями диффузора и удлинил диффузор . Эти проблемы я решил вырезав из старого пластикового подкрылка толщиной 1 мм полоску шириной 30 мм и длиной-равной длине окружности диффузора. Согнутое встык кольцо из этой полоски я плотно вставил в диффузор и «пришил» к диффузору тонкой проволокой через просверленные отверстия, так, чтобы лопасти вентилятора не цеплялись за полоску или проволоку. Против окон обдува ширина полоски подрезается до 20-25 мм.

По моим прикидкам, эффективность работы вентилятора возрастает на 10-15% , поэтому можно и не заморачиваться этой проблемой.
