Проблемы в элементах отопителя Калины?

Чтобы понимать, почему не работает печка Калины, следует понимать ее принцип работы: Блок управления отопителем (САУО) получает сигнал от потолочного датчика температуры в салоне (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на микромотор-редуктор (ММР), который управляет заслонками отопителя (открывает или закрывает горячий воздух из отопителя).

Поэтому, если печка Калины дует только горячим или холодным воздухом, вне зависимости от положения рукоятки на блоке отопителя, тогда начните с проверки датчика температуры салона.

Также, причиной может быть и сам ММР, например, у него стерлись резисторные слои или зубчики шестеренки. Иногда, бывает так, что печка плохо дует — первым делом следует заменить воздушный фильтр салона. На скорости вентилятора отопителя влияет резистор печки (например, не работает 4ая скорость печки), поэтому есть смысл проверить и его (он под бардачком). Если электровентилятор отопителя не включается вообще, тогда проверите предохранитель печки Калины — F5. А если печка воет или гудит, тогда скорее всего проблема в вентиляторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Калины (например, появились проблемы с заслонкой печки), но не спешите покупать замену, не убедившись в правильности действий. Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Таким образом, мы рассмотрели все элементы отопителя (см. также устройство печки Калины). Начинайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете отремонтировать печку Калины своими руками!

Зимой в моём пепелаце не так тепло как должно быть. При этом вентилятор работает нормально, судя по потоку воздуха. Термостат, скорее всего рабочий, так как температура двигла доходит и до ста десяти, и вентилятор радиатора включается при этом. Радиатор отопителя засраться не мог бы за три года, я думаю. На что ещё можно грешить? Воздушная пробка ? Звуков булькающих у меня не было никогда и нигде.

Решил пощупать пластиковый рычаг заслонки отопителя. Сидя на водительском, прикорячился и правой рукой взялся за этот рычаг. Левую руку протянул к основанию лобового стекла, чтобы ощущать температуру потока воздуха из щелей обдува. При этом моё ухо оказалось у дефлекторов над бородой. Моё наблюдение: При надавливании на рычаг, менялся звук в дефлекторах. А воздух становился теплее. Не то, чтобы воздух стал огненным. Нет, конечно. Но рука чувствовала разницу.

Теперь надо чухать репу, как решить данную проблему. Те варианты, что я видел на драйве, когда мастырили резинки, пружинки, мне не нравится. Метод «из говна и палок», конечно, хорош… Но хочется сделать один раз и забыть. Может, есть у кого идеи ? Или кто-то уже проходил этот этап?

Вчера после работы приколхозил первую попавшуюся пружину.

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Доработки системы отопления

Каждый владелец Лады Калины сталкивается с необходимостью доработки печки. Улучшение обычно предполагает установку нового термостата на 6 отверстий, фильтрующего элемента для очистки охлаждающей жидкости и другого крана отопителя. Многие, учитывая посредственную работу помпы, устанавливают дополнительный водяной насос. Существует немало способов незначительного тюнинга, при помощи которого удается достичь улучшений для большего комфорта.

Увеличение рабочей температуры

Данный способ подойдёт для Лады Калины с электронной педалью газа. Раньше дроссельной заслонкой, которая обогревалась от общей системы охлаждения, управлял тросиковый привод. После установки электроники шланг, который шёл на обогрев, был закольцован с системой охлаждения.

Для модернизации потребуется тройник, дополнительный шланг и хомуты. Второй воздуховод монтируется максимально близко к термостату – тройник устанавливается в патрубок подвода охлаждающей жидкости к радиатору. Другой конец воздуховода соединяется с отводом лишнего пара возле штуцера расширительного бачка. Благодаря такой нехитрой модернизации можно добиться повышения рабочей температуры до 92-95 °С при прогреве печки от 50 °С и выше.

Установка гидравлического забора на водоотвод

В канал пароотводящей трубки вставляется обычная медицинская капельница, которая погружается в антифриз до дна расширительного бачка. По мере охлаждения жидкость, подчиняясь закону физики о сообщающихся сосудах, начнёт затягиваться в пароотвод, предотвращая возможное образование воздушных пробок – завоздушивание. Благодаря такому простому способу печка начнёт греть гораздо эффективнее, а значит, в салоне будет теплее.

Также можно поменять хомуты на более надёжные – самозатягивающиеся, а обычные резиновые шланги – на силиконовые. Для сокращения тепловых потерь стоит проклеить все места соединений воздуховодов, но для этого снова придется демонтировать панель. Удобнее всего это сделать при устранении какой-нибудь неисправности.

Регулировка заслонки печки

Чтобы добраться до заслонки отопителя, придется разобрать часть передней панели – открутить центральную консоль. Именно здесь расположен блок управления печкой. Понадобится снять пепельницу и две заглушки под кнопкой аварийной сигнализации. Там находятся два самореза, которые нужно открутить. С блока управления снимаются все ручки и переключатели. Освобождая фиксаторы, консоль нужно выдвинуть на себя, после чего отсоединить все провода позади нее.

Зачастую причиной неисправности заслонки становится износ и поломка крепления ее привода. Если нет возможности заменить деталь, воспользуйтесь эпоксидным клеем и заклейте сломанное крепление. Оно может быть сломано из-за тросика привода, который опускался слишком туго. В таком случае придется разработать его вручную – обычно этого хватает, чтобы избежать подобных проблем в будущем.

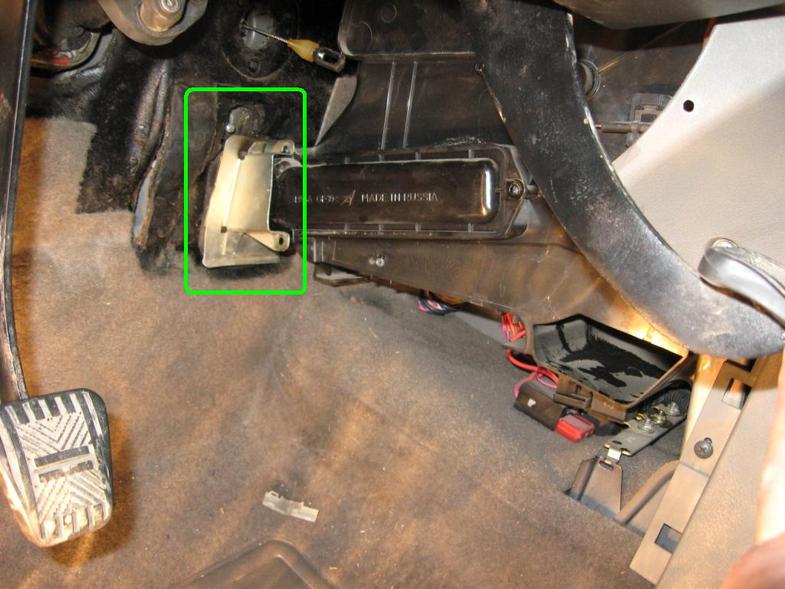

Корректировку положения заслонки лучше начать с настройки крана печки. С его корпуса следует снять скобу, удерживающую оболочку троса. После этого можно снять трос с крана. Рычажок крана повернуть в максимально открытое положение и убрать старый трос. По факту кран отопителя можно и вовсе не закрывать в дальнейшем.

Если этот метод не устроит, воспользуйтесь другим, более трудоемким способом:

Длина оболочки троса должна быть отрегулирована таким образом, чтобы в крайнем правом положении переключателя на блоке управления кран был открыт на «максимум».
С помощью скобы-защелки трос фиксируется в таком положении, после чего можно приступать к регулированию заслонки.
Снять скобу, которой крепится оболочка троса на корпусе печки, и нащупать жёлтый рычажок, который находится справа. Его нужно потянуть до упора на себя.
Оболочку троса следует отрегулировать таким образом, чтобы рычаг на блоке управления в крайнем правом положении полностью открывал заслонку.
После этого трос можно зафиксировать скобой.

Один и тот же трос управляет положением и заслонки, и рычажка крана отопителя. Неисправность заслонки – самая распространенная проблема в системе отопления не только Лады Калины, но и других вазовских моделей. Поэтому рекомендуется перед наступлением холодов обязательно отрегулировать эту деталь.

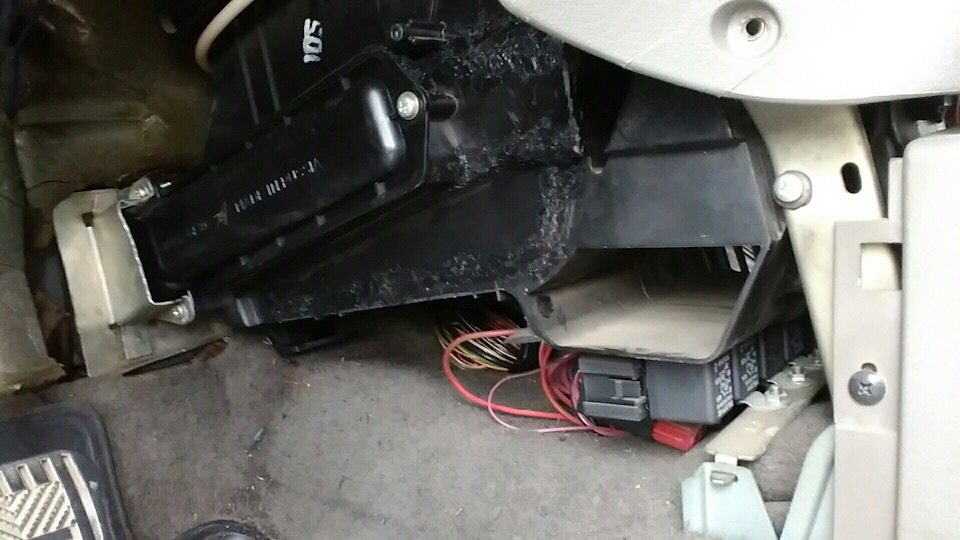

Как поменять радиатор печки на Лада Калина

«Слабым местом» в системе обогрева салона ВАЗ «Калина» является радиатор печки. Теплообменник на этом авто изготовлен из алюминия (трубки и соты) и пластика (бачки), поэтому срок службы этой детали не такой уж и большой.

Со временем радиатор теряет герметичность и начинает протекать, что чревато серьезными проблемами. Конструкторы разместили ЭБУ двигателя под корпусом печки. Если радиатор дал течь, то антифриз, вытекающий из него, попадает на блок управления, что становится причиной его перегорания. Решить вопрос с подтеканием радиатора пеки на ВАЗ «Калина» можно только одним путем – заменить поврежденный теплообменник на новый, поскольку алюминиевые радиаторы печки не ремонтопригодны. Но здесь появляется вторая проблема – как лучше провести замену. Отопитель на ВАЗ «Калина» спроектирован не удачно, поэтому замена радиатора сложная процедура. Согласно рекомендации автопроизводителя, провести замену радиатора печки на «Калина» можно только, демонтировав с машины переднюю панель. Снятие панели – операция трудоемкая из-за большого количества крепежных элементов, к тому же попутно нужно демонтировать ряд элементов салона – передние сиденья, рулевую колонку, педальный блок. Дополнительным негативным фактором замены радиатора печки на ВАЗ «Калина» со снятием передней панели является появление «сверчков» после сборки.

Единственное достоинство технологии замены, рекомендованной автопроизводителем, — не требуется никаких переделок или доработок отопителя, чтобы демонтировать или поставить теплообменник.

Автолюбители придумали альтернативные методы замены радиатора печки без снятия передней панели, но в каждом из вариантов есть недостатки.

Особенности и нюансы конструкции отопителя

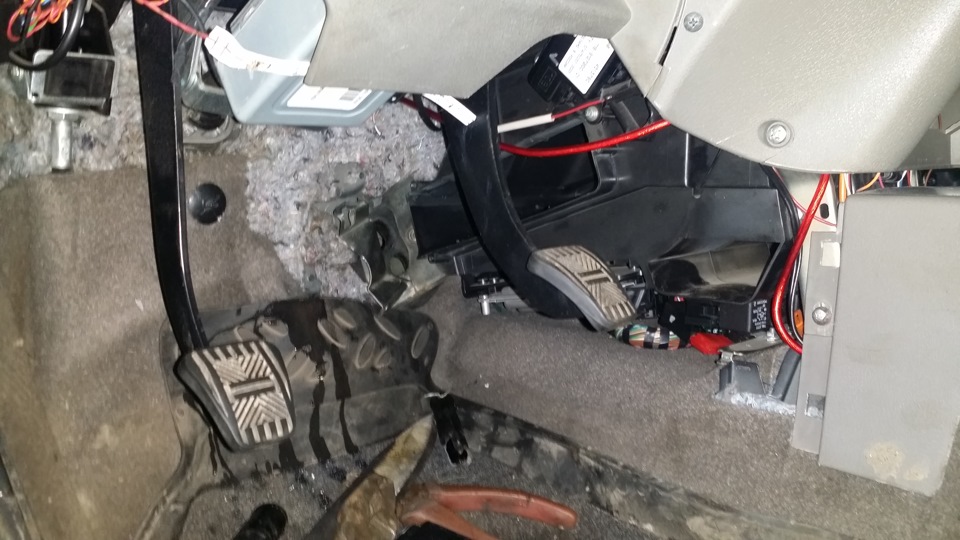

Отметим, что проблемы при замене вызывает не демонтаж, а установка нового радиатора. Есть два основных нюанса, которые затрудняют посадку теплообменника в корпус отопителя.

Первый из них – сторона установки. Радиатор вытаскивается в сторону педального блока, и сами педали мешают «выйти» радиатору. Но при демонтаже это проблем не вызывает, поскольку протекший теплообменник можно распилить и извлечь его. А вот новый радиатор поставить невозможно из-за педалей. Второй нюанс – конструкция самого радиатора. Штуцеры теплообменника для подсоединения трубопроводов системы охлаждения – длинные и проходят через моторный щит. Благодаря этому соединение трубок с радиатором осуществляется в подкапотном пространстве и в случае ослабления хомутов крепления, антифриз, вытекающий через неплотность, не попадает в салон.

Методы замены, которые придумали автолюбители, подразумевают некоторые доработки элементов отопителя, позволяющие поставить радиатор печки. В дальнейшем эти доработки позволяют без проблем и в короткие сроки заменить теплообменник.

Подготовительный процесс с предварительной разборкой

Для обеспечения возможности производить ремонтные работы по замене радиатора потребуется обзавестись инструментами такого характера:

слесарным набором, включающим в себя широкий ассортимент стандартных ключей;
ножовкой по металлу с возможностью выдвигания полотна;
емкостью в паре со шлангом для обеспечения слива антифриза;
силиконовым герметизирующим веществом или иным средством для склейки пластика;
ветошью.

Во время процедуры по замене отопителя в модели LADA Kalina рекомендуем также заменить патрубки его питания и обратного тока. На старых шлангах высока вероятность появления трещин, которые могут проявить себя неожиданно и негативно. Указанный подход избавит от необходимости повторной процедуры трудоемкого разбора с целью замены патрубков

Советуем обратить внимание на силиконовые изделия

Какие бывают смесители?

Начнем с того, что в зависимости от конструктивных особенностей выделяют две группы сантехнических кранов.

Однорычажные. Напор и температура воды в данном случае регулируются посредством всего одной ручки, которая проворачивается в двух плоскостях. В качестве поворотных механизмов здесь используются картриджи (они бывают шаровыми и дисковыми).
Двухрычажные (такие устройства также называют вентильными). Их отличительная особенность в том, что напор регулируется посредством ручек, расположенных по бокам смесителя. Специальные кран-буксы (они бывают с поворотными керамическими пластинками или червячными) служат здесь запорными элементами. Но заметим, что срок службы кран-буксов вдвое меньший, нежели упомянутых выше картриджей.

Возможные места протечекСмеситель с длинным изливом

Состав системы отопления

Принцип функционирования отопителя в Лада Калина весьма прост. Он построен на приточно-вытяжной схеме. Схема отопителя содержит в себе:

фильтр воздуха салонного пространства;
воздуховоды;
радиатор отопителя;
электрический вентилятор;
модуль управления воздушными потоками и режимами работы вентилятора.

Устройство печки салона выглядит именно таким образом, а располагается за приборной панелью и только органы управления системой присутствуют на ее лицевой поверхности в салоне Лада Калина. Работающий двигатель генерирует тепло, которое отводится от него с помощью системы охлаждения. В данный контур включен радиатор отопления. Циркулирующая жидкость нагревает соты, от которых теплый поток посредством вентилятора направляется внутрь салона. Регулировка требуемой температуры, силы и направления воздушной струи осуществляется посредством присутствующих в салоне ручек и заслонок. Иногда требуется регулировка заслонок.

Забираемый из внешней среды воздух первоначально проходит сквозь заборный элемент, располагающийся на капоте у нижней линии лобового стекла Лада Калина. Далее воздух устремляется к фильтрующему компоненту и посредством вентилятора подается внутрь салонного пространства.

Вентилятор способен функционировать в 4-х разных режимах скорости. Регулировка осуществляется посредством соответствующей ручки на приборке, а само переключение возможно благодаря присутствию в модуле управления резисторного блока.

Когда нужна замена крана отопителя?

Ремонтировать кран отопителя на автомобиле Лада Калина требуется в двух случаях:

Краник «закисает» или «прикипает».
Изделие протекает в местах соединений.

Не имеет значения, что стало причиной неисправности, изделие следует заменить. Иначе последствия будут более серьёзные. Признаки неисправного краника:

В салоне присутствует запах охлаждающей жидкости.
Заметили следы охладителя на полу авто.
Печку включили, а тепла нет.

Протекание краника печки считается не просто очередной неприятностью, которая затопит салон, а опасностью для ЭБУ автомобиля. Если заметили под ногами следы жидкости, то сразу проведите осмотр, найдите возможную причину утечки. Воспользуйтесь дополнительным освещением или фонариком, чтобы быстро осмотреть краник отопителя. Кроме крана, причиной протекания антифриза могут оказаться повреждения в патрубках или радиаторе. Вы теперь знаете, где находится краник печки на Калине. Если определили источник протекания, которым оказался кран, то нужно срочно заменить.

Способы установки радиатора

Поставить новый радитор можно путем:

укорачивания штуцеров;
подрезанием корпуса отопителя;
развернутой установкой теплообменника.

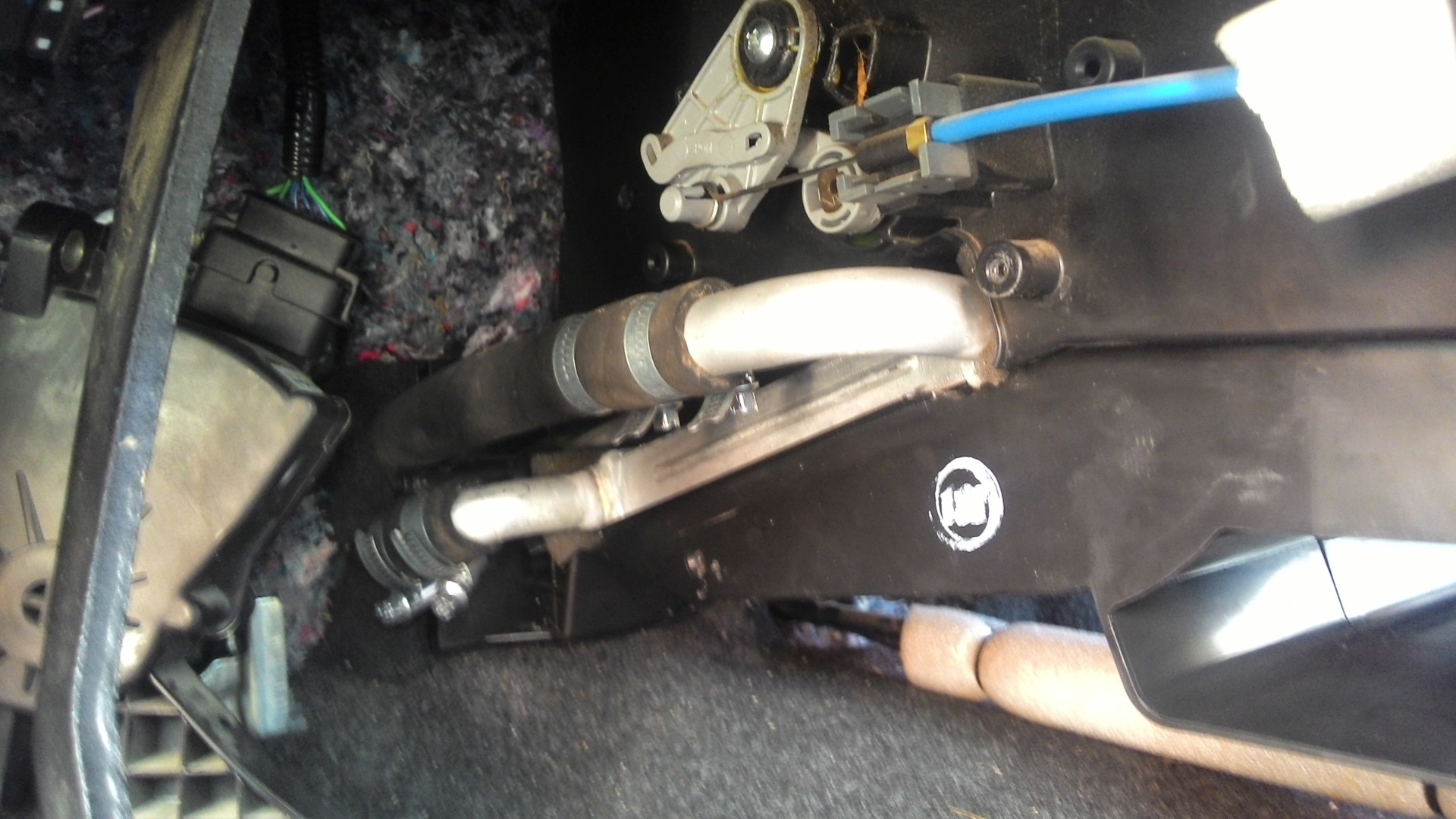

Один из методов монтажа радиатора печки ВАЗ «Калина» — укорачивание штуцеров. Подрезав их, теплообменник ставим на место. Но используя этот способ, придется дополнительно менять резиновые патрубки подачи охлаждающей жидкости на более длинные (подходят патрубки от ВАЗ-2109) и немного дорабатывать пластину с уплотнителем.

Недостаток этого метода заключается в том, что после укорачивания штуцеров их соединение с резиновыми патрубками располагается в салоне, и в случае течи в месте соединения вытекший антифриз окажется на полу.

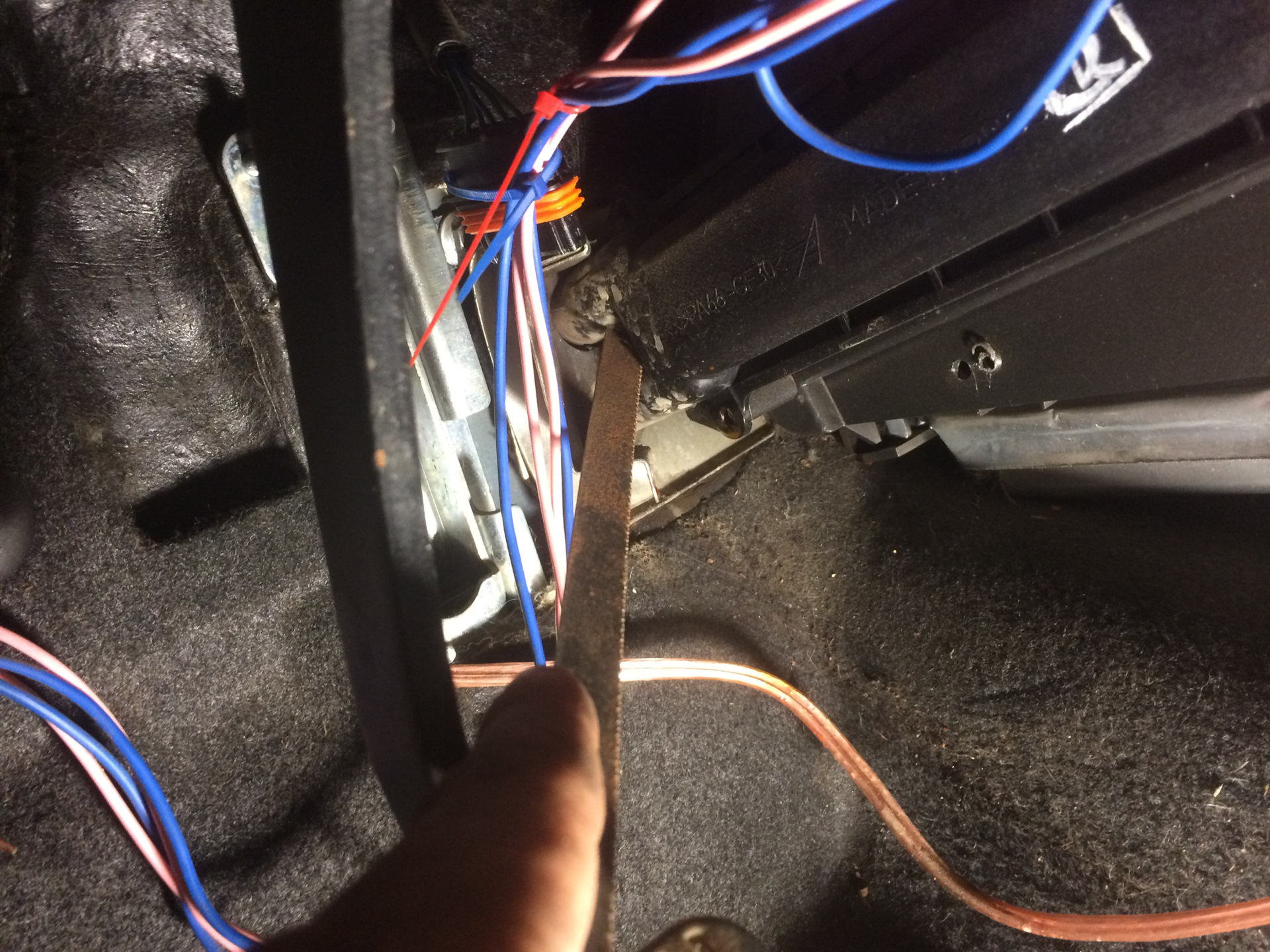

Чтобы не укорачивать штуцеры, подрезаем немного корпус сбоку и внизу. Вырезав кусок корпуса, окно для размещения радиатора в посадочное место увеличится, что позволит установить новый элемент. После установки вырезанные куски корпуса устанавливаются на место и фиксируются болтами, а линия разреза замазывается герметиком. Негативный факт этого метода — разрезание корпуса. К тому же, если линии разреза некачественно заделать, то эффективность печки снизится из-за рассеивания воздушного потока.

Третий метод – развернутая установка. При таком монтаже штуцеры направлены в сторону салона. Чтобы подключить теплообменник печки к системе охлаждения при такой установке, потребуются длинные патрубки и специальные угловые переходники, с помощью которых трубки соединяются со штуцерами. Этот способ монтажа не требует разрезания корпуса или укорачивания штуцеров, но он не подходит для ВАЗ «Калина», оснащенной кондиционером, поскольку протягиванию трубок мешают некоторые элементы системы кондиционирования.

Какой метод замены использовать, решать самому автовладельцу

Напоследок небольшой совет – в процессе работ уделите внимание ЭБУ – перенесите его в другое место или хотя бы надежно обмотайте полиэтиленовой пленкой, чтобы защитить его от попадания антифриза

Лада 2106 Бежевая шахиня › Бортжурнал › Установка электрокрана печки и переключателя от калины

Собственно изначально напрягало то, что в тёмное время суток попросту не видно кнопки включения печки и рычажков управления краном и заслонкой, поэтому сначала была задумка организовать подсветку этих органов управления, но, немного поразмыслив, было принято решение замены штатного крана на электрический от Газели, кажется. Ну, и переключатель тоже решил заменить на калиновский плюс сопротивление от Шеви-Нивы

Начал думать как это всё расположить в автомобиле. Как разместить органы управления. Решил переделать панельку. Для этого старая накладка блока управления печкой была демонтирована и немного доработана. Фото прилагаются

Далее был слит антифриз и разобрана панель

Далее был доработан радиатор. Вместо стандартного крана была прикручена длинная трубка и обрезана по длине верхней трубки

В блок печки установлено сопротивление

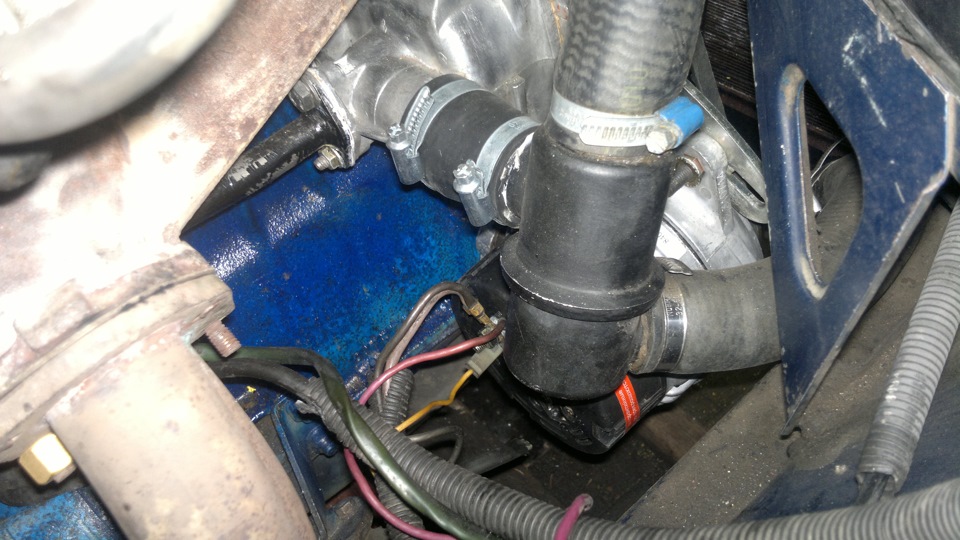

Кран разместился в подкапотке при помощи необходимы шлангочек и трубок

Далее всё было подключено. Кран подключал по этой схеме

А переключатель по вот этой

Далее всё было подключено, собрано, проверено, испытано и обмыто ))) Работает отлично и внешний вид эстетический. Всё подсвечивается и радует глаз. Далее фото

Холодным воздухом дует печка на Лада Калина

Если у вас холодным воздухом дует печка на Лада Калина, но при этом все оборудование исправно, воздушных пробок нет и все датчики в норме, то стоит задуматься о том, что, скорее всего, проблема заключается в заслонках отопительной системы автомобиля. Выявить эту проблему достаточно сложно, обычно к ней приходят метод исключения, когда все остальные элементы отопителя уже проверены. В рамках этой статьи, мы расскажем о том, что обычно предшествует выявлению проблем с заслонками отопителя, а также поделимся информацией, как исправить такую неприятную ситуацию.

Стоит отметить, что на нашем сайте есть публикация Замена печки без снятия панели Лада Калина, где подробно описан метод, который позволит справиться с задачей даже полному новичку.

Признаки неисправности заслонок отопительной системы Лада Калина

Большинство владельцев автомобилей Lada Kalina, отмечает, что даже при температуре в -25 градусов Цельсия на улице, достаточно включить печку на первую скорость и в салоне становится тепло. При этом, спустя некоторый промежуток времени, интенсивность обогрева начинает падать, и уже становится недостаточно запускать отопитель на первой скорости, приходится переключаться на вторую, а порой и дальше.

Все дело в том, что у Калины, как и у ряда других автомобилей вазовского производство имеется родная «болезнь» – даже в самом крайнем положении рукоятки регулировки температуры (максимально горячо) заслонка открывается не полностью. В результате, при минимальном износе элементов отопителя, прогрев салона начинает уменьшаться. Чтобы убедиться, что в вашем автомобиле имеется такая проблема, достаточно взглянуть на корпус печки со стороны водительского сидения. Вы сможете увидеть рычажок этой заслонки, который работает с неполной амплитудой и тросик, который к нему подходит.

К счастью, существует метод, как исправить эту проблему, но потребуется самостоятельно совершить некоторые доработки, о которых мы и расскажем в следующих разделах этой статьи, но прежде, мы объясним, как удостовериться, что в вашем конкретном случае имеется именно эта проблема.

Проверяем наличие «болезни» заслонок на Лада Калина

Итак, у вас плохо греет печка, вы подозреваете, что дело в заслонках, но как же определить это наверняка? Для начала, вы должны подвести датчик температуры мультиметра к центральному дефлектору и произвести замер температуры на первой скорости работы отопительной системы. На непрогретой машине вы должны получить значение не менее 46 градусов Цельсия.

Следующим шагом, вы должны перевести рычаг скоростей подачи воздуха в салон в крайнее правое положение. В результате, температура должна вырасти. Это произойдет в любом случае, есть у вас проблема с заслонками или у вас ее нет, но в случае наличия проблемы, показатели мультиметра вырастут незначительно – не более, чем на 10 градусов, а может и еще ниже.

Что потребуется для восстановления нормальной работы печки?

Если у вас выявлена ситуация с небольшим увеличением температуры, при перемещении рычага из положения первой скорости в положение максимальной скорости, вам предстоят работы по модернизации системы заслонок. Для этого вам потребуется совсем немного:– пружина небольшой длины и средней жесткости– плоскогубцы, которые позволят в случае необходимости доработать длину пружины до нужных вам размеров

Процедура модернизации заслонок отопителя Лада Калина

Процедура модернизации достаточно проста, но требует аккуратности и сосредоточенности. Вам необходимо один конец пружины зацепить за рычаг, при помощи которого происходит движение заслонок, а второй за выступ, который имеется на корпусе. Вот и все.В результате описанной выше доработки, пружина начнет прижимать рычаг заслонок значительно сильнее, в результате амплитуда движения заслонок увеличиться до максимума, а качество работы отопительной системы автомобиля значительно повысится.

Чего стоит ожидать после процедуры модернизации системы заслонок

После того, как вы доработали систему заслонок, вам можно забыть о проблемах с ними на достаточно длительный период, так как срок их службы очень велик. Если же после этого, у вас снова перестала работать печка, то вы уже можете не обращать внимания на заслонки и искать проблему в совсем других элементах отопительной системы автомобиля: кранике, радиаторе, системе охлаждения двигателя и так далее.

Замена вентилятора

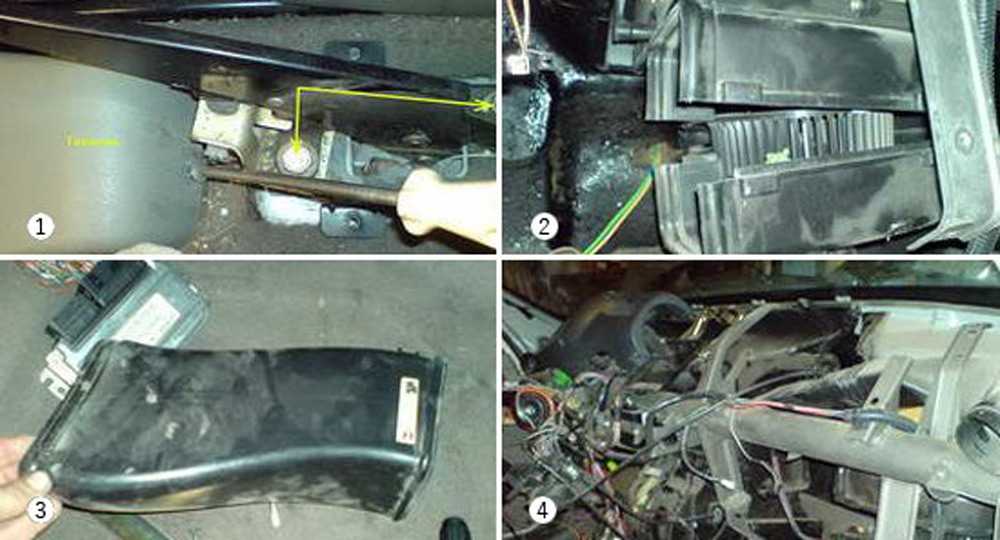

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

Извлечь салонный фильтр, убрать из проема грязь и пыль.
Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

https://youtube.com/watch?v=88XBSpR-bks

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

Как диагностировать систему отопления в Калине?

Перед диагностическим мероприятием потребуется внимательно изучить схему. К проверке следует склоняться только во время работы мотора.

Регулятор температуры, расположенный на блоке управления в салоне, устанавливаем в крайней левой позиции. Активируем вентилятор и наблюдаем попадание в салон сквозь дефлекторы горячего воздуха. Смещая постепенно ручку вправо до упора, достигаем выхода холодного потока воздуха.
Проверку скорости следует начинать с установки соответствующей ручки в позицию минимальных оборотов. Если вентилятор и модуль его управления исправны, то сила воздушной струи должна возрастать по мере перевода ручки в последующие позиции (и так до 4-го скоростного режима, соответствующего максимальному числу оборотов).
Проверяем заслонки. Здесь регулятор уровня температуры по максимуму сдвигаем в левое положение. Переключатель оборотов вентилятора переводим в позицию, соответствующую 4-й скорости. Сама проверка сводится к плавному перемещению регулятора заслонок между крайними положениями. Это следует выполнять, дабы ощущать корректировку направления потока. Переводя регулятор режима температуры в различные положения, наблюдаем изменение степени нагрева поступающего воздуха.
