Как проводят диагностику двигателя автомобиля

Временная модификация схемы.

Суть метода: Для исключения взаимного влияния и для устранения неоднозначности в измерениях иногда приходится изменять схему изделия: обрывать связи, подключать дополнительные связи, выпаивать или впаивать элементы.

Возможности метода:

Локализация неисправности в цепях с ОС;
Точная локализация неисправности;
Исключение взаимного влияния элементов и цепей.

Достоинства метода:

Позволяет уточнить расположение неисправности.

Недостатки метода:

Необходимость модифицировать систему
Необходимость знания тонкостей работы устройства

Применение метода: Частичное отключение цепей применяется в следующих случаях:

когда цепи оказывают взаимное влияние и неясно, какая из них является причиной неисправности;
когда неисправный блок может вывести из строя другие блоки;
когда есть предположение, что не правильная/неисправная цепь блокирует работу системы.

Следует с особой осторожностью отключать цепи защиты и цепи отрицательной обратной связи, т.к. их отключение может привести к значительному повреждению изделия

Отключение цепей обратной связи может приводить к полному нарушению режима работы каскадов и в результате не дать желаемого результата. Размыкание цепе ПОС в генераторах естественно приводит к срыву генерации, но может позволить снять характеристики каскадов.

Лучшие программы под стационарные ПК и ноутбуки (в 2022 году)

Бесплатные приложения для работы со сканерами ELM327 через ПК и ноутбуки могут эффективно использовать все три основных типа подключения: USB-кабель, Wi-Fi, Bluetooth. Среди продуктов, достойных внимания, можно отметить уже описанные выше версии OpenDiag Mobile и ScanMaster, с хорошими функциями и русским интерфейсом.

Tiggo Diag

Приложение, предназначенное для диагностики большинства китайских автомобилей (Chery, Great Wall, BYD, Geely и др.). Функционала программы достаточно для качественной проверки состояния вашего автомобиля с помощью автоматических сканеров на базе чипа ELM327.

ScanMaster ELM 2.1

Мощное приложение с русскоязычным интерфейсом, возможностью диагностики широкого спектра различных моделей.

Особенности:

мониторинг параметров двигателя в режиме реального времени;
построение функциональных графов;
отображение стоп-кадра;
отображение и сброс ошибок;
определяет состояние топливной системы.

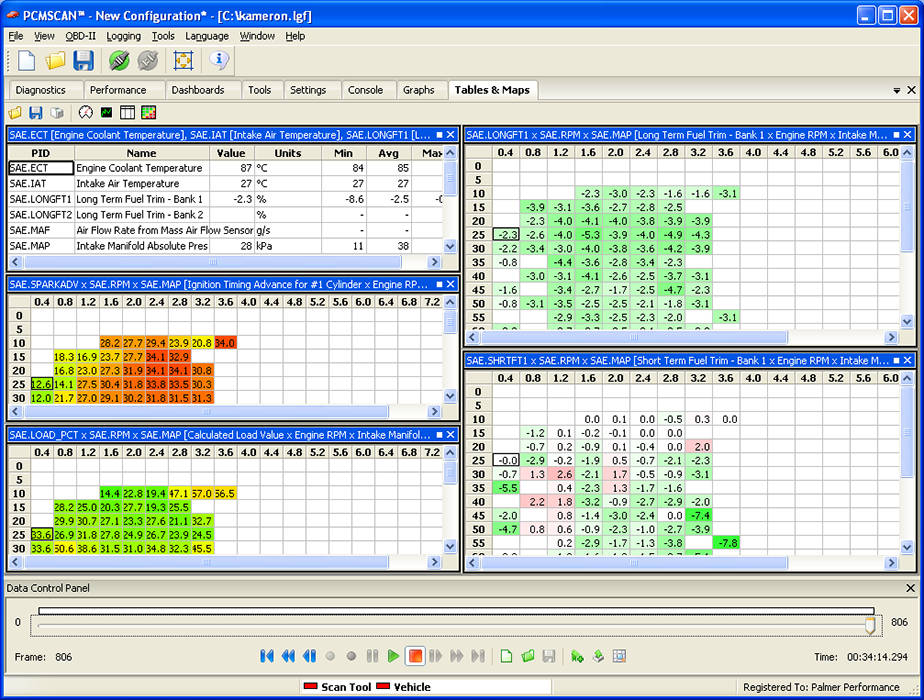

PCMScan

Еще один аналог ScanMaster, имеющий русифицированный интерфейс. Работает с ЭБУ по протоколу OBD2, умеет считывать и интерпретировать коды ошибок, отправлять данные в виде текстов, диаграмм и графиков на печать и стирать память бортового компьютера. Есть версия для MAC OS.

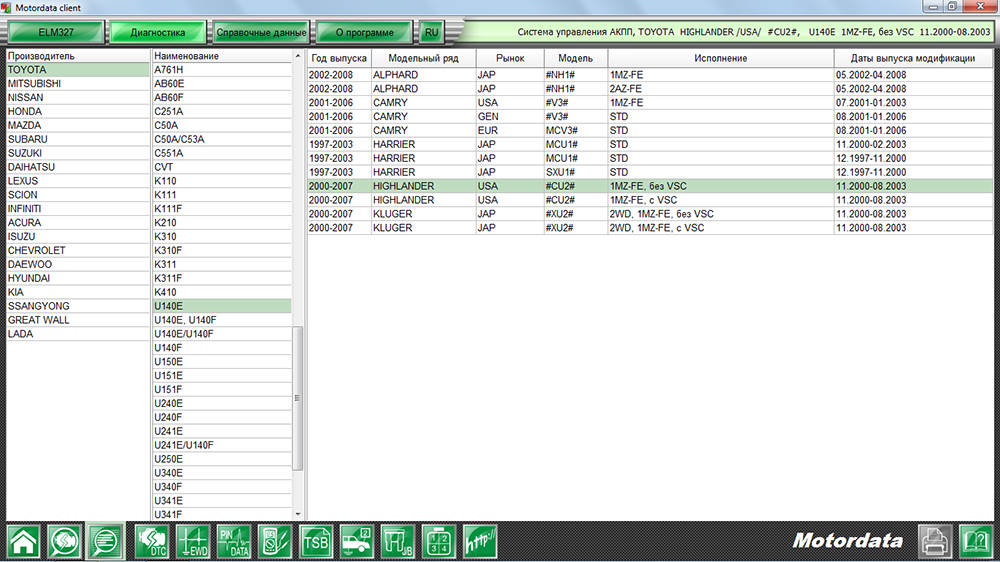

MotorData

Достаточно простая в использовании программа, которая при подключении к бортовому компьютеру через сканер ELM327 позволяет проводить диагностику в режиме реального времени. Позволяет получать стоп-кадры работы основных систем современного автомобиля, записывать динамику их работы на магнитный носитель, считывать коды обнаруженных неисправностей и очищать память ЭБУ от ошибок.

TECU 2

Функциональное приложение для платформы Windows, предназначенное для диагностики широкого спектра японских/корейских автомобилей. В частности, понимает команды протокола OBD2 (стандарты ISO9141/ISO14230, поддерживаемые в автомобилях Hyundai, Honda), протокола JDM, используемого производителями автомобилей Toyota/Lexus, протокола Nissan Consult I/II, частично — протокола Delphi MT20U. (Cherry Tiggo BC), протокол MUTII (Mitsubishi), протокол BC для автомобилей Daihatsu.

OpenDiag

Еще одна бесплатная программа с полностью русским интерфейсом.

Очень удобный продукт для работы с отечественными автомобилями с широким набором функций.

Поиск проблем

Самостоятельная диагностика климат контроля может потребоваться, если устройство выходит из строя и нарушается нормальный уровень комфорта в салоне автомобиля.

Основными источниками проблем выступают:

Не всегда можно визуально определить наличие неисправностей. Для простой проверки иногда требуется полностью разбирать систему. Если поломка будет скрываться не там, водителя ждёт серьёзное разочарование, ведь ему пришлось проделать такую работу напрасно.

Чтобы зря не разбирать салон, в современных системах на автомобилях предусмотрели функцию самодиагностики климат контроля. Автопроизводители устанавливают на машины примерно одинаковые устройства, что упрощает их установку при сборке автомобиля, дальнейший ремонт и обслуживание.

Между автомобильными системами климатического контроля могут присутствовать некоторые различия. Но в основном это касается мощности и дизайна. Принцип работы у них одинаковый.

Перед тем как проверять климат контроль в машинах, обязательно ознакомьтесь с руководством по эксплуатации конкретно вашего авто. Производитель даёт рекомендации по обслуживанию и ремонту, инструкции по включению режима самодиагностики на конкретном климатическом оборудовании.

Проверка сканером

Некоторые проверяют климатический контроль с помощью подключаемого диагностического сканера. В этом случае у работы следующая последовательность:

отключите зажигание автомобиля;
подключите внешний сканер для проверки;
отыщите кнопку рециркуляции и противоположную ей клавишу (справа или слева в углу);
одновременно нажмите на клавишу с настройками зажигания, не запуская мотор.

После этого сканер начнёт считывать данные, и на экране появятся записи о старте диагностики. Устройство автоматически проверит его и выдаст ошибки в виде цифровых кодов.

Но внешние сканеры не всегда дают точную информацию. Плюс современные климатические системы позволяют без участия наружных тестеров запустить режим самодиагностики и проверить всё за считанные минуты.

Проверка без сканера

Инструкции по самодиагностике могут несколько отличаться. Но принципиальной разницы обычно нет. Потому предлагаем посмотреть на процедуру запуска диагностики на примере климат контролей, устанавливаемых на автомобили Toyota.

Если вы хотите проверить текущее состояние оборудования, тогда действуйте в следующей последовательности:

отключите зажигание;
зажмите кнопку Auto и кнопку для выбора режима забора воздуха (внутренний или внешний) и включите мотор;
индикаторы панели должны засветиться 4 раза, а интервал между ними будет 1 секунда;
для выхода из диагностического режима нажимается кнопка Off;

когда индикаторы проверятся, начнётся диагностика состояния датчиков климат контроля;
чтобы проверить приводы, зажмите клавишу выбора режима забора воздуха;
проверку приводов следует проводить, когда двигатель прогрелся;
чтобы замедлить режим проверки, нажмите на клавишу для включения обогрева лобового стекла;
с секундным интервалом начнут включаться приводы от заслонок, реле и вентилятор системы;
чтобы перейти на режим диагностики, нажмите на клавишу Auto;
результат проведённой проверки вы увидите на экране, где отображается температура;
если на дисплее показываются 2 кода или больше, индикацию проводят с меньшего значения;
для завершения процедуры нажмите на Off.

Если вам удалось устранить все неисправности, о которых сообщает система по результатам проведённой самодиагностики, не забудьте очистить память. Для этого нужно нажать кнопки для включения обогрева заднего и переднего стекла. Делается это одновременно.

Хотя многие автовладельцы советуют делать иначе. Для включения режима проверки климатического оборудования на неисправности выключают зажигание, зажимают кнопку Auto и клавишу включения наружной циркуляции (стрелочка нарисована снаружи салона). Не отпуская этих кнопок, нужно завести автомобиль, повернув ключ в замке зажигания.

Калибровка/Диагностика Климат-Контроля Ford Focus 2

3.Климат включает режим проверки, индикатор скорости вентилятора будет показывать что и тестирование и калибровка климат-контроля.

4.По окончании проверки включаются все сегменты, что означает отсутствие ошибок. Если есть ошибки, они должны быть показаны как описано в мануале.

5.Когда всё откалибруется, нужно нажать на AUTO или на обдув ног, и вы выйдете из режима диагностики и калибровки, климат выключиться, затем через некоторое время сам включается в обычном режиме, НО настройки выставляются в дефолтные (независимо от того как было настроено до теста).

6. Если вместо Auto в п.2 нажать A/C, то покажется версия прошивки как описано в мануале. Если нажать кнопку «воздух в лицо», то просто покажутся ошибки, если есть (без проверки).

Список кодов ошибокB1242 / 9242 — Неисправность электрической цепи исполнительного механизма заслонки рециркулируемого воздуха

B1251 / 9251 — Разрыв электрической цепи датчика температуры воздуха в салоне

B1253 / 9253 — Короткое замыкание электрической цепи датчика температуры воздуха в салоне (короткое замыкание на массу)

B1261 / 9261 — Короткое замыкание в электрической цепи датчика уровня солнечной радиации (короткое замыкание на массу)

B1262 / 9262 — Неисправна электрическая цепь исполнительного устройства управления воздушными заслонками — заслонка антиобледенения/центральных дефлекторов

B1263 / 9263 — Неисправна электрическая цепь исполнительного устройства управления заслонкой распределения воздуха

B1342 / 9342 — Внутренняя неисправность управления УДАЛИТЕ данные из памяти. Если после функциональной проверки неисправность возникает снова, ЗАМЕНИТЕ модуль (E)ATC.

B1676 / 9676 — Питающее напряжение вне допустимых пределов. ПРОВЕРЬТЕ систему зарядки.

B2266 / A266 — Неисправна электрическая цепь исполнительного устройства управления заслонкой регулирования температуры

B2297 / A299 — Разрыв электрической цепи датчика температуры воздуха, поступающего в ниши для ног

B2298 / A307 — Короткое замыкание электрической цепи датчика температуры воздуха, поступающего в ниши для ног (короткое замыкание на массу)

A297 — Разрыв электрической цепи датчика температуры воздуха, поступающего через центральные дефлекторы

A298 — Короткое замыкание электрической цепи датчика температуры воздуха, поступающего через центральные дефлекторы (короткое замыкание на массу)

B2308 / А308 — Неисправна электрическая цепь вентилятора — датчика температуры воздуха в салоне

Функция уменьшения влажности

О том, что кондиционер, работая на охлаждение, одновременно подсушивает воздух, знают практически все. А как климат контроль в автомобиле зимой справляется с этой задачей, слышали не многие. Для обеспечения этой функции установка снабжается специальным измерителем влажности. Данные от этого датчика поступают на контроллер. При низких отрицательных температурах осушение воздуха обычно не требуется, с парами влаги справляется и печка. Ситуация меняется при температурах, близких к нулю, в условиях мокрого снега, при оттепели. Стекла автомобиля начинают интенсивно запотевать. В этой ситуации ваша климатическая установка сработает следующим образом:

датчик влажности сообщит контроллеру о необходимости удаления излишков влаги;
контроллер даст команду на одновременное включение кондиционера и печки;
влажный воздух, проходя через испаритель кондиционера, будет оставлять частицы влаги в виде конденсата или инея на сотах теплообменника;
после испарителя воздух поступает на радиатор печки, где также дополнительно подсушивается.

Таким образом, использование климат-контроля предотвращает запотевание стекол и обеспечивает комфортные условия вождения в зимний период.

Фильтр салона

Особенности управляющего механизма

Вся работа системы климат-контроля базируется на взаимодействии ЭБУ (электронного блока управления) и датчиков. Выступая в роли мозгового центра, ЭБУ принимает решение о корректировке температурных условий в салоне авто. Помощником в достижении необходимых температурных показателей также выступает устройство, именуемое блоком испарителя-отопителя. Вся работа климатообразующей системы носит исключительно автоматизированный характер.

Оперируя вентилятором и заслонками, ЭБУ определяется с выбором наиболее оптимального направления, температурного режима и силы воздушного потока. Так, существуют следующие варианты направления потока воздуха:

В область стекла;
В область ног;
В область стекла и ног;
В область лица;
В область ног и лица.

Осуществление работ по монтажу климатообразующей системы

Монтаж климат-контроля — это достаточно сложный и трудоемкий процесс, в котором лучше всего довериться профессионалам. Специфика установки климатообразующей системы в зависимости от модели авто, производителя климатообразующей системы и ее комплектации вынуждает производить эту процедуру в автосервисе несмотря на высокий ценовой диапазон. Сэкономив на этой услуге и установив климатообразующую систему самостоятельно, можно стать инициатором поломки ряда важнейших элементов.

Этапы монтажа системы климат-контроля (могут быть отличными для различных моделей авто):

Демонтаж бардачка автомобиля и его центральной консоли.
Осуществление слива антифриза – демонтаж печки – удаляется аккумуляторное крепление.
Вырезание отверстия, необходимого для рециркуляции с учетом произведенной разметки — создание для испарителя крепёжных отверстий и их подсоединение.
Аккуратное проделывание отверстия в области моторного щита.
Осуществление замены имеющейся проводки вентилятора охлаждения специализированной проводкой датчиков климатообразующей системы.
Монтаж и последующее подключение таких датчиков, как потолочный и датчик с вентилятором.
Протягивание провода АКБ и проводки – подключение колодок – монтаж блока отопителя и испарителя.
Подсоединение ЭБУ.
Осуществление предварительного контроля работоспособности всей системы.
Монтаж радиатора, установка магистрали фреона и кронштейна для компрессора – закрепление компрессора – прикручивание шлангов – монтаж вентилятора.
Установка осушителя и дросселя.
Проверка всех рабочих магистралей и герметичности системы – заправка климатообразующей системы фреоном.
Осуществление контроля правильности поступаемых с датчиков данных.

Специфика ухода за системой климат-контроля

Обязательными условиями надлежащей эксплуатации климатообразующей системы является промывание радиатора кондиционера (не менее 2-х раз в год) и осуществление своевременной дозаправки. Выполняя все правила эксплуатации устройства, можно долгие годы наслаждаться исправной и эффективной работой системы климат-контроля.

Как отремонтировать заслонки климат-контроля своими руками:

Цена климатообразующих систем

Системы климат-контроля отличаются высокой ценой. Как показывает статистика, средние ценовые предложения рынка колеблются в пределах 1 000 – 15 000$. Дешевые модели, как правило, отличаются ограниченным функционалом и низким качеством.

Меры профилактики

Техническое обслуживание оборудования является самым оптимальным вариантом профилактики, позволяющим предотвратить неполадки в работе агрегата.

Обслуживание автокондиционеров включает в себя следующие этапы:

Регулярную проверку целостности магистралей и уплотнительных элементов. При наличии даже незначительных повреждений на уплотнителях этот вопрос нужно взять на вооружение и при первой возможности заменить детали.
Периодическую проверку основных составляющих узлов, а также их очистку при необходимости. Нельзя допускать, чтобы на оборудовании собиралась пыль и грязь, а также образовывалась коррозия. Все это необходимо своевременно удалять.
Очистка агрегата. Этот шаг необходимо выполнять при появлении неприятного запаха.
Заправка оборудования должна осуществляться перед наступлением каждого последующего сезона, разумеется, если в этом есть необходимость.

Автоматический режим

При включении климатической системы по умолчанию запускается её функционирование в автоматическом режиме, предполагающем распределение потока воздуха таким образом, чтобы обеспечить поддержание температуры на заданном уровне, раздельно для левой и правой стороны салона. Если во время движения автомобиля были установлены параметры работы климатической системы, отличные от первоначальных, вернуться к ним можно, нажав кнопку «AUTO» (загорится жёлтый светодиод, встроенный в клавишу). Установка желаемой зонной температуры производится соответствующими поворотными регуляторами. Производитель рекомендует придерживаться значения 22° C (по Фаренгейту – 72°) – такая температура считается наиболее комфортной для всех присутствующих в автомобиле.

Изменение этого показателя производится, если по каким-либо причинам данная температура не устраивает водителя или пассажиров. При этом следует учесть, что климат-контроль позволяет устанавливать температуру в пределах 16 – 29,5 градусов по Цельсию (61 – 86 градус по Фаренгейту), причём эти значения являются условными – в зависимости от внешних факторов они могут незначительно смещаться в ту или иную сторону.

Автоматическое поддержание заданного микроклимата осуществляется посредством контролирования скорости поступления воздуха в салон, распределения тёплого и холодного воздуха для получения заданной температуры, а также посредством регулирования направления обдува. Климат-контроль умеет интерпретировать величину солнечного излучения, соответствующим образом изменяя параметры работы климатической системы. Этому способствует установка датчика солнечного излучения. Отключение автоматического режима происходит при нажатии любой из регулирующих кнопок, включая кнопу «ECON». Но это не означает, что климат-контроль перестаёт поддерживать заданные параметры работы – просто считается, что установлены новые значения, которые сохранятся при выключении зажигания после остановки автомобиля.

Отклонения от режима AUTO

В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством. Внося подобные изменения, следует помнить, что они будут действовать и далее, то есть при каждом включении Климатроника он начинает работать в режиме AUTO с новыми пользовательскими установками.

Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.

Нажатие клавиши 1 позволяет добиться следующих результатов:

отключить режимы рециркуляции и ECON;
поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).

Кнопка 10 отвечает за включение режима рециркуляции, который будет отображаться на дисплее загоранием пиктограммы 5. Для отключения режима рециркуляции достаточно нажать кнопку 1. Данный режим будет полезным, если движение автомобиля происходит по пыльной грунтовой дороге, или если на определённом участке движения снаружи имеются неприятные запахи (задымлённость, запах гари). Кроме того, использование режима рециркуляции поможет быстрее и эффективнее остудить (нагреть) воздух, поскольку в данном режиме он циркулирует по замкнутому контуру, быстрее нагреваясь или остужаясь.

Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.

Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо. Кнопка 1 отключает режим ECON. Отметим, что при работе в экономном режиме температура внутри транспортного средства будет равной или выше забортной температуры.

Изменять температуру внутри салона можно с помощью кнопок 15/16. Имеется возможность включения одновременно режимов рециркуляции и экономного – для этого сначала нужно нажать кнопку 10, а затем нажатием клавиши 17 включить режим ECON. Принудительно выключить климат-контроль можно клавишей 11, которую нужно нажать и удерживать до тех пор, пока на дисплее в правом углу (там, где горит FUTO), не появится слово OFF. Производитель рекомендует выключать Климатроник в исключительных случаях (если, к примеру, обнаружены сбои в работе системы).

Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.

Правила оформления акта

Акт не имеет стандартного унифицированного образца, поэтому составляется в свободной форме или по разработанному и утвержденному в компании шаблону. Он может быть написан как на обычном листе А4 формата, так и на фирменном бланке организации, причем как в рукописном, так и в печатном виде. Главное, чтобы он был удостоверен подписями всех членов специальной комиссии. Составлять документ необходимо не менее чем в двух экземплярах, в зависимости от количества заинтересованных сторон. Каждая из копий должна быть заверена оригинальными подписями.

В акте обязательно должны содержаться

сведения о наименовании оборудования,
его паспортные данные,
технические характеристики и прочие параметры.

Чем сложнее оборудование, тем более детально его следует описывать, вплоть до фиксации условий хранения и эксплуатации.

Здесь же нужно внести подробные данные о выявленной неисправности.

Иногда к акту в качестве дополнительного приложения прикладывают фотографии поломки, которые должны быть утверждены руководителем предприятия.

Климат-контроль не работает

Встроенная самодиагностика системы позволяет провести тестирование автомобиля, и выявить причину неисправностей. Самодиагностику и небольшой ремонт, владелец может провести самостоятельно, если у него есть нужные навыки. Но, если самодиагностика не предусмотрена комплектацией, лучше обратиться в автосервис.

Алгоритм проведения самодиагностики индивидуален для каждого автомобиля. В инструкции по эксплуатации можно посмотреть, как проводится процедура. Рассмотрим, какие виды ремонта автовладелец может произвести самостоятельно:

При неработающем компрессоре, проверяется предохранитель. Он расположен в монтажном блоке под капотом авто. Часто перегорает вставка плавкая, которую нужно заменить. При ее повторном сгорании, нужно искать причину в электрической цепи.
В вентиляторе могут окислиться контакты проводки. Их достаточно зачистить и промазать токопроводящей пастой.
Могут износиться щетки двигателя, которые заменяются новыми.
При обнаружении трещин на радиаторе кондиционера, его необходимо заменить, или отремонтировать на СТО.
Часто причиной неисправности блока климат-контроля, становится отслаивание дорожек пайки. Припайка всех разъемов, контактов экрана, ножек микросхемы устраняет эту проблему.
Ремонт двигателя, привода заслонок — дело очень трудоемкое. В автомобиле установлено не меньше четырех заслонок, и существует более сотни их положений. Поэтому, лучше провести полную компьютерную диагностику системы, чтобы найти неисправный узел.

Следует помнить, что неквалифицированный ремонт может повлечь зо собой еще большие повреждения и денежные затраты.

Порядок проведения самодиагностики

Это функция доступна, если климат контроль на Камри 40 оснащён блоком с ЖК дисплеем. На более старых версиях блоков диагностику можно провести только с помощью автомобильного сканера, подключившись к штатному разъёму, расположенному неподалёку от рулевой колонки.

Порядок проведения самодиагностики

Пробуем провести самодиагностику систем климата в авто, необходимо выполнить следующие действия:

Заглушить двигатель, выключить зажигание.
Одновременно нажать на панели управления климатом клавишу Auto и кнопку, активирующую внутреннюю циркуляцию воздуха.
Удерживая кнопки, включить зажигание. При этом начнут моргать все индикаторы, расположенные на дисплее пульта, что указывает на запуск процесса самодиагностики.
После проверки индикации и диагностики датчиков, на дисплее, в месте, где в штатном режиме отображается температура, отобразится код ошибки.
При возникновении 2 и более ошибок они отображаются попеременно, начиная с наименьшего кода.

Климат контроль на Тойота Камри оснащён немалым количеством электроприводов, проверить работоспособность которых можно при переходе в режим самодиагностики. Для этого нужно:

Какой бензин выгоднее?

А92А95

Запустить процесс самодиагностики системы как указано выше, затем нажать на клавишу, активирующую циркуляцию воздуха внутри салона

Важно: диагностика должна выполняться на полностью прогретом ДВС. При проверке будет попеременно, с задержкой в 1 секунду, включаться различные режимы работы вентилятора и открываться/закрываться заслонки

Увеличить интервал изменения режимов можно с помощью нажатия кнопки обдува лобового стекла. Для выхода из режима проверки приводов, реле и вентилятора нужно нажать на кнопку AUTO — при этом блок управления перейдёт в режим проверки датчиков.

Загорелась красная машина с замком , значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме автомобиль под замком.
