Как снять вентилятор печки ваз 2107 самостоятельно: инструкция

Алгоритм поиска неисправности

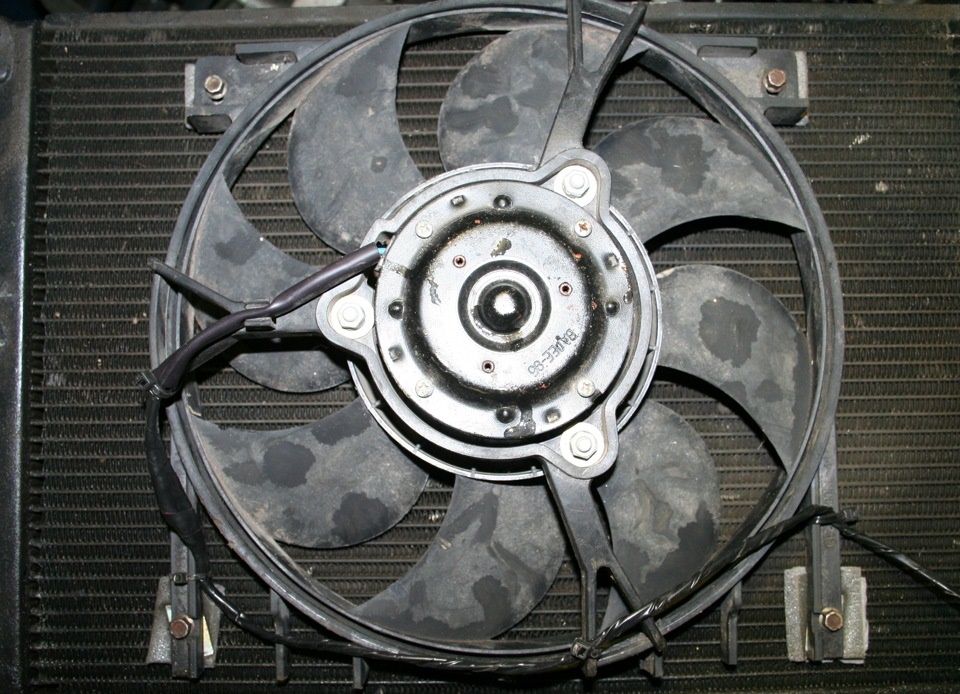

Если на вашей ВАЗ 2107 (карбюратор) не срабатывает электровентилятор охлаждения, нужно совершить следующие действия:

Заглушить двигатель и включить зажигание.
Плоской отверткой замкнуть выводы датчика включения вентилятора

Обратите внимание на то, что все управление идет по массе. Если включился вентилятор, то неисправен датчик

Если же не работает, то причина кроется глубже.
Отключите колодку от электровентилятора и подайте питание от аккумулятора напрямую. Вращающийся ротор говорит о том, что двигатель работает. Если же электровентилятор не срабатывает даже так, придется думать насчет его замены.
Если вентилятор и датчик исправны, нужно проверить электромагнитное реле (если имеется в схеме).
Последними проверяются провода. Очень часто происходит окисление в местах соединения с кузовом автомобиля. А иногда и вовсе случается банальный обрыв.

Неисправность монтажного блока предохранитель печки ваз 2107

Если при нажатой клавише включателя печки не слышен шум вентилятора, то первое с чего надо начать осмотр, это проверить исправен ли предохранитель печки ВАЗ 2107 F1 (они подписаны и помечены на крышке) в монтажном блоке. Кроме печки он отвечает за работу обогревателя заднего стекла и фонарей заднего хода. Оценить исправность предохранителя можно в большинстве случаев на просвет, но иногда случается что его просто не видно, в этом случае лучше иметь под рукой «контрольку» или тестер.

Приборы для диагностики

Для проверки подключите один щуп к аккумулятору, вторым прикоснитесь к предохранителю, а свободным концом предохранителя к второй клемме АКБ. При исправном предохранителе лампочка загорится.

Следуйте рекомендации завода и ставьте аналогичные предохранители, в данном случае 10 ампер.

Когда при диагностике F1 исправен, а напряжения на желто-голубом проводе выключателя нет, здесь вероятно имеет место обрыв дорожек в самом монтажном блоке. Отремонтировать его можно, но нужны инструменты и навыки пайки или придется менять на новый. Подробнее о вазовском монтажном блоке в статье.

Конструкции и принципы работы датчиков

В разные годы на автомобили ВАЗ 2107 устанавливались различные модели датчиков включения вентилятора. Вначале это были электромеханические датчики, затем им на смену пришла электроника. Рассмотрим каждое устройство подробнее.

Электромеханический датчик ВАЗ 2107

Внутри электромеханического датчика находится небольшая ёмкость с церезитом, смешанным с медной пудрой. Над этим веществом расположена гибкая мембрана с прикреплённым к ней толкателем. А толкатель, в свою очередь, подключён к подвижному контакту. Вся эта конструкция помещена в стальной корпус с толстыми стенками (которые необходимы для обеспечения более равномерного нагрева датчика). На внешней части корпуса имеется резьба и пара электрических контактов.

В основе работы электромеханического датчика ВАЗ 2107 лежит расширение церезита под действием высокой температуры

В основе работы датчика лежит простой принцип: объём церезита меняется с повышением температуры. Церезит, разогреваясь под действием почти закипевшего антифриза, расширяется и поднимает мембрану, которая приводит в движение толкатель. Он достигает подвижного контакта и замыкает его, что приводит к включению вентилятора. Когда температура антифриза из-за дополнительного обдува понизится, церезит остывает, мембрана уходит вниз, контакт размыкается и вентилятор отключается.

Электронный датчик ВАЗ 2107

Основа электронного датчика — термический резистор, вставленный в массивный стальной корпус. Как и в предыдущем случае, на корпусе имеется резьба, позволяющая вкрутить датчик в радиатор, и пара контактов.

Основным элементом электронного датчика ВАЗ 2107 является терморезистор

Работа электронного датчика основана на изменении сопротивления резистора под воздействием высокой температуры. Изменения электрического сопротивления отслеживаются специальной схемой. И когда сопротивление достигает определённых значений, схема посылает сигнал на систему контактов, они замыкаются и включают вентилятор.

Расположение датчика

Практически на всех классических моделях ВАЗ датчики включения вентиляторов вкручиваются прямо в радиаторы охлаждения. Это необходимо для того, чтобы большая часть рабочей поверхности датчика контактировала с горячим антифризом. Между датчиком и радиатором в обязательном порядке устанавливается специальная уплотнительная прокладка из материала, устойчивого к высоким температурам.

Красной стрелкой обозначен датчик вентилятора ВАЗ 2107, синей — уплотнительное кольцо под ним

Поскольку датчик вентилятора ВАЗ 2107 вкручен в нижнюю часть главного радиатора, то менять его удобнее всего из смотровой ямы, на которую надо установить автомобиль.

Карбюраторные семерки

В этих автомобилях система управления включением электровентилятора очень простая. Ее даже можно назвать аналоговой. Вся цепь состоит в самом простом виде из таких элементов:

Двигатель электровентилятора.
Датчик включения.
Электропроводка.

Все, больше ничего нет, искать нужно поломку только в этих частях конструкции. В 70% случаев выходит из строя датчик, в 5% электровентилятор, в 20% виновата электропроводка.

Но в некоторых автомобилях применяется чуть совершеннее схема, в которую включено электромагнитное реле. С его помощью получается убрать от датчика высокие токи. Этим самым увеличивается ресурс прибора.

Некоторые водители, которые не привыкли доверять автоматике, устанавливают обычную кнопку параллельно датчику (а порой и вместо него). Такая схема имеет право на существование, но сам водитель должен быть предельно внимательным, чтобы вовремя заметить превышение температуры и включить электровентилятор.

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя

Местоположение радиатора

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Модернизация отопителя

Каждый автовладелец знает, что на ВАЗ 2107 замена отопителя может быть обусловлена его плохой работой. Но не все решают менять отопитель — большинство владельцев «семерок» принимают решение разобрать, произвести ремонт, тюнинг и переделать отопитель в целом. Схем для тюнинга и ремонта — множество, но нужно учитывать, что в домашних условиях не так легко их реализовать. Без проблем своими руками можно уплотнить стыки магистралей системы с соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Однако, такая переделка печки не позволит улучшить микроклимат в салоне. Если вы хотите, что воздух в салоне был более теплым, понадобится увеличить объем воздушного потока с помощью нового радиатора, поскольку заводское устройство не позволит осуществить эту затею. Замена вентилятора необходима и в таких случаях. Наиболее оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и тюнинга отопительной системы такова:

Сначала нужно знать, как снять печку

От вас требуется демонтировать нижнюю часть конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
Сняв вентилятор, следует осторожно срезать один из так называемых гребней, подающих воздушный поток к ногам переднего пассажира и водителя. Это делается обязательно, поскольку электродвигатель от «восьмерки» значительно длиннее.
Демонтируется крыльчатка

Внутри этого элемента необходимо увеличить диаметр отверстия, в которое впоследствии нужно осторожно установить вал. Следите за тем, чтобы новая конструкция могла стать в место установки наиболее надежно.
Перед тем, как монтировать новый вентилятор, произведите диагностику его работоспособности.
Резистор следует заменить, поскольку именно благодаря этому элементу вентилятор будет работать значительно тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
Выключатель вентилирующего устройства также следует заменить. Когда отопительная система будет работать, на него начнет поступать другой ток. Соответственно, со временем эта кнопка может выходить из строя.

Извините, в настоящее время нет доступных опросов.

Как добраться до отопителя

В первую очередь, чтобы работать было удобнее, необходимо подумать о дополнительном освещении того места, где вы будете заниматься заменой моторчика печки ВАЗ-2107. Откручиваем минусовой провод от мотора отопителя. Он прикручен гайкой и, чтобы её открутить, придётся приложить некоторые усилия.

Если гайка заржавела, лучше предварительно её смазать проникающей смазкой. Откручиваем сперва ключом, а потом рукой, стараясь не уронить расходники. Если есть ещё одна гайка — её откручиваем глубокой головкой, если нет — снимаем провод. С самореза снимаем хомут. Ищем ещё один плюсовой провод, и отсоединяем его от штекера.

Теперь удобнее всего использовать короткую отвёртку, чтобы открутить винты крепления коробки отопительной системы и снять 4 пружинные скобы. Болты, располагающиеся посредине, самые длинные, поэтому отложите их в сторону, чтобы закрутить потом на место.

Разберёмся, как снять вентилятор печки ВАЗ-2107. Необходимо отвести корпус с вентилятором в сторону. Если он упал вниз, значит, все болты сняты. Если нет — ищем оставшиеся шурупы. Моторчик вставлен в пазы и свободно крутится. Далее проводится непосредственная замена электродвигателя отопителя ВАЗ-2107. Обычно здесь очень пыльно и грязно, поэтому убираем всю пыль и то, что попало в это отделение.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические. К механическим неисправностям относятся:

заклинивание крана подачи антифриза;
засорение радиатора;
обрывы тросов механизма привода;
подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить. И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Доработка системы отопления

Устройство печки ВАЗ 2107 далеко не совершенно. Поэтому автовладельцы дорабатывают её самыми различными способами. Прежде всего предпринимаются попытки улучшения герметичности воздуховодов, особенно в местах соединений. Это позволяет несколько увеличить эффективность обогрева салона.

Замена вентилятора

Часто для улучшения работы печки автолюбители меняют родной вентилятор на более мощный, используемый в других моделях ВАЗ (например, ВАЗ 2108). Заводской электродвигатель вентилятора установлен на пластиковых втулках, которые быстро изнашиваются. В результате появляется люфт вала, а в салоне при работе вентилятора становится слышен свист. Ремонт и смазка втулок в этом случае, как правило, ожидаемого эффекта не приносят. Электродвигатель вентилятора ВАЗ 2108 установлен на подшипниках. Поэтому его установка в печку ВАЗ 2107 не только повысит эффективность обогрева салона, но и сделает работу вентилятора более надёжной.

Обычно вместе с электродвигателем вентилятора меняют и ряд других элементов блока управления печкой. Частота вращения заводского вентилятора ВАЗ 2107 при силе тока 4,5А составляет 3000 об/мин. Электродвигатель ВАЗ 2108 при частоте 4100 об/мин потребляет 14А. Поэтому при замене следует установить соответствующие предохранитель, резистор (обычно от «Нивы») и переключатель оборотов (например, от «Калины»).

Видео: доработка печки ВАЗ 2107

Для демонтажа вентилятора потребуются:

плоская и крестообразная отвёртки;
ключи на 7 и на 10;
круглогубцы.

Вентилятор снимается в следующем порядке.

Демонтируется панель приборов, полка и перчаточный ящик.
Ключом на 7 ослабляется кожух тросика регулирования воздушных заслонок. Петля тросика снимается с рычага.
Ключом на 10 откручивается гайка крепления корпуса отопителя.
Плоской отвёрткой из корпуса печки извлекаются левый и правый воздуховоды.
Плоской отвёрткой снимаются защёлки, фиксирующие вентилятор на печке.
Отсоединяются клеммы проводов.
Вентилятор извлекается из корпуса печки.
Снимается крыльчатка. При необходимости используются круглогубцы.

Размер нового вентилятора (от ВАЗ 2108) несколько больше. Поэтому его установка потребует некоторых изменений в конструкции печки. Если меняется только моторчик, необходимо будет сделать дополнительное отверстие в решётке, через которую тёплый воздух поступает в нижнюю часть салона. Если этого не сделать, корпус электродвигателя упрётся в решётку.

Замена корпуса печки

При установке вентилятора от ВАЗ 2108 потребуется изготовление нового каркаса, обычно из оргстекла. Это довольно трудоёмко и потребует определённых навыков.

При изготовлении нового каркаса следует точно соблюдать все размеры. Малейшие неточности могут привести к вибрации или выходу из строя нового вентилятора. Собрав конструкцию, следует смазать стыки герметиком и установить новый корпус на место. После этого обычно уровень шума в салоне снижается, а печка начинает лучше нагревать воздух.

Enakin

https://forums.drom.ru/russian/t1151720023.html

Другие варианты тюнинга печки

Иногда дорабатывается конструкция воздуховодов. В корпусе печки делаются дополнительные отверстия, в которые вставляются сантехнические шланги. Через эти шланги, соединённые с боковыми и нижним воздуховодами, при работе двигателя создаётся дополнительный поток тёплого воздуха на стёкла и в ноги.

Часто причиной слабого обогрева салона является засорение радиатора печки. ОЖ начинает медленнее или совсем перестаёт циркулировать по системе отопления, и эффективность нагрева воздуха заметно снижается. Обычно в этих случаях радиатор меняют на новый.

Механическое принудительное охлаждение радиатора Ваз 2107

На старых моделях ВАЗ радиатор охлаждался при помощи крыльчатки, насаженной на ротор водяной помпы. Такое решение обеспечивало постоянный обдув радиатора при заеденном двигателе. Учитывая, что конструкция ВАЗ 2107 мало отличается от «предшественников», установить такую крыльчатку не составит труда.

Достоинство такого решения – надежность. Принудительный механический обдув радиатора гарантирует, что автомобиль не закипит, стоя в пробке в жаркий день. Но при этом эффективность обдува на малых оборотах снижается в сравнении с электрическим обдувом. Зимой проявляется еще один недостаток принудительного охлаждения – холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев. Тот факт, что вентилятор обдувает радиатор на холодном двигателе, никак не влияет на скорость прогрева при условии работающего термостата. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по малому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно усовершенствовать:

Установить диффузор, направляющий поток воздуха через соты радиатора. Это улучшит эффективность охлаждения.
Сместить радиатор немного назад, поближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления планки из жесткой стали. Планки надо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом можно обезопасить автомобиль от перегрева.

Неисправности, связанные с датчиком вентилятора ВАЗ 2107

Существует ряд наиболее распространённых проблем, из-за которых вентилятор на ВАЗ 2107 может не включиться в нужный момент, что приведёт к перегреву двигателя. Вот они:

датчик включения вентилятора перегорел. Чаще всего это происходит из-за резкого скачка напряжения в электросети машины, возникшего вследствие короткого замыкания. Электропроводка на ВАЗ 2107 никогда не отличалась долговечностью и надёжностью. Со временем она начинает трескаться и приходит в полную негодность, что и ведёт к замыканию;
перегорел предохранитель, отвечающий за вентилятор. Бывают ситуации, когда датчик вентилятора исправен, но вентилятор всё равно не включается. В этом случае необходимо заглянуть в предохранительный блок, находящийся под рулевой колонкой автомобиля и отыскать там предохранитель, отвечающий за работу вентилятора, вынуть его и осмотреть. Если он оплавлен и слегка почернел — причина неисправности найдена.
Стрелкой 1 показано расположение предохранителя вентилятора ВАЗ 2107. Стрелкой 2 показано расположение вентиляторного реле

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
Поток воздуха очень слабый.
Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.

В редких случаях у владельцев ВАЗ 2107 возникает необходимость заменить вентилятор печки. В отличие от других моделей, ВАЗ 2107 имеет более разветвленную систему обдува, следовательно, замена двигателя вентилятора несколько усложнена. Но не стоит отчаиваться, усложнена не означает невозможна. Просто замена потребует сделать несколько дополнительных телодвижений, только и всего.

Выполнение этой задачи потребует минимума инструментов и приспособлений:

Ключ на 7;
Ключ на 10;
Плоская отвертка;
Крестообразная отвертка;
Круглогубцы.

Для начала работы необходимо снятие панели приборов ВАЗ 2107. Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Далее, последует снятие полки и вещевого ящика. Подготовительные мероприятия выполнены, можно переходить к выполнению основной задачи.

При помощи ключа на 7 отпускаем кожух тросика управления воздушными заслонками печки, снимаем петлю тросика с рычага.

Ключом на 10 откручиваем гайку крепления корпуса отопителя, правый и левый воздуховоды. Плоской отверткой очень аккуратно извлекаем оба воздуховода из корпуса печки.

В случае повреждения одного из элементов системы обдува, следует их сразу же отремонтировать или поменять. Той же отверткой следует снять защелки, которые удерживают вентилятор на радиаторе печки.

Теперь можно извлечь вентилятор из корпуса отопителя, предварительно отсоединив клеммы проводов от резистора. Чтобы заменить двигатель, необходимо предварительно снять крыльчатку. Для этого круглогубцами снимаем стопорное кольцо и регулировочные шайбы. Крыльчатка теперь держится на валу только за счет плотной посадки. Аккуратно снимаем ее, стараясь не повредить лопасти, ведь замена крыльчатки не планировалась.

Плоской отверткой или круглогубцами выполняется снятие пружинных пластин, удерживающих вентилятор в корпусе.

Можно вынимать его, предварительно продев провода питания через отверстия. Обычно при неисправном двигателе вентилятора просто выполняется замена на новый.

В редких случаях может возникнуть необходимость в его разборке, например, для чистки коллектора, смазки высохших подшипников.

Установка нового двигателя производится в обратной последовательности, как и сборка вентилятора, корпуса отопителя, системы воздуховодов. Перед установкой вентилятора, рекомендуется проверить его работоспособность путем подключения его напрямую к бортовой сети ВАЗ 2107. Это поможет избежать лишне работы на тот случай, если в схеме подключения была допущена ошибка или вам достался бракованный (нерабочий) вентилятор.

В разобранном состоянии открывается доступ к радиатору отопителя и крану ВАЗ 2107. Следует воспользоваться случаем и выполнить их осмотр и диагностику на предмет отсутствия повреждений, нарушения герметичности, признаков возможного выхода крана со строя. Это поможет избежать лишней работы, такой, как снятие панели приборов, разборка и сборка корпуса печки и т.д. В случае обнаружения проблем с радиатором или краном, выполняется и их замена тоже.

Дальнейшая проверка

Дальнейшую проверку следует проводить по схеме «от простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация и с реле. Проверить его самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить аналогичное устройство из соседнего гнезда или другого автомобиля и вставить его в соответствующий разъем. Заработал – причина установлена, не работает вентилятор – идем дальше.

С проверкой предохранителя никаких проблем не возникнет. Находим нужную вставку в монтажном блоке, проверяем ее обычным тестером или самодельным пробником, выполненным из двух проводов и лампы, и результат налицо. При необходимости меняем предохранитель и продолжаем движение. Но если и на этот раз мы с вами ошиблись, проблему нужно искать в датчике включения вентилятора.

Диагностика неисправности

Индикатор на панели сигнализирует вам о перегреве (закипании) двигателя, а по внешним признакам нагрев двигателя вполне нормальный, и закипания ничто не предвещает, возможно, просто врет датчик (ДТОЖ). Гораздо хуже ситуация когда двигатель “закипел” индикатор на панели управления показывает нормальную температуру, причина та же самая, только необходимо ждать остывания двигателя и доливать жидкость (хорошо если есть в запасе). Итак:

Если вы предполагаете, что контролер (ДТОЖ) на вашем авто ваз 2107 дает недостоверные показания о нагреве жидкости в системе охлаждения, то вам необходимо проверить его работу на нагретом двигателе.
Включаем зажигание, снимаем наконечник провода с измерителя температуры жидкости и замыкаем его на корпус двигателя.
Если при этом стрелка индикатора нагрева, расположенного на приборной панели отклоняется вправо, вплоть до красной зоны, это означает, что измеритель температуры жидкости системы охлаждения (сокращенно ДТОЖ) неисправен.
Если не происходит перемещения стрелки, это означает обрыв цепи .

Индикатор температуры (нагрева) жидкости системы охлаждения на панели приборов (Фото внизу) расположен в левой нижней части.

Белый сектор – холодный двигатель;
Зеленый сектор – нормальная температура работающего двигателя;
Красный сектор – двигатель закипел (перегрев).

Инструменты

Торцовый ключ на 21, либо глубокая головка на 21, подойдет и свечной ключ
Емкость для слива жидкости из системы охлаждения
Новый измеритель

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

Загрузка …

Модернизация отопителя

Итак, схема ремонта и тюнинга отопительной системы такова:

Сначала нужно знать, как снять печку

Извините, в настоящее время нет доступных опросов.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

Устройство двигателя

1 – элемент в виде пробки для бака расширения; 2 – ; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – ; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99

градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому происходят в тёплое время года.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата

Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством
