Печка на ладе калине не греет: что делать

Как диагностировать систему отопления в Калине?

Перед диагностическим мероприятием потребуется внимательно изучить схему. К проверке следует склоняться только во время работы мотора.

1. Регулятор температуры, расположенный на блоке управления в салоне, устанавливаем в крайней левой позиции. Активируем вентилятор и наблюдаем попадание в салон сквозь дефлекторы горячего воздуха. Смещая постепенно ручку вправо до упора, достигаем выхода холодного потока воздуха.
2. Проверку скорости следует начинать с установки соответствующей ручки в позицию минимальных оборотов. Если вентилятор и модуль его управления исправны, то сила воздушной струи должна возрастать по мере перевода ручки в последующие позиции (и так до 4-го скоростного режима, соответствующего максимальному числу оборотов).
3. Проверяем заслонки. Здесь регулятор уровня температуры по максимуму сдвигаем в левое положение. Переключатель оборотов вентилятора переводим в позицию, соответствующую 4-й скорости. Сама проверка сводится к плавному перемещению регулятора заслонок между крайними положениями. Это следует выполнять, дабы ощущать корректировку направления потока. Переводя регулятор режима температуры в различные положения, наблюдаем изменение степени нагрева поступающего воздуха.

Как самостоятельно отрегулировать и заменить заслонки отопителя на Ладе Калине

Наверно, каждый автолюбитель со временем сталкивается с плохой работой отопителя. Владельцы Лады Калины тоже, к сожалению, не исключение. Порой очень сложно понять истинную причину плохого обогрева салона, когда нормально работавший отопитель вдруг начинает не справляться со своей задачей.

Проблему слабого обогрева может решить замена и регулировка заслонки печки на Ладе Калина.

За что отвечает заслонка?

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь радиатор печки, при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Как можно проверить работу заслонки отопителя?

1. Установите на Калине ручку регулятора температуры в крайнее положение синего сектора, а скорость вентилятора на максимальное значение.
2. Поверните на блоке рукоять управления заслонками и параллельно следите за изменением направления воздушного потока.

Если воздушные потоки останутся неизменными, то это указывает на поломку механического блока управления печкой. Скорее всего, слетела тяга, она перестала накручиваться на ролик из-за его неисправности. Или вторым вариантом может быть то, что заслонку заклинило. Если в вашей машине есть климат-контроль, то проверьте микромоторедуктор заслонки и проверьте состояние блока управления вентиляции, печки и кондиционера.

Как добраться до заслонки?

Чтобы увидеть, где находится центральная заслонка отопителя, вам нужно будет частично разобрать приборную панель, а конкретно — открутить бороду. Это то место на приборной панели, где располагаются переключатели отопителя.

1. Снимите пепельницу.
2. Выдавите 2 заглушки, располагающиеся рядом с кнопкой «аварийки».
3. Снимите все ручки регулятора.
4. Открутите 2 самореза центральной консоли и аккуратно вытащите её, при этом поддевая в местах фиксаторов.
5. Отсоедините все провода.
6. Теперь вы можете беспрепятственно добраться до заслонки.
7. Произведите замену заслонки или составных частей её привода.

Очень часто причиной неисправности может быть обломавшееся крепление привода заслонки. Если ситуация не критичная, то можно просто приклеить отвалившуюся деталь при помощи суперклея.

Бывают случаи, когда крепление привода задвижки отламывается из-за неразработанного тросика, который очень туго опускается. В таком случае его необходимо разработать вручную, после чего этой проблемы возникать не должно.

Как произвести регулировку заслонки отопителя на Ладе Калине?

1. Первым делом нужно отрегулировать кран отопителя.

• Снимите скобу, которая держит оболочку троса на корпусе краника.
• Снимите трос с рычажка крана.
• Откройте кран по максимуму.
• Отцепите трос от блока рычажков.
• Уберите старый трос.
• Кран можно в будущем, вообще, не закрывать.

Если вам не нравится способ, описанный выше, то можно воспользоваться ещё одним:

• Отрегулируйте длину оболочки и троса так, чтобы в крайнем правом положении рычажка на блоке кран открылся полностью.
• Зафиксируйте трос, расположенный в таком состоянии, при помощи защёлки.

1. Затем приступаем непосредственно к регулировке заслонки отопителя.

• Снимите скобу, которая держит оболочку троса на корпусе отопителя и нащупайте оцинкованный рычажок жёлтого цвета, находящийся слева.
• Оттяните рычажок на себя — это будет по максимуму открытое состояние.
• Отрегулируйте длину троса так, чтобы в правом положении длинного рычажка на блоке рычагов задвижка была открыта по максимуму.
• Зафиксируйте.
• Не забывайте о том, что при помощи одного рычага одновременно управляются обе заслонки: и крана, и большая.

Однозначно отопитель в Ладе Калине обогревает намного лучше, чем в предшествующих моделях линейки автопрома ВАЗ.

Но неправильная работа заслонок отопителя, к сожалению, является очень частой «болезнью» Лады Калина. Поэтому после покупки постарайтесь заранее подготовиться к отопительному сезону, тем более что сделать это самостоятельно можно достаточно быстро и просто.

Как поменять радиатор

Операция очень трудоемкая, за что на автосервисе с вас возьмут круглую сумму. Но есть другой, немного варварский, зато быстрый и широко практикуемый способ. Схема выполнения работ такая:

1. Слить антифриз, отключить и убрать аккумулятор, после чего отсоединить шланги от патрубков печки.
2. Открутить гайку, расположенную около штуцеров в подкапотном пространстве. Она держит стальную пластину, что будет мешать демонтажу отопителя.
3. Снять педаль газа и вытащить стальную ось педали тормоза. Открутить декоративную, а за ней пластиковую панель, прикрывающую радиатор печки.
4. Для его извлечения вырезать в пластиковой рамке проем, позволяющий вытащить радиатор в сторону водителя.
5. Установить новый элемент и произвести сборку в обратной последовательности. Вырезанный проем можно заделать пластиком и декорировать любым подходящим способом.

Рекомендованный способ ремонта

Особенностью Лады Калины является не самое удобное расположение радиатора-отопителя. Его замена может потребовать достаточно много времени.

Владельцы автомобиля Лада Калина могут выбрать один из 2 способов, позволяющих самостоятельно поменять печку. Первый способ рекомендован в руководстве по ремонту автомобиля и, как правило, проводится на сервисных станциях. Этот метод требует тщательного и пошагового выполнения операций. Он сопряжен с демонтажем значительного количества деталей и элементов автомобиля, поэтому самостоятельная замена вызывает некоторое затруднение.

Если решено все же действовать данным способом, дополнительно нужно будет провести такие операции.

1. Переднюю панель освобождают от болтов крепления. Откручивают следующие винты: по торцам со стороны дверей, слева и справа вверху по углам у передних стоек, в бардачке, по кромке у лобового стекла.
2. Высвобождают пластиковый кожух центрального тоннеля у стояночного тормоза.
3. Извлекают блок приборов, все наружные тумблеры, кнопки.
4. По мере высвобождения поднимают пластиковый корпус, контролируя состояние электрических проводов и разъемов.

Как самостоятельно отрегулировать и заменить заслонки отопителя на Ладе Калине

Наверно, каждый автолюбитель со временем сталкивается с плохой работой отопителя. Владельцы Лады Калины тоже, к сожалению, не исключение. Порой очень сложно понять истинную причину плохого обогрева салона, когда нормально работавший отопитель вдруг начинает не справляться со своей задачей.

Проблему слабого обогрева может решить замена и регулировка заслонки печки на Ладе Калина.

За что отвечает заслонка?

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь радиатор печки, при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Как можно проверить работу заслонки отопителя?

1. Установите на Калине ручку регулятора температуры в крайнее положение синего сектора, а скорость вентилятора на максимальное значение.
2. Поверните на блоке рукоять управления заслонками и параллельно следите за изменением направления воздушного потока.

Если воздушные потоки останутся неизменными, то это указывает на поломку механического блока управления печкой. Скорее всего, слетела тяга, она перестала накручиваться на ролик из-за его неисправности. Или вторым вариантом может быть то, что заслонку заклинило. Если в вашей машине есть климат-контроль, то проверьте микромоторедуктор заслонки и проверьте состояние блока управления вентиляции, печки и кондиционера.

Как добраться до заслонки?

Чтобы увидеть, где находится центральная заслонка отопителя, вам нужно будет частично разобрать приборную панель, а конкретно — открутить бороду. Это то место на приборной панели, где располагаются переключатели отопителя.

1. Снимите пепельницу.
2. Выдавите 2 заглушки, располагающиеся рядом с кнопкой «аварийки».
3. Снимите все ручки регулятора.
4. Открутите 2 самореза центральной консоли и аккуратно вытащите её, при этом поддевая в местах фиксаторов.
5. Отсоедините все провода.
6. Теперь вы можете беспрепятственно добраться до заслонки.
7. Произведите замену заслонки или составных частей её привода.

Очень часто причиной неисправности может быть обломавшееся крепление привода заслонки. Если ситуация не критичная, то можно просто приклеить отвалившуюся деталь при помощи суперклея.

Бывают случаи, когда крепление привода задвижки отламывается из-за неразработанного тросика, который очень туго опускается. В таком случае его необходимо разработать вручную, после чего этой проблемы возникать не должно.

Как произвести регулировку заслонки отопителя на Ладе Калине?

1. Первым делом нужно отрегулировать кран отопителя.

• Снимите скобу, которая держит оболочку троса на корпусе краника.
• Снимите трос с рычажка крана.
• Откройте кран по максимуму.
• Отцепите трос от блока рычажков.
• Уберите старый трос.
• Кран можно в будущем, вообще, не закрывать.

Если вам не нравится способ, описанный выше, то можно воспользоваться ещё одним:

• Отрегулируйте длину оболочки и троса так, чтобы в крайнем правом положении рычажка на блоке кран открылся полностью.
• Зафиксируйте трос, расположенный в таком состоянии, при помощи защёлки.

1. Затем приступаем непосредственно к регулировке заслонки отопителя.

• Снимите скобу, которая держит оболочку троса на корпусе отопителя и нащупайте оцинкованный рычажок жёлтого цвета, находящийся слева.
• Оттяните рычажок на себя — это будет по максимуму открытое состояние.
• Отрегулируйте длину троса так, чтобы в правом положении длинного рычажка на блоке рычагов задвижка была открыта по максимуму.
• Зафиксируйте.
• Не забывайте о том, что при помощи одного рычага одновременно управляются обе заслонки: и крана, и большая.

Ремонт отопительной системы своими руками

Чтобы поменять ту или иную деталь системы отопления, совсем необязательно обращаться за помощью к специалистам. Это поможет сэкономить время, но не финансы. Если следовать рекомендациям, можно заменить некоторые узлы системы самостоятельно.

Вентилятор отопителя

Замена вентилятора печки Калина под силу даже новичкам. Основная проблема – в его расположении. По этой причине большую часть времени занимает не замена детали, а ее демонтаж.

Замена вентилятора со снятием панели

Способ рекомендован инженерами «АвтоВАЗа», но он не самый простой. Далеко не все решаются им воспользоваться в условиях обычного гаража. При выполнении работ нужно следовать инструкции:

1. Сначала следует обесточить бортовую сеть, отсоединив клеммы аккумулятора.
2. Слить всю охлаждающую жидкость, извлечь салонный фильтр.
3. Открутив гайки крепления, опустить рулевую колонку в крайнее нижнее положение.
4. Выключатель стоп-сигналов освободить от проводов, отщелкнув фиксаторы, снять обивку со стоек.
5. Открутить саморезы и убрать переднюю панель (облицовку), далее снять торпедо вместе с дефлекторами.
6. Теперь можно приступать к демонтажу вентилятора. Для этого нужно отсоединить от него клемму с проводами, снять шланг вентиляции, открутить крепёжные гайки.

После установки нового вентилятора все дальнейшие действия осуществляются в порядке, обратном демонтажу. Процедура требует внимания и аккуратности, занимает немало времени. В некоторых моментах потребуется помощь второго человека.

Замена вентилятора без снятия панели

Снимать всю приборную панель только из-за вентилятора печки нецелесообразно. Заменить устройство можно и без снятия торпедо – нужно только приподнять его правую сторону. Далее следует «вооружиться» ножом и фонариком и залезть под панель. Шумоизоляция отрезается, откручиваются крепёжные элементы, и замена моторчика печки Калина становится гораздо проще. Данный способ значительно сэкономит время и нервы, хотя и создаст некоторые неудобства.

Замена регулятора температуры

Для демонтажа детали и ее замены необходимо снять блок управления в сборе. Процедура выглядит следующим образом:

• бортовая сеть обесточивается путем снятия «минусовой» клеммы с аккумулятора;
• магнитола (если есть) извлекается, и от нее отцепляется клеммная колодка проводов;
• рычаг управления заслонкой снимается;
• далее демонтируется ручка регулятора температуры и направления воздушных потоков;
• в нижней части блока управления расположены заглушки – их нужно снять и открутить под ними крепёжные винты;
• центральную консоль следует аккуратно потянуть на себя;
• после снятия консоли отсоедините клеммные колодки от переключателей.

После замены все собирается в обратной последовательности. Эта операция проста, и для работы понадобится только пара разных отвёрток.

Замена радиатора отопителя без снятия панели

Поменять радиатор печки на Ладе Калине, как и на всех переднеприводных автомобилях ВАЗ, – непростая задача. Придется демонтировать большую часть передней панели. Для работы понадобится новый радиатор отопителя, шланги, хомуты, болгарка и стандартный набор инструментов. Сначала нужно провести некоторые манипуляции в подкапотном пространстве:

• слить из системы охлаждения антифриз;
• снять аккумулятор, корпус воздушного фильтра, обеспечив беспрепятственный доступ к патрубкам отопителя;
• от печки в подкапотном пространстве нужно отсоединить все резиновые патрубки, открутить гайку крепления металлического щитка, который прикрывает шланги, идущие к печке в салон.

Теперь нужно перейти в салон и выполнить следующие действия:

• открутив три гайки крепления, демонтировать педаль газа;
• отвести как можно дальше в сторону педаль тормоза;
• сделав надрез на металлическом щитке, отрезать ножом патрубки радиатора;
• вывернуть крепёжные винты и вытащить радиатор отопителя в сторону педалей.

На верхний отвод радиатора насаживается шланг с более толстым окончанием, на нижний – с более узким. Другие концы, не путая, нужно установить вместо старых. Место, где шланги из салона выходят в подкапотное пространство, желательно обработать шумоизоляционным материалом.

Замена радиатора печки поможет решить проблему недостаточного обогрева. Ввиду трудоемкости большинства работ по устранению неисправностей системы отопления цены на такие услуги на специализированных СТО могут показаться весьма высокими. Неудивительно, что появилось немало «народных» способов ремонта.

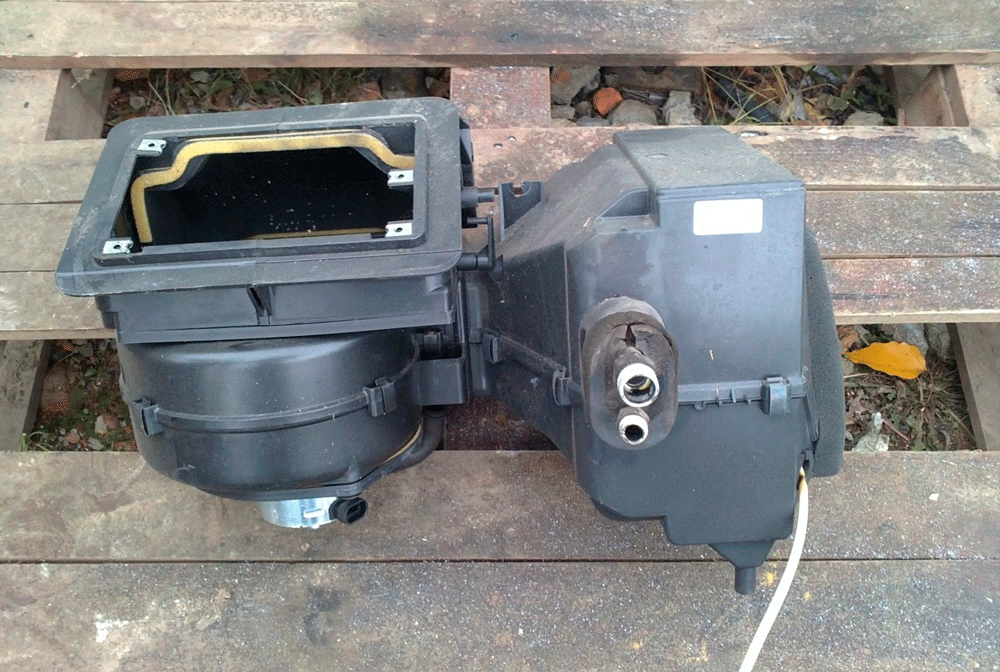

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

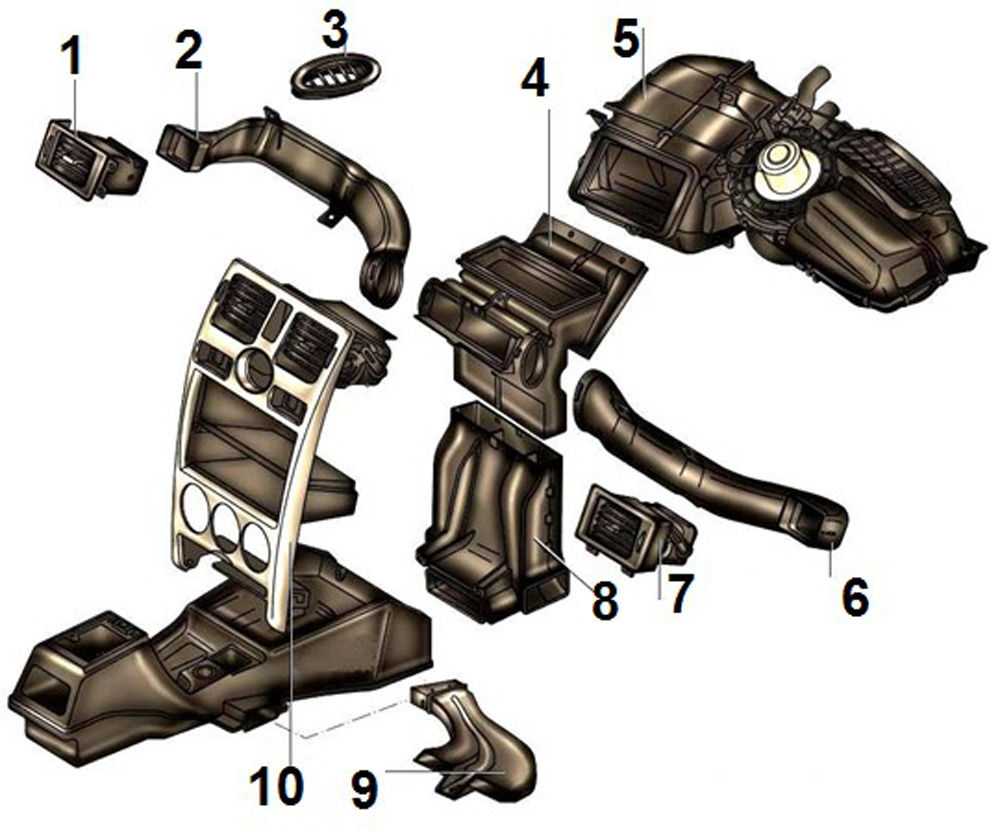

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

1. Левый боковой выход потоков.
2. Левый воздуховод.
3. Обогрев бокового стекла.
4. Разветвитель воздушных потоков.
5. Печка.
6. Правый вентиляционный воздуховод.
7. Правый боковой выход потоков.
8. Воздуховод нижнего обогрева.
9. Воздуховод обогрева салона.
10. Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

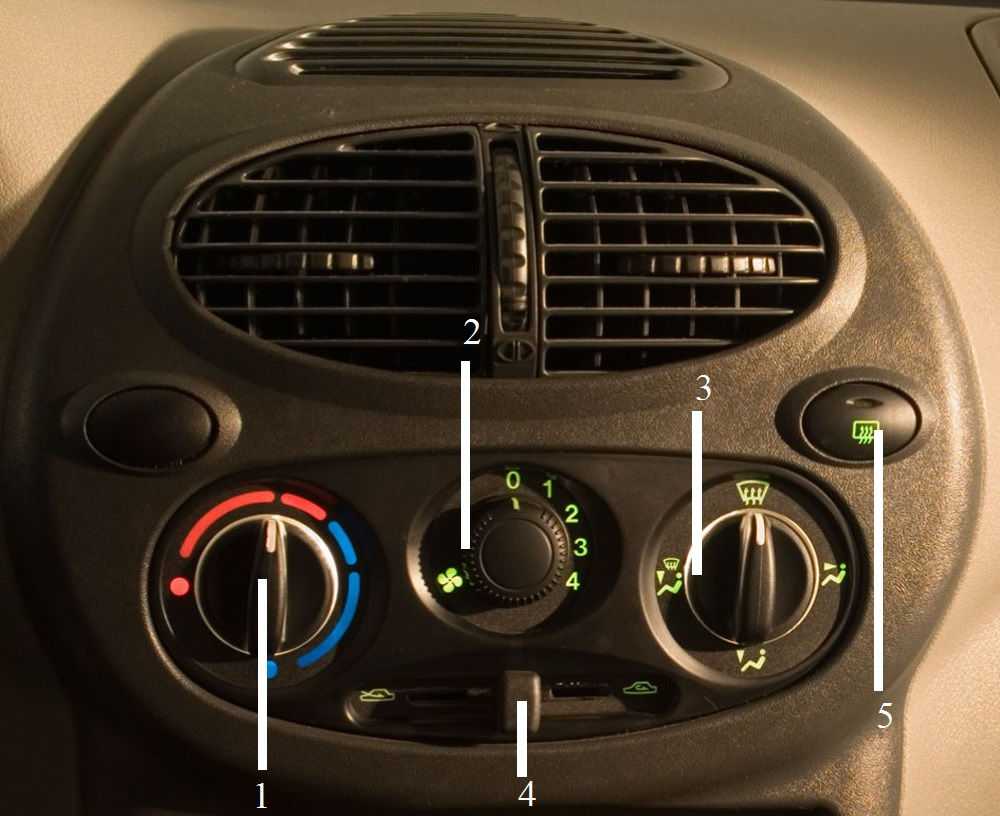

Блок управления устройством отопления

1. Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
2. Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
3. Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

1. Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
2. Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

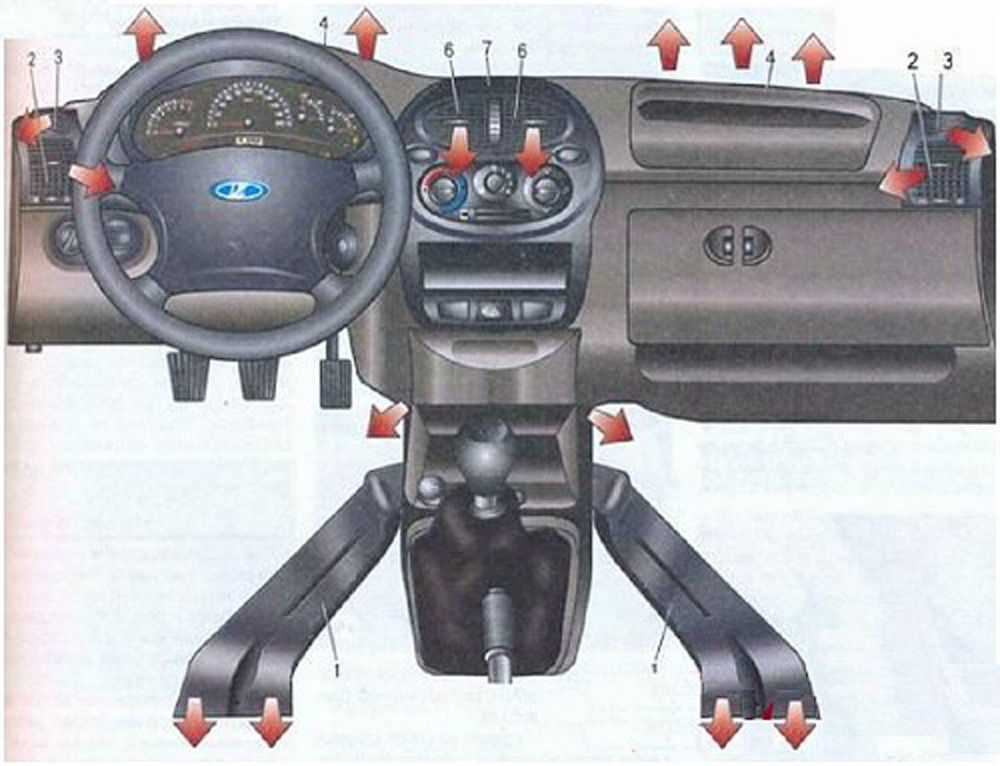

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

1. Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

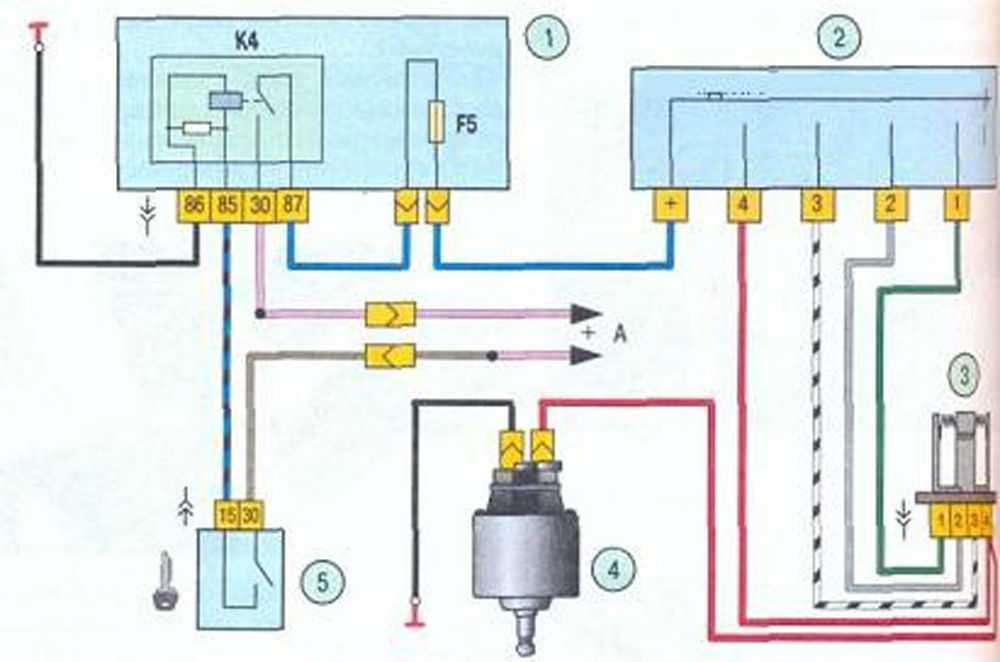

Электросхема печки Калина

1. Реле с предохранителем в сборе.
2. Режимный переключатель.
3. Резистор.
4. Электрический двигатель печки.
5. Замок зажигания.

А. К источнику питания.

Проблемы в элементах отопителя Калины?

Чтобы понимать, почему не работает печка Калины, следует понимать ее принцип работы: Блок управления отопителем (САУО) получает сигнал от потолочного датчика температуры в салоне (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на микромотор-редуктор (ММР), который управляет заслонками отопителя (открывает или закрывает горячий воздух из отопителя).

Поэтому, если печка Калины дует только горячим или холодным воздухом, вне зависимости от положения рукоятки на блоке отопителя, тогда начните с проверки датчика температуры салона.

Также, причиной может быть и сам ММР, например, у него стерлись резисторные слои или зубчики шестеренки. Иногда, бывает так, что печка плохо дует — первым делом следует заменить воздушный фильтр салона. На скорости вентилятора отопителя влияет резистор печки (например, не работает 4ая скорость печки), поэтому есть смысл проверить и его (он под бардачком). Если электровентилятор отопителя не включается вообще, тогда проверите предохранитель печки Калины — F5. А если печка воет или гудит, тогда скорее всего проблема в вентиляторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Калины (например, появились проблемы с заслонкой печки), но не спешите покупать замену, не убедившись в правильности действий. Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Таким образом, мы рассмотрели все элементы отопителя (см. также устройство печки Калины). Начинайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете отремонтировать печку Калины своими руками!

Зимой в моём пепелаце не так тепло как должно быть. При этом вентилятор работает нормально, судя по потоку воздуха. Термостат, скорее всего рабочий, так как температура двигла доходит и до ста десяти, и вентилятор радиатора включается при этом. Радиатор отопителя засраться не мог бы за три года, я думаю. На что ещё можно грешить? Воздушная пробка ? Звуков булькающих у меня не было никогда и нигде.

Решил пощупать пластиковый рычаг заслонки отопителя. Сидя на водительском, прикорячился и правой рукой взялся за этот рычаг. Левую руку протянул к основанию лобового стекла, чтобы ощущать температуру потока воздуха из щелей обдува. При этом моё ухо оказалось у дефлекторов над бородой. Моё наблюдение: При надавливании на рычаг, менялся звук в дефлекторах. А воздух становился теплее. Не то, чтобы воздух стал огненным. Нет, конечно. Но рука чувствовала разницу.

Теперь надо чухать репу, как решить данную проблему. Те варианты, что я видел на драйве, когда мастырили резинки, пружинки, мне не нравится. Метод «из говна и палок», конечно, хорош… Но хочется сделать один раз и забыть. Может, есть у кого идеи ? Или кто-то уже проходил этот этап?

Вчера после работы приколхозил первую попавшуюся пружину.

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Особенности конструкции системы охлаждения двигателя LADA Kalina

Система охлаждения двигателя ЛАДА Калина жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери>. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат.

Система охлаждения состоит из двух так называемых кругов циркуляции:

1. Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
2. Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Система отопления в салоне бюджетной модели Лада Калина позволяет существенно повысить комфорт для водителя и его пассажиров. Она обеспечивает поддержание необходимого температурного режима внутри автомобиля. Наряду с такими полезными опциями, как:

• «ABS»;
• подушка безопасности;
• электрический усилитель рулевого узла;
• электропривод передних стеклоподъемников;
• функция обогрева передних кресел,

Устройство печки салона позволяет производителю достичь достаточно приемлемого уровня комплектации, что для модели малого класса Лада Калина весьма достойно и делает ее конкурентоспособной среди своих соперников в данном сегменте.

Ремонт и замена неисправных деталей

Многие начинающие автомобилисты задаются вопросами: как снять регулятор печки на Калине, какой светодиод находится в переключателе печки в Калине, что нужно делать, когда не работает переключатель режимов печки на Калине. Отвечая на эти вопросы, хочу сказать, что первоначально необходимо демонтировать наш механизм целиком в сборе, после чего приступают к разборке по следующей схеме:

• Первым делом отсоединяем «минусовую» клемму от аккумуляторной батареи. Делается это для обесточивания системы, чтобы не замкнуть никакой из датчиков при процессе разборки.
• Извлекаем магнитолу и отключаем питание, подходящее от жгута проводов.
• Снимаем рычаг переключения заслонки, далее снимаем регулятор температуры и регулятор распределения воздушных потоков.
• В нижней части снимаем заглушки, за которыми находятся 2 винта, откручиваем винты крепления и постепенно начинаем вынимать консоль панели приборов.
• После того как наша панель изъята, необходимо отсоединить разъёмы подачи питания, находящиеся с задней части.
• После устранения неисправности сборка осуществляется в обратном порядке.

Для осуществления этих работ из инструмента нам понадобятся лишь плоская и крестовая отвёртки.

Затруднительное или невозможное переключение регулятора температурного режима может быть связано, с поломкой самого переключателя. На автомобиле Лада Калина замена переключателя печки осуществляется достаточно легко (при условии выполненных ранее работ по снятию механизма управления отопителя). На задней консоли панели управления отвинчиваем четыре винта крепления блока переключателей. Снимаем фиксаторы крепления тросов, далее выводим тросы из зацепления с приводным агрегатом. Заменяем поломанный переключатель и сборку осуществляем в обратном порядке. При выполнении этих работ даю вам полезный совет: расположение тросов на блоке рычагов необходимо пометить маркером, делается это для того, чтобы при сборке установить тяги на прежние места.

Приборная панель автомобиля Лада Калина в разобранном виде

Когда на Калине не работает регулятор температуры печки, основными причинами поломки могут быть: оторвавшийся провод подключения либо выход из строя терморезистора. Лечатся такие неисправности путём пайки провода и заменой поломанного элемента. Бывает, что не работает регулятор печки на Калине, из-за поломки датчика температуры, что происходит достаточно редко. Находится этот датчик внутри плафона салона автомобиля. При выявлении его поломки, необходимо заменить новым.

Наглядная инструкция по снятию резистора вентилятора

Отвечая на вопрос, какой светодиод установлен в переключателе печки в Калине, хочу сказать, что стоят там светодиодные лампы мощностью 3 Ватта с напряжением 12 Вольт. Такой лампы вполне хватает для подсветки, однако некоторые автомобилисты устанавливают светодиоды с мощностью 5 Ватт. На процесс работы это не влияет, подсветка просто становится немного ярче.
