Устройство и ремонт отопления ваз 2114 своими руками. как отремонтировать печку самостоятельно?

Возможные причины

Что же могло случиться? Есть несколько наиболее распространенных вариантов:

Вышел из строя предохранитель. В нашем случае это F7 (30А). Проблема простая и в то же время сложная – заменить предохранитель легко, однако причина его перегорания в том, что где-то в цепи кроется короткое замыкание. В этом случае лучше проверить всю предохранительную цепь, чтобы в дальнейшем избежать повторения проблемы.
Неисправность реле зажигания. Это относится к тем случаям, когда вентилятор включается уже непосредственно после того, как двигатель прогреется. Выход один – замена самого реле, расположенного под приборной панелью в центральной консоли.
Плохой контакт внутри монтажного блока. Неизбежная проблема – следствие эксплуатации автомобиля. Решается проблема довольно просто – достаточно перебрать колодку с проводами в монтажном блоке и при необходимости заменить окислившиеся элементы.
Не работает переключатель печки. Для проверки исправности самого переключателя достаточно обычной 12-вольтовой лампочки с двумя проводками. Нужно снять центральную приборную консоль, включить зажигание, один провод («минус») подключить на массу кузова, а второй – на добавочный резистор. Если переключатель исправен, то лампочка должна загореться. В противном случае подключаем лампу к плюсовому проводу на переключателе положения. Если и в этом случае лампочка не горит, значит, нужно искать обрыв в цепи или произвести замену неисправного предохранителя.
Вышел из строя моторчик вентилятора печки. Если после проверки и устранения всех возможных вышеперечисленных неисправностей обогрев вашего ВАЗ-2115 все еще не начал работать – остается лишь несколько вариантов. Возможен плохой контакт массы вентилятора, залипание щеток или в крайнем случае перегорание моторчика. В любом случае моторчик подлежит замене, так как, однажды выйдя из строя, он и в дальнейшем будет регулярно причинять вам неудобства.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

Наличными при получении
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Принцип работы силового агрегата основан на химической реакции топлива, подаваемом в цилиндр в газообразном состоянии, и элемента его воспламенения. В результате корректного соотношения всех элементов и выбора момента поджига осуществляется поступательное движение поршня, преобразуемое посредством многочисленных компонентов транспортного средства в линейное перемещение ВАЗ 2108.

При горении смесь топлива производит достаточно тепла, выделение которого не влияет на общий уровень функциональности мотора. Но перегрев двигателя ВАЗ 2109, определяемый по облаку пара, вздымающемуся от капота, свидетельствует о проблемах с системой охлаждения, представленными в данный момент более драматично для владельца авто. Наиболее очевидный симптом — нарушение целостности резиновых патрубков. Некоторые проблемы с системой охлаждения можно выявить по предупреждающим знакам, возникающим от неприятного запаха и пара, исходящего из-под капота. Корректная работа мотора полностью зависит от своевременно проявленного внимания владельца к данным признакам возможных неисправностей.

Отведение избыточного количества тепла в двигателе осуществляется путём охлаждения теплоносителя через радиатор. Соединение силового агрегата с выносным радиатором обеспечивают резиновые патрубки, пропускающие хладагент через трубки радиатора, где он охлаждается, рассеивая избыточное тепло вне транспортного средства. Процесс теплообмена производится на постоянной основе, позволяя двигателю оставаться при оптимальной температуре.

Износ патрубков

Охлаждающая жидкость может вытекать из системы отопления через входные/выходные патрубки. К такому результату обычно приводит их износ под воздействием агрессивных веществ, являющихся компонентами жидкости, в сочетании с высокой температурой. Появлению течи в патрубках могут способствовать и чрезмерные усилия при затяжке хомутов при их монтаже (например, после замены прохудившихся старых патрубков).

Система отопления автомобиля ВАЗ-2114 включает 4 патрубка, из которых половина расположена в моторном отсеке, обеспечивая прохождение тосола между силовым агрегатом и печкой, а два других находятся в салоне, обеспечивая циркуляцию ОЖ между радиатором и краном печки. Утечка жидкости может осуществляться по двум разным сценариям. Первый предполагает вытекание тосола наружу, в район защиты силового агрегата, при втором варианте он будет попадать в салон. Признаки наличия течи в патрубках:

уменьшение уровня охлаждающей жидкости в расширительном бачке;
появление в салоне устойчивого неприятного запаха;
наличие подтёков в салоне или под защитой мотора.

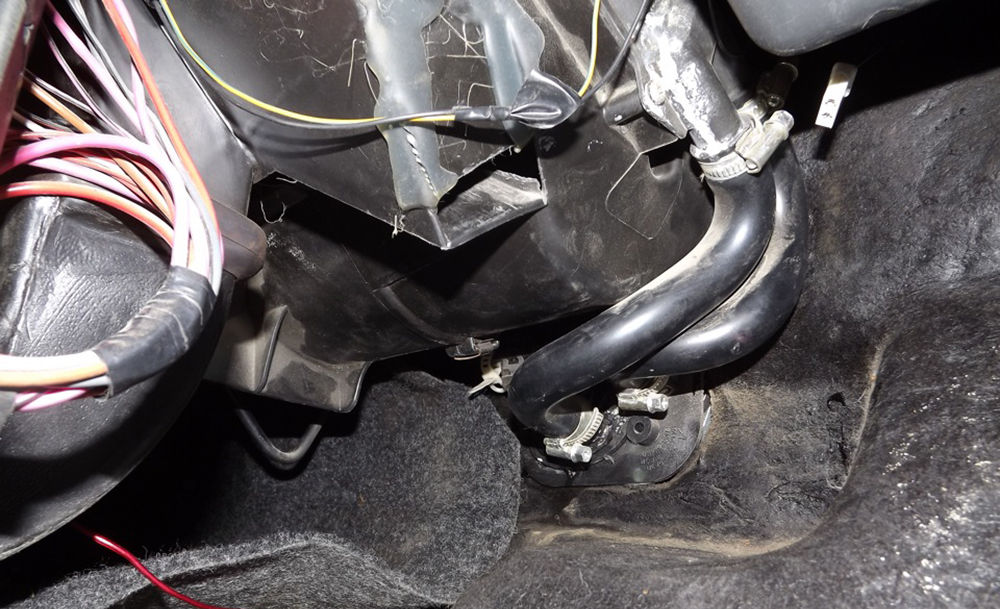

Замена крана печки

Часто бывает, что ломается и такая деталь, как кран (стоит отметить, что на 2114 он не отличается слишком высокой надежностью). Выполняя его замену, следует одновременно выполнить и замену патрубков, даже если они исправны (про расположение патрубков печки ваз 2114 было рассказано выше).

Вся замена крана выполняется в следующем порядке:

установить авто на яму и зафиксировать;
открутить пробку-болт, слить ОЖ;
при помощи отвертки ослабить хомуты на патрубках, расположенных в моторном отсеке, после чего снять их;
найти в салоне со стороны пассажира кран (расположен под панелью), ослабить хомуты подходящих к нему патрубков, после чего снять их;
при помощи ключа на 10 открутить пару гаек, навинченных на шпильки и фиксирующих корпус крана;
со стороны салона вытащить кран и отсоединить от него регулирующий тросик;
установить на прежнее место новый (аналогичный) кран;
выполнить сборку в такой же последовательности, но в обратном порядке.

Многие автолюбители, выполняющие подобную замену, порой интересуются — как правильно подсоединить патрубки на печку ваз 2114? Ведь по ошибке или забывчивости можно соединить их неправильно, что приведет к нарушению нормальной циркуляции охлаждающей жидкости.

Для того, чтобы не ошибиться, стоит запомнить, что схема подключения патрубков печки ваз 2114 — следующая: патрубки, находящиеся в моторном отсеке, подключаются: первый — от крана (подводящий) до отверстия в головке блока цилиндров, второй — от крана (отводящий) — до «саксофона». Патрубки в салоне подключаются: первый — от крана к термостату, второй — от крана к подводу насоса.

Для еще большего удобства можно воспользоваться следующей общей схемой системы отопления:

Патрубки радиатора ваз 2114

Далее идёт подводящий верхний патрубок радиатора, соединяющий радиатор с головкой блока двигателя.

Этот шланг идёт на инжекторные двигатели. Его внутренний диаметр 32мм, смотрите каталожный номер 21082-1303025.

Следующий, это нижний отводящий патрубок радиатора, соединяющий радиатор с термостатом системы охлаждения двигателя.

Его каталожный номер 21082 – 1303010, внутренний диаметр 32 мм.

Патрубок «уголок» для соединения термостата с водяным насосом (помпой).

Каталожный номер – 2109-1303093-01. Этот патрубок идёт практически на все переднеприводные модели ваз.

Патрубок расширительного бачка, в народе называют «заправочным».

Он служит для соединения расширительного бачка с термостатом. Через него антифриз попадает в систему охлаждения при заполнении системы или доливке через расширительный бочок. Его номер смотрите по каталогу 21082-1303080.

Патрубки печки ваз 2114

Патрубок, служащий для соединения отопителя с головкой блока, называют часто в быту «гусь большой», из-за его сходства с этой птицей.

Шланг подводит охлаждающую жидкость от головки блока к радиатору печки. Смотрим номер по каталогу 2114 – 8101206.

Эти рассмотренные резиновые шланги армированные, кроме шлангов подогрева дросселя и тосольных пароотводящих.

Шланг «гусь кривой» находится под капотом авто и служит для отвода охлаждающей жидкости с радиатора отопителя к водяному насосу.

Каталожный номер гуся кривого 2114- 8101208, заводской БРТ.

Патрубок «коротыш» соединяет термостат с головкой блока двигателя.

Каталожный номер коротыша 2108-1303082, завод БРТ.

Патрубок салонной «малый» печки, подводит охлаждающую жидкость к радиатору печки, через кран, от «гуся кривого».

Его каталожный номер ваз 2114-8101200 от завода БРТ.

Патрубок салонный «большой» отводящий, предназначен для отвода охлаждающей жидкости от радиатора печки через шланг «гусь большой» к водяному насосу.

Номер каталожный 2114-8101204 от завода БРТ.

Под капотом «гусь большой» подводит охлаждающую жидкость к радиатору печки через краник. А отводит жидкость к помпе от радиатора печки «гусь кривой» через салонный «большой» шланг. Например, благодаря набору резиновых патрубков, происходит циркуляция охлаждающей жидкости через радиатор отопителя.

Резиновый патрубок, так называемый «сапуночек» инжекторный служит для соединения клапанной крышки головки блока с «улиткой» (2111) подачи воздуха в двигатель.

Номер заводского сапуночка верхнего по каталогу 2111-1014058-10.

Все представленные в видео соединения находятся под капотом и в салоне автомобиля ваз 2114, относящиеся к системе охлаждения. Кроме патрубков сапуна большого, малого сапуночка и улитки, служащие для прохода воздуха.

В машине находятся также всем известные шланги подачи бензина, тормозные шланги, вакуумный шланг, а также подачи жидкости для омывания лобового стекла и другие. Их также нужно будет рассмотреть на видео и описать в статье.

Все резиновые шланги в автомобиле нуждаются в постоянной замене, так как находятся под воздействием агрессивных жидкостей и постепенно теряют свои свойства. Они теряют свою эластичность, дубеют, трескаются и иногда, разрываются при долгой эксплуатации без замены.

Поэтому, периодически рекомендуется просматривать их состояние и производить замену при обнаружении любой неисправности.

На этом видео обзор заканчивается, надеюсь, что ролик будет кому-то полезен как для информации, так и при обслуживании своего авто.

Смотрите Видео

Спасибо, кто посмотрел видеоролик, подписывайтесь на канал, пишите комментарии и задавайте вопросы.

Где находиться термостат на Ваз 2113

На инжекторных моделях Ваз 2113 термостат находиться под корпусом воздухофильтра, на карбюраторных моделях располагается там же, однако корпус перемещён немного в другое место, поэтому на карбюраторе не надо заморачиваться и снимать корпус, а просто скинуть высоковольтные провода и приступать к работе. В любом случае не пугайтесь, корпус снимается быстро и просто, читайте в статье: «Замена корпуса воздухофильтра на автомобилях ВАЗ». Сняв корпус, вы невооружённым глазом увидите термостат (на фото ниже указан красной стрелкой), а рядом с ним находится аккумуляторная батарея (указана синей стрелкой). Надеемся, мы доходчиво объяснили месторасположение термостата и вы его с легкостью найдете.

Процесс замены радиатора печки

При замене радиатора печки рекомендуем также сменить и шланги. Стоят они не дорого, но могут сэкономить кучу нервов

Конечно, намного проще было бы демонтировать приборную панель для замены радиатора печки, но этот процесс долгий и требует большого количества времени. Поэтому, как показывает практика, многие автомобилисты меняют радиатор печки, не снимая центральную приборную панель.

Итак, когда основные аспекты разобраны, можно приступить непосредственно к выполнению операций. Рассмотрим, последовательность действий направленных на замену радиатора печки:

Демонтируем центральную консоль.

Снимаем центральную консоль
Снимаем бардачок.

Демонтируем бардачок

Места крепления бардачка к панели

Бардачок демонтирован
Откручиваем крепления торпеды таким образом, чтобы ее можно было двигать в разные стороны.

Раскручиваем крепления торпеды, чтобы она ходила в разные стороны
Откручиваем тросовые приводы управления режимами печки. Они идут как с водительской стороны, так и с пассажирской.

Снимаем тросы привода печки
Демонтируем крышку радиатора.

Откручиваем крепление крышки радиатора и снимаем ее
Для того чтобы снять патрубки необходимо или слить частично охлаждающую жидкость, или подставить ёмкость, чтобы антифриз (тосол) не разлился.

Идеально для слива подойдёт сантехнический шланг, который можно одеть на один из выходов шланга на крантик печки
Теперь откручиваем патрубки радиатора печки.

Откручиваем хомуты и снимаем патрубки охлаждающей жидкости
Откручиваем болт крепления всей панели приборов к кузову (к ножке).

Крепление панели к кузову
Далее, когда все готово, при помощи помощника отодвигаем приборную панель и вытягиваем радиатор. Вытягивать запасную часть необходимо крайне аккуратно, чтобы не повредить остальные узлы, которые находятся внутри панели.

Отодвигаем в сторону панель приборов

Установка нового радиатора

Спорный вопрос о применении герметика. С одной стороны применять герметик в системе охлаждения нельзя, его остатки могут заклинить помпу. А с другой стороны шлицы радиатора часто кривые и шланги не держат. Решать ВАМ.

Нюансы

Установка нового радиатора печки проводится в обратном порядке, но существуют некоторые нюансы установки.

Рассмотрим, основные из них:

На патрубки необходимо установить новые хомуты.
Для того чтобы патрубки легко надевались, их необходимо смазать мылом. Это также улучшит их прилегание к трубкам.
Послу сборки приводного узла печки, необходимо удостовериться в правильном подключении краника и заслонки.
После заправки системы охлаждающей жидкостью нужно проверить, не остался ли воздух в системе.

Выбор радиатора

Этот радиатор потёк. Видны следы антифриза!

Итак, рассмотрим, возможные варианты покупки радиатора печки на ВАЗ-2114.

Оригинал

2108-8101060 – оригинальный каталожный номер заводского радиатора печки ВАЗ-2114. Он производится заводом АвтоВАЗ. Средняя стоимость составляет 750 рублей. Под таким же каталожным номером производятся деталь от компании «Лузар», поэтому оригинал легко спутать с аналогом.

Радиатор отопителя АвтоВАЗ

Аналоги

Кроме оригинальной запасной части, существует несколько аналогов, которые рекомендовано к установке. Они все прошли сертификацию и имеют те же посадочные крепления, что и оригинал. Итак, рассмотрим, какие аналогичные детали можно устанавливать:

Наименование производителя	Каталожный номер	Цена
Weber	RH 2108	900
Master-sport	2108-8101060-PCS-MS	1000
Kroner	K201008	1200
Termal	112108BA	1400
Pekar	2108-8101060	1500
Fenox	RO0004C3	1600

Аналоговый радиатор печки

Причины выхода из строя радиатора печки

Многие автомобилисты при выходе радиатора печки даже не понимают причин, почему это произошло. Итак, рассмотрим, что же способствует тому, что изделие вышло из строя:

Забитые каналы прохождения охлаждающей жидкости. При таком эффекте в радиаторе создается значительное давление, которое способствует разгерметизации системы.
Забитые соты радиатора, также способствуют тому, что он выходит из строя.
Износ, или коррозионные повреждения структуры поверхности могут привести к тому, что радиатор потечет.

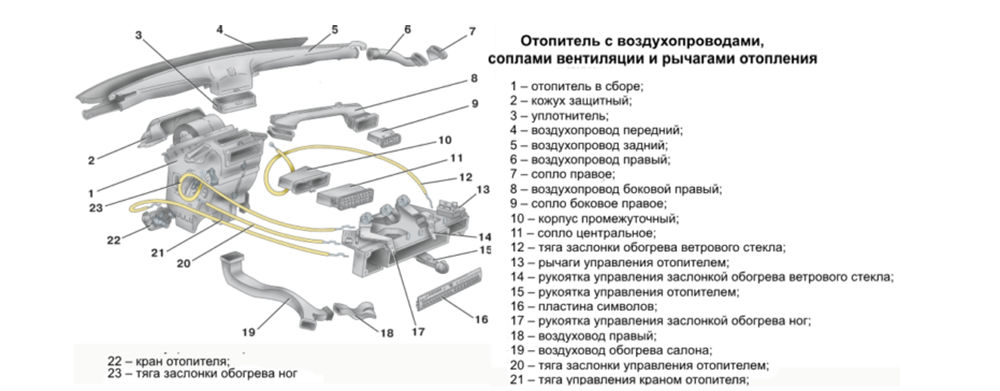

Устройство печки ВАЗ-2114

Перед тем как разбираться с операцией по замене отопителя ВАЗ-2114, рассмотрим его устройство и принцип работы. Отопитель салона/ветрового стекла находится в районе приборной панели (торпедо) под центральной консолью. Все элементы прибора, за исключением дефлекторов и рукояток управления отопителем, спрятаны внутри панели. Основные узлы печки:

радиатор;
кожух;
входной/выходной патрубки;
кран;
электродвигатель с крыльчаткой;
главная заслонка;
заслонка обдува ног водителя/переднего пассажира;
заслонка обогрева ветрового стекла;
управляющий модуль (рукоятка переключателя режимов работы, ручки управления заслонками, резистор).

Принцип работы обогревателя основан на использовании теплообменных процессов между охлаждающей жидкостью и поступающим в салон автомобиля атмосферным воздухом. Главным элементом отопительного устройства является радиатор с системой трубок, по которым циркулирует ОЖ. Охлаждая силовой агрегат, жидкость нагревается, что и позволяет с помощью оснащения трубок специальными ламелями отдавать тепло, нагревая воздух.

В радиатор встроен электровентилятор, основным предназначением которого является нагнетание воздуха в систему. Интенсивность воздушного потока, поступающего в салон автомобиля, можно регулировать с помощью расположенного на центральной панели ВАЗ-2114 переключателя. Он изменяет сопротивление встроенного резистора, позволяя тем самым уменьшать или увеличивать скорость вращения вентилятора.

Поток воздуха, проходя между ламелей радиаторных трубок, нагревается в корпусе печки ВАЗ-2114 и через воздуховоды поступает в салон. Центральная заслонка позволяет регулировать поступление воздуха в салон (при полностью закрытой заслонке доступ воздуха перекрывается). Две другие заслонки позволяют изменять направление потока воздуха при обдуве лобового стекла и ног. Хотя печка является составной частью системы отопления автомобиля, она может быть полностью отключена посредством перекрытия специального краника.

Причины неисправности

Отметим, что причиной того, что вентилятор не включается, являются проблемы с цепью питания. Окисления контактов проводки, перегорание предохранителя, неисправность резистора – все это приводит к прекращению функционирования электродвигателя. Поэтому если он не включается, в первую очередь следует проверить компоненты цепи питания.Распространенные проблемы с электродвигателем вентилятора — возникновение посторонних звуков при работе – визгов, дребезжания, перебои в работе – самопроизвольная остановка, сложный запуск и т. д.

Причина появления сторонних звуков:

Выработка в посадочных втулках, в которые устанавливается ротор электромотора, отсутствие смазки в них. Из-за этого при работе ротор люфтит, что создает повышенные вибрации и дребезжание, а «сухое» трение сопровождается визгом.
Перебои в работе вызывает критический износ графитных щеток и контактных пластин ротора. Из-за этого щетки и пластины не могут нормально контактировать между собой, что приводит к проблемам в работе электродвигателя вентилятора – он при включении не раскручивается, может самопроизвольно остановиться.

Устранение неисправностей электромотора печки – процесс проблематичный и не всегда целесообразный, проще приобрести новый вентилятор и провести замену.

Советы по покупке и замене патрубков на ВАЗ2115

Как и на любом автомобиле возникает момент, что появляется необходимость замены патрубков системы вентиляции и отопления салона автомобиля. Неисправность возникает по разным причинам. Патрубки получают трещины из-за частых перемен температуры. Иногда попадание масел и бензина тоже приводит к неисправности. Обычно под хомутами крепления образуются трещины и дырки в патрубках. При некачественных патрубках, резкое повышение давления в системе охлаждения (ДВС) двигателя автомобиля тоже приводит к неисправности патрубков.

Совет по экономии

Возникает необходимость замены патрубков новыми. Не стоит тратиться на новые патрубки, выпускаемые именно на систему охлаждения и вентиляции ВАЗ2115. Через год они потрескаются, порвутся. Лучше купить шланг отопителя от автомобиля газель диаметром 16мм. Шланга длиной 3 метра будет достаточно. По наружному диаметру шланга покупают хомуты для крепления на штуцерах.

Для замены неисправных патрубков машину ставят на эстакаду, на смотровую яму. Двигатель автомобиля должен остывать хотя бы в течение часа.

Устройство системы охлаждения

При работе мотора выделяется много тепла для отвода, которого служит охлаждающая система автомобиля, состоящая из таких узлов:

1 — Радиатор печки.
2, 3 — Отводной, подводной патрубки отопителя.
4 — Шланг помпы.
5 — Патрубок, идущий от расширительного бачка.
6, 12 — Пароотводящие шланги.
7 — Крышка бачка.
8 — Бачок расширительный.
9 — Термостат.
10, 19 — Отводящие патрубки.
11, 13 — Подводящие патрубки.
14 — Охлаждающий радиатор.
15 — Сливная пробка радиатора.
16 — Вентилятор обдува радиатора.
17 — Помпа

Нужно слить охлаждающую жидкость из системы. Открывают крышку расширительного бачка. Снимают боковушки панели приборов в кабине. Открывают кран подачи жидкости на радиатор печи. Сливают охлаждающую жидкость в емкость 10 литров, ослабив затяжной хомут подачи жидкости на радиатор печи, и отсоединив сам патрубок. При этом нужно быть осторожным, чтоб охлаждающая жидкость не попала в глаза. Направляют конец патрубка в емкость, так как жидкость с емкости, после замены патрубков, нужно будет залить обратно в систему охлаждения. Для удобства работы снимают воздушный фильтр.

Снимают сначала наружные патрубки, затем патрубки с радиатора печи в кабине. По размеру патрубков отрезают шланг отопителя. Для удобства насаживания на штуцера, слегка смазывают поверхность штуцеров солидолом, либо литолом. Сначала насаживают шланг на штуцера радиатора печи, затем на трубки крана, предварительно не забыв поставить хомуты на шланг. Хомутами закрепляют шланг на штуцерах и трубках. Те же самые действия выполняются на трубках и штуцерах снаружи. После сборки, проверяют надежность затяжки хомутов крепления шланга на трубках и штуцерах.

Заливают охлаждающую жидкость в расширительный бачок, только до максимальной метки, ставят на место воздушный фильтр. Крышку расширительного бачка закрывают. Заводят автомобиль, прогревают до срабатывания вентилятора охлаждения. Смотрят, нет ли утечек охлаждающей жидкости с системы охлаждения. При правильном ремонте, не бывает утечек. При необходимости добавляют охлаждающую жидкость в бачок, до достижения среднего уровня между метками минимальный и максимальный.

В чем плюсы заказа патрубков и других автозапчастей через интернет?.

В первую очередь хотелось бы отметить, насколько удобно сидеть на диване дома и выбирать нужные автозапчасти для машины. При этом не имеет значения, какая на улице в этот момент погода. Кроме этого, при помощи интернета реально купить детали для авто и на работе. Все объясняется тем, что для заказа товаров в онлайн-режиме не требуется много времени. Несколько кликов мышкой и продукция из виртуального автомагазина будет заказана, останется лишь дождаться ее доставки.

Нет никакой разницы, какая марка и модель автомобиля. Для всех машин в интернете есть автозапчасти. Такая покупка выгодна для тех, кто ценит свое время. При необходимости всегда возможно заказать автодетали из любого города. Об их доставке переживать не стоит, ведь этим занимается курьерская служба. Обычно товар привозится покупателю в кротчайшие сроки.

В завершение осталось лишь уточнить, что стоимость на детали в виртуальных магазинах доступная. По этому поводу автовладельцу не придется переживать. При осуществлении покупки таким способом у него появится возможность сэкономить.

Лада 2115 Снежка › Бортжурнал › Замена шланга отопителя.

Стал замечать, что антифриз куда-то девается… За пять дней уровень в бачке упал примерно на сантиметр … По результатам визуальной диагностики бачка охлаждающей жидкости был сделан вывод о том, что из него течь не может. Тогда решил подтянуть хомуты… Подтянул… Антифриз между тем куда-то продолжал деваться… Заглянув под «пассажирский коврик» увидел следующую картину…

Вначале подумал что виновник лужи под «пассажирским ковриком» кран отопителя… А оказалось что все дело в патрубке отопителя… Вот он кросавчеГ! Раздулся и потрескался… WTF?! О_о

После сервиса заскочил в «Русь», где приобрел бескаркасные дворники PRO SPORT 550мм, так как дворники «PILENGA» разболтались в районе крепления и по краям стали размазывать грязь.

Завершают список обновок текстильные коврики в машину. Кому как, а мне показалось, что в салоне стало поуютнее ). Резиновые оставлю на зиму.

Пробег: 35600 км

Замена радиатора

Порой к неправильной работе отопителя приводит засорение либо повреждение радиатора. Если такое случилось, то следует выполнить его замену на новый, аналогичный.

Производится она следующим образом (без демонтажа панели):

Автомобиль поставить на яму и слить ОЖ (также, как при замене крана).
Для скорейшего и более полного слива ОЖ свинтить крышку расширительного бачка.
После слива закрутить пробку-болт на место.
Из салона закрыть кран, переведя его рычажок в левое положение.
Отодвинуть сиденье пассажира назад до максимума.
Снять заглушку в центре панели и выкрутить саморез под ней.
Выкрутить 4 самореза, фиксирующих левую крышку панели.
Выкрутить 6 саморезов (по 3 сверху и снизу) на кожухе рулевой колонки, после чего демонтировать кожух.
Отключить разъемы магнитолы и прикуривателя.
Демонтировать пластиковые накладки на рычагах настройки печки.
Выкрутить пару саморезов в верхней части центральной консоли, после чего снять последнюю.
Выкрутить крепежные болты разъема диагностики.
Отсоединить все оставшиеся электрические разъемы в консоли.
Полностью снять консоль.
Выкрутить саморезы, крепящие базу панели к кузову.
Выкрутить 4 шурупа, крепящих панель с боку.
Выкрутить саморезы панели по центру.
Демонтировать ЭБУ.
Приподнять и зафиксировать панель.
Ослабить хомуты патрубков и снять их.
Слить вытекающую жидкость.
Открутить болты, фиксирующие радиатор (4 штуки).
Демонтировать старый радиатор.
Установить новый радиатор.

Обратная сборка осуществляется в такой же последовательности, но в обратном порядке.

Диагностика неисправностей системы отопления

Неисправности системы отопления сопровождаются следующими симптомами:

не работает вентилятор;
в салон поступает холодный воздух;
не работает заслонка;
наблюдается утечка ОЖ;
печка начинает издавать нехарактерные звуки (свистит, гудит, журчит);
из воздуховодов отопителя появляется пар или дым.

Почему печка не работает или не нагревает воздух

Если печка вышла из строя, она или совсем не работает, или работает, но не нагревает воздух. В первом случае сначала проверяют электропроводку вентилятора, начиная с предохранителя F7. Если предохранитель перегорел, его меняют. Затем проверяют реле, которое может включаться не с первого раза или только на прогретом моторе. В этом случае реле меняют на новое.

Затем оценивается исправность электродвигателя. Для этого к его контактам напрямую подают питание с аккумулятора. Если электродвигатель начнёт работать на максимальных оборотах, то он исправен. В противном случае потребуется его ремонт или замена.

Регулировка интенсивности воздушного потока осуществляется с помощью резистора, имеющего две спирали с сопротивлениями 0,82 Ом и 0,23 Ом. В первом режиме ток поступает через обе спирали, во втором — только через спираль сопротивлением 0,23 Ом, в третьем — минуя спирали, то есть совсем без сопротивления. Если резистор неисправен, вентилятор будет работать только в третьем режиме на максимальной скорости (рукоятка в крайнем правом положении). Проблема решается заменой резистора, который расположен с водительской стороны над педалью акселератора.

При неисправном резисторе вентилятор печки сможет работать только на максимальной скорости

Если в салон поступает холодный воздух, причиной этого может быть:

Воздушная пробка. Она могла образоваться при замене ОЖ, при разгерметизации системы или недостаточном количестве ОЖ в системе. Для удаления пробки снимают патрубок радиатора печки, с помощью лейки доливают тосол до максимума и надевают шланг на место. После запуска двигателя ОЖ под давлением вытеснит остатки воздуха из системы.
Заклинивание крана печки. Это происходит в случае, если кран изначально открывался не до конца, и в процессе эксплуатации на внутренней поверхности образовалась окись, накипь, препятствующие нормальной циркуляции жидкости. Кран можно попытаться открыть с помощью плоскогубцев или сразу заменить на новый.
Засорение радиатора печки. При использовании низкокачественной ОЖ соты радиатора могут забиться. Проблема решается промывкой или заменой теплообменника. Целесообразность промывки определяется масштабом загрязнений.
Установка некачественного радиатора. В бракованном изделии соты могут быть неправильно спаяны. Радиатор следует заменить.
Низкое давление в системе охлаждения. Если на повышенных оборотах теплоотдача увеличивается, необходима замена помпы.
Низкий уровень ОЖ. Необходимо проверить уровень и при необходимости долить антифриз.
Повреждение крыльчатки вентилятора печки. Крыльчатка тщательно осматривается и при обнаружении механических повреждений меняется.
Загрязнение фильтра салона. При его сильном загрязнении мощности электродвигателя не хватит для нагнетания тёплого воздуха в салон. Фильтр меняется на новый.
Повреждения прокладки ГБЦ. Если пробита прокладка ГБЦ, из выхлопной трубы пойдёт белый дым. Проблема решается заменой прокладки с демонтажем головки блока цилиндров.

Износ патрубков

уменьшение уровня охлаждающей жидкости в расширительном бачке;
появление в салоне устойчивого неприятного запаха;
наличие подтёков в салоне или под защитой мотора.

Как правило, при выполнении замены краника или радиатора отопителя меняют и все патрубки, особенно если они стоят очень давно и раньше их замена не производилась. Операция замены патрубков печки ВАЗ-2114 потребуется и в случае повреждения одного из патрубков. К сожалению, в последнем случае придётся выполнить все шаги с 1-го по 25-й, описанные в инструкции по замене отопительного радиатора.

Установка новых патрубков, как правило, не вызывает больших затруднений, но не следует сразу же затягивать хомуты до рабочего состояния. Сначала производим сборку в обратном порядке, заливаем свежий тосол, запускаем мотор и даём ему поработать минут 15 – 20 для того, чтобы проверить отсутствие подтеканий охлаждающей жидкости. После того как мотор будет заглушен и немного остынет, можно подтянуть хомуты до их полной затяжки.
