Самостоятельная замена отопителя в ваз 2106

Ваз 2106 ремонт печки | Лада Мастер

Отопление ВАЗ 2106 особенных проблем никогда не вызывало, в том случае, если все элементы системы отопления работали гладко. Служит печка долго, обслуживания почти не требует, поэтому в зимний период на нее всегда можно надеяться. Механика есть механика, и иногда случаются сбои в работе даже самых надежных и проверенных агрегатов, и печка 2106 тоже подвержена старению.

1. Признаки неисправности печки
2. Причины неисправности печки 2106
3. Течь антифриза
4. Замена радиатора печки
5. Замена или ремонт моторчика вентилятора

Признаки неисправности печки

Холодно в салоне, вот и все признаки. А если углубляться и изучать вопрос более детально, то первыми признаками неисправности печки и системы отопления в целом можно считать:

• утечку антифриза;
• повышенный шум вентилятора печки;
• затрудненную регулировку шторок и крана отопителя;
• недостаточно высокую температуру воздуха обдува.

Как правило, печка выходит из строя внезапно, и в самый неподходящий момент. Тогда приходится выяснять причины и ликвидировать их, и каким бы ни был надежным ВАЗ 2106, ремонт печки неизбежен.

Причины неисправности печки 2106

Принципиально, схема конструкции печки очень проста, именно потому она надежна. Печка состоит из

•  Радиатора отопителя.
•  Вентилятора, состоящего из моторчика и крыльчатки с кожухом.
•  Крана печки.
•  Распределительной заслонки.

Схема печки показана на фото, и пояснений она требует едва ли. Несмотря на довольно компактные размеры, печка успешно выполняет свою работу, но могут быть причины, над устранением которых мы будем говорить дальше. Причинами же неисправностей печки в большинстве случаев стает утечка антифриза, выход из строя моторчика отопителя и выход из строя крана печки.

Течь антифриза

Утечку антифриза из системы не увидеть просто невозможно, потому что течь он будет буквально вам под ноги. Первым делом находим место, откуда течет антифриз, и думаем, как справиться с этой проблемой.

Главным виновником, как правило, стает радиатор печки. На моделях старого образца установлены медные радиаторы, и если у вас именно такой, то вам повезло. Его можно залудить, промыть, и он станет, как новый. Если же радиатор печки выполнен из алюминия, толку от его ремонта мало. Если совсем нечего делать, его можно попробовать восстановить — поставить латку из эпоксидной смолы, если он лопнул в районе патрубка, или попробовать проклеить герметиком, если течь образовалась в сотах. Но никакой гарантии в результате работы нет, поэтому проще его поменять.

Прежде, чем снимать радиатор, нужно удостовериться в том, что течет именно он, а не резиновый шланг на патрубке. От температуры резина часто рассыхается и пускает едва заметную трещину, из которой и протекает антифриз. Замена трубки решит этот вопрос в том случае, если подрезать и укоротить ее не удается.

То же самое касается и крана отопителя. Сам кран довольно надежен по конструкции, а подтекают попросту трубки отопления. Осмотрите места из сопряжения с краном, и тогда удастся избежать демонтажа крана, хотя ничего сложного в этом нет.

Замена радиатора печки

Если диагностикой установлено, что виной протечки антифриза стал радиатор, будем его снимать. Это не так сложно, как просто неудобно, а сама операция займет несколько минут. Вот алгоритм демонтажа радиатора:

1.  Сливаем антифриз из блока цилиндров, предварительно сняв пробку расширительного бачка.
2. Из моторного отсека ослабляем хомуты крепления и снимаем шланги с патрубков.
3.  Демонтируем резиновый уплотнитель.
4.  В салоне откручиваем два болта крепления консоли и снимаем ее.
5.  Отсоединяем трос от крана отопителя.
6.  Отщелкиваем пружинные скобы крепления кожуха вентилятора.
7. Демонтируем радиатор печки.

После осмотра радиатора печки решаем, возможен ли его ремонт.

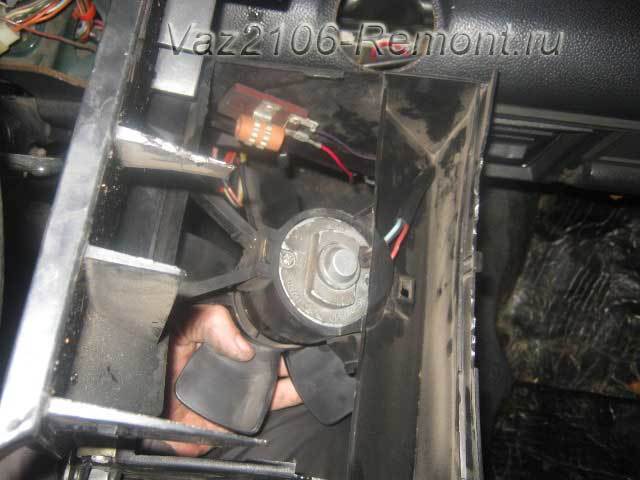

Замена или ремонт моторчика вентилятора

Моторчик вентилятора отопителя имеет скрытый талант. После определенного пробега автомобиля он начинает петь, причем именно таким голосом, который может вывести из себя каменного Дзержинского. Шуметь он начинает на непрогретом двигателе, а после утихомиривается, но ненадолго. Потому при первых проявлениях неисправности, его стоит сразу менять.

Лучше это сделать тогда, когда мы меняем сам радиатор, чтобы лишний раз не разбирать всю конструкцию. Ремонту он, как правило, не подлежит, и его можно с чистым сердцем выбросить.

На работу печки ВАЗ 2106 может влиять работа термостата, стоит чаще обращать внимание на состояние воздуховодов — они могут попросту забиться листьями. Как видим, ремонт печки ВАЗ 2106 не представляет сложностей, главное, знать причину, а устранить ее всегда можно довольно просто, и тогда в вашей шестерке всегда будет тепло

Не мерзните, и удачи на дорогах!

Алюминиевый или медный?

Мы рекомендуем установить медный радиатор, так как он универсален, ремонтопригоден и имеет бОльшую теплоотдачу по сравнению с алюминиевым.

Вы, наверное, не раз слышали поговорку: «В машине — Ташкент» или «печка-Ташкент». Так вот, поставив медный радиатор отопителя, вы получите очень теплый автомобиль. Люди в возрасте ещё помнят те советские времена…, а про плавность хода и тепло салона в автомобиле ВАЗ 2106 до сих пор ходят легенды.

У некоторых владельцев старых «Жигулей» могут возникнуть проблемы при замене радиатора. При установке новый алюминиевый радиатор может просто «не влезть» в корпус печки

Разница в корпусах (01, 05) совсем небольшая, но она присутствует, поэтому обратите особое внимание на этот факт. Перед покупкой задайте вопрос продавцу касательно размеров радиатора, а лучше принесите старый и сравните их на месте

Для того чтобы не прогадать, берите медный радиатор. Он универсален и подходит ко всем моделям.

Алюминиевый или медный?

Мы рекомендуем установить медный радиатор, так как он универсален, ремонтопригоден и имеет бОльшую теплоотдачу по сравнению с алюминиевым.

Вы, наверное, не раз слышали поговорку: «В машине — Ташкент» или «печка-Ташкент». Так вот, поставив медный радиатор отопителя, вы получите очень теплый автомобиль. Люди в возрасте ещё помнят те советские времена…, а про плавность хода и тепло салона в автомобиле ВАЗ 2106 до сих пор ходят легенды.

У некоторых владельцев старых «Жигулей» могут возникнуть проблемы при замене радиатора. При установке новый алюминиевый радиатор может просто «не влезть» в корпус печки

Разница в корпусах (01, 05) совсем небольшая, но она присутствует, поэтому обратите особое внимание на этот факт. Перед покупкой задайте вопрос продавцу касательно размеров радиатора, а лучше принесите старый и сравните их на месте

Для того чтобы не прогадать, берите медный радиатор. Он универсален и подходит ко всем моделям.

Как переделать печку на ВАЗ 2110

Центральная гофра от пылесоса(внутренность гладкая, диаметром 40мм, а две другие — обычные ребристые внутри, тоже 40мм диаметр) Важно: Диаметр гофры не должен быть меньше 40мм, и если гофра длинная, то внутри она должна быть гладкая, иначе будет свист. В мороз ниже -20 возникла проблема: нельзя сделать поток воздуха одновременно во всех направлениях

И тогда либо ноги мерзнут, либо боковые стекла замерзают.

Купили новый радиатор отопителя, но после его установки стали замечать, что печка не греет как раньше? Дело в том, что теплоотдача старого (заводского) радиатора печки была лучше, а новый радиатор печки (даже если он «проверенной» фирмы) скорее всего оказался подделкой. А Вы знаете, как определить, какой радиатор печки лучше прямо в магазине, не устанавливая его в автомобиль?

В интернете можно найти различные тесты и обзоры радиаторов, которые подскажут в сторону какого производителя стоит обратить внимание при покупке. Но как показывает практика, все эти тесты напрасны, ведь покупая радиатор печки известной фирмы, Вы рискуете в 50% случаев тем, что купите подделку, которая естественно не оправдает Ваши ожидания

Поэтому важно уметь правильно различить оригинал от подделки, особенно когда на улице холодная зима

Итак, чтобы отличить оригинальный радиатор печки от подделки следует обратить внимание на его стоимость. Обычно цена хорошего, качественного радиатора отопителя в пределах 750р

Если его стоимость на много ниже, тогда следует задуматься. Помните, скупой платит дважды!

Попросите у продавца сертификат и упаковку (если радиатор печки без нее). Конечно, отличить оригинальную упаковку от контрафактной неподготовленному покупателю нереально, но отсутствие сертификата или коробки радиатора — это еще одна причина найти радиатор печки в другом месте.

Теперь о том, как выбрать радиатор пеки по сотам. Хороший радиатор отопителя должен иметь соты, которые располагаются очень близко друг к другу. Другими словами, чем меньше расстояние между сотами — тем лучше. Также попробуйте немного надавать на соты пальцем, если после небольшого усилия соты радиатора начинают проминаться — это плохой знак.

Про завихрители жидкости радиатора печки. Турбулизаторы или завихрители охлаждающей жидкости — это пластиковые спиральки, которые увеличивают теплоотдачу радиатора при работе двигателя на низких оборотах. Как заявляет Геннадий Кривуцкий, ведущий инженер-испытатель Генерального департамента развития АО «АвтоВАЗ»: отсутствие турбулизаторов в радиаторе снижает эффективность отопителя на 27% на холостом ходу, на 17% — при движении со скоростью 50. 60 км/ч, на 5% — при оборотах двигателя 5000 об/мин. Таким образом, завихрители служат для увеличения теплообмена тосола с радиатором. Если завихрителей нет, тогда тосол «пролетает» по радиатору, не успевая передать тепло, и как результат — печка в салоне дует холодным воздухом.

Как проверить, есть ли завихрители в радиаторе печки? Достаточно потрясти радиатор, услышали, что внутри него что-то гремит — значит, они есть. Однако, иногда «лапша» (так по-другому называют завихрители) греметь не будет из-за особенностей своего состава, в этом случае придется определять ее наличие визуально. Разбирать радиатор в магазине Вам вряд ли позволят, поэтому пробуем светить фонариком внутрь радиатора, завихрители должно быть отлично видно.

Комплекс описанных методов позволит Вам отличить оригинальный «горячий» радиатор печки от подделки, но быть уверенным в качестве товара на все 100% нельзя. Известны случаи, когда турбулизаторы внутри радиатора расставлены через раз, либо они не во всю длину. Если Вам попался такой «недозавихренный» радиатор, либо завихрители отсутствуют вообще, не спешите его выкидывать, т.к. есть возможность доработать радиатор печки своими руками! Для этого достаточно нарезать алюминиевых или медных полосок толщиной 1-1,5 мм и шириной 5-6 мм (подобрать по диаметру трубок), один конец зажать в патрон дрели, другой зафиксировать и аккуратненько завить.

Как снять печку ваз 2105

Для того, чтобы снять отопитель с автомобиля ВАЗ-2105, необходимо отсоединить провод “масса” от аккумуляторной батареи автомобиля.

Снять щиток приборов, корпус вещевого ящика и панель крепления радиоприемника (подробнее смотрите главу “Панель приборов”).

Перевести до отказа вправо рычаг управления краном отопителя и слить жидкость из системы охлаждения двигателя

Ослабить стяжные хомуты 7 (рисунок 1) и отсоединить от патрубков отопителя резиновые шланги 8 для отвода и подвода жидкости.

Выкрутить внутри отсека двигателя автомобиля два болта крепления уплотнителя 9 на патрубках радиатора отопителя и снять уплотнитель.

Снять облицовку рычагов управления отопителем, выкрутить болты крепления кронштейна 2, ослабить болты скоб крепления оболочек гибких тяг 5 на кронштейне, отсоединить тяги и снять кронштейн.

Выкрутить винты и снять воздухопровод 1 внутренней вентиляции.

Преодолевая сопротивление защелок корпусов сопел 10 обогрева боковых стекол, снять правое и левое сопла.

Открутить гайку крепления правого воздухопровода 4 обогрева бокового стекла. Отжать защелки корпуса заслонки 12 и снять воздухопровод.

Аналогично снимите и левый воздухопровод.

Снимите четыре пружинных скобы и кожух вентилятора в сборе.

Снимите четыре гайки крепления кожуха радиатора, отсоедините провод “масса” под одной из гаек с левой стороны, снимите кожух радиатора и воздухопровод 6 обогрева ветрового стекла.

Установку отопителя на автомобиль необходимо выполнять в обратной последовательности

Необходимо обратить внимание на правильность установки уплотнительной прокладки между кожухом радиатора и кузовом автомобиля

При сборке и установке отопителя нужно отрегулировать управление отопителем (смотрите “Регулировка управления отопителем”).

После проведения установки отопителя на автомобиль и подсоединения шлангов, заправьте систему охлаждения двигателя охлаждающей жидкостью и проверьте герметичность соединений шлангов.

Разборка и сборка отопителя

Снимите две пружиные скобы 13 (рисунок 2) и выньте вентилятор из кожуха 3.

Открутите гайку крепления крыльчатки 11 и снимите ее с электродвигателя 12.

Открутите гайки крепления скоб и снимите воздухораспределительную крышку 16 кожуха 2 вентилятора.

Отжав изнутри кожуха защелки корпусов заслонок 15 воздухопроводов обогрева боковых стекол, снимите корпуса в сборе с заслонками и отсоедините тяги от рычагов заслонок.

Немного открутите болты крепления скоб, зажимающих оболочки гибких тяг приводов крана и заслонки воздухопровода обогрева ветрового стекла, и снимите тяги.

Открутив гайку скобы крепления подводящей и отводящей труб 9, снимите скобу и выньте из кожуха 5 радиатор 8. Открутив гайки крепления, отсоедините от радиатора отводящую трубу и кран 10 с подводящей трубой.

Ослабьте болт крепления оболочки гибкой тяги крышки 6 воздухопритока и снимите тягу. Открутите гайки крепления, выньте скобу крышки воздухопритока и снимите крышку.

Сборку отопителя выполняйте в обратной последовательности. При сборке обязательно контролируйте правильность установки уплотнительных прокладок. При установке гибких тяг необходимо выдерживать установочные размеры 5±2 мм (как показано на рисунке 3) концов оболочек тяг за скобами их крепления на кране, кожухе радиатора и направляющем кожухе вентилятора.

Регулировка системы управления отопителем

Снимите облицовку рычагов управления отопителем.

Поставьте рычаги крана и крышки воздухопритока в положение полного закрытия, а заслонки воздухопровода обогрева ветрового стекла в положение полного открытия и проверьте расстояние между кронштейном 3 (рисунок 3) и рычагами управления, которое должно составлять 5 мм. При несоответствии этой величине необходимо выполнить регулировку управления отопителем.

Снимите щиток приборов (смотрите главу “Панель приборов”).

Немного открутите болты скоб 2 и закрепите оболочки всех трех тяг на кронштейне 3 таким образом, чтобы рычаги управления не доходили до конца в кронштейне на величину 5 мм при полном закрытии крана и крышки воздухопритока, а заслонки воздухопровода обогрева ветрового стекла – при полном открытии.

Установите щиток приборов и облицовку рычагов управления отопителем.

Почему плохо греет печка ВАЗ 2106?

В зимнее время года каждый водитель хочет чувствовать комфорт в салоне своего автомобиля. Если в салоне машины холодно, то ни о каком комфорте и речи быть не может. К сожалению, многие отечественные автомобили имеют одно и то же слабое место – у них часто выходит из строя печка, из-за чего температура воздуха в салоне авто становится слишком низкой.

Автомобили ВАЗ 2106 больше не выпускают на заводах АвтоВАЗа. Эти машины устарели, однако ими продолжают пользоваться многие автолюбители, и они нередко сталкиваются с проблемой плохого обогрева салона.

Этот вопрос часто возникает у владельцев данной модели. Причин, из-за которых печка ВАЗ 2106 начинает плохо обогревать салон, множество. Однако среди них есть наиболее часто встречающиеся.

Так, чаще всего печка ВАЗ 2106 начинает плохо греть из-за нарушившейся циркуляции охлаждающей жидкости, которая должна проходить через радиатор отопителя. Такое происходит в том случае, если заклинивает кран, из-за чего тосол просто не может поступить в радиатор. Также причиной такого явления может быть и сам радиатор – циркуляция охлаждающейся жидкости нарушается при загрязнении радиатора.

Кстати, чтобы определить, нарушена ли циркуляция охлаждающей жидкости, можно выключить моторчик печи и немного погонять двигатель. Необходимо дождаться, когда прогреется радиатор печки. После этого вы должны включить саму печку. Если при включении печки произошёл температурный скачок, то есть тепла стало намного больше, значит, проблема именно в циркуляции охлаждающей жидкости.

Кроме того, причиной плохого обогрева салона может быть утечка охлаждающей жидкости, а утечки обычно происходят из-за негерметичности радиатора, что, в свою очередь, появляется из-за коррозии, ржавчины.

Что делать, если плохо греет печка ВАЗ 2106?

Что же делать, если плохо греет печка ВАЗ 2106? Сначала, разумеется, следует выявить причину, а потом необходимо будет её устранить.

Если причина плохой работы печки ВАЗ 2106 состоит в проблемах с краником, то его можно заменить. Трудностей особых это не вызывает, правда, стоит иметь в виду, что подобраться к кранику из салона автомобиля нелегко

Также важно помнить, что при замене краника его нужно садить на новые резиновые прокладки

Если же причина в образовании толстого слоя накипи, что со временем появляется внутри радиатора, то вы можете или попытаться очистить данное устройство, или же приобрести новый радиатор. Следует иметь в виду, что полной очистки радиатора от накипи достичь очень сложно – некоторая её часть всё равно остаётся, в результате чего теплообмен ухудшается.

Для очистки радиатора необходимо добавить в антифриз специальную присадку, которая и удалит накипь. Также можно полностью снять радиатор и промыть его водой из шланга, при этом водную струю нужно направить в выходящий патрубок.

Помните, что нельзя промывать радиатор водой под высоким напором – из-за этого устройство может повредиться.

После промывки радиатора водой нужно будет удалить накипь – делается это с помощью специальных препаратов, антинакипинов или концентрированного раствора воды и уксуса.

Если вы решили воспользоваться антинакипином, то лучше всего приобрести такой, который не требует кипячения после смешивания с водой. Раствор следует залить в радиатор и подождать 30-60 минут, а затем вы должны будет промыть радиатор струёй воды. Данную процедуру придётся повторить несколько раз.

Наконец, радиатор стоит промыть бытовым моющим средством и ещё раз хорошенько почистить струёй воды. Также вместо антинакипина можно использовать раствор воды и лимонной кислоты – в этом случае раствор лучше всего оставить в радиаторе на несколько часов.

В том случае, если причиной плохой работы печки является утечка радиатора, то вам нужно выяснить, из чего он сделан. Медный радиатор можно починить. При закупоривании каналов медного радиатора можно залить в один конец трубки кислоты, закрыть его резиновой пробкой и подождать. Данная операция очистит канал от всей грязи и ржавчины. А вот алюминиевый радиатор придётся заменить на новый.

Дополнительная помпа

Повысить эффективность печки позволяет установка дополнительного водяного насоса с приводом от электродвигателя (используется на «Газелях»). Такой узел врезается в систему охлаждения и увеличивает скорость циркуляции жидкости. Обычно устанавливают помпу на входящий патрубок печки.

Но устанавливая дополнительную помпу следует реализовать механизм отключения насоса (через клавишу в салоне), а также тщательно проверить и подтянуть хомуты патрубков системы охлаждения, поскольку насос будет создавать дополнительно давление, из-за которого патрубки может сорвать.

Утепление салона, дверей и подкапотного пространства, а также должное техническое обслуживание системы охлаждения и обогрева салона позволят вашу «Шестерочку» сделать очень теплой зимой.
