В чем особенность gps-маяка старлайн м17, как установить и как пользоваться трекером

Как подключить

Для того чтобы сигналку привязать к телефону, необходимо выполнить следующие действия:

• выбрать оператора мобильной связи, тариф и купить SIM-карту;
• проверить режим использования аппаратов, которые будут применяться для связи с GSM-модулем StarLine A93, а при необходимости изменить его;
• проверить работоспособность SIM-карты;
• установить карту в модуль;
• провести первичную настройку устройства.

Для корректной работы охранного комплекса Старлайн А93 на телефонах, предназначенных для управления, предусматривают возможность идентификации устройства другими пользователями. Работы, связанные со вскрытием блока управления комплексом (установка SIM-карт, дополнительных блоков и т. д.), должны выполняться на обесточенном оборудовании.

Проведение первичной настройки модуля позволяет подключить смартфоны для управления и контроля состояния автомобиля. Кроме того, у сигнализации с автозапуском появляется возможность управления двигателем на расстоянии, превышающем дальность действия брелока. Для функционирования GSM-устройства в его память необходимо записать следующую информацию:

1. Пароль доступа PW. Необходим для идентификации при звонке с незарегистрированного номера. Используется для изменения и записи новых данных с использованием СМС-сообщений.
2. Пароль доступа PS. Применяется для изменения номера владельца, с не значащихся в памяти модуля аппаратов.
3. Номера телефонов, участвующих в управлении подключенной сигнализацией, на которые будут отправляться оповещения.

Следует помнить, что пароли PW и PS не являются PIN-кодом SIM-карты. Для облегчения процедуры записи данных предусмотрена первичная настройка. После подачи питания на блок управления модуль автоматически регистрируется в сети и через 35-40 секунд переходит в режим ожидания. Первый звонок необходимо сделать с приоритетного номера, который будет зарегистрирован как аппарат владельца. Ему будет присвоен индекс М1 (мастер-телефон).

Модуль определит номер и установит соединение. Дальнейший ввод информации осуществляется по голосовым подсказкам. После завершения регистрации на телефон М1 будет отослано сообщение, подтверждающее правильность проведенных действий. С этого момента установлена телефонная диалоговая связь с охранно-телематическим комплексом.

Как установить

Чтобы произвести монтаж аппарата, необходимо следовать инструкции по установке и следующим рекомендациям:

• крышка модуля должна находится сверху;
• корпус блока управления нельзя перекрывать металлическими предметами, т.к. это снизит качество сигнала;
• установку можно производить под дверными панелями и другими облицовочными деталями салона;
• необходимо обеспечить устройству защиту от влаги и высоких температур;
• монтаж не производят вблизи от воздуховодов отопительной системы;
• необходимо удостовериться, что в месте установки связь со спутником устойчива;
• Starline М17 размещают со встроенным электронным модулем, чтобы избежать перехвата сигнала.

Для установки трекера не стоит обращаться в мастерскую. Во-первых, его монтаж не требует особых навыков, а во-вторых, лучше, чтобы никто, кроме самого владельца, не знал о месте расположения маяка.

Схема подключения

Схема подключения устройства выглядит следующим образом:

• Черный кабель подключают к минусовому сигналу электросети машины.
• Красный провод используется для плюсового вывода.
• Синий контакт нужен для дополнительного выходного импульса.
• Зеленый кабель служит для приема сигналов от внешних устройств.

Подсоединение маяка Старлайн М17 осуществляется так:

1. Снимают приборную комбинацию и устанавливают блок управления.
2. Демонтируют декоративную облицовку салона.
3. В освободившееся место монтируют устройство.
4. Подключают модуль к штатной проводке.
5. Фиксируют прибор в посадочном месте при помощи пластиковых стяжек.

Как заставить трекинг работать

Чтобы увидеть машину на карте, отображаемой сайтом Starline или PromaSAT, нужно выполнить обязательный набор действий. Разобрав корпус трекера, произведите установку SIM-карты. Она должна быть активирована, а опция запроса кода PIN должна быть отключена.

Чертеж корпуса маяков G6S

Как поступить дальше, рассматривается в следующей главе.

Инструкция для модуля PromaSAT

Конечно, GPS маячок должен «знать», на какой номер отправлять тревожные SMS. Также он должен сообщить на сайт сервиса, в каком часовом поясе находится пользователь. В общем, две следующих команды являются желательными, но не обязательными. Выполнить их можно до либо после установки модуля:

• 1234,UNO;+7XX – вместо XX подставьте номер телефона;
• 1234,TZN;4:00 – задали пояс «+4 часа по Гринвичу»;
• 1234,MEI – на всякий случай выполнили запрос значения IMEI.

Ответ на последнюю команду модуль навигации пришлет на один номер – тот, который был задан командой «UNO».

Заметим, что номер IMEI относится к GPRS-модему, а не к устройству навигации. И теоретически, к маяку PromaSAT можно подключить внешнее навигационное устройство (см. рис.)

Которое может использовать спутники ГЛОНАСС, GPS или другие, но это не важно – дополнительных настроек в учетной записи делать не потребуется

Сопряжение G6S с внешним навигатором

С использованием протокола GPS слежение за автомобилем осуществляется так: если напряжение на клемме отсутствует, данные на сервер отправляются один раз в 10 минут. А подав напряжение на контакт PIN1, то есть, подключив питание, можно добиться двух результатов: частота отправки повысится до двух сообщений в минуту, будет включен «внешний навигатор» (GARMIN, ГЛОНАСС или другой). И вот, именно в таком режиме нужно проходить регистрацию:

1. Включите питание;
2. Отправьте на модуль команду с параметрами точки APN (см. главу 1);
3. Откройте сайт map.proma-sat.ru, зарегистрируйтесь на нем;
4. Задайте параметры нового трекера: его номер IMEI и так далее.

На всякий случай приводим команды, выполняемые после успешной установки. Команды позволят отключить отправку координат по SMS, а выглядят они так: «1234, USP,1, 024H, O, T», «1234, USP, 0, 024H, O, T».

Базовая настройка модуля Starline

Система GPS, как известно, имеет свои недостатки: например, ее могут попросту отключить. Изготовители модуля M17 (Starline) постоянно подчеркивают, что их устройство совместимо с протоколом ГЛОНАСС. То есть, устройство использует две разных системы навигации, что позволяет повысить точность.

Две разных навигационных системы

Правда, точность определения координат для дистанционного контроля автотранспорта не так уж важна. Возможность подключать разные датчики будет важнее, но у модуля M17 ее как раз нет.

С использованием системы ГЛОНАСС или GPS мониторинг авто модуль проводит все время. Допустим, нужен контроль, включающийся при наличии питания. Тогда на номер модуля отправляют команду «1234 POWER –M+». Есть еще вариант «IN A M+» – контроль действует, когда клемма «Вход» соединена с «массой».

Распайка разъема Starline M17

Чтобы трекинг действовал все время, используют другую команду – «1234MON+». Проводить настройку нужно до установки модуля.

Попробуем задействовать трекинг. Сначала подключают питание, а затем отправляют команды:

1. Модуль навигации должен запомнить ваш номер – отправьте SMS «1234+»;
2. 1234T+4;T – это установка часового пояса (+4 GMT);
3. Верификация: 1234 MAYAKNUM +7XX, где XX – это номер маяка!
4. 1234 INFO – считывание IMEI.

Дальше регистрируют модуль на сайте. А трекинг включают одной из трех команд (см. выше). Индикатор на корпусе модуля к моменту включения должен гореть. Если это не выполнено, то вначале нажимают на сервисную кнопку, а затем отправляют SMS.

Рейтинг лучших GPS трекеров для машины

Подробнее о популярных моделях:

Mini A8

Небольшой компактный прибор с необходимым набором функций. Работает при температуре от -20 до +55 градусов Цельсия. Точность местоположения – около 100 метров. Имеется мобильное приложение для смартфонов. Заряда аккумулятора хватит минимум на неделю. Цена – около 1000 рублей.

ДОСТОИНСТВА:

• компактность
• приятный прорезиненный пластик корпуса
• ОС для работы со смартфонами
• экономичный разряд батареи
• без нареканий выполняет все команды

НЕДОСТАТКИ

не обнаружено

Mini A8

Маяк StarLine M17

Неплохой GPS-трекер с возможностью проследить за автомобилем в режиме реального времени. Подключается к бортовой сети. Имеется возможность автоматического обновления ПО. Настраивается с помощью смартфона через Bluetooth. Цена – от 6600 рублей.

ДОСТОИНСТВА:

• функциональность
• точность определения
• прочный герметичный корпус
• отличный интерфейс на сайте и в приложении
• легко настроить
• в комплекте аккумуляторы и 3 сим-карты на выбор

НЕДОСТАТКИ

• низкая скорость и качество обработки смс команд
• датчик движения имеет склонность к ложным срабатываниям

Маяк StarLine M17

Proma Sat 911

Трекер с автономным питанием от батареек позволит отслеживать автомобиль с помощью смс-информирования или интернета о его местоположении. Прибор надежно защищен от попадания влаги и пыли. Цена – от 5000 рублей.

ДОСТОИНСТВА:

• компактность
• удобный интерфейс настройки
• бесплатный сервис мониторинга с мобильной версией
• работает со спутниковыми системам GPS/ ГЛОНАСС
• работает без нареканий

НЕДОСТАТКИ

не обнаружено

Proma Sat 911

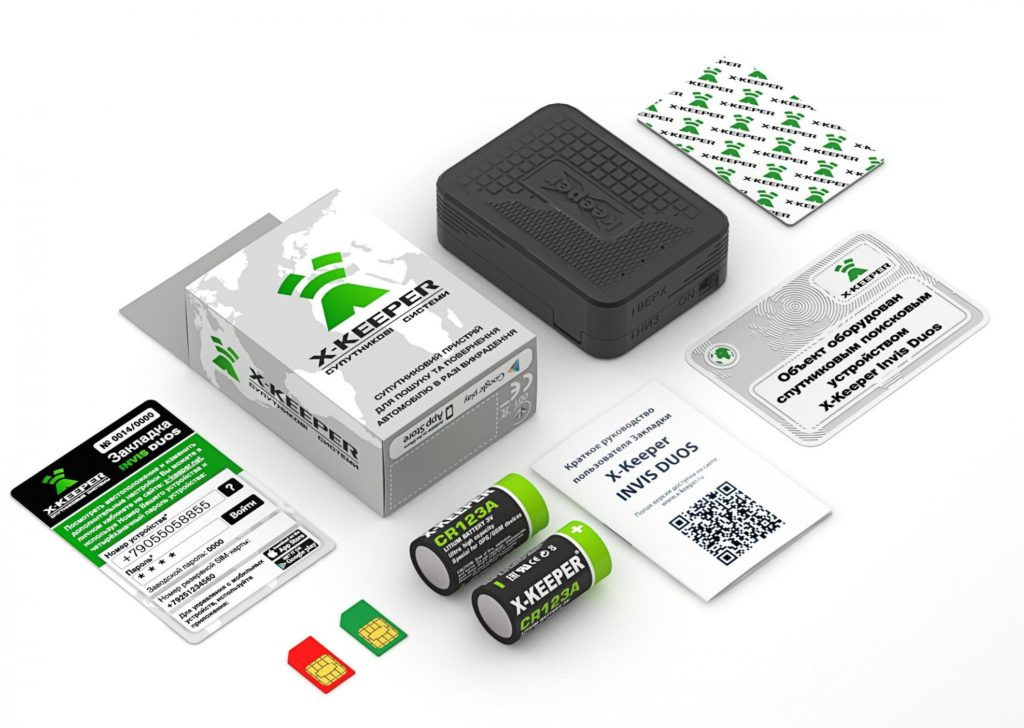

X-Keeper Invis DUOS

Трекер с широким функционалом и поддержкой двух сим-карт. Работает с GPS и ГЛОНАСС. Данные передаются посредством GPRS или СМС. Цена в магазинах начинается от 6500 рублей.

ДОСТОИНСТВА:

• стабильные оповещения
• наличие двух сим-карт
• очень подробная инструкция
• при нулевом балансе устройство продолжает присылать координаты авто
• всегда хорошая связь, ловит в подземных гаражах и парковках

НЕДОСТАТКИ

не обнаружено

X-Keeper Invis DUOS

SE-Маяк+

Маячок от российского производителя с возможностью питания от батареек или бортовой сети машины. Есть возможность отслеживания онлайн через приложение. Цена – от 4300 рублей.

ДОСТОИНСТВА:

• хорошее соотношение цена/качество
• идеальный софт для мониторинга
• возможность использовать свою сим-карту
• подключение к бортовой сети автомобиля
• точно определяет координаты
• адекватная техподдержка

НЕДОСТАТКИ

• по мнению некоторых покупателей, ненадежный (быстро выходит из строя)
• для подключения проводов внешнего питания нужно резать корпус

SE-Маяк+

FindMe F2

Устройство, обеспечивающее повышенную точность определения местоположения по GPS. Погрешность всего 5 метров. Работает при температурах от -20 до +60 градусов. Цена – от 6000 рублей.

ДОСТОИНСТВА:

• высокое качество сборки
• точное определение местоположения
• соответствует заявленным характеристикам
• адекватная тех.поддержка
• понятный личный кабинет

НЕДОСТАТКИ

нелегко настроить

FindMe F2

SOBR Chip-11

Компактное устройство с возможностью скрытой установки в любом месте в автомобиле. Работа устройства обеспечивается батарейками. Защита IP67 гарантирует стойкость к попаданию воды и пыли. Цена – от 4800 рублей.

ДОСТОИНСТВА:

• небольшие габариты
• точное определение местоположения
• удобный интерфейс приложения
• не требуется предварительное программирование сим-карты
• влаго- и пылезащита

НЕДОСТАТКИ

не обнаружено

SOBR Chip-11

Режимы работы

Трекер Старлайн М17 функционирует в 2 режимах:

• стандартный. Базовый режим работы, при котором устройство экономично расходует заряд электропитания. Маяк находится в состоянии «спячки», активируясь через определённые промежутки времени и передавая данные автовладельцу. Пользователь сам устанавливает интервал работы устройства (от 60 секунд до 30 суток).
• тревожный. В данном режиме Старлайн М17 всегда находится на связи.  Пользователь может постоянно получать данные о местоположении автотранспортного средства, ценного груза и т.д.

Внимание! Полного заряда новых аккумуляторов, установленных в маяке, хватит ориентировочно на 7-14 дней работы в таком режиме

Лучшие производители GPS-трекеров 2022

Фары производятся разными компаниями. В обзоре автомобильных GPS-трекеров представлены самые известные из них. В топ вошли бренды, заслужившие доверие пользователей.

«АвтоФон»

Обзор открывает отечественный бренд, выпускающий линейку хороших маяков для автомобилей. Устройства надежны, просты в эксплуатации, безотказно работают даже в плохих погодных условиях.

Трекеры оснащены специальными сим-картами или сим-чипами. Вам не нужно покупать ничего дополнительно. Для синхронизации с телефоном сотрудники компании создали приложение AutoFon KSA».

X-Keeper

Компания выпускает только одну модель. Автомобильный GPS-трекер оснащен слотами для двух SIM-карт. Трекер чувствителен к спутниковым сигналам, прост в настройке, удобен в использовании, хорошо работает при высоких и низких температурах. Правда, имеет недостаточную защиту от влаги. Вам нужно установить его внутри автомобиля, а не снаружи.

«УльтраСтар»

В рейтинге GPS-трекеров для автомобилей нельзя не отметить компанию UltraStar из Санкт-Петербурга. Выпускает фары под брендом Starline. Устройства мгновенно передают координаты, полноценно работают вне зависимости от погодных условий. Правда, функционал у таких трекеров меньше, чем у автомобильных маяков от компании «АвтоФон».

«Вега-Абсолют»

Завод находится в Новосибирске. В продуктовую линейку входят 4 модели трекеров, отличающихся мощностью аккумулятора и способом крепления. Существуют маяки, которые крепятся с помощью магнита и саморезов. Правда, они выполняют только поиск, для мониторинга устройства не предназначены.

GoSafe

Компания находится в Китае. Модели GPS-трекеров этого бренда не требуют стационарного подключения, работают автономно. Маяки позволяют следить за маршрутом автомобиля, оборудованного микрофоном. Можно создать двустороннюю связь, например, диспетчера с водителем при перевозке грузов, работе в такси.

iRZ Online

Компания производит три модели GPS-маяков под торговой маркой FindMe. Это простые в использовании устройства, определяющие точные координаты автомобиля. Правда срок службы батареи не превышает полутора лет. Вы можете использовать этот трекер бесплатно только в течение двух лет.

Настройка маяка

Перед эксплуатацией надо убедиться в правильности подключения устройства, поэтому маяк следует включить. При активации на корпусе «девайса» загорится светодиодный индикатор.

Основные настройки

При первичной регулировке параметров используются следующие команды:

Команда	Функция
1234PASSWORD	Команда для смены пин-кода: 1234 — пароль, который назначается устройству изначально при производстве; статус — команда для определения необходимости указания кода при передаче сообщений. Если в скобках написать «+», то функция включится, если «-» — отключится.
1234Т	Команда для автоматической настройки времени и даты. Если этот параметр надо настроить вручную, то отправляется сообщение с текстом: 1234Т: время выбирается в формате ЧЧ: ММ, дата — ДД. ММ. ГГГГ.; для назначения часового пояса используется стандарт всемирного координированного времени.
1234В1	У пользователя есть возможность настройки двух будильников
1234F	Настройка типа сообщений: если в скобках указывается символ L, то СМС будут приходить в формате ссылки; если Т — в текстовом формате; если LT — совмещенный тип сообщений.
1234ENGLISH или 1234RUSSIAN	Для выбора языка приходящих СМС применяются команды

Об основных настройках, а также об использовании Личного кабинета для управления «маячком» М17 Старлайн рассказал пользователь Олег Успенский.

Расширенные настройки

Команда	Функция
1234М	Запрос баланса счета
1234I	Автоматическое распознавание мобильного оператора сотовой связи
1234NAME	Назначение нового имени устройству
1234NAME?	Узнать название «маячка» в данный момент
1234PARAMS	Диагностика настроек и режима действия устройства
1234RESET	Сброс всех выставленных параметров до заводских

Сервисные функции

Команда	Функция
1234FWUPDATE	Проверка версий программного обеспечения: если при диагностике устройство не определит наличие новой прошивки, в ответ на телефон пользователя придет сообщение «Отмена обновления ПО»; если имеется новая версия программного обеспечения, то поступит СМС с текстом «Запущен процесс обновления ПО».
1234INFO	Запрос сервисной информации. В ответном сообщении указывается: серийный номер устройства; версия прошивки; идентификатор; температура «гаджета»; напряжение аккумулятора.
1234USSD	Текст для отправки кратких команд. Они могут использоваться для: определения баланса счета; изменения тарифа; активации и выключения услуги.
1234REPORT	Отправка отчета о функционировании устройства
1234RESTART	Перезагрузка «маячка». При ее успешном проведении на номер автовладельца поступит соответствующее сообщение.
1234??	Запрос команд настройки

Канал «Vafin73» рассказал об изменении параметров поискового устройства М17 Старлайн, а также об использовании сервисных опций.

Как установить и настроить

После приобретения выбранного маячка, необходимо произвести его установку и настройку. Возможно что для установки потребуется дополнительно приобрести какие-нибудь материалы. Хотя, как правило, всё необходимое идёт сразу в комплекте так что дополнительно ничего приобретать не надо. Но если ваш выбор пал на модель откровенного китайского производства, то будьте готовы к дополнительным расходам.

Не забудьте перед установкой вставить в маяк СИМ-карту и, если необходимо, батарею. Ведь после установки сделать это будет затруднительно, а порой и невозможно. Тогда придётся демонтировать устройство (это сделать порой гораздо сложнее чем установить) а затем, после установки всех необходимых для работы деталей монтировать заново.

После установки надо настроить ваш датчик-GPS на работу в соответствии с необходимостью и вашими желаниями. Настройка такого устройства очень специфична для каждой модели и производить её надо в строгом соответствии с инструкцией к конкретной модели.

Устройство и принцип действия

В маяк встроен передатчик и приемник GPS-сигнала. Во время работы устройство связывается с ближайшим спутником глобальной системы позиционирования с целью обмена данными о текущем местоположении транспортного средства. Получив данные о текущем расположении автомобиля, передатчик пересылает их на смартфон либо компьютер владельца.

Обязательными элементами конструкции GPS-маяка являются:

• приемник сигнала GSM и GPRS;
• GPS-антенна (встроенная или наружная);
• аккумулятор для автономной работы;
• встроенный модуль памяти для хранения и обработки данных;
• разъем для подключения к компьютеру или мобильному устройству.

В большинстве моделей предусмотрен разъем для сим-карты, необходимой для стабильного обмена данными GSM. Пользоваться глобальной системой спутникового позиционирования GPS может каждый водитель без абонентской платы. Плата может взиматься, например, за использование GSM связи для передачи данных и другие дополнительные услуги, которые могут возникнуть в процессе использования трекера.

Основные понятия

Разберемся с тем, что такое трекинг. Любой GPS маячок может работать в таком режиме: отправляете SMS – получаете координаты. С использованием спутниковой навигации, такой как ГЛОНАСС или GPS, координаты определяются точно. Но сами изготовители оборудования, в том числе фирмы PromaSAT и Starline, снабдили владельцев сервисом, позволяющим вести мониторинг автотранспорта без необходимости «общения по SMS»:

• map.proma-sat.ru – сервер PromaSAT;
• www.starline-online.ru – сайт для пользователей продукции Starline.

Чтобы зарегистрироваться на сайте, нужно знать цифры IMEI своего трекера.

Пароль и логин при регистрации нужно придумать самому:

Скриншот сайта map.proma-sat

Регистрируя второй GPS маячок, то есть еще одну машину, не надо создавать новую учетную запись. Что и позволяет вести контроль автотранспорта в масштабах небольшого предприятия, оплачивая при этом только связь. А протоколом связи, если говорить о режиме трекера, является «GPRS». Поэтому, выполнив установку, устройству обязательно передают данные, являющиеся параметрами точки APN:

• 1234, I, сервер, логин, пароль – SMS-команда для пользователей M17;
• 1234, APN, сервер, логин, пароль – формат SMS для настройки модуля PromaSAT.

Законодательство против GPS-трекеров

Начнём с того, что случаи предъявления обвинений на территории РФ за приобретение трекеров действительно есть. Покупателям данного вида товаров инкриминируют нарушение статьи 138.1 Уголовного Кодекса Российской Федерации «Незаконный оборот специальных технических средств, предназначенных для негласного получения информации»

Споров и контраргументаций в интернете огромное множество, мы же заострим внимание на одном

Приведём цитату из Статьи 138.1 УК РФ:

далее идёт перечисление возможных мер, применяемых к нарушителям.

А теперь цитата из комментария к статье:

Комментарий основывается на Постановлении Правительства РФ от 01.07.1996 N 770. Отсюда сразу видно, что если GPS-трекер не оснащён микрофоном, то относить его к специальным техническим средствам, предназначенным для негласного получения информации, не представляется возможным.

Более того, согласно Постановлению Конституционного Суда Российской Федерации от 31 марта 2011 г. N 3-П город Санкт-Петербург «по делу о проверке конституционности части третьей статьи 138 Уголовного кодекса Российской Федерации в связи с жалобами граждан С.В. Капорина, И.В. Коршуна и других», в действиях лиц, приобретающих и использующих бытовые устройства типа видеорегистраторов и GPS-трекеров по прямому назначению и в личных целях, отсутствует состав преступления. Цитата:

Несмотря на всё вышесказанное, необходимо подчеркнуть:

Все действия по производству, приобретению, сбыту и использованию технических средств, описанных и не описанных в данной статье, вы совершаете исключительно под свою ответственность и на своё усмотрение. Ни администрация сайта mirAdmin, ни авторы данной статьи не несут ответственности за возможные последствия и законность ваших действий

Параметры выбора

Для продвинутых пользователей рекомендуется выбирать модели с отслеживанием геолокации в режиме реальной жизни и сертифицированной лицензией. Воспользовавшись поисковыми системами, можно найти 3 наиболее популярные позиции в разных категориях и сравнить их по техническим параметрам.

Критерии, по которым стоит выбирать GPS трекер:

Точность отображения данных. При работе модель должна передавать максимально точные координаты, чтобы владелец имел проверенную информацию. Лидером в точности отображения данных является техника Trackimo. Продукция компании передает геолокацию с точностью до 2.5 метров. Одна из моделей получила звание лучшей на Aliexpress.

Чувствительность слежки

Зачастую устройства имеют тип скрытого трекера, поэтому важно передать данные, даже если объект вне зоны видимости. Например, автомобиль стоит в гараже.

Частота передачи

В журнале памяти хранится вся информация об объекте в течение определенного времени. Владелец получает данные через установленный временной интервал.

Длительность автономной работы. Если подключить модель через бортовую панель автомобиля, то это позволит ему работать практически бесперебойно. При использовании модели вне радиусе аккумулятор будет быстрее садиться. Дешевые варианты не отличаются автономностью.

Можно ли заглушить трекер

Вопрос о том, можно ли заглушить сигнал GPS и как это сделать, довольно актуален. Современные модели GPS-маяков защищены от неблагоприятных факторов, в том числе от намеренных попыток прервать связь между устройством и спутниковой системой.

В случае, если на трекер воздействуют источники сильных помех, в аппарате срабатывает датчик и владельцу приходит уведомление на мобильный телефон. В продвинутых моделях присутствуют системы, направленные на защиту от «глушилок» сигнала. Они способны с высокой точностью отслеживать текущую позицию автомобиля даже при воздействии сильных помех.

Ранее вывести прибор из строя можно было путем отключения питания, то есть извлечения аккумулятора из транспортного средства. Новые GPS трекеры имеют встроенную батарею, благодаря которой могут длительный промежуток времени работать без подключения к внешнему источнику питания.

Причины отсутствия сигнала

Можно выделить две основные группы неисправностей: аппаратные и программные. Первые устраняются квалифицированными специалистами в сервисных центрах, а вторые можно исправить в домашних условиях.

• Аппаратные – компонент способен выйти из строя после механического воздействия на корпус устройства, например, падения или сильного удара. Причиной поломки может стать и попадание жидкости на основную плату, с последующим окислением контактов.
• Программные – заражение вредоносным программным обеспечением, неправильная прошивка или сбои при обновлении – всё эти неисправности способны повредить драйвер место определения.

Режимы работы GPS-маяка М17 Старлайн

Устройство охраны для защиты от угона может действовать в двух режимах — нормальном и тревожном. В зависимости от этого определяются основные параметры работы «маячка».

Нормальный

В таком состоянии большую часть времени устройство проводит в режиме сна. Маяк предварительно настраивается на включение в определенные часы, когда наступает сеанс связи. При активации установленный «гаджет» отправит информацию о координатах транспортного средства на номер автовладельца. Пользователь самостоятельно настраивает временной интервал, который может составить от 1 до 30 дней.

Особенности работы нормального режима:

• заряд батареек расходуется более экономно;
• есть возможность скрытого монтажа и подсоединения маячка — для питания устройства внешние батареи и аккумуляторы не потребуются.

Режим тревоги

В таком состоянии «маячок» всегда находится на связи. Благодаря этому автовладелец может в любой момент отправить сообщение на устройство и получить ответ. Если маяк работает в режиме тревоги, то заряда его встроенных батареек может хватить не более, чем на 2 недели. Поэтому в таком случае рекомендуется подключать GPS-трекер М17 Старлайн к аккумулятору автомобиля.

Канал «Avtoinstall» рассказал о режимах действия GPS-трекера М17 Старлайн и показал, что нужно делать при угоне авто.

Установка маяка

Перед установкой маяка необходимо учесть ряд нюансов:

• крышка устройства должна быть направлена вверх;
• нельзя размещать девайс рядом с металлическими изделиями или в местах, подверженных воздействию влаги;
• при самостоятельном монтаже устройств М15 и М17 место установки необходимо протестировать на предмет устойчивой связи со спутниками.

1. В автомобиле выключается все электрическое оборудование и зажигание. Открывается капот транспортного средства, от аккумулятора отсоединяется отрицательная клемма.
2. Производится подготовка места установки и подключения. Как правило, блок управления сигнализацией располагается за панелью приборов, поэтому маячок ставится там же. Выполняется снятие пластиковой облицовки, отсоединяются все болты и фиксаторы, которые крепят контрольный щиток.
3. Производится демонтаж «приборки». При выполнении этой задачи необходимо отсоединить разъемы с проводами, расположенные с обратной стороны.
4. В маячок устанавливается рабочая SIM-карточка. Можно не использовать элемент, который входит в комплектацию. Главное, чтобы карта была настроена на работу в режиме GPRS. Чтобы произвести регистрацию устройства, его нужно просто включить, для этого на корпусе имеется специальная кнопка.
5. Производится подключение маячка к штатной системе проводки. Для этого должен быть предусмотрен специальный разъем.
6. Выполняется фиксация устройства на ровной поверхности. Для этого можно использовать двусторонний скотч или пластиковые стяжки. После монтажа все декоративные элементы облицовки салона устанавливаются на место.

Алгоритм подключения

Пошаговое подсоединение основных контактных элементов выглядит так:

1. Провод в черной оболочке предназначен для подачи отрицательного импульса бортовой сети. Это — «заземление» или масса. Его необходимо соединить с любым болтом, установленным в кузове автомобиля. Допускается прямое подключение к отрицательной клемме аккумулятора.
2. Контактный элемент в красной изоляции — положительный контакт. Поскольку для питания применяется бортовая сеть с напряжением 12-24 вольта, данный выход надо соединить с плюсовой клеммой аккумулятора.
3. Кабель в синей оболочке — дополнительный выходной канал. Максимальное значение тока на линии должно составить не более 0,2 ампер. Если эта величина будет выше, то пользователь должен установить на цепь дополнительное реле.
4. Контакт в зеленой изоляции применяется для подачи на устройство импульсов от внешнего оборудования.

Основные различия между трекером и маяком

Различия между устройствами:

• Режим работы у трекера постоянный, у маяка – интервальный.
• Основная функция трекера – логистическая, дополнительная – охранная. Основная функция маячка – пассивная охрана и поиск объекта.
• И маячок, и трекер оснащены внутренним аккумулятором. Но для маячка он служит основным источником питания, а для трекера, работающего преимущественно от бортовой сети, – резервным.
• Продолжительность автономной работы автомобильного трекера – 2–3 суток, портативной туристической модели – до суток. Маячок, активизирующийся раз в сутки, может работать без подзарядок до 4 лет, в режиме тревоги – до 15 суток.
• Для корректной работы трекера необходим хороший уровень сигнала от спутников. Маяк в случае экранирования спутникового сигнала переключается на вышки сотовой связи. Точность определения координат при этом падает, но для обнаружения угона и поиска объекта ее вполне достаточно.

ВЫВОДЫ

Мы
сравнили пять маяков, запущенных в режиме поиска автомобиля. При свежих
батареях они смогли продемонстрировать работоспособность от десяти дней до
месяца работы в режиме выхода на связь один раз в час. Маяки работали как в
помещении, так и в автомобиле все одновременно, поэтому можно считать, что условия
у всех были одинаковыми.

Сделаем
небольшие сравнительные оценки в дополнение к результатам тестов.

Полученный
результат нельзя было предсказать, оценивая только энергетические показатели
батарей. Те устройства, которые мы считали безоговорочными лидерами, в
реальности оказались аутсайдерами, и наоборот.

Количество
выходов на связь комплексно говорит об энергоэффективности работы маяка в
активном режиме. Насколько он экономно расходует батареи в режиме поиска
спутников, связи с базовой станцией и т.д. Чем меньше энергии израсходуется в
этот момент, тем больше сеансов связи сможет провести устройство. В этом тесте
первое место занял маяк «АвтоФон АЛЬФА» (798 сеансов) за которым идет Proma Sat
911 Mini .

Если
говорить про минусы, то нас очень удивили два маяка. Во-первых, FindMe F2. В
нем используются самые продвинутые и мощные батареи суммарной емкостью 3600 мА·ч.
Однако маяк сделал самое низкое количество выходов на связь. Вполне возможно,
что при более редких сеансах он продемонстрировал бы лучшие результаты.
Отметим, что после того, как маяк перестал выходить на связь, он еще два раза
просыпался и сообщал о себе – скорей всего за счет либо повышения температуры
батареи, либо накопления остаточного заряда.

Работа
GPS приемника по поиску текущих координат является одним
из самых энергозатратных режимов работы поискового маяка. Особенно драматично
он сказывается на питания при попытках поиска сигнала в закрытых помещениях. Когда
приемник не может с первого раза «найти спутники». На диаграмме приведен процент
количества точек определённых с точность GPS
позиционирования
относительно общего количества сеансов связи устройства.

Во-вторых,StarLine Маяк М15 ЭКО. Также используя очень
мощные источники питания (две батареи CR123), он произвел
очень небольшое количество выходов на связь. При этом его программа мониторинга
оказалась самой слабой из всех. Скорей всего виной тому является
неоптимизированный режим работы устройства во время активности.

Остальные
три маяка также дали поводы для удивления.

Proma
Sat 911 Mini – самый большой процент выходов на связь с получением данных GPS-мониторинга.

«АвтоФон
АЛЬФА» – рекорд по количеству сеансов связи на одном источнике питания. Его
результат в 798 сеансов связи более чем в три раза превысил результат
аутсайдера теста.
