Ремень навесного и цепь грм solaris. все нюансы замены

Замена ремня генератора lada largus (ваз ларгус)

Инструменты:

  • Накидной ключ или головка на 13;
  • Головка на 18 с трещоткой;
  • Шестигранник на 6 или стержень диаметром 6 мм.

Примечания:

В зависимости от комплектации автомобиля существуют три варианта схем привода вспомогательных агрегатов:

  • с усилителем рулевого управления и кондиционером;
  • с усилителем рулевого управления, без кондиционера;
  • без усилителя рулевого управления и кондиционера.

В соответствии с регламентом технического обслуживания замену ремня привода вспомогательных агрегатов на автомобиле, оборудованном только усилителем рулевого управления, проводим через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния, на остальных автомобилях — через 120 тыс. км или через 6 лет.

Работу выполняем на смотровой канаве или эстакаде. При каждом техническом обслуживании рекомендуем проверять состояние ремня. Ремень необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.

Вариант 1

Натяжение ремня автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека.

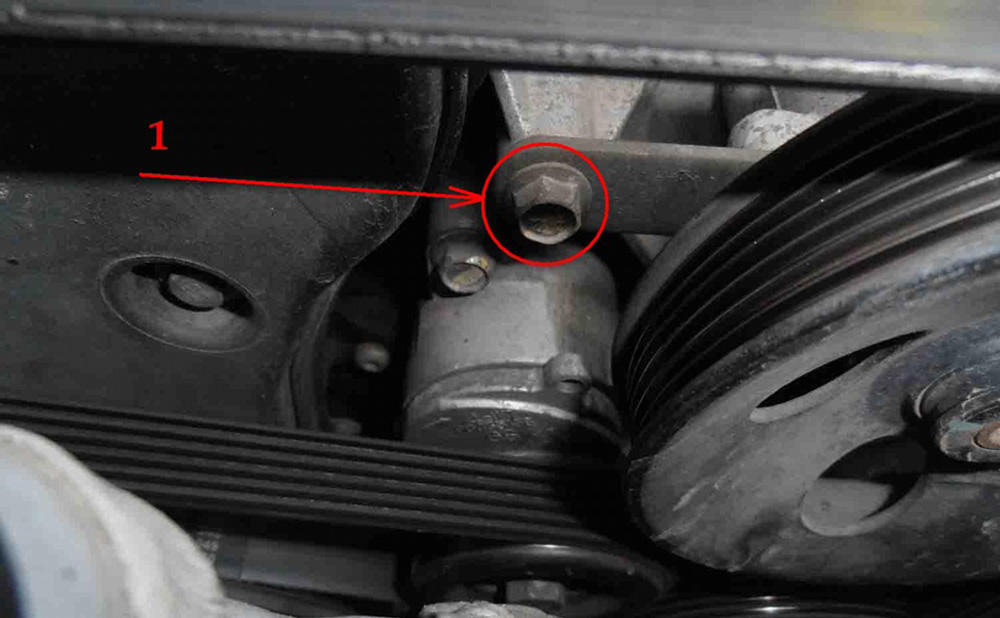

1. Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку на 13 на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства (для наглядности показано на снятом двигателе).

2. Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник на 6 или стержень диаметром 6 мм.

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления и с кондиционером:

1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — шкив компрессора кондиционера; 6 — опорный ролик; 7 — ремень.

3. Снимаем ремень привода вспомогательных агрегатов.

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиклиновой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

Замена опорного и натяжного роликов

1. Для замены опорного ролика накидным ключом или головкой на 13 отворачиваем болт его крепления.

Общая информация и ресурс узла

На нашей машине используется автоматический натяжитель ремня. Одинаковый для двигателей 1.4 и 1.6 . Удобно, не нужно заниматься контролем натяжения и подтяжкой ремня. Но и минусы у него тоже есть.

  1. Низкий ресурс для такого узла. Не у всех машин. Подробности ниже.
  2. Довольно высокая цена. Хороший аналог стоит примерно как оригинал. Дешевые дубли это выброшенные деньги.

По статистике ремонта ресурс у всех разный. Причем, какой-то связи с годом выпуска или объемом двигателя нет. Замечено, что при отсутствии или сломанной нижней правой пластиковой защиты срок службы меньше, и на машинах без кондиционера при прочих равных ресурс всегда больше.


Пластиковая правая защита продлевает жизнь натяжителю

Основные проблемы в диапазоне 60 000 — 180 000 , но нужно отметить что есть машины с пробегами 200 000 — 300 000.

Интересный факт: на новом Солярисе 2 с двигателем 1.6л отказались от автоматического натяжителя. Ремень стал натягиваться по старинке генератором.

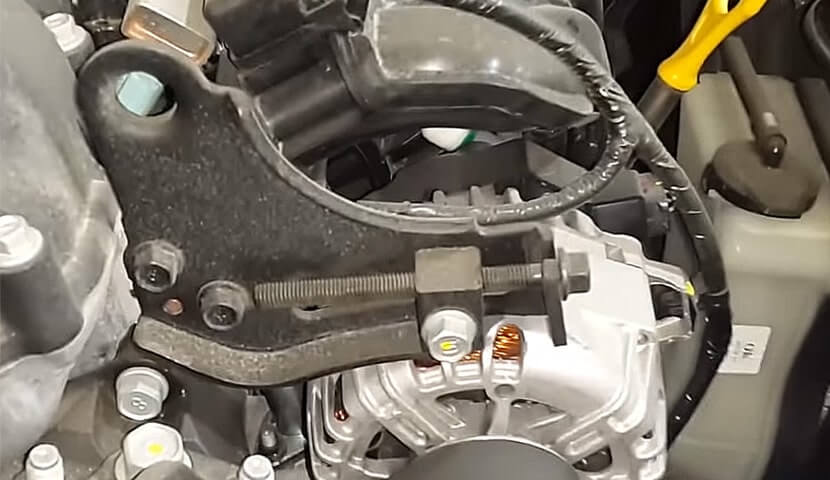

Солярис 2 с двс 1.6л, ремень натягивается генератором

Регламент ТО Хендай ix35

В 2009 южнокорейская компания Hyundai, осуществила рестайлинг популярной модели Hyundai Tucson, впоследствии получившие название Tucson II (LM). На мировой рынок данная модель поставлялась с 2010 года и стала более известна как Hyundai ix35. Поэтому технический регламент обслуживания (ТО) Хендай ix35 (EL) и Tucson 2 абсолютно идентичен. Первоначально автомобиль комплектовался двумя двигателями, бензиновым G4KD (2.0 л.) и дизельным D4HA (2.0 л. CRDI). В дальнейшем авто «дооборудовали» бензиновым двигателем 1.6 GDI и дизельным 1.7 CRDI. В России официально продавались только автомобили с дизельными и бензиновыми двигателями объёмом 2.0 литра. Так что рассмотрим карту регламентных работ и номера необходимых расходников (с их стоимостью) именно для Тускона (он же Айикс 35) с мотором 2,0.

Периодом для замены основных расходных материалов при прохождении ТО является пробег в 15000 км или 1 год эксплуатации. Для автомобиля Хендай ix35 в общей картине прохождения ТО можно выделить первые четыре обслуживания. Поскольку дальнейшие техническое обслуживание является цикличным, то есть повторением предыдущих периодов.

Таблица объема технических жидкостей Hyundai Tucson ix35
Двигатель Масло двигателя(л) ОЖ(л) МКПП (л) АКПП (л) Тормоз/Сцепление (л) ГУР(л)
Бензиновые двигателя
1.6 L GDI 3,6 7,0 1,8 7,3 0,7 0,9
2.0 L MPI 4,1 7,0 2,1 7,1 0,7 0,9
2.0 L GDI 4,0 7,0 2,22 7,1 0,7 0,9
Дизельный агрегат
1.7 L CRDi 5,3 8,7 1,9 7,8 0,7 0,9
2.0 L CRDi 8,0 8,7 1,8 7,8 0,7 0,9

Таблица регламента ТО Хендай Туссан ix35 выглядит следующим образом:

Признаки неисправности натяжного ролика ремня генератора

Для начала убедитесь в том, что необходима замена ролика натяжителя ремня генератора. Признаки его неисправности перечислены ниже:

  • генератор не обеспечивает полную зарядку бортовой сети либо она вообще не получает электроэнергию;
  • со стороны, где находится ремень, слышен звук, похожий на пищание;
  • слышен гул;
  • ролик или ремень очень вибрируют при работающей силовой установке;
  • в ролике присутствует люфт;
  • ремень изношен с одной стороны.

Некоторые из этих признаков могут означать неисправность элементов, приводящих ролик в действие. Гул и пищание могут свидетельствовать об износе подшипников насоса ГУР, кондиционера или компрессора. Неисправность может заключаться и в самом генераторе.

Порядок замены

Вот мы и подошли к главной теме этой статьи. Здесь мы будем говорить о том, как можно самостоятельно провести процедуру замены цепи ГРМ. С начала о том, что нам, собственно, для этого понадобится. Конечно же, придется сходить в магазин и купить там новый расходник. Речь здесь идет не только о самой цепи, скорее всего, заменить придется еще и натяжитель, и успокоители. Как и все расходные материалы, они тоже нуждаются в периодической замене. Также вам придется приготовить комплект ключей, головок, отвертки с разными жалами, домкрат и вороток. Если все это у вас уже под рукой, тогда можно начинать.

Замена ремня навесного оборудования

Ремень кондиционера Хендай Солярис хорошо видно под крышкой капота. Вы можете с легкостью увидеть его состояние. Если он начал разваливаться, на нем виднеются задиры или неравномерный износ. В таком случае, приводной ремень необходимо заменить.

Схема обхода ремня привода навесного оборудования Хендай Солярис

Резиновые ремни обладают свойством стареть спустя определенный промежуток времени. Даже если он не выходил регламентированный срок службы, но прошло много времени, ремень стоит заменить. Следите, чтобы на него не попадали антифриз или масло. Это агрессивные жидкости, которые разъедают резину.

Износ натяжного ролика также можно заменить в процессе визуального осмотра. На нем появляется выработка от ремня, которая легко нащупывается руками.

На самом деле, натяжитель — это больное место Хендай Солярис 1,4. Уж очень быстро он выходит из строя. Так что регламентированный срок в 150 000 км пробега лучше сократить до 50 000 км.

Изношенный ролик также проявляется стучанием при запуске двигателя на холодную. С прогревом, посторонние звуки исчезают. Если натяжитель сильно изношен, стук и скрипы будут постоянными.

В качестве аналогов можно использовать ремни и ролики Miles. Это запчасти средней ценовой категории с неплохим качеством.

Ролик лучше менять вместе со всем механизмом натяжения.

Для замены ремня понадобятся такие инструменты:

  • удлинитель;
  • ключ на 12 мм;
  • ключ на 14 мм;
  • домкрат.

Процесс замены ремня без снятия ролика:

  1. Откройте капот.
  2. Ослабьте верхнее крепление генератора ключом на 12 мм.
  3. Ослабьте нижнее крепление генератора ключом на 14 мм.
  4. Открутите верхнее крепление до конца.
  5. Вставьте ключ на натяжной ролик и потяните его в сторону салона.
  6. Когда натяжение ослабится, скиньте ремень со шкивов.
  7. Наденьте и натяните новый ремень.

Процесс замены ремня вместе с роликами:

  1. Откройте капот.
  2. Открутите верхний ролик.
  3. Снимите ремень.
  4. Выверните рулевое колесо вправо.
  5. Через проем возле правого колеса, ключом на 14 мм, открутите нижний болт натяжителя.
  6. Снимите ремень.
  7. Установите новые ролики.
  8. Натяните ремень, накидывая гладкой стороной на гладкую часть ролика, а зубчатой стороной — на шкив. На последнем этапе одной рукой оттяните ремень, а второй накиньте его на натяжитель.
  9. Отведите генератор на штатное место, набрасывая ремень на шкив генератора.
  10. Закрутите болты.
  11. Убедитесь, что зубья шкивов соответствуют полозьям ремня.
  12. Запустите двигатель и проверьте работоспособность ремня.

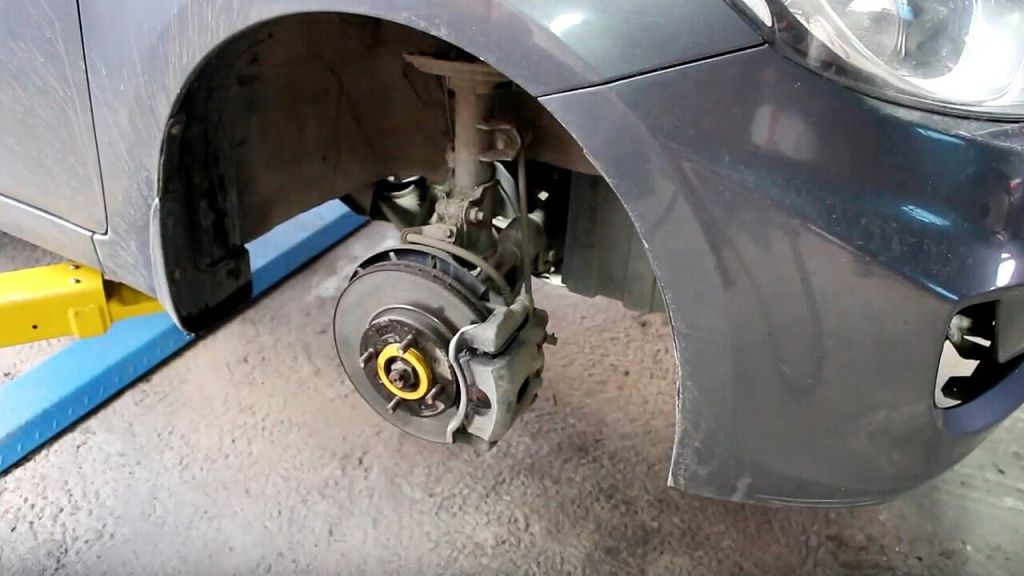

Для неопытных водителей, на пятом шагу потребуется поддомкратить автомобиль и снять правое колесо. Тогда подлезть к болту натяжителя будет значительно проще.

Для того, чтобы заменить обводной ролик, придется снимать пластиковый кожух за колесом. Это делается с помощью ключа на 10 мм. В автомобилях с защитой картера двигателя, потребуется открутить два болта металлической пластины и сдвинуть ее вниз.

Будто натянуть, подвести или обессилить приводной ремень

Если причиной свиста, визга или скрипа стал ремень, какой ослаб, в результате чего он проскальзывает на шкивах, то если ремень не имеет признаков износа или повреждения, для того чтоб прибрать посторонний звук необходимо подвести ремень.

На примере ремня генераторы это делается с помощью регулировочного специального болта (на современных автомобилях) или с помощью регулировочной планки (на более старых машинах).

Этак, чтобы подтянуть ремень генератора на современном автомобиле необходимо сделать следующее:

— Ослабьте немножко крепежные болты генератора (верхнее и нижнее крепление)

— Поверните регулировочный болт в сторону хода часовой стрелки, отводя генератор от блока двигателя и разом проверяя уровень натяжки ремня

— Затем затените гайки крепежных элементов генератора

Обратите внимание, что в некоторых системах автомобиля процесс натяжки приводных ремней, чересчур трудоемкий и требует применения специального инструмента. Внимание

На рынке и во многих автомобилях в натуральный момент получили распространение нового поколения поликлиновые эластичные ремни. Этак, одна из известных мировых производителей, подобных ремней, является бражка Elast. Их продукция зарекомендовала себя лучшим образом. Эта бражка является официальным поставщиком многих автозаводов. Эластичные поликлиновые ремни не требуют натяжки и подтягивания и т.п. Благодаря их конструкции и материалу такие ремни не растягиваются. Будто правило, такие приводные ремни служат возле 120,000 километров пробега

Внимание. На рынке и во многих автомобилях в натуральный момент получили распространение нового поколения поликлиновые эластичные ремни

Этак, одна из известных мировых производителей, подобных ремней, является бражка Elast. Их продукция зарекомендовала себя лучшим образом. Эта бражка является официальным поставщиком многих автозаводов. Эластичные поликлиновые ремни не требуют натяжки и подтягивания и т.п. Благодаря их конструкции и материалу такие ремни не растягиваются. Будто правило, такие приводные ремни служат возле 120,000 километров пробега.

Однако для его первоначальной натяжки необходим особый инструмент.

Во многих автомобилях также применяются специальные натяжными роликами ремня, что избавляет водителей от постоянного подтягивания ремней. Одинешенек-единственный недостаток такой конструкции, это, будто правило, при замене приводных ремней необходимо также менять и натяжной ролик, этак будто его повторное использование совместно с новым ремнем невозможна.

Как отремонтировать генератор?

Если причина выхода из строя генератора ясна, то необходимо:

Проверить предохранитель и его контакты с гнездом в случае постоянного низкого заряда батареи.
Для того чтобы заменить диоды, придется снимать генератор и перепаивать их вручную.
В случае повреждения обмотки ее нужно заменить.
Если оборвана электропроводка, придется производить замену или ремонт роторного механизма.
Если генератор издает гул во время эксплуатации, следует перебрать подшипники ротора. Если они подверглись износу и люфтят, устройство подлежит замене. Если гул слабый, подшипники достаточно изъять, очистить и смазать

Кроме этого, в данном случае следует обратить внимание на щетки генератора. Возможно, причина постороннего звука кроется именно в них.

Чаще всего выход из строя генератора можно устранить самостоятельно, но бывают случаи, когда единственным выходом становится его замена. Чтобы избежать неисправностей с генератором, следует:

  • время от времени производить проверку работы электросети;
  • отслеживать силу света задних и передних фар;
  • следить за состоянием приводного ремня;
  • прислушиваться к звуку работающего генератора.

В результате следует сказать, если при работе автомобиля была замечена хотя бы небольшая неисправность или посторонний звук от генератора, его следует немедленно устранить, чтобы избежать полной замены устройства в дальнейшем.

Как заменить агрегатный ремень Хендай Солярис?

Замена вспомогательного элемента привода производится при появлении первых признаков:

  • отслоения ткани или резины;
  • трещин;
  • надрывов;
  • подтеков масла, что говорит об утечках из двигателя;
  • иных механических повреждений.

Лопнувший в дороге из-за недогляда водителя небольшой ремешок при отсутствии запасной детали и неумении провести ремонт своими руками приведет к необходимости эвакуации автомобиля на сервис.

Чтобы произвести замену своими руками, необходимо:

  • открыть капот;
  • при помощи монтажной лопатки или отвертки отжать кронштейн приводного ролика;
  • снять деталь с роликов;
  • проверить работоспособность натяжного ролика, несколько раз провернув его. Если чувствуется сопротивление, и ролик вращается очень туго, его придется менять. Для этого подойдет разводной ключ с головкой на 17;
  • установить снятые элементы обратно. Внутренние ручьи шкивов при укладке должны оставаться свободными;
  • повернуть коленчатый вал на три оборота и добиться правильного расположения детали относительно привода вспомогательных агрегатов на шкивах;
  • на финальном этапе проконтролировать, совпадает ли выступ в корпусе ролика с углублением.

Вызывает вопрос у водителя и как натянуть ремень на Хендай Солярис, если он ослабел. Это сделать несложно. Для этого потребуется по шагам, описанным выше, заменить ролик, не меняя ремешок на новый, и произвести его натяжку.

Меняем цепной привод ГРМ своими силами

Помните, что производить работы можно только при остывшем двигателе. От аккумулятора нужно отсоединить левую клемму, что приведет к обесточиванию автомобиля.

  1. Снимаем кожух с блока цилиндров. Для этого придется отвернуть 16 болтов.
  2. Снимаем катушку зажигания.
  3. Отсоединяем шланг вентиляционной системы.
  4. В разъеме крышки блока цилиндров есть прокладка. Не забудьте ее извлечь.
  5. Прокладка есть и в блоке свечных колодцев. Ее оттуда тоже необходимо извлечь.
  6. Все посадочные поверхности нужно как следует очистить от загрязнений, следов масла и использованного герметика.

Все это были только подготовительные процедуры, после которых можно приступать к непосредственному снятию цепи ГРМ.

1. Поршень первого цилиндра устанавливаем в положение мертвой точки.
2. Подготавливаем тару и сливаем в нее моторное масло.
3. Теперь приступаем к снятию силового агрегата. Начнем с его верхнего кронштейна.
4. Снимаем привод вспомогательных конструкций.
5. Демонтируем насос рулевого гидроусилителя. Здесь нам придется отвернуть несколько болтов. Отводим гидроусилитель в сторону.

6. Снимаем натяжитель, для чего придется предварительно выкрутить болт его крепления.
7. Теперь снимаем нижний кронштейн правой опоры. Крепится он четырьмя болтами.
8. У привода вспомогательных агрегатов есть натяжной ролик. Именно его и нужно снять на следующем этапе.
9. Снимаем насос воды.
10. Снимаем шкив генератора. Шкив при этом придется постоянно придерживать от проворачивания. После этого снимаем сам генератор.

11. Снимаем кронштейн генератора, предварительно вывернув 2 болта его крепления.
12. А вот чтобы снять крышку с ГРМ, придется открутить аж целых 14 болтов. Отворачиваем их, снимаем крышку.
13. Отжимаем натяжитель при помощи отвертки и фиксируем его.
14. Прокручиваем распредвал вправо и снимаем цепь с шестерней.
15. Теперь можно устанавливать новую цепь. При этом следите за совпадением меток на самой цепи (окрашенные звенья) и на звездочках распредвалов. Штифт на коленвале во время установки должен находиться вверху.
16. Очищаем посадочные места от грязи и использованного герметика.
17. Устанавливаем натяжитель и еще раз проверяем корректность расположения меток.
18. Все прочие детали ставим в обратном порядке.

Какой ставить приводной ремень генератора и агрегатов

Ремни для замены: оригинал ремня поликлинового от фирмы 252122B000. Цена 1400 рублей. Список замены ремня от производителя в зависимости от ценовой Bosch 1987947958 – 700 руб.; Gates 6PK2138 – 850 руб.; Dayco 6PK2135 – 600 руб.

Ролики и натяжитель для замены: оригинал натяжного ролика (с натяжителем) от производителя Hyundai/Kia имеет артикул 252812B010, стоимость товара 3800 рублей, а в ОД и все 6 тыс. Но можно использовать и более доступные аналоги: натяжной ролик Sat ST252812B010 – 1700 руб.; натяжитель ремня, клиновой зубчатый Fenox R54102 – 2100 рублей; ролик натяжной Optimal 0N2202S – 700 р.; Torque KR5074 – 500 р.

Аналогичные ролики установлены на машины Киа Рио, Спектра, Соул и Церато.

Процесс замены приводного ремня

Пошаговая инструкция замены приводного ремня в Хендай Солярис:

Установить транспортное средство в гараж. Открыть капот. С пассажирской стороны виден кожух двигателя. Его необходимо демонтировать. Ослабить натяжение приводного ремня. Использовать монтажную лопатку, чтобы отжать натяжной ролик. Отодвинуть аккуратно элемент в сторону, сняв его со шкивов. Визуально оценить работу натяжного ролика. Производитель рекомендует менять приводной ремень вместе с роликом. Если износ ролика не виден (отсутствует люфт, рывки), его можно оставить. Снять ролик вместе с устройством натяжения. Для этого демонтировать болт при помощи головки на 17 мм

Обратите внимание: болт имеет левую резьбу. Чтобы его открутить, потребуется вращать по часовой стрелке

На приводном ремне видны следы масла и антифриза, потребуется найти причину течи и устранить. Как правило, течь возникает по причине износа сальников валов. Во время установки нового элемента внимательно следить за тем, чтобы пазы ложились на шкивы. Расходник должен быть установлен прямо по центру шкивов. После монтажа желательно провернуть коленчатый вал несколько раз. Таким образом, передаточный элемент станет на свое место. После сбора в обратной последовательности установить правый пыльник силового агрегата.

Замена приводного ремня на Хендай Солярис 1 6 завершена. Это интересно: Хендай солярис замена ремня грм

Ролик натяжителя

При износе подшипника в ролике, свиста у вас не будет. Сильный износ выдает себя повышенным шумом при работе мотора.

Точно такой же шум, может издавать подшипник генератора, гидроусилителя и обводного ролика. У помпы и компрессора кондиционера звук немного другой.

Вы можете попытаться самостоятельно определить источник шума. Для этого достаточно снять ремень. Как это сделать описанно выше. Когда ремень снят, есть доступ ко всем шкивам. Теперь их можно крутить и качать. Исправный подшипник крутится тихо, изношенный — с шелестом и шумом. Также не должно быть большого люфта.

Если подшипник на ролике изношен, то откручиваем его по часовой стрелке, резьба обратная!

Далее предстоит выбор: менять ролик целиком, либо просто заменить подшипник. Если не изношен сам шкив, можно поменять только подшипник. Артикулы провереных производителей : 6203ZZCM (NSK), 62032RSH (SKF), 62032RS, 6203ZZC3 (KOYO), 6203LLU, 6203ZZC35K (NTN/SNR).


Размеры подшипника: внешний диаметр 40мм, внутренний 17мм, ширина 12мм

По ролику ситуация следующая. Казалось бы бери оригинал и закрывай вопрос. Но это самый большой риск т.к очень много контрафакта. Упаковка и внешний вид детали сегодня не отличаются от оригинала. Ниже фирмы роликов опробованные на СТО. Низкое качество у SAT, AMD, ASVA, AMIWA, DAYCO, FEBEST, JUST DRIVE, NSP, PARTS MALL, PATRON, STELLOX, UNITED MOTORS. Хорошее качество GATES, GMB, NTN/SNR, SKF.

Как самостоятельно сменить приводной ремень в Рено Логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

  • Набор гаечных ключей;
  • Набор головок;
  • Отвертка;
  • Новый ремень.

Техника безопасности:

  1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
  2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
  3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно

Пошаговая инструкция замены приводного ремня:

  1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
  2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
  3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
  4. Снять старый ремень вспомогательного агрегата.
  5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

  1.  Открутить болт крепления опорного ролика накидным ключом на 13 мм.
  2. Демонтировать болт вместе с защитной крышкой генератора.
  3. Снять ролик.
  4. Аналогичными действиями снять натяжной ролик.
  5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
  6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

  1. Снять грязезащитную крышку силового агрегата.
  2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
  3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
  4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
  5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
  6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

  1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
  2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
  3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
  4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Проверка и регулировка натяжения

Усилие должно составлять 98 Н, а прогиб – примерно 7 мм. Надавливать следует пальцем практически во всю силу.

Проверяем ремень генератора

Если ремешок отрегулирован верно, он не будет издавать посторонних шумов, в том числе при включении зажигания вхолостую. Если в комплектации есть кондиционер, отрегулировать натяжение нет возможности, потому автомат надо отремонтировать либо заменить. Без наличия автоматики все гораздо легче. Как правильно натянуть:

  • 5K 1110: винтики, фиксирующие кронштейн, надо расслабить. Регулировочный винтик вернуть на нужное место. Выполнить натяжку и зафиксировать крепления обратно.
  • 4PK 718: затянуть верхний крепежный винтик, проверить натяг, снова ослабить винтик и так далее, пока все не придет в норму. Крепеж окончательно затянуть в последнюю очередь.

Натяжение приводного ремешка Рено Логан трудно выполнить правильно, если укомплектовка без ГУРа. Тогда подгонка может потребовать до 40 мин.

Варианты натяжения приводных ремней

В зависимости от конструкционных особенностей автомобиля производители монтируют под капот различные варианты натяжителей. Подобные узлы оказываются востребованными, если водители выявляют провисание ремней или чрезмерное перетягивание, которое возможно допустили на станции после ТО. Чаще всего корректировать нагрузку на ремень, соединяющий генератор и коленвал, можно с помощью регуляторов, в которых усилие передается через один из типов элемента:

  • планка;
  • болт;
  • ролик.

Все конструкции имеют свои позитивные и негативные характеристики.

Натяжение с помощью регулировочной планки

Методика актуальна в большей степени для машин старшего поколения, например, «классика» от ВАЗ. Способ заключается в том, чтобы фиксировать генератор на корпусе при помощи дугообразной планки, зажатой болтовым соединением через паз. Попуская резьбу, удастся перемещать генератор для регулировки усилия. Используется следующий алгоритм:

  • крепежную гайку отвинчиваем на оборот или пол-оборота, чтобы ослабить планку, работающую как натяжитель ремня;
  • поддеваем монтировкой корпус электроприбора, который должен быть натянут ремень генератора до приемлемого уровня, чтобы обеспечить требуемый натяг;
  • затягиваем крепеж, фиксируя генератор в новом положении.

Так как процесс относительно нетрудоемкий, то его можно повторять по потребности.

Натяжение при помощи регулировочного болта

Более прогрессивной является методика, при которой проводится регулировка и фиксация натяжения ремня генератора за счет регулировочного болта. Перемещая его по резьбе, удастся добиться желаемого результата. Пошаговый алгоритм включает позиции:

  • в первую очередь послабляем крепление генератора;
  • далее ключом отвинчиваем/закручиваем регулировочный болт;
  • закручиваем верхние и нижние болты крепления генератора.

Преимущества способа заключается в том, что автовладелец имеет возможность контролировать степень усилия непосредственно в процессе регулировки

Важно учитывать погрешность, возникающую при затягивании крепежа

Оптимальная регулировка натяжения с помощью ролика

На определенных моделях современных авто чтобы ослабить комфортно ремень, вмонтирована конструкция с роликом. Например, так организовано ослабление генератора у «Приоры». При этом нужно учитывать, что установленный ремень используется также для обеспечения вращения кондиционера и гидроусилителя. Специальный ролик является неотъемлемой частью конструкции. Автомеханику для работы с «Приорой» потребуется рожковый ключ на 17. Он поможет ослаблять и затягивать резьбовую систему. Кроме этого потребуется спецключ, применяемый для проворота ролика. Выглядит спецприспособление в виде ключа с ручкой, рабочий конец которого имеет два стержня диаметром 4 мм, длиной 25 мм, расположенных на расстоянии 18 мм перпендикулярно ручке.

Стоимость спецключа не превышает обычно 80-100 руб. Ищут его по кодировке 67.7812-9573. Подобрав оптимальное усилие, ключом на 17 затягиваем регулировочные ролики. Доступ к настройкам простой, открывается он сверху из-под капота. Проконтролировать степень натяга можно после запуска двигателя и включения электроприборов. Они должны работать в штатном режиме. Во время вращения коленвала ДВС не должна гореть лампочка приборной панели «АКБ», а также не должен проявляться свист ремня. Производители рекомендуют контролировать усилие на ремне не реже, чем через 15 тыс. км. Обязательная замена расходника проводится не позднее 60 тыс. км пробега. Так как изделие имеет возможность растягиваться со временем работы, то рекомендуем периодически несколько раз в сезон проверять его работоспособность.

Как заменить агрегатный ремень Хендай Солярис?

Замена вспомогательного элемента привода производится при появлении первых признаков:

  • отслоения ткани или резины;
  • трещин;
  • надрывов;
  • подтеков масла, что говорит об утечках из двигателя;
  • иных механических повреждений.

Лопнувший в дороге из-за недогляда водителя небольшой ремешок при отсутствии запасной детали и неумении провести ремонт своими руками приведет к необходимости эвакуации автомобиля на сервис.

Чтобы произвести замену своими руками, необходимо:

  • открыть капот;
  • при помощи монтажной лопатки или отвертки отжать кронштейн приводного ролика;
  • снять деталь с роликов;
  • проверить работоспособность натяжного ролика, несколько раз провернув его. Если чувствуется сопротивление, и ролик вращается очень туго, его придется менять. Для этого подойдет разводной ключ с головкой на 17;
  • установить снятые элементы обратно. Внутренние ручьи шкивов при укладке должны оставаться свободными;
  • повернуть коленчатый вал на три оборота и добиться правильного расположения детали относительно привода вспомогательных агрегатов на шкивах;
  • на финальном этапе проконтролировать, совпадает ли выступ в корпусе ролика с углублением.

Вызывает вопрос у водителя и как натянуть ремень на Хендай Солярис, если он ослабел. Это сделать несложно. Для этого потребуется по шагам, описанным выше, заменить ролик, не меняя ремешок на новый, и произвести его натяжку.

Перечень работ при пробеге 120 000 км

  1. Выполнить все работы предусматриваемые в ТО 4.
  2. Замена масла в МКПП. Смазка должна соответствовать стандарту API GL-4, SAE 75W/85. Согласно технической документации на заводе заливают Shell Spirax 75w90 GL 4/5. Артикул товара 550027967, цена 460 рублей за литр.
  3. Замена масла заднего дифференциала и раздаточной коробке (полный привод). Оригинальное масло раздаточной коробки Hyundai/Kia имеет артикул 430000110. При замене масла в дифференциале и раздаточной коробки на полноприводных авто следует подбирать смазку, соответствующую классификации Hypoid Geat Oil API GL-5, SAE 75W/90 или Shell Spirax X.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
