Проверка и регулировка натяжения ремня привода генератора

Проверка и регулировка натяжения ремня привода генератора

Руководство по ремонту и эксплуатации — Электрооборудование ВАЗ-2101 — ВАЗ-2107 — Проверка и регулировка натяжения ремня привода генератораПроверка и регулировка натяжения ремня привода генератора и его замена Недостаточное натяжение ремня генератора ухудшает подзарядку аккумуляторной батареи и ведет к повышенному износу ремня. При слишком сильном натяжении ремня генератора могут выйти из строя подшипники генератора и водяного насоса.

Так выглядит ремень привода генератора сверху справа из подкапотного пространства. Ремень 2 привода генератора установлен на шкивах генератора 1, водяного насоса 3 и коленчатого вала (на фото не виден).

ПРИМЕЧАНИЕ Проверка натяжения ремня привода генератора выполняется сверху в подкапотном пространстве.

Натяжение характеризуется величиной прогиба ремня генератора между шкивами насоса и коленчатого вала (прогиб В) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами. Прогиб А должен быть 10-15 мм, прогиб В -12-17 мм.

ПОЛЕЗНЫЙ СОВЕТ Удобнее проверять прогиб А.

Для регулировки натяжения и замены на автомобиле ВАЗ ремня генератора вам потребуются: ключи «на 17», «на 19», монтажная лопатка. Натяжение ремня регулируйте на автомобиле ВАЗ, установленном на подъемнике или смотровой канаве. Регулировка ремня осуществляется перемещением генератора относительно двигателя.

Схема проверки натяжения ремня привода генератора ВАЗ: 1 — шкив генератора; 2 — шкив насоса; 3 — шкив коленчатого вала.

1. Снимите грязезащитный щиток.

2. Снизу автомобиля ВАЗ ослабьте примерно на один оборот гайку нижнего крепления генератора.

3. Сверху автомобиля из подкапотного пространства ослабьте примерно на один оборот гайку крепления генератора к натяжной планке.

ПОЛЕЗНЫЕ СОВЕТЫ Для удобства доступа к гайке крепления генератора к натяжной планке снимите с автомобиля аккумулятор. Для отворачивания гайки крепления генератора к натяжной планке пользуйтесь головкой с карданным шарниром и удлинителем.

4. Для увеличения натяжения ремня переместите генератор от двигателя.

ПРЕДУПРЕЖДЕНИЕ Перемещая генератор для увеличения натяжения ремня, прикладывайте усилие только к корпусу генератора, размещая монтажную лопатку а между корпусом и двигателем.

5. Для уменьшения натяжения ремня переместите генератор к двигателю.

ПРИМЕЧАНИЕ Для уменьшения натяжения ремня перемещайте генератор руками.

6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

ПРИМЕЧАНИЕ Моменты затяжки: — гайки крепления генератора к натяжной планке 28,08-45,3 Н•м (2,9-4,6 кгс•м); — гайки нижнего крепления генератора 57,3-72 Н•м (5,95-7,35 кгс•м).

7. Установите грязезащитный щиток в порядке, обратном снятию.

8. Для замены ремня генератора выполните пункты 1, 2 и 4 (с учетом рекомендаций к ним), предусмотренные для регулировки натяжения ремня генератора.

9. Снимите ремень генератора сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

10. Наденьте новый ремень генератора сначала на шкив коленчатого вала, затем на шкив генератора.

11. Наденьте новый ремень генератора на шкив насоса.

ПОЛЕЗНЫЙ СОВЕТ

Если новый ремень генератора туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

12. Выполните пункты 3, 5-7 (с учетом рекомендаций к ним), предусмотренные для регулировки натяжения ремня генератора.

Цитата

Признаки износа

О необходимости замены могут свидетельствовать следующие признаки:

  • появление свиста при запуске двигателя;
  • повреждение привода;
  • сигнал датчика о низкой производительности генератора;
  • характерные звуки во время работы двигателя на высоких оборотах;
  • смещение шкива.


Признаки износа ремня генератораК визуальным признакам, по которым можно определить необходимость замены РГ, можно отнести:

  • маслянистые пятна на поверхности ремня;
  • появление внутренних нитей;
  • потертости детали;
  • небольшие трещины и другие повреждения ремня.


Дефекты ремня генератора При выявлении хотя бы одного из вышеуказанных признаков нужно провести замену ремня. Чем раньше это сделать, тем меньше вероятность появления серьезных неисправностей.


Ремень износился и требует замены

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Это интересно: Оосбенности расшифровки и скрытая информация в маркировке фар для ксенона

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

  1. Ослабить верхнюю или нижнюю затяжку генератора;
  2. Далее произвести один поворот регулировочного винта по часовой стрелки;
  3. Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
  4. Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

  1. Открутить или ослабить саму регулировочную гайку;
  2. При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
  3. Далее на планке затягивается ранее ослабленная гайка.
  4. После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

Открывается капот автомобиля и находится генераторное устройство.
На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
С помощью гаечного ключа после регулировки выполняется фиксация ролика

При настройке важно правильно подобрать усилие натяжки.
Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование

Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Варианты натяжения приводных ремней

В зависимости от конструкционных особенностей автомобиля производители монтируют под капот различные варианты натяжителей. Подобные узлы оказываются востребованными, если водители выявляют провисание ремней или чрезмерное перетягивание, которое возможно допустили на станции после ТО. Чаще всего корректировать нагрузку на ремень, соединяющий генератор и коленвал, можно с помощью регуляторов, в которых усилие передается через один из типов элемента:

  • планка;
  • болт;
  • ролик.

Все конструкции имеют свои позитивные и негативные характеристики.

Натяжение с помощью регулировочной планки

Методика актуальна в большей степени для машин старшего поколения, например, «классика» от ВАЗ. Способ заключается в том, чтобы фиксировать генератор на корпусе при помощи дугообразной планки, зажатой болтовым соединением через паз. Попуская резьбу, удастся перемещать генератор для регулировки усилия. Используется следующий алгоритм:

  • крепежную гайку отвинчиваем на оборот или пол-оборота, чтобы ослабить планку, работающую как натяжитель ремня;
  • поддеваем монтировкой корпус электроприбора, который должен быть натянут ремень генератора до приемлемого уровня, чтобы обеспечить требуемый натяг;
  • затягиваем крепеж, фиксируя генератор в новом положении.

Так как процесс относительно нетрудоемкий, то его можно повторять по потребности.

Натяжение при помощи регулировочного болта

Более прогрессивной является методика, при которой проводится регулировка и фиксация натяжения ремня генератора за счет регулировочного болта. Перемещая его по резьбе, удастся добиться желаемого результата. Пошаговый алгоритм включает позиции:

  • в первую очередь послабляем крепление генератора;
  • далее ключом отвинчиваем/закручиваем регулировочный болт;
  • закручиваем верхние и нижние болты крепления генератора.

Преимущества способа заключается в том, что автовладелец имеет возможность контролировать степень усилия непосредственно в процессе регулировки

Важно учитывать погрешность, возникающую при затягивании крепежа

Оптимальная регулировка натяжения с помощью ролика

На определенных моделях современных авто чтобы ослабить комфортно ремень, вмонтирована конструкция с роликом. Например, так организовано ослабление генератора у «Приоры». При этом нужно учитывать, что установленный ремень используется также для обеспечения вращения кондиционера и гидроусилителя. Специальный ролик является неотъемлемой частью конструкции. Автомеханику для работы с «Приорой» потребуется рожковый ключ на 17. Он поможет ослаблять и затягивать резьбовую систему. Кроме этого потребуется спецключ, применяемый для проворота ролика. Выглядит спецприспособление в виде ключа с ручкой, рабочий конец которого имеет два стержня диаметром 4 мм, длиной 25 мм, расположенных на расстоянии 18 мм перпендикулярно ручке.

Стоимость спецключа не превышает обычно 80-100 руб. Ищут его по кодировке 67.7812-9573. Подобрав оптимальное усилие, ключом на 17 затягиваем регулировочные ролики. Доступ к настройкам простой, открывается он сверху из-под капота. Проконтролировать степень натяга можно после запуска двигателя и включения электроприборов. Они должны работать в штатном режиме. Во время вращения коленвала ДВС не должна гореть лампочка приборной панели «АКБ», а также не должен проявляться свист ремня. Производители рекомендуют контролировать усилие на ремне не реже, чем через 15 тыс. км. Обязательная замена расходника проводится не позднее 60 тыс. км пробега. Так как изделие имеет возможность растягиваться со временем работы, то рекомендуем периодически несколько раз в сезон проверять его работоспособность.

Ремень генератора Саньенг Актион дизель: как предотвратить несвоевременный износ?

Южнокорейские автомобили становятся все более популярными. Они относительно недорого стоят и показывают отличные технические характеристики на дорогах. Современный дизайн, напоминающий японские авто и комфортный салон – их основные отличительные черты. Почти все автомобили SsangYong оснащены мощным лицензионным двигателем Мерседес – это делает их надежными и качественными. Приобретая современный кроссовер Саньенг Актион, вы отдаете предпочтение стилю, комфорту и надежности.

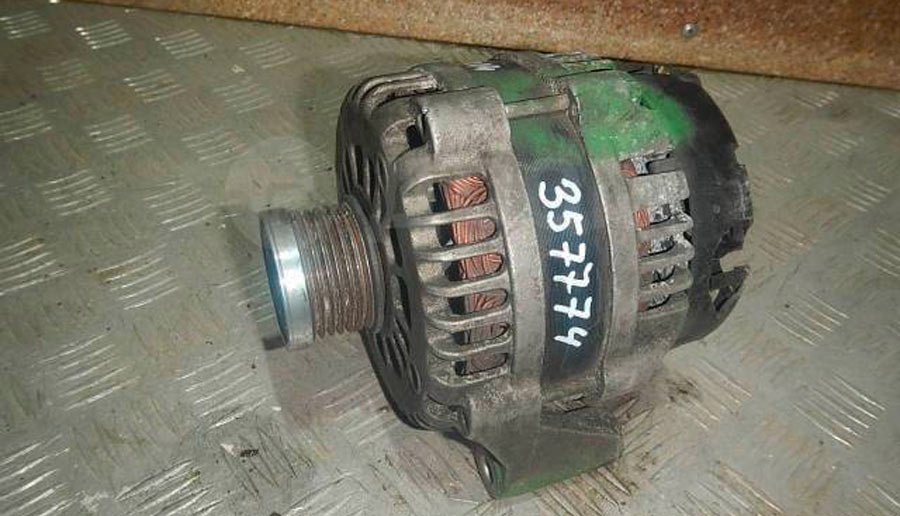

Ремень генератора, несомненно, важная деталь в автомобиле любой марки. На сегодняшний день это единственный способ получить энергию в сети, при помощи передачи вращения от коленчатого вала к валу генератора. Ремень генератора Саньенг Актион дизель имеет вид резинового кольца. При внешней простоте механизма он является очень прочным и способен выдерживать большие нагрузки на протяжении длительного времени.

По типу ремни генератора бывают:

  • клиновые. Способны выдерживать огромные нагрузки. Но подходят к очень малому числу автомобилей;
  • полуклиновые. Широкие и по внешнему виду напоминают несколько склеенных между собой клиновых ремней;
  • зубчатые. На поверхности находятся мелкие впадины, благодаря чему образуется идеальное сцепление. Прочный и востребованный вид.

Свист ремня генератора: в чем причина?

  1. Если ремень старый и изношенный, натянуть его как положено не удастся. В этом случае свист ремня генератора сигнализирует о необходимости установить новый;
  2. При использовании некачественного ремня возможны скрипы и свисты;
  3. Если на ремень или шкив попадёт масло, ремень будет проскальзывать, поэтому следует аккуратно заливать технические жидкости;
  4. Часто выработанный подшипник генератора способен издавать свистящие звуки.

Если свистит ремень генератора на холодную, а ремень практически новый, причина в установке некачественной запчасти. Ремень слишком жёсткий, в процессе эксплуатации он нагревается и размягчается. Возможно, со временем свист пропадёт, но лучше заменить ремень на новый.

Порядок диагностики:

  1. Визуальная проверка ремня на механические повреждения;
  2. Проверка натяжения ремня;
  3. Проверка ремня, вала и шкивов на наличие масла или антифриза, попавшего на них из-за неаккуратности или протекания;
  4. Следует обязательно проверить шкивы на смещение.

Важность уровня натяжки ремней

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

  • недостаток зарядки аккумуляторной батареи;
  • бортовая электросистема испытывает дефицит напряжения;
  • включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.

Признаки, что ремень ГРМ пришел в негодность

Все мастера на СТО определяют износ детали по нескольким
характерным симптомам. Рассмотрим признаки растянутого ремня ГРМ более
подробно.

Возраст

Выше было написано, что ресурс привода определяется
возрастом (пробегом автомобиля).

Резиновое
изделие в ходе работы испытывает большие нагрузки, поэтому неудивительно, что
изнашивается и растягивается. Еще быстрее оно приходит в негодность, если на
него попадает масло или другие технические жидкости.

К тому же, имеет значение и возраст самого изделия —
использовать можно ремни, которым не больше 5 лет. Иначе они теряют свою мягкость,
дубеют и трескаются, независимо от проделанных машиной километров. Получается,
что даже если водители редко ездят — мягкий привод ГРМ все равно изнашивается со
временем.

Из этого следует, что в первую очередь надо
проверить состояние детали и определить время эксплуатации. Наличие трещин и
потертостей на детали однозначно укажут на необходимость замены.

Ремень ГРМ с трещинами
Трещины на ремне ГРМ

Падение мощностей двигателя

Порядком потрепанный или ослабленный ремень ГРМ не в
состоянии синхронизовать работу зажигания. По этой причине процесс нарушается —
топливная смесь воспламеняется не в свое время. Из-за этого осложняется запуск,
двигатель начинает сильно вибрировать. Это не только вызывает дискомфорт от
вождения, но и грозит другими, более серьезными поломками.

Дым из выхлопной трубы

Из-за неправильной работы системы зажигания, топливо
сгорает не полностью. Часть горючего проникает в выпуск, что повышает температуру
в глушителе. В результате оплавляется и разрушается катализатор, а выхлоп
начинает сильно дымить черным нагаром. Также при этом наблюдается хлопающая
работа мотора.

Дымящий автомобиль
Дым из выхлопной трубы

Стучит мотор

Вернее сказать, что он шоркает или тикает, как часы.
И чем сильнее обороты силового агрегата, тем громче и чаще звуки. Однако они не
всегда бывают связаны с самим ремнем — нередко причиной становится
неисправность смежных узлов.

Течь из-под кожуха привода ГРМ

Масляные подтеки в зоне привода ГРМ — еще один
характерный симптом описанной проблемы. Тут это уже не следствие, а причина
износа. На резину однозначно попадет масло, а это выведет деталь из строя.
Поэтому, если заметили течь, ремень нужно проверять и в 90% случаях, менять.

Износ ремня ГРМ

Как и говорилось выше, износ удастся определить на
глаз. Надо вывесить одно из колес, вытащить свечи зажигания, после чего начать
медленно прокручивать коленвал и осматривать ремень. Любые признаки износа —
трещины, разлохмачивания — повод для осуществления замены.

Подробнее о том, что можно выяснить при визуальном
осмотре:

  • надрывы и разлохмаченность (выступающие
    нити) — ремень ослаблен;
  • большое количество трещин, мелких и
    больших — указывают на старение изделия;
  • истирание между зубьями — неправильно проведено
    натяжение;
  • сильные потертости на торце — привод
    перекошен, нужно отрегулировать.

Разлахмоченный ремень ГРМ
Разлохмоченый ремень ГРМ

А еще можно послушать, как работает привод. Если
ремень свистит, то это укажет на его перетянутость или недотянутость.
Необходима срочная регулировка во избежание скорого обрыва.

Стартер крутит в холостую

Это означает, что двигатель не получается завести.
Уже ситуация вышла боком, и поздно махать кулаками. Сам по себе стартер
крутится бодро, но мотор не хочет запускаться, так как нет реакции. Данный
признак означает потерю компрессии, что вызывается разрушением агрегата. Что
делать — единственный вариант, окончательно убедиться в неисправности, а затем
отправить ДВС на свалку и купить новый. Можно, конечно, попытаться
отремонтировать движок, но целесообразнее приобрести контрактный агрегат в
хорошем состоянии.

Выше были представлены все известные симптомы
растянутого ремня ГРМ.

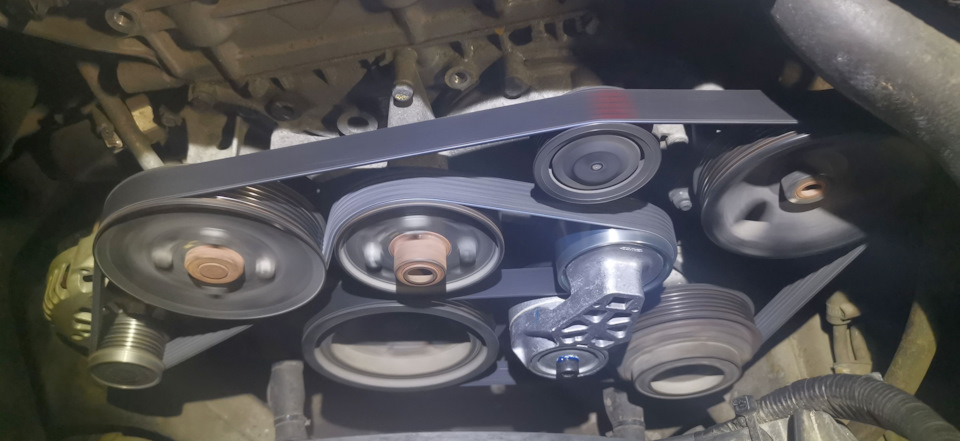

Как поменять ремень генератора SsangYong Actyon

Замену ремня генератора SsangYong Actyon, согласно предписаниям производителя автомобиля, следует проводить примерно каждые 50 000 километров. Рекомендуется менять вместе с натяжными роликами. Но иногда детали изнашиваются немного раньше или немного позже. Поэтому рекомендуется проводить их регулярный осмотр для своевременного обнаружения повреждений. Для замены желательно приобретать качественные оригинальные или аналогичные запчасти, которые иногда могут стоить немного дешевле оригинала. Не стоит выбирать продукцию сомнительного качества и неизвестных производителей.

Ремень можно заменить своими руками, например в гараже. Для этого вам понадобятся:

Поместите машину в смотровую яму или поставьте на подъемник

В последнем случае использование домкрата не требуется.
Подставьте домкрат под дно масляного поддона двигателя.
Снимите шланг охлаждающей жидкости двигателя.
Снимите правый кронштейн двигателя, открутив его крепления.
Осторожно и медленно опустите домкрат, если он используется.
Ослабьте натяжитель, слегка открутив его болт против часовой стрелки.
Снимаем старый ремень.

Вставить новый предмет

.
Установите все ранее снятые детали автомобиля в порядке, обратном снятию.. Замена шкива приводного ремня генератора должна производиться одновременно с установкой нового ремня

Это поможет продлить срок службы элементов и обеспечить их правильную работу

Замена шкива приводного ремня генератора должна производиться одновременно с установкой нового ремня. Это поможет продлить срок службы элементов и обеспечить их правильную работу.

Процедура установки нового натяжного ролика такая же, как и при замене ремня. После установки нового ремня необходимо:

  1. Снимите шкив водяного насоса, сначала открутив его крепежные болты.
  2. Снимите натяжитель, сняв его крепеж.
  3. Установите новый натяжитель.
  4. Отрегулируйте натяжение ремня генератора.
  5. Соберите все части автомобиля.

Обычно замена ролика и ремня для опытных автолюбителей не составляет труда. Поэтому процедуру можно провести своими руками при наличии необходимых инструментов. Но при отсутствии навыков рекомендуется обращаться на СТО для проведения профилактических работ.

Замена генератора

Генератор SsangYong Actyon может нуждаться в замене при очень высоком износе старого устройства. В этом случае его ремонт нецелесообразен. В случае незначительных неисправностей обычно можно заменить щетки или другие части электрогенератора, чтобы восстановить его работоспособность. Это можно сделать самостоятельно или в автосервисе. Также многие энтузиасты автозвука хотят поменять деталь на более мощную.

Нестабильное или низкое напряжение (реже — слишком высокое) в бортовой сети, неисправность электрооборудования, неуверенный запуск силового агрегата или невозможность его запуска могут свидетельствовать о проблемах с генераторным устройством. При этом на приборной панели часто отображается значок низкого заряда батареи.

Выбирая новый генератор, нужно приобретать оригинальный прибор или качественный аналог. Не рекомендуется покупать очень дешевые или малоизвестные бренды. А заменить устройство можно своими руками или в автосервисе.

Для снятия и замены генератора лучше всего использовать гараж со смотровой ямой. Работа будет производиться так:

  1. Поместите автомобиль в смотровую яму, надежно закрепив.
  2. Отсоедините отрицательную клемму аккумуляторной батареи.
  3. Снимите багажник двигателя.
  4. Снимите ремень привода генератора.
  5. Снимите воздушный шланг, идущий к интеркулеру.
  6. Отсоедините положительный провод от генератора.
  7. Снимаем разъем вместе с проводом.
  8. Ослабьте крепления кондиционера и немного опустите его.
  9. Снимите генератор, открутив его крепеж.
  10. Установите новое устройство выработки электроэнергии.
  11. Соберите все съемные детали автомобиля в порядке, обратном снятию.
  12. Проверьте работу генератора и электрооборудования с помощью мультиметра и сверяясь с показаниями приборов.

Замена электрогенератора довольно проста и занимает мало времени. Это вполне возможно сделать самому. А самостоятельный ремонт данного агрегата нежелателен, за исключением мелких работ.

Как натянуть ремень генератора

Производители автомобилей в выпускаемых моделях предусмотрели один из трех методов настройки силы натяжения:

  1. Перемещением генератора вместе с направляющей планкой;
  2. Вращением регулировочного болта;
  3. Фиксацией натяжным роликом.

Способы принципиально отличаются подходом к исполнению, но каждый по-своему хорош и соответствует назначению.

Регулировка направляющей планкой

Крепление генератора на дугообразной пластине с направляющими прорезями свойственно устаревшим моделям.

После ослабления фиксирующей гайки конструкция отжимается от корпуса двигателя, придавая ремню требуемое натяжение, и вновь закрепляется в выбранной позиции обратной затяжкой ключом или головкой.

Натяжение отжимным болтом

Усовершенствованные разновидности подобного способа распространены в современных марках машин. Отличаются плавным натяжением, без резких рывков и нежелательных нагрузок на резиновое изделие. Регулировка потребует больше усилий, чем предыдущий вариант, но прогиб ветвей при педантичном исполнении выдерживается до миллиметра. Последовательность действий:

  1. Дать свободу передвижению генератора по раме, для чего уменьшить затяжку гаек крепления корпуса к станине.
  2. Вращая головку специального болта, добиться желаемого свободного провиса кольцевого соединения.
  3. Вновь жестко закрепить электрогенератор.

Подтягивание роликом

Способ фундаментально отличается от рассмотренных схем. Если ранее натяжка выполнялась смещением генератора, то здесь ремень направляется особым цилиндрическим роликом. Увесистое электрическое устройство остается неподвижным, упрощая труд ремонтника.

Катушка вращающейся корректирующей детали крепится непосредственно на силовой агрегат или через подвижный кронштейн.

Оттяжной каток эксцентриковой конструкции напрямую крепится на корпусе ДВС. Для натяжки достаточно провернуть ролик вокруг смещенной оси.

Автоматическая правильная натяжка ремня генератора обеспечивается консолью для ролика, оборудованной пружиной. Человек участвует только в замене изношенной запчасти.

При закреплении ролика на держателе с направляющими прорезями, регулировка делается также, как в случае с направляющей планкой.

Для окончательной проверки положения передачи ключом на 3 оборота проворачивается коленчатый вал и делается контрольный замер. Нелишними станут короткая поездка и еще одна проверка.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
