Порвался ремень грм, какие будут последствия. что «реально» делать и как понять?

Основные причины и предпосылки обрыва ремня ГРМ

К основным причинам обрыва ремня ГРМ относятся:

Износ ремня. Эта причина является наиболее вероятной в такой ситуации. Стандартный срок службы ремня ГРМ составляет от 50 до 120 тысяч километров пробега. Он зависит от:

• модели двигателя;
• технического состояния силового агрегата;
• климатических и дорожных условий эксплуатации автомобиля;
• пробега автомобиля;
• стиля вождения водителя;
• качества изготовления производителя.

Если автомобиль эксплуатируется при экстремальных температурах на сильно изношенном двигателе водителем с агрессивным стилем вождения, срок службы качественного ремня ГРМ может снизиться вдвое. Таким образом, уже после 25.000 километров пробега ремень попадает в критический период эксплуатации. Цепь имеет более длительный срок эксплуатации, но ее замена обходится дороже.

• Применение некачественных или неподходящих по сезону смазочных материалов. Это усложняет запуск двигателя, особенно в холодный период эксплуатации автомобиля. Ремень при запуске будет испытывать максимальные нагрузки.
• Техническая неисправность узлов двигателя. Она может быть связана с заклиниванием роликов, направляющих, других устройств газораспределительного механизма.
• Попадание в область ременной передачи посторонних предметов.

Опытные водители знают основные предпосылки обрыва ремня:

• Периодический отказ запуска двигателя «на горячую». В этом случае во время проведения диагностики может появляться ошибка «нарушение синхронизации коленвала и распредвала». Блок управления двигателя обычно защищает его на случай обрыва ремня или чрезмерного растяжения, предшествующего обрыву.
• Неравномерная работа силового агрегата, плавающие холостые обороты, появляющиеся после прогрева ДВС.
• Появление посторонних звуков в двигателе немеханического характера.
• Визуальное расслоение ремня (если он доступен), износ зубьев.

Сколько стоит замена ремня ГРМ

Нет единой суммы, которая покроет все расходы на установку новой цепи. Отталкиваться нужно от модели авто. Для старых экземпляров отечественного автопрома эта процедура может стоить не более 1000 рублей. Владельцам дорогих иномарок придётся заплатить круглую сумму за весь комплекс работ. Это может быть 5 тыс. рублей, 10 тыс. и даже больше.

Меры предосторожности

Никто из нас не застрахован от неприятной ситуации, которая возникает в результате обрыва цепи ГРМ. Но всё же есть некоторые профилактические способы, которые помогут продлить работу механизма, своевременно выявить первые признаки образования проблемы, которая не застанет вас врасплох. Как говорится, предупреждён, значит, вооружён.

1. Изучаем инструкцию по эксплуатации авто, в которой указан допустимый пробег для ремня ГРМ. Цифры могут быть самыми разными, но уже после 75 тыс. км стоит настороженно относиться к цепи, проверять её состояние и своевременно производить замену, чтобы потом не пришлось думать, что делать, если порвался ремень ГРМ.
2. Всегда держите в автомобиле новый ремень и эксплуатационную инструкцию, в которой имеется подробное описание процедуры замены.
3. Проверять периодически сальники, об их плохом состоянии можно догадаться по образованию маслянистых пятен под автомобилем после длительной стоянки.
4. Оперативно реагировать на мигание индикатора, который отображает давление масла.
5. Не скупиться на покупку оригинальных запчастей.

С покупкой автомобиля, кроме эйфории и счастья, нужно морально готовить себя к замене ремня ГРМ. Эта ситуация наступит в любом случае. Другой вопрос — как вы будете к этому подготовлены и насколько спонтанной будет эта ситуация?

автоэлектрик

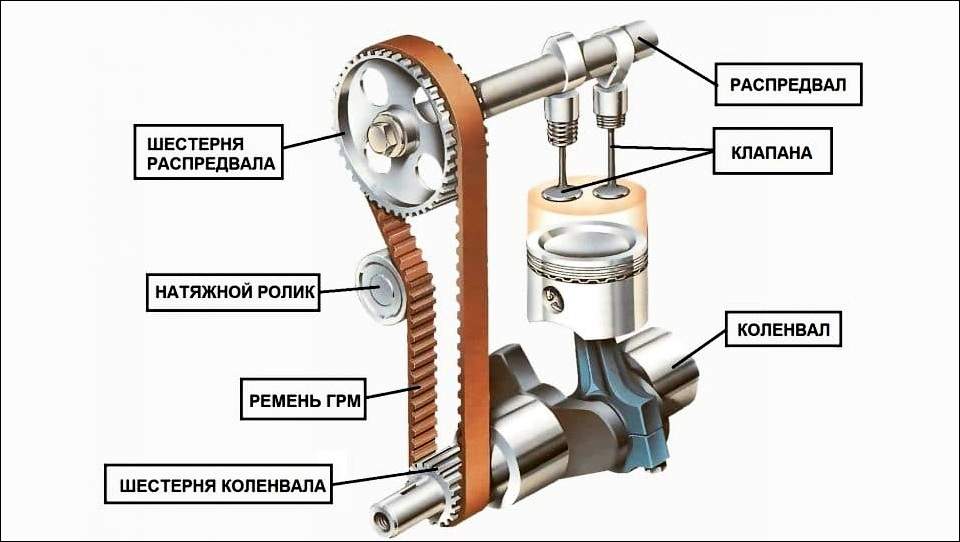

Ремень ГРМ в 4-цилиндровом двигателе DOHCРемень ГРМ — это зубчатый ремень, который соединяет коленчатый вал двигателя с распределительным валом или распределительными валами, как вы можете видеть на рисунке. Ремень ГРМ синхронизирует распределительный вал с положением коленчатого вала, поэтому клапаны будут открываться и закрываться в нужное время относительно положения поршней. Распределительные валы вращаются точно в два раза медленнее коленчатого вала, это означает, что два оборота коленчатого вала равны одному обороту распределительного вала.

В некоторых двигателях ремень ГРМ также может приводить в движение дополнительные компоненты, такие как водяной насос, балансировочный вал, промежуточный вал, ТНВД и масляный насос. Балансировочный вал, промежуточный вал и ТНВД также должны быть синхронизированы с коленчатым валом.

Для правильной работы ремень ГРМ должен находиться под определенным натяжением, которое контролируется натяжителем ремня ГРМ. Некоторые старые автомобили имеют регулируемый натяжитель ремня ГРМ, который необходимо отрегулировать, если ремень ГРМ ослабнет.

Более новые автомобили имеют автоматический натяжитель ремня ГРМ, который не нуждается в регулировке. Если ремень ГРМ ослабнет, он может пропустить зуб «перескочить», и синхронизации распредвала и коленвала не будет

При замене ремня ГРМ очень важно правильно установить метки. Перед установкой нового ремня ГРМ коленчатый вал, распределительный вал и другие компоненты, синхронизированные с коленчатым валом, должны быть определенным образом выровнены. Руководство по ремонту имеет надлежащие инструкции и схему с установочными метками

Неправильно установленный ремень приведет к различным проблемам, таким как отсутствие запуска , вибрация, пропуски зажигания и т. д

Руководство по ремонту имеет надлежащие инструкции и схему с установочными метками. Неправильно установленный ремень приведет к различным проблемам, таким как отсутствие запуска , вибрация, пропуски зажигания и т. д.

Ремень ГРМ или цепь ГРМ?

Не все автомобили имеют ремень ГРМ — многие автомобили используют цепь ГРМ вместо ремня. Ремень ГРМ со временем изнашивается и требует замены через определенный пробег. Цепь привода ГРМ может работать столько же, сколько и сам двигатель, и ее не нужно заменять, если только с ней нет проблем.

Если вы не знаете, установлен ли на вашем автомобиле ремень ГРМ или цепь, вы можете проверить в руководстве по эксплуатации.

Когда нужно менять ремень ГРМ?

ремень ГРМ имеет трещины, такой ремень нужно срочно менять

Ремень ГРМ должен заменяться с рекомендованными производителем интервалами, обычно от 60 000 километров до 100 000 километров. Вы можете найти рекомендуемый интервал замены в руководстве пользователя . Кроме того, ремень ГРМ необходимо заменить, если он имеет какие-либо повреждения, такие как трещины (см. Рисунок), порезы, или если он пропитан маслом, вытекающим из двигателя, или если он показывает какие-либо признаки чрезмерного износа. Если вовремя не заменить, ремень ГРМ может порваться. Если вы приближаетесь к пробегу для замены ремня ГРМ, или если вы купили подержанный автомобиль, и вы не знаете, был ли заменен ремень ГРМ, лучше попросить своего механика проверить состояние ремня ГРМ.

Что произойдет, если ремень ГРМ порвется?

Если ремень ГРМ порвется, двигатель перестанет работать. Если ремень привода ГРМ обрывается во время движения в двигателе в котором гнёт клапана , распределительный вал прекращает вращаться, оставляя некоторые клапаны двигателя в открытом положении. Более тяжелый коленчатый вал будет продолжать вращаться по инерции, двигая поршни вверх и вниз.

Это заставит поршни ударить по клапанам, которые остались открытыми. Это может привести к серьезному повреждению двигателя с поломанными или изогнутыми клапанами, поврежденными поршнями и, возможно, разрушенными головкой цилиндров и блоком.

Для существенного увеличения надёжности двигателя можно установить кованные поршни, к примеру кованые поршни Opel Astra 1.6 A16XHT.

Повреждение будет менее значительным в двигателе на котором не гнёт клапана (к примеру 3S-FE у Тойоты), но в любом случае двигатель заглохнет, оставив вас в затруднительном положении.

• Ремни ГРМ, цепи или шестерни — все делают одно и то…
• Ниссан мурано z51 схема приводных ремней
• Митсубиси описание системы SRS
• Шум и вибрации двигателя
• 4 основные причины проблем с отопителем
• Датчик массового расхода воздуха (MAF): как он…

Часто задаваемые вопросы

Ремень газораспределительного механизма расположен снаружи сбоку на двигателе под пластиковым защитным кожухом. Ищите его с той стороны, которая расположена перпендикулярно валам мотора. Ремень зацепляется за зубчатые шкивы коленвала и распредвала, а также часто огибает шкив помпы.

Самый надежный вариант — это подбор ремня ГРМ по VIN-коду (номеру кузова) авто. Так вы точно избежите вариантов, когда ремень не подошел. Если такой вариант недоступен, то подбирайте ремень ГРМ по марке, модели автомобиля и типу вашего мотора. Теоретически можно подбирать ремень ГРМ по длине его окружности и количеству зубцов, но так делать делать не рекомендуется. Это не всегда можно заметить, но зубцы могут отличаться профилем, углом наклона, глубиной. Не говоря уже о том, что визуально одинаковые ремни могут быть изготовлены из разных материалов.

Как установить ремень ГРМ?

Для установки нового ремня ГРМ сначала нужно снять старый. В рабочем режиме он находится в натянутом состоянии, поэтому для замены нужно ослабить натяжной ролик

Очень важно установить новый ремень ГРМ так, чтобы не слетели метки на распредвале и коленвале. Метки должны совпадать на шкивах валов и защитном кожухе либо блоке двигателя.

Последствия обрыва ремня ГРМ

Самое страшное в рассматриваемой нами проблеме – это возможные последствия обрыва ремня ГРМ. А они могут быть различными, начиная с необходимости обычно замены ремня ГРМ до капитального ремонта двигателя и восстановления газораспределительного механизма. Здесь много зависит от двух факторов – двигателя, своевременной реакции и везения. Самая сложная ситуация, когда из-за обрыва ремня ГРМ гнутся клапана.

Последствия обрыва ремня ГРМ зависят напрямую от конструкции силового агрегата. По сути, чем проще устроен двигатель, тем выше вероятность того, что при обрыве ничего не повредится. В случае если на двигателе в положении верхней мертвой точки поршень клапана в открытом положении не достает до днища поршня, то можно считать, что это везение – в случае обрыва придется менять только сам ремень. Но не всегда получится отделаться так легко. Нынешние многоклапанные двигатели направлены на повышение мощностных характеристик и они лишены достаточно глубоких выборок под клапанные тарелки. В результате, когда обрывается ремень ГРМ, положение газораспределительных валов останавливается в той точке, что была в момент обрыва. Коленвал, который раскручен маховиком, в силу своего инерционного движения еще вращается и встречается с поршнем. Самое простое, что может произойти вследствие этого, – загиб клапанов. В данном случае необходимо демонтировать головку блока.

Если ремень ГРМ оборвался на холостых оборотах, тогда потребуется, как показывает практика, замена всего пары-тройки клапанов, а если на передаче, тогда уже, скорее всего, всех. Но опытные механики в любом случае рекомендуют полную замену всего комплекта клапанов. Однако могут лопнуть и направляющие втулки, что грозит ремонтом блока цилиндров либо его заменой. Реже, даже от удара головок о поршень, второй разрушается. Бывает и так, что оборванный на высокой скорости ремень способствует загибанию всех шестнадцати клапанов, лопанью втулок и сквозному пробиванию поршней осколками.

В таком случае ремонт силового агрегата будет очень дорогостоящим. Моторная статистика показывает, что некоторые двигатели склонны получать вышеописанные повреждения при обрыве ремня газораспределительного механизма, и в основном это агрегаты от японских производителей. Лидируют здесь DOHC Nissan, Mazda, Toyota, Subaru и прочие. Но наиболее серьезные последствия разрыва ремня механизма газораспределения проявляются у дизельных двигателей. Вследствие своей специфической конструкции, в положении верхней мертвой точки клапаны почти не имеют ход, поэтому происходит разрушение целой цепочки деталей сразу: распределительный вал и его подшипники, толкатели и деформация шатунов. А обрыв на высокой частоте вращения силового агрегата грозит даже капитальным ремонтом блока цилиндров.

 Что делать, чтобы избежать обрыва ремня ГРМ? Серьезной неприятностью для каждого автовладельца является момент обрыва ремня газораспределительного механизма. В данном случае можно сказать с полной уверенностью о том, что придется восстанавливать не один погнутый клапан. В зависимости от того, какими конструктивными особенностями обладает силовой агрегат, их количество может варьироваться, и не факт, что в сторону убывания. Так, в шестнадцати клапанных двигателях случается, что выходит из строя 75% клапанов, то есть целых 12! Продолжать поездку с такой катастрофической неисправностью силового агрегата попросту невозможно.

Еще хуже, когда обрыв ремня газораспределительного механизма влияет на работу поршневой системы. В этом случае гарантирован дорогостоящий ремонт и много потерянного времени на полное восстановление двигателя и работоспособности всего автомобиля в целом. Поэтому ни в коем случае не доводите свой автомобиль до состояния возникновения такой ситуации. А для этого необходимо соблюдать несколько определенных процедур, благодаря которым Вы, как правило, избавите себя от неприятности обрыва ремня механизма газораспределения. Соблюдайте их, и Вы не только избежите колоссальных вложений в ремонт своего автомобиля, но и существенно сэкономите себе время и нервы.

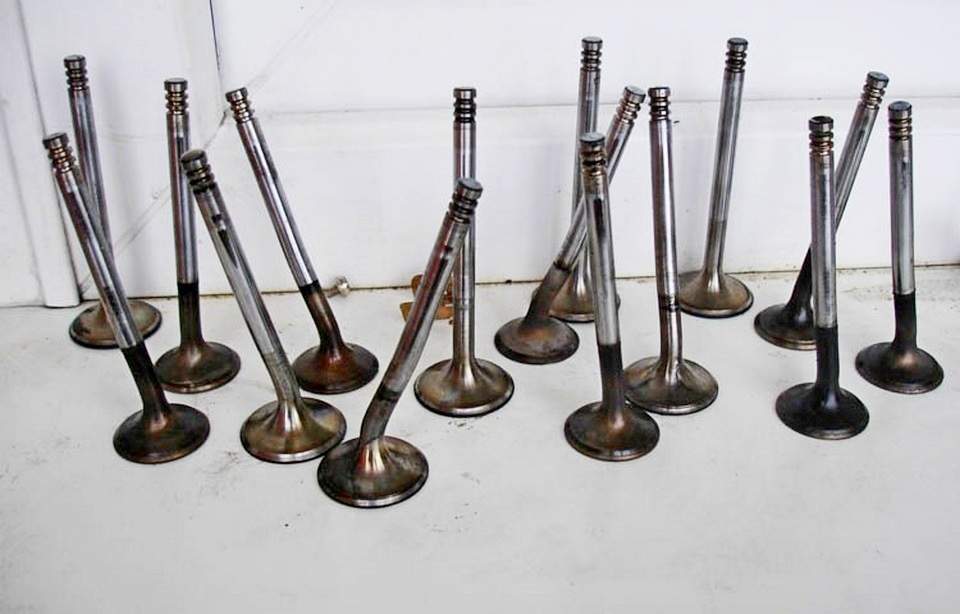

На каких двигателях гнутся клапаны

Если порвалось полотно ГРМ, последствия могут быть разными. Кто-то отделается лёгкой заменой необходимой детали, а кому-то потребуется сложный ремонт.

Почему загибает клапана и возможные риски

К сожалению, потеря целостности ГРМ вне зависимости от типа его привода (ременного или цепного) практически всегда влечет за собой загиб клапанов в двигателе, что чревато серьезными последствиями в виде усложнения ремонтного процесса и, как следствие, его максимального удорожания. Так, мастерам придется не только менять газораспределительный элемент, но и полностью разбирать двигатель, дабы заменить погнувшиеся клапаны и поршневую систему, и иногда проще купить новый мотор, чем оплачивать ремонт старого.

А для того чтобы избежать столь негативных последствий, необходимо понять сам механизм поломки, а также понимать последствия:

1. Так, в абсолютном большинстве случаев клапанная деформация происходит в следствие обрыва шлейфа или растяжения цепи, в результате чего происходит моментальная остановка распределительного вала при продолжающем свою работу коленвале.
2. В итоге клапаны уходят в цилиндр, тогда как им навстречу поднимается поршень, со всей силой бьющий по клапанным тарелкам и сгибающий стержни, после чего двигатель останавливается, и дальнейшая его эксплуатация становится невозможной.
3. Если же продолжить ездить на таком моторе, то следующими выйдут из строя поршни и, как следствие, головки цилиндров, со всеми вытекающими отсюда последствиями. Если поршни полностью вышли из строя, их нужно заменить. Предлагаем вам приобрести качественные кованы поршни.

Что касается причин, провоцирующих разрыв ремня ГРМ или растяжение звеньев его цепи, то к наиболее распространенным из них относятся:

• износ;
• неправильная замена;
• использование некачественных комплектующих при повторной установке;
• образование течи технических жидкостей.

Важно помнить, что любой из этих факторов обязательно повлечет за собой гнет стержней, если конечно, речь не идет об эксплуатации предыдущих поколений автомобилей отечественного производства, в конструкции которых по умолчанию были предусмотрены специальные поршневые выемки, предотвращающие прямое столкновение с клапанами. И сегодня все большее количество новых моделей российских автоконцернов оборудуются подобной защитой, что позволяет избежать столь серьезных повреждений

Почему гнет клапана

Для начала немного теории. Число клапанов в ДВС может быть разное (вплоть до 32), но мы будем рассматривать 8-ми и 16-клапанные моторы, коих 90% на наших улицах.

Клапаны служат для подачи горючей смеси в цилиндр и вывода газов после рабочего хода поршня. Управляет их открытием и закрытием распределительный вал. Последний в свою очередь приводится в действие коленчатым валом (в нашем случае – посредством ремня).Не будем углубляться, какие зазоры должны быть между кулачками и как сказывается глубина хода клапана на работе ДВС. Просто знайте: впускные и выпускные клапана должны открываться и закрываться, строго соответствуя текущему такту работы двигателя. А ниже оставим краткое видео, поясняющее работу ДВС.

Если привод рвется, теряется связь между распределительным и коленчатым валом. Что происходит? Первый вал резко останавливается, клапана «зависают». А вот второй по инерции продолжает вращаться. Соответственно, поршни двигаются вверх. Достигая верхней «мертвой» точки, днище поршня попросту ломает тарелку и стержень зависшего клапана.

Так происходит в каждом цилиндре — где‐то в большей мере, где‐то в меньшей. Но исход один — клапана на выброс. Если при обрыве ремня ГРМ под замену пошли только клапана, поздравляем! Вы — счастливчик. Обычно приходится проводить капитальный ремонт двигателя: меняют поршни, шатуны, распредвал и даже головку блока.

Неочевидная причиной загиба клапанов- заклинивший водяной насос. Некоторые просто забывают о нем, когда меняют ремень ГРМ. Да, помпа служит дольше (120-200 тысяч), но она все же не вечная. Лучший способ обезопасить себя — заменить вместе и помпу. Если она заклинит, мотор получит двойной удар — перегрев и загиб клапанов. Восстанавливать после такого уже будет нечего.

Ремень – это расходник, и со временем он теряет прочность. Резина становится жесткой, появляются трещины. Корд растягивается, а местами появляются надрывы. Все это увеличивает шансы на обрыв ремня ГРМ (или как минимум, перескок на пару зубьев).

Если перескочил или оборвался ремень ГРМ | Пособие автомобилиста

Ремень ГРМ на двигателе автомобиля обеспечивает синхронизацию коленчатого вала с валом газораспределительного механизма (распредвал). На двигателях с ремнем ГРМ обрыв его или проскальзывание хотя бы на один зуб может привести к серьезным неполадкам, которые в будущем могут стать причиной капитального ремонта мотора.

Признаки перескочившего на шкиве ремня ГРМ

Если перескочил ремень ГРМ, признаки могут быть следующими:

1. Нестабильная работа мотора

Причин, по которым может перескочить ремень ГРМ может быть несколько. Во-первых, слабое натяжение, во-вторых, наличие масла на шкиве распредвала или колевнала может привести к проскальзыванию ремня. Ну и самое главное, обрыв ремня ГРМ может в итоге привести к повреждению клапанов газораспределительного механизма и внутренних элементов ДВС (поршней, шатунов и т.д.)

Обрыв ремня ГРМ на ходу

Причины обрыва ремня ГРМ

Почему же происходит обрыв ремня газораспределительного механизма? Причин здесь может быть несколько и одна из главных — это его износ. Поэтому завод-изготовитель настоятельно рекомендует производить замену ремня ГРМ в обозначенный регламентом интервал пробега автомобиля. Далее стоит отметить повреждение или ослабление натяжного ролика, что, несомненно, может вызывать обрыв либо проскальзывание ремня. Также причиной обрыва могут быть заклинивший шкив водяного насоса (помпы). Если двигатель имеет два распредвала, то поломка одного также может являться следствием обрыва ремня ГРМ, но в этом случае последствия могут быть совершенно иными, более неутешительными.

Последствия оборванного ремня ГРМ на двигателе Лада Приора

Как избежать обрыва или проскальзывание ремня ГРМ

Прежде всего необходимо строго соблюдать интервал замены ремня ГРМ, в большинстве случаев это 60 000 км. пробега автомобиля. Далее, следите за сальниками, в том числе и коленвала, масляные потеки под капотом признак подтекания одного из них. Периодически контролируйте натяжение ремня ГРМ, при его ослаблении срочно примите меры по его натяжению. Всегда при замене ремня используйте только оригинальные запчасти. Также к этому нужно отнести и замену помпы, покупайте ее только ту, которую рекомендует завод-изготовитель.

Узнайте более подробно, когда необходимо менять ремень ГРМ на ДВС

Фотоотчеты по замене ремня ГРМ

Опель Астра Рено Логан Ауди А4 Ауди 100 Шевроле Лачетти Шевроле Авео На дизельных двигателях Volkswagen Toyota Estima Emina 3C Рено 25 Мазда Демио

Ремень ГРМ имеет важную функцию в работе силовой установки автомобиля. Но как и любая деталь, он может периодически неправильно функционировать. Ситуация, когда перескочил ремень ГРМ знакома многим автолюбителям. Он может перескочить на один или несколько зубов на шкиве. Это может стать причиной поломок транспортного средства.

Причины обрыва ремня ГРМ

Причин, побуждающих к обрыву ремня механизма газораспределения, существует несколько, и для их определения необходимо хотя бы немного разбираться в устройстве силового агрегата. Зачастую, с данной проблемой водители сталкиваются после замены ремня либо ремонта механизма газораспределения, который связан с заменой направляющих клапанных втулок.

Существующий предел

У современных ремней ГРМ отличные эксплуатационные характеристики, в том числе, и срок службы. К примеру, в автомобилях иностранного производства он может безупречно отработать до 150 тыс. км пробега. Но всё имеет предел! За такой продолжительный срок он элементарно «истирается» — уменьшается его толщина, снижается способность сохранять требуемое натяжение, утрачиваются другие эксплуатационные характеристики. И поэтому происходит разрыв ремня.

Именно износ остается наиболее распространенной причиной повреждения ремня, поэтому специалисты рекомендуют периодически проверят полотно на износ, а при необходимости производить замену. Заметим, что в российских Lada ремень может проходить гораздо меньше примерно 30-50 тыс. км, но иногда ремень рвется, проехав всего 15000. Поэтому часто звучат жалобы от владельцев «Priora», «Kalina» и других моделей этого завода.

Поломка роликов натяжения

Из названия деталей понятно, что ролики предназначаются для обеспечения натяжения ремня ГРМ. Это препятствует его проскальзыванию и соскакиванию с зубьев. Вообще, ролик — это подшипник, имеющий вверху специальный слой.

Как известно, подшипники тоже имеют определенный срок работы. Приближение окончания срока эксплуатации сопровождается характерным шумом. Если своевременно не произвести замену подшипников натяжения, то их «заклинивает», что, в буквальном смысле, за короткое время сотрёт полотно ремня.

Натяжение ремня ГРМ

Несвоевременная замена

Период эксплуатации современных новых изделий для распределительных механизмов зависит от марки автомобиля и составляет около 150 тысяч километров (на более старых авто этот показатель ниже — около 70 — 100 тыс/км). Если транспортное средство используется в условиях низких температур, ресурс эксплуатации ремня снижается до 60-100 тыс/км. В любом случае специалисты рекомендуют проводить диагностику состояния ремешка ГРМ не реже, чем каждые 15 тыс. км пробега.

Разрушение зубьев

Случается, что обрыва нет, но от сильного износа ломаются зубья, расположенные в месте сцепления с шестернями на валах.

В подобной ситуации тоже ничего положительного нет: разрыва полотна не видно, но машину завести не получается, либо она завелась, но работает неправильно…. А дело в том, что при таких условиях «сбивается» зажигание. И здесь опять-таки следует заменить ремень ГРМ.

«Клин» помпы

Особенно часто помпу «заклинивает» на машинах российских заводов, хотя и на любой иномарке это тоже может случиться.

Возникновение подобной проблемы тоже нередко ведет к разрыву полотна ГРМ и требует оперативного решения. Что, со своей стороны, избавит автовладельца от более серьезных денежных и временных затрат в случае, когда порвался ремень ГРМ и это спровоцировало поломку силового агрегата

Неправильная замена ремня

Ошибки, допущенные при установке ремня ГРМ, приводят к несинхронному отпиранию и закрыванию клапанов, в результате чего мощность двигателя снижается. Причина обычно заключается в слишком слабой или очень высокой натяжке валов. Если замена изделия была выполнена с ошибками, его может разрывать уже через 1-2 тысячи километров пробега.

Характерные признаки неправильной замены:

• изделие съезжает вбок;
• появились или стали заметны трещины на его поверхности;
• раздается необычный звук во время работы двигателя.

Инородные элементы

При попадании инородных элементов в распределительный механизм (это могут быть — грязь, мелкие камешки, моторное масло), возможно заклинивание распредвала или коленвала. Во избежание такой проблемы, необходимо периодически выполнять проверку защитной крышки и креплений.

Качество запчастей

И еще одна частая причина обрыва полотна ГРМ – это некачественные комплектующие. Это очень часто случается, опять-таки с отечественными Lada.

Это интересно: Почему не работают поворотники и аварийка: возможные причины и как их устранить

Допустим, после обращения в сервис и замены соответствующих «расходников» вы проехали всего 5 тыс. км, а ремень вдруг порвался.

Поэтому постарайтесь покупать комплектующие для ГРМ только в проверенных сервисах и магазинах, а лучше у официальных дилеров производителя, которых сегодня имеется предостаточно. Не разумно экономить на газораспределительном механизме и его комплектующих!
