Плохо греет печка в mitsubishi outlander, как исправить

Инструменты, необходимые для демонтажа отопителя

Она держится на четырех болтах для них нам и нужен ключ и на двух защелках. Фото не моё, стащил с инета Дальше сдергиваем рамку вокруг КПП.

Затем пластик с бороды переходящий в тоннель. Там все просто, как на фото беремся за край и тянем на себя и чуть вверх. Достаньте моторчик и отнесите его в удобное место. Перед тем как вы его снимите, проверьте обязательно воздуховоды, в которых могут быть листья.

Они тоже издают характерный шелест и гул, так как взаимодействуют с крыльчаткой электрического моторчика.

Для ремонта мы вынимаем моторчик печки из автомобиля Демонтируйте крыльчатку. Для этого на валу моторчика необходимо раскрутить гайку, при этом используйте ключ на 8. Для разборки моторчика надо открутить гайку крыльчатки К основанию из пластика прикручены винты и их надо открутить. Для ремонта необходимо открутить винты крепления моторчика к пластиковому основанию Вытащите моторчик, причём примените отвёртку со смазкой.

Раскачивайте моторчик до тех пор, пока он не выскочит.

Если это не помогает, то чуть-чуть послабьте винты, которые находятся на задней стенке, и легонько стукните по моторчику через прокладку. Для проведения ремонта мы вытаскиваем моторчик из корпуса Отсоединяем крышку моторчика и вынимаем якорь. Воздушная пробка удаляется довольно просто.

Достаточно заехать передними колесами на какое-либо возвышение и отвернуть пробку расширительного бачка. После этого запустить прогретый мотор и ритмично сжимать и разжимать патрубки, ведущие к бачку. Тосол будет булькать, а лишний воздух — выходить.

Время от времени надо подливать тосол.

Затем завернуть пробку и проверить работу печки. Проблема также заключается в негерметичности пробки, которая должна создавать избыточное но не слишком давление.

Часто ее заменой можно устранить сразу несколько неисправностей. Он забивается грязью, отложениями из блока цилиндров двигателя, ржавчиной и не прогревается как надо.

Ремонт моторчика печки Шевроле Авео

Проверьте воздуховоды на предмет возможного наличия в них листвы, которая также может издавать шелест соприкасаясь с крыльчаткой электромоторчика. Забирайте моторчик и несите его домой. Разборка моторчика печки может отличаться, в зависимости от модели Авео, но суть процедуры остается схожей.

Сначала снимите крыльчатку, для этого ключом на 8 открутите гайку на валу моторчика. Затем открутите винты крепления моторчика к пластиковому основанию. Бардачок снят, моторчик доступен. Затем крестообразной отверткой открутите три винта.

Открутите три винта Обязательно поддерживайте второй рукой моторчик, чтобы он не выпал. Отсоедините гофрированный патрубок слева и штекер справа.

Электрические причины нерабочего отопителя Лачетти

Салонный блок предохранителей В случае, если нагнетатель печки не работает в определенном режиме, может быть виноват другой предохранитель, который находится в монтажном блоке под капотом. На схеме он обозначен Ef3. Кроме этого, нужно учесть, что напряжение на электродвигатель печки подается через контроллер с несколькими резисторами разного номинала. При перегорании одного из них, мотор не будет работать в одном из режимов.

После проверки предохранителей, если печка так и не начала работать, проверяем реле отопителя. Оно находится в салоне под рулевой колонкой. Здесь придется приловчиться, поскольку расположено реле не в самом удобном месте — слева от блока педалей. Это реле обозначено маркировкой 202.

Следующий элемент системы отопления по цепи — термопредохранитель. Он расположен под передней панелью и добраться до него можно, сняв жабо, но при определенной ловкости рук, можно и через снятый бардачок. Если термоэлемент сгорел, необходимо заменить его 15-амперным предохранителем 165С.

Почему на Пежо 308 плохо греет печка: основные причины

Центральные сопла воздуховодов при прогретом двигателе должны быстро отогреть холодный салон.

Для комфортного прогревания салона в холодную пору года достаточно 25–30 °C . В обдуве ветрового стекла зимой водитель нуждается постоянно. Появляющиеся проблемы с обогревом должны устраняться незамедлительно.

Так как эффективность отопления зависит от системы охлаждения, то и причину неисправности нужно искать именно там.

Подтекание антифриза

Нельзя допускать течь антифриза в салон вашего автомобиля.

«Печка» начинает плохо греть из-за того, что ей не хватает охлаждающей жидкости. Эту неисправность устранить просто. Достаточно долить антифриз в расширительный бачок до максимального уровня

Важно помнить, что перед тем как откручивать пробку в заливном отверстии, необходимо дождаться полного остывания двигателя

Неисправность термостата

На фото старый протекающий термостат и новый, лишённый этого недостатка.

Термостат — устройство для регулирования постоянной температуры. При неправильной работе нагретый антифриз не попадает в «печку», следовательно, в машине холодно. Проблема устраняется путём замены данной конструкции.

Вентилятор вышел из строя

Вентилятор печки на Пежо 308

Автомобильный отопитель прогревается, но воздух из него не подаётся . Это происходит из-за вышедшего из строя вентилятора, а точнее – его моторчика. Ремонт поломки осуществляется на сервисе или самостоятельно (восстановление, либо замена).

Выработала ресурс помпа

Новая и старая помпы.

Визуально проявляется в виде течи из места её расположения антифриза. Проблема устраняется заменой самой помпы.

Фильтр салона

Такой фильтр может стать причиной серьёзной аллергической болезни.

Засорившийся фильтр салона или радиатор печки . В этом случае из дефлекторов поступает еле тёплый воздух даже при включённом на максимум обдуве. Заменить салонный фильтр возможно самостоятельно.

Устройство и возможные неисправности печки в автомобиле «Шевроле Авео»

Чтобы полноценно эксплуатировать радиатор отопления в машине, необходимо постоянно следить за состоянием всех его деталей. Устроена печка довольно просто, а состоит она из таких комплектующих, как:

воздуховод;
воздушные заслонки;
патрубки, предназначенные для циркуляции охлаждающего вещества;
специальное приспособление для контроля движения жидкости;
радиатор;
вентилятор.

Печка функционирует исправно при отсутствии сбоев в этих деталях.

На схеме показано, как работает отопительная система автомобиля Шевроле Авео и из каких элементов она состоит

Принцип работы печки

За задней панелью капота автомобиля располагается радиатор, к которому подсоединено несколько трубок, предназначенных для поступления охлаждающего вещества внутрь печки. Помпа «гоняет» жидкость в системе охлаждения и отопления машины, а при её нагреве обеспечивается тепловой обмен.

Принцип работы системы отопления в автомобиле «Шевроле Авео» становится понятным из этого рисунка

Антифриз забирает тепло из двигателя, охлаждая его. Уже нагретая жидкость поступает в радиатор и нагревает его. Вентилятор печки помогает «гонять» воздух через радиатор, благодаря чему он охлаждается и отдаёт ему своё тепло. Нагретый воздух поступает в салон машины, а холодный тосол заливается в мотор и охлаждает его. Подобная система отопления наиболее эффективная и популярная.

Антифриз заливается в систему охлаждения печки для стабильной работы радиатора отопления

Печка — это своего рода радиатор, поэтому если машина не прогрета, то при её включении обеспечивается дополнительное охлаждение. В связи с этим стенки радиатора быстрее ржавеют, а двигатель надо дольше прогревать. А также увеличится влажность в машине, из-за чего начнут запотевать окна.

Антифриз

Ситуация, связанная с антифризом и печкой, довольно неоднозначная. Ведь бывает так, что простая доливка решает проблемы с холодным воздухом в салоне. Но могут быть и более серьёзные неисправности.

Начнём с того, что многие владельца Outlander банально забывают периодически следить за уровнем рабочих жидкостей, в числе которых и антифриз. Наличие датчиков уровня и меток на бачке всё равно никак не меняет ситуацию. Если уровень упал по естественным причинам, долив немного жидкости охлаждения, печка снова начнёт работать на полную силу.

При дефиците ОЖ в системе начинает перегреваться двигатель, поскольку не получает достаточно охлаждения. Параллельно нарушается работа самой печки, что связано опять же с низким уровнем антифриза.

Случается так, что водитель доливает ОЖ до необходимого уровня, на некоторое время это помогает, после чего уровень снова падает. Это говорит о наличии утечки. А это довольно серьёзная проблема.

Чаще всего на Outlander слабым местом оказывается бачок, если он не оригинальный, а также шланги. Иногда срывает крепление с патрубков, подключённых к бачку. Восстановить герметичность соединений довольно просто. Если же треснул бачок, что в регионах с очень низкой температурой зимой вполне возможно, его придётся демонтировать и менять.

Хуже всего, если утечка наблюдается в других, труднодоступных местах. Самой неприятной справедливо называют утечку в цилиндры мотора, что возможно при повреждении прокладки головки блока. Об этой проблемы вы уже знаете.

3. Система автоматического отопления

Регулятор электромотора вентилятора

Составные элементы

A32m1 – Электромотор вентилятора. A32n1 – Регулятор электромотора вентилятора.

Снятие и установка

1. Снять правую крышку под приборной панелью.

2. Отсоединить разъем электромотора вентилятора (А32m1) и регулятора (А32n1).

3. Повернуть регулятор (А32n1) против часовой стрелки и извлечь.

4. Установка производится в порядке, обратном снятию.

Циркуляционный насос охлаждающей жидкости для системы отопления

Составные элементы

М13/5 — Циркуляционный насос охлаждающей жидкости

Кронштейн.
Шланг системы отопления.
Зажимные клещи.
Шланг охлаждающей жидкости (при наличии).
Зажимные клещи.
Разъем.

Снятие и установка

Сбросить давление в системе охлаждения, для этого: осторожно открыть и снова закрыть крышку расширительного бачка

2. Отсоединить шланг отопителя (2) при помощи зажимных клещей (3).

3. Отсоединить шланг отопителя (4) при помощи зажимных клещей (5) .

4. Ослабить стяжные хомуты на шлангах отопителя (2) и снять.

5. Ослабить стяжные хомуты на шланге отопителя (4) и снять .

6. Отсоединить разъем (6).

7. Снять циркуляционный насос охлаждающей жидкости (М13/5) с кронштейна (1).

8. Отсоединить шланги отопителя (2) от циркуляционного насоса (М13/5).

9. Снять шланг отопителя (4) с циркуляционного насоса (М13/5) .

10. Снять циркуляционный насос охлаждающей жидкости (М13/5).

11. Установка производится в порядке, обратном снятию.

12. Залить охлаждающую жидкость и удалить из системы воздух.

Примечание:

Повторно использовать только чистую охлаждающую жидкость.

13. Визуально проверить область вокруг циркуляционного насоса (М13/5) на герметичность.

Теплообменник

Составные элементы

А32 – Блок системы кондиционирования. М2/6 – Электромотор заслонки смешанного воздуха слева. М2/7 — Электромотор заслонки смешанного воздуха справа.

Теплообменник.
Прокладка.
Болты.
Разъем.
Болты.
Патрубок.
Рычаг.
Опорная пластина.
Болт.
Кронштейн.
Уплотнение.
Держатель трубопроводов.
Болт.

1. Теплообменник. 14. Фиксаторы. 15. Трубки охлаждающей жидкости.

Снятие и установка

1. Снять блок системы кондиционирования (А32).

2. Электромоторы заслонок смешанного воздуха слева (М2/6) и справа (М2/7) отложить в сторону с подсоединенными проводами.

3. Снять прокладки (2).

4. Отвернуть болты (3).

5. Отсоединить разъем (4).

6. Отвернуть болты (5), снять патрубок (6) и отложить его в сторону на блок системы кондиционирования (А32).

7. Отсоединить рычаг (7) (стрелка) и снять опорную пластину (8) электромоторов.

8. Отвернуть болт (9) и снять кронштейн (10).

9. Нанести тонкий слой смазки на уплотнение (11) в зоне держателя трубопроводов (12) и завести его над держателем (12).

10. Отвернуть болты (13) и снять держатель (12).

11. Отсоединить фиксаторы (14) с трубок системы охлаждения (15).

Примечание:

При установке фиксаторы (14) и уплотнительные кольца на трубках системы охлаждения (15) заменить новыми.

12. Извлечь трубки системы охлаждения (15) из теплообменника (1) и отложить их сторону.

Примечание:

При установке следить за правильным положением уплотнения (16).

13. Извлечь теплообменник (1) из блока системы кондиционирования (А32).

14. Установка производится в порядке, обратном снятию.

Устройство и работа системы отопления

Принцип современной системы отопления и кондиционирования автомобиля

Отопитель на автомобиле Пежо 308 состоит из следующих элементов:

радиатор жидкостного типа (размещается под панелью приборов);
вентилятор для нагнетания и передачи прогретых воздушных масс в салон автомобиля;
электродвигатель вентилятора;
регулирующая заслонка (предназначена для контроля температуры воздуха, поступающего в машину из отопителя);
распределяющая заслонка (используется для направления обдува не только на пассажиров, но и смотровые окна);
патрубки для циркуляции жидкости охлаждения;
помпа (вид насоса) для принудительной перекачки жидкости из одной зоны, в другую.

Принцип работы отопителя достаточно прост и существенно не отличается от других марок автомобилей.

В прогретом до 90 °Cмоторе протекает теплообмен: антифриз (обычно заливается эта охлаждающая жидкость) забирает тепло, выделяемое механическими процессами в двигателе.

Термостат

Не менее опасным справедливо считается выход из строя терморегулирующего клапана на Outlander XL и кроссовере первого поколения, поскольку он имеет непосредственное отношение не только к печке, но и ко всей системе охлаждения двигателя.

Чтобы не вдаваться в тонкости всего процесса, автовладельцам нужно знать следующее. Термостат перенаправляет движение жидкости охлаждения по малому и большому контуру. В первом случае он охватывает только радиатор печки, чтобы быстрее прогреть салон. Во втором жидкость проходит уже и через радиатор двигателя, что позволяет лучше охлаждать антифриз и поддерживать оптимальную работу двигателя. Термостат призван регулировать температуру двигателя, сохраняя её на рабочих показателях.

Но термостат, представленный в виде клапана, может заклинить. Если он окажется закрыт и не будет открываться для выхода на большой круг, печка начнёт работать очень хорошо, в салоне станет жарко. Но параллельно есть риск перегрева двигателя со всеми вытекающими последствиями.

При постоянном открытом положении двигателю сложно выходить на рабочую температуру, она обычно ниже. Это тоже плохо для ДВС. Плюс печка не сможет дуть тёплым воздухом. По мере роста оборотов мотора, в салон начнёт поступать холодный воздух.

Заклинивший термостат подлежит только замене на Outlander. Ремонтировать его бессмысленно. Располагается этот элемент в подкапотном пространстве. Для получения доступа к термостату нужно снять впускной коллектор. Тут достаточно открутить два крепления к кузову и отщёлкнуть пару ремешков на корпусе, внутри которого скрывается воздушный фильтр.

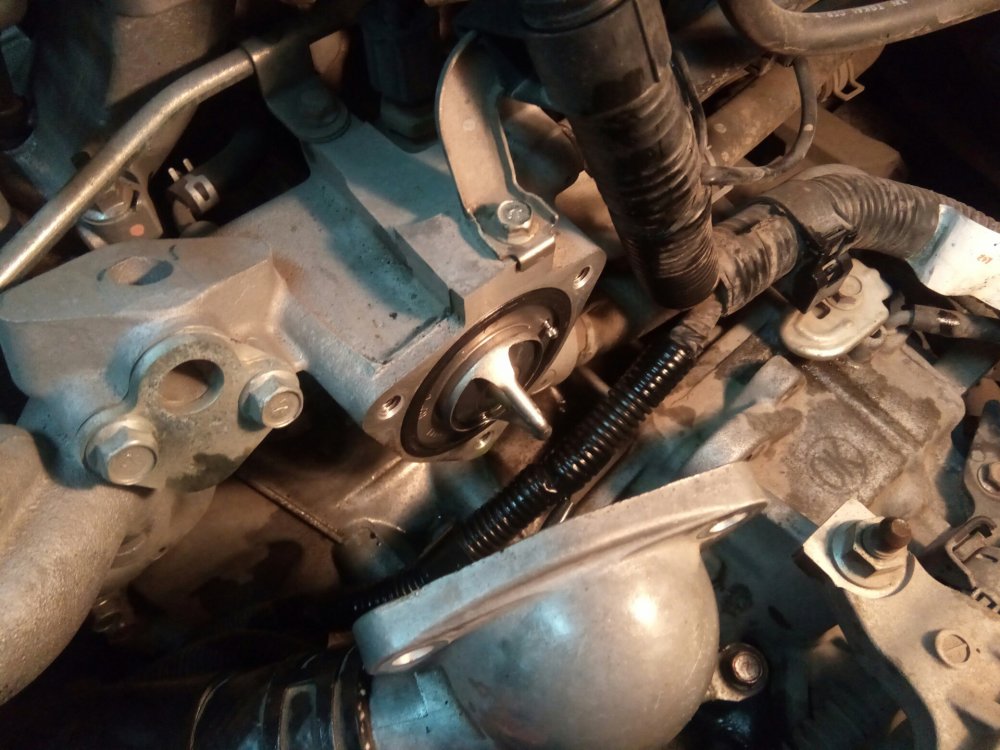

Убирайте пластик, и под ним сам термостат. Поскольку перед снятием термостата требуется слить антифриз, рекомендуется убрать решётку радиатора, и оттуда дотянуться до сливной трубки и самого сливного краника.

Слив старый антифриз, заодно проверьте его текущее состояние. Старую жидкость после замены термостата заливать не рекомендуется.

Когда жидкость будет слита, открутите сам термостат, зачистите посадочное место, и установите туда новый элемент. Сам корпус термостата удерживается на 3 болтах. Открутив их, сможете снять и сам искомый элемент.

При выборе нового термостата ориентируйтесь на используемый на Outlander двигатель. У каждого мотора своя оптимальная рабочая температура. И новый термостат должен срабатывать именно при таких значениях.

Блок управления печкой в УАЗ

Управляющий модуль, которым оснащен отопитель, выглядит как набор регуляторов, которыми обеспечивается достижение определенной задачи по созданию требуемой комфортной температуры в салоне и потребной скорости воздушного потока.

В число функций блока входят следующие возможности:

Ручная или автоматическая установка режимов работы отопителя.
Способность к считыванию информации с температурного датчика, присутствующего непосредственно в салоне.
Наличие переключателя скоростных режимов вентилятора, с помощью которого можно задать оптимальные условия для работы узла.

Заметим, что максимум потребляемого тока вентилятором контура отопления достигает 14 Ампер. За подачу электропитания отвечает бортовая сеть УАЗ Патриот.

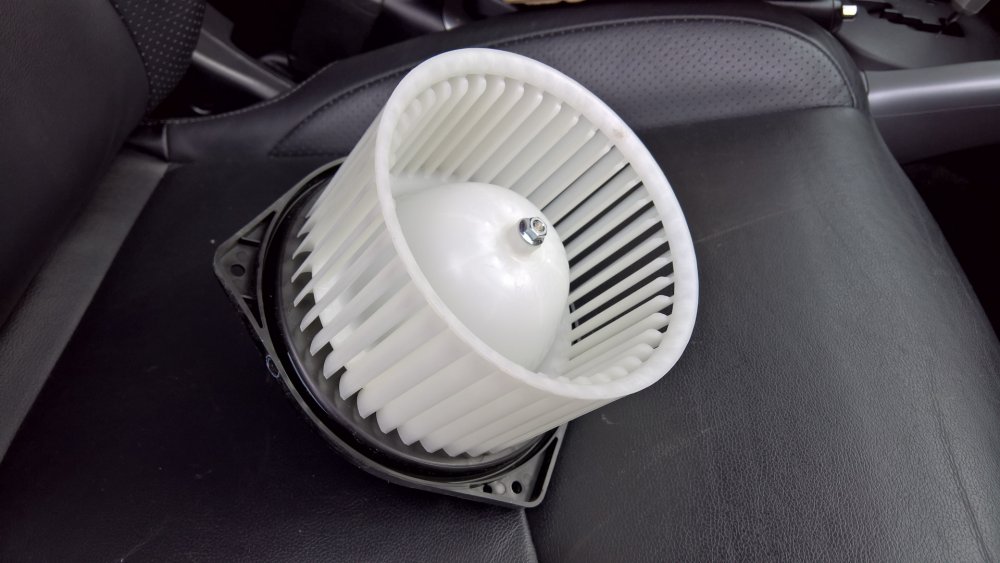

Электровентилятор

Довольно часто оказывается, что на Outlander плохо греет печка по причине неисправностей, связанных с электровентилятором.

Располагается этот узел за бардачком, в ногах переднего пассажира. Чтобы получить к нему полноценный доступ, лучше снять перчаточный ящик. Хотя многие обходятся и без демонтажа бардачка.

Ситуаций, связанных с электровентилятором, может быть несколько:

Проблемы с проводкой. Их лучше решать под руководством опытного электрика. При неполадках с проводами, что обусловлено их износом, перетиранием, окислением, требуется прозвонить систему, найти обрыв, попытаться восстановить её.
Предохранитель. За работу электровентилятора отвечает соответствующий предохранитель, расположенный в монтажном блоке. Если предохранитель сгорел, что обусловлено перегрузкой электросети или проблемами в проводке, его потребуется заменить. Расходник дешёвый, но важный. При наличии неисправностей в проводке сначала нужно устранить их, а потом уже вставлять новый предохранитель. Иначе вам придётся постоянно его менять. Этот предохранитель находится в соответствующем блоке, расположенном в салоне. С завода идёт под номером 1.
Щётки и подшипник. Актуальная проблема для достаточно старых машин, на которых в результате активной эксплуатации моторчик просто износился. Обычно страдают именно щётки и подшипник. В теории электромотор можно отремонтировать. Но чаще всего автовладельцы Outlander XL, как и кроссовера первого поколения, просто покупают новый узел.
Резистор. Непосредственно на корпусе мотора печки находится резистор. Этот элемент отвечает за понижение напряжения, которое идёт на электровентилятор, и позволяет выбирать ту или иную скорость вращения лопастей нагнетателя воздуха. Если резистор выйдет из строя, тогда печка будет включаться только на максимальной скорости. Во всех остальных режимах работать не сможет. Резистор достаточно отщёлкнуть и снять с моторчика, а на его место поставить аналогичный новый.

Нельзя сказать, что лопасти самого вентилятора ломаются регулярно. Это достаточно большая редкость, связанная преимущество с низким качеством используемых неоригинальных электровентиляторов либо с механическим воздействием на изделия хорошего уровня исполнения.

Почему плохо греет печка Renault Logan?

Когда печка дует холодным воздухом, то есть в салон машины не поступает тёплый воздух, стоит проверить наличие охлаждающей жидкости в системе.

Уровень ОЖ должен быть выше минимального, но ниже максимального значения по отметкам на бачке. Зачастую автомобилисты фиксируют взгляд на затемнении под отливом бачка. То есть, в том месте, где располагается площадка. Ошибочно принимать это затемнение за наличие антифриза. Насторожить должен уже тот факт, что площадка располагается ниже минимального уровня. Поэтому охлаждающую жидкость придётся доливать в любом случае. Лучше всего открутить крышку бачка и визуально убедиться в количестве жидкости.

Если антифриза в системе в достаточно, проблема может быть в неисправности термостата. Для проверки этой детали потребуется завести машину и дать мотору поработать 5-7 минут. Далее рукой дотроньтесь до патрубка, идущего к радиатору от термостата.

Если за указанный промежуток времени патрубок станет на ощупь такой же температуры, как и тот, который идёт на радиатор отопителя, тогда термостат придётся менять.

Самая распространённая причина, по которой плохо греет печка на Рено Логан, — замусоривание радиатора отопителя. Эта деталь забивается мелкими фракциями от расширительного бачка. Точнее, от площадки, расположенной в нём. Разрушение площадки можно проверить обычной отвёрткой. Для этого инструмент опускаем в бачок и надавливаем на площадку.

При наличии разрушения детали отвёртка будет свободно гулять.

На снятом бачке разрушенная площадка выглядит следующим образом.

Мелкая пластмассовая крошка от разрушенной площадки выглядит так.

Естественно, таким маленьким кусочкам не составит проблем забить радиатор отопителя, даже несмотря на то, что именно здесь находится самый тонкий канал. Бачок с повреждённой перегородкой необходимо обязательно заменить. Можно просто выломать перегородку. Однако такие действия не спасут автовладельца от проблем, потому что помимо перегородки на бачке с течением времени происходит разрушение сосков.

Поэтому бачок демонтируется и выбрасывается. На его место следует поставить новую деталь с целой перегородкой.

Если печка на Рено Логан не работает из-за проблемы с разрушением пластмассовых элементов, то возникает этот дефект после пробега более ста тысяч километров

Важно отметить, при установке оригинального расширительного бачка в комплекте с ним идёт новая крышка

Эту деталь не следует устанавливать, потому что они плохо сохраняют давление в системе. Поэтому новый бачок лучше закрывать заводской крышкой.

Такой совет дан не напрасно. Причиной плохой работы системы отопления может стать крышка на расширительном бачке. Если клапана в крышке не держит, то в системе не будет создаваться положенное давление. Поэтому проток радиатора отопителя будет плохим. Проверить надёжность крышки можно простым способом. Достаточно дунуть на клапан. Он не должен легко продуться, так как обязан держать давление.

Как было отмечено, при установке нового бачка, даже оригинального, не рекомендуется закрывать его крышкой, идущей в комплекте.

Иногда в систему попадает воздух, который ведёт к проблемам с её нормальной работой. Однако самостоятельно воздух появиться не может. Для этого необходимо вскрывать систему охлаждения. Чтобы не допустить проблем, после замены любых деталей стоит развоздушить. С этой задачей можно справиться при помощи спускника.

Проблема плохой работы печки может скрываться и под капотом, и в салоне автомобиля. Зачастую, холодная печка Рено Логан связана с забитым фильтром салона. Если салонный фильтр отсутствует, происходит засорение испарителя, что тоже ведёт к проблемам с обдувом.

Заранее проводите профилактику деталей системы отопления и вентиляции, включающую в себя своевременную смену фильтров и подбор только качественного антифриза. Гораздо легче предупредить проблему, нежели ломать голову над её решением.

Система управления

Печка и система кондиционирования регулируется при помощи БУ (блока управления), который включает в себя систему регуляторов, благодаря им контролируются и выполняются различные задачи, следующего характера:

Режим работы печки можно выставлять как в ручном режиме так и в автоматическом;
Блок Управления считывает информацию с датчика температуры который расположен в салоне внедорожника;
Благодаря специальному регулятору БУ может работать в нескольких скоростных режимах;
Максимальное потребление тока печки составляет 14 Ампер;
От электропитания функционирует нагнетательный вентилятор воздуха.

Диагностика и чистка радиатора печки на Пежо 308

Стоит чистить радиатор регулярно чтобы не было в нем много грязи и накипи.

Сложнее обстоят дела с радиатором. Особенно если он дополнительно оборудован кондиционером или климат – контролем.

Для успешной очистки от накипи и ржавчины опытные водители прибегают к следующему методу.

Снять нижний патрубок радиатора в моторном отсеке и дождаться полного стекания антифриза в предварительно подготовленную широкую ёмкость;
В зоне ног водителя, под рулевым колесом, снять пластиковую защиту;
После отогнуть продолжение защиты справа от педалей, и открутить болт с головкой под ключ типа Т20 («звёздочка»);
Движением на себя снять пластиковый кожух;
Откроется доступ к радиатору с алюминиевыми трубками;
Не отгибая трубок, аккуратно снять с них стопорные кольца;
Открутить на радиаторе 5 болтов;
Снять пластиковую чёрную заглушку;
Подставить предварительно подготовленную ёмкость, чтобы слить остатки антифриза;
Вынуть радиатор для последующей очистки.
