Замена радиатора печки на ваз 2114 без снятия панели (торпедо)

Диагностика неисправностей системы отопления

Неисправности системы отопления сопровождаются следующими симптомами:

не работает вентилятор;
в салон поступает холодный воздух;
не работает заслонка;
наблюдается утечка ОЖ;
печка начинает издавать нехарактерные звуки (свистит, гудит, журчит);
из воздуховодов отопителя появляется пар или дым.

Почему печка не работает или не нагревает воздух

Если печка вышла из строя, она или совсем не работает, или работает, но не нагревает воздух. В первом случае сначала проверяют электропроводку вентилятора, начиная с предохранителя F7. Если предохранитель перегорел, его меняют. Затем проверяют реле, которое может включаться не с первого раза или только на прогретом моторе. В этом случае реле меняют на новое.

Затем оценивается исправность электродвигателя. Для этого к его контактам напрямую подают питание с аккумулятора. Если электродвигатель начнёт работать на максимальных оборотах, то он исправен. В противном случае потребуется его ремонт или замена.

Регулировка интенсивности воздушного потока осуществляется с помощью резистора, имеющего две спирали с сопротивлениями 0,82 Ом и 0,23 Ом. В первом режиме ток поступает через обе спирали, во втором — только через спираль сопротивлением 0,23 Ом, в третьем — минуя спирали, то есть совсем без сопротивления. Если резистор неисправен, вентилятор будет работать только в третьем режиме на максимальной скорости (рукоятка в крайнем правом положении). Проблема решается заменой резистора, который расположен с водительской стороны над педалью акселератора.

При неисправном резисторе вентилятор печки сможет работать только на максимальной скорости

Если в салон поступает холодный воздух, причиной этого может быть:

Воздушная пробка. Она могла образоваться при замене ОЖ, при разгерметизации системы или недостаточном количестве ОЖ в системе. Для удаления пробки снимают патрубок радиатора печки, с помощью лейки доливают тосол до максимума и надевают шланг на место. После запуска двигателя ОЖ под давлением вытеснит остатки воздуха из системы.
Заклинивание крана печки. Это происходит в случае, если кран изначально открывался не до конца, и в процессе эксплуатации на внутренней поверхности образовалась окись, накипь, препятствующие нормальной циркуляции жидкости. Кран можно попытаться открыть с помощью плоскогубцев или сразу заменить на новый.
Засорение радиатора печки. При использовании низкокачественной ОЖ соты радиатора могут забиться. Проблема решается промывкой или заменой теплообменника. Целесообразность промывки определяется масштабом загрязнений.
Установка некачественного радиатора. В бракованном изделии соты могут быть неправильно спаяны. Радиатор следует заменить.
Низкое давление в системе охлаждения. Если на повышенных оборотах теплоотдача увеличивается, необходима замена помпы.
Низкий уровень ОЖ. Необходимо проверить уровень и при необходимости долить антифриз.
Повреждение крыльчатки вентилятора печки. Крыльчатка тщательно осматривается и при обнаружении механических повреждений меняется.
Загрязнение фильтра салона. При его сильном загрязнении мощности электродвигателя не хватит для нагнетания тёплого воздуха в салон. Фильтр меняется на новый.
Повреждения прокладки ГБЦ. Если пробита прокладка ГБЦ, из выхлопной трубы пойдёт белый дым. Проблема решается заменой прокладки с демонтажем головки блока цилиндров.

Устройство и причины замены радиатора печки

Радиатор печки ВАЗ 2114 имеет простую, но прочную конструкцию. Его сердцевина состоит из двух рядов алюминиевых трубок и поперечных тонких металлических пластин, образующих соты. Это обеспечивает накопление тепла в сердцевине. Концы трубок развальцованы в торцевых пластинах и герметизированы специальными материалами. Этим обеспечивается плотное прилегание сопрягающихся поверхностей. К торцам сердцевины приварены три пластмассовых бачка. Два бачка на одной стороне соединены с системой охлаждения, а третий — на противоположной стороне — обеспечивает циркуляцию тосола в радиаторе.

Особенности конструкции отопителя

Надо сказать, что восьмое-девятое семейство автомобилей ВАЗ имеет идентичную систему отопления. В каждом случае источником тепла является главный элемент автомобиля, который представлен мотором. Но образующееся тепло необходимо еще донести, что называется, до потребителя. В данном случае в качестве теплоносителя выступает антифриз, которым снабжена система охлаждения. Им прогревается радиатор пеки. Сам он находится в замкнутом кожухе. Его обдувает поток воздуха, который нагнетает турбина отопителя.

Особенности конструкции отопителя: 1 – рычаг заслонки управления отопителем; 2 – левый кожух отопителя; 3 – тяга заслонки обогрева ног; 4 – уплотнительная прокладка радиатора; 5 – радиатор отопителя: 6 – уплотнитель отопителя; 7 – электродвигатель; 8 – кожухи вентилятора: 9 – рабочее колесо; 10 – заслонка обогрева ветрового стекла; 11 – воздухопровод обогрева ветрового стекла; 12 – воздухопровод бокового сопла; 13 – боковое сопло; 14 – тяга заслонки обогрева ветрового стекла; 15 – центральные сопла; 16 – заслонка обогрева ног; 17 – правый кожух отопителя; 18 – рукоятка управления отопителем; 19 – тяга управления краном; 20 – тяга заслонки управления отопителем; 21 – рукоятка подачи воздуха на ветровое стекло; 22 – рукоятка подачи воздуха в ноги водителя и пассажиров; 23 – кронштейн рычагов управления; 24 – скоба крепления кожухов отопителя; 25 – воздухопровод внутренней вентиляции; 26 – окно в кожухе отопителя; 27 – заслонка управления отопителем; 28 – рычаг заслонки обогрева ног.

Для поступления теплого воздуха в салон существует воздуховод. Если радиатор печки холодный, то можно определенно сказать, что он «заболел». Такая неприятная ситуация может возникнуть у всех автомобилей марки ВАЗ без исключения. Если забитый радиатор печки 2114 изготовлен из меди, то он еще прослужит какое-то время. Случай с алюминиевым радиатором предполагает непременную немедленную замену.

И так по порядку

Перед началом работы не забудьте обильно помазать руки каким нибудь кремом (возможно будут порезы, да и мыть будет легче).

Сливаем ОЖ (если у вас охлаждающая система герметична, то крышка расширительного бачка должна быть закрыта, после того как завернете шланг вместо заглушки в двигатель, откройте крышку и тосол потечет аккуратно в подготовленную емкость) используем такой шланг

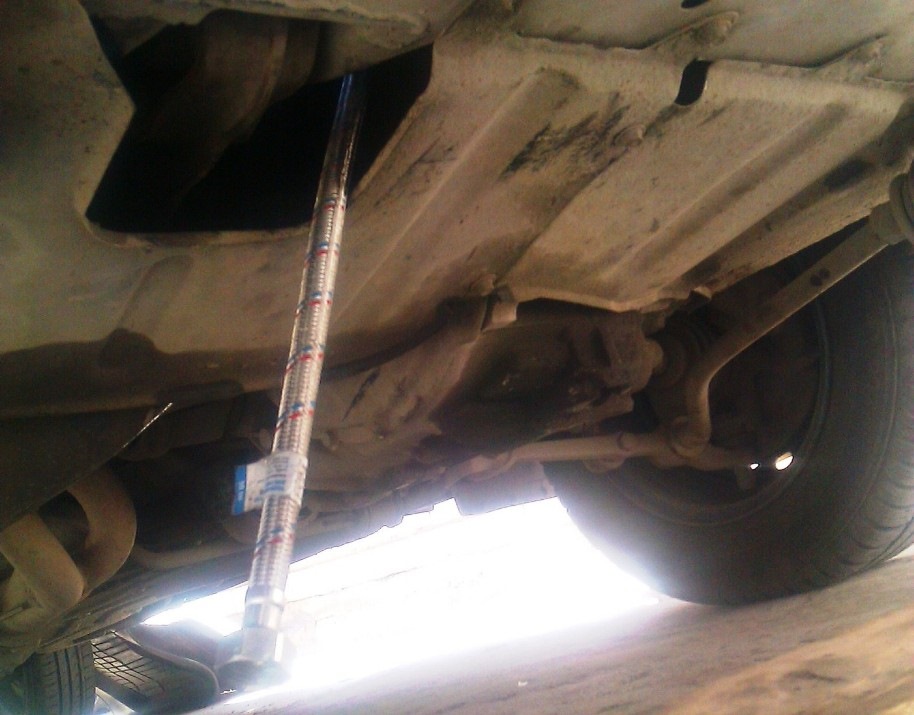

шланг от смесителя, вкручивается вместо пробки слива в двигатель, потери тосола минимальны (при условии что система герметична и крышка расширительного бачка плотно закручена

Снимаем боковые панели и бардачок, основное правило — откручиваем все винты крепления которые видим.

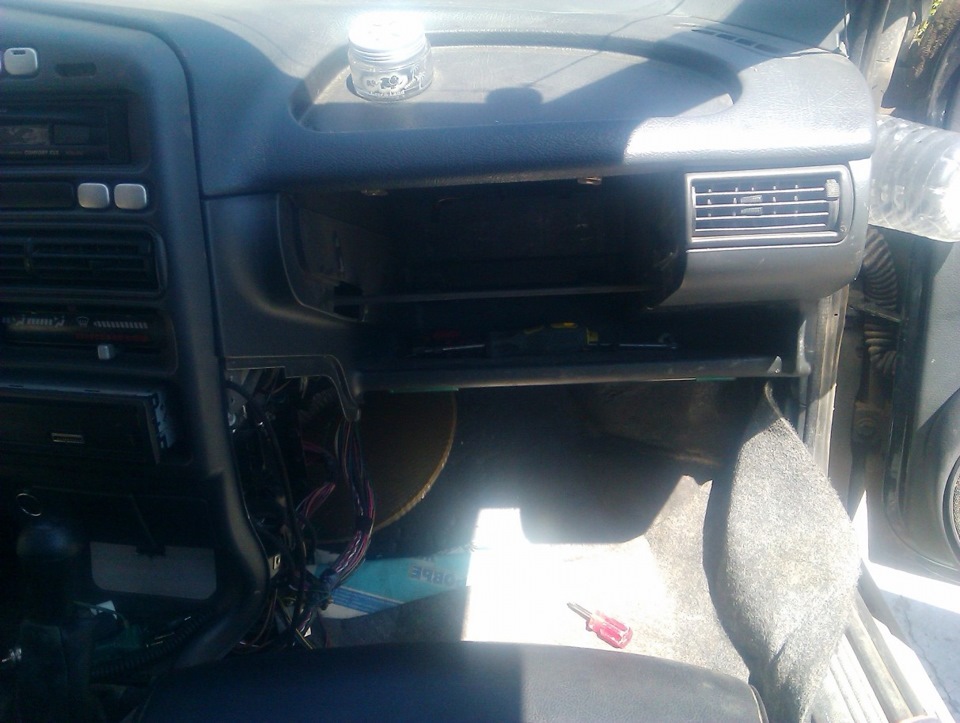

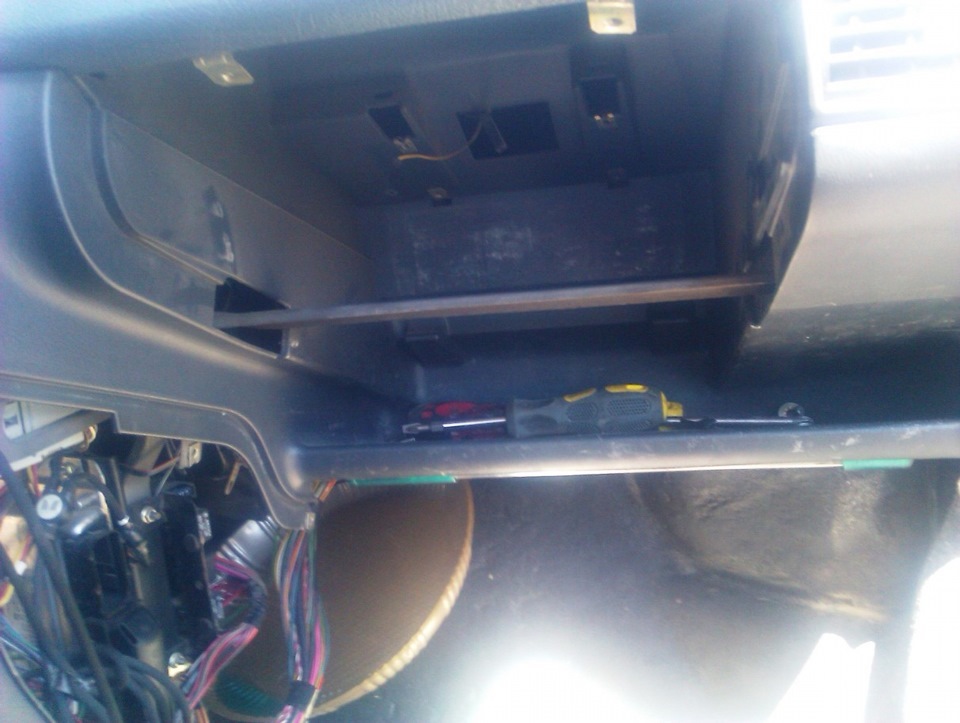

бардачок снят полностью (состоит он из 3 частей)

Не забываем открутить крепления к полу — два винта по бокам, с правой и левой стороны панели

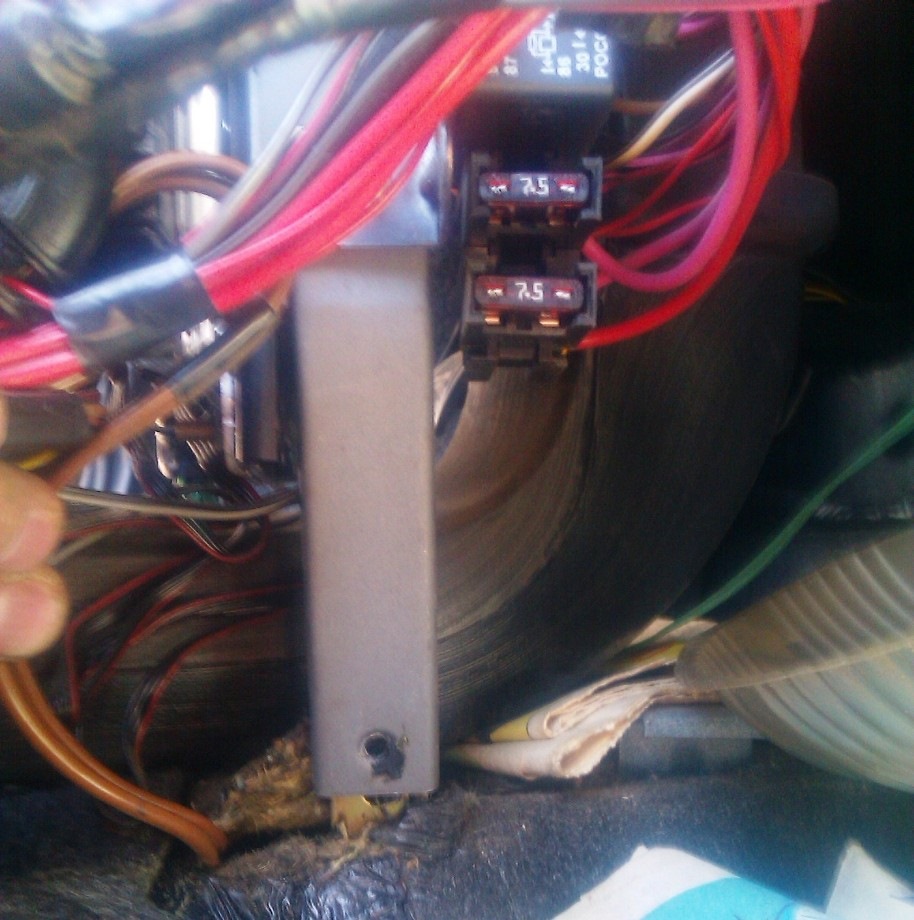

находится возле ЭБУ — снизу

откручиваем винты крепления, которые держат тросики (открутил с правой и левой стороны), со стороны водителя эти винты еще держат и крышку радиатора — их там 3 шт)

замучился именно с этим, не удобно его откручивать

Проверьте еще раз, все ли болтики и винтики откручены (не забудьте про два самореза ближе к пассажирской двери и про тот что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой). Аккуратно дергаем панель на себя.

если идет с трудом, проверьте все ли открутили! на всякий случай снимите с регулировок печки и заслонки пластмассовые наконечники

Подставил пока то что попалось под руку.

бутылка от молока пригодилась

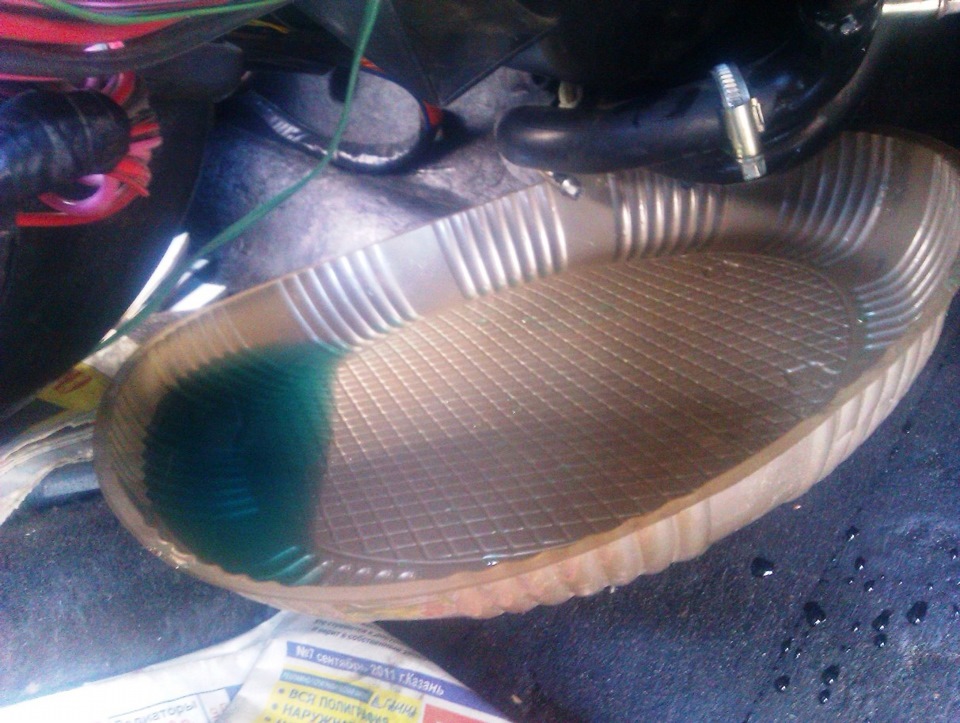

Откручиваем два хомута от радиатора, не забудьте подставить какую нибудь емкость, чтобы не залить салон тосолом! подставил опять то что попалось под руку, от пирога вроде.

лучше по-больше объемом, что бы не бегать по несколько раз для опустошения емкости с ОЖ

В системе остается еще приличное количество ОЖ, бегал примерно пять раз для опустошения.

все аккуратно заливаем, для экономии и повторного использования тосола

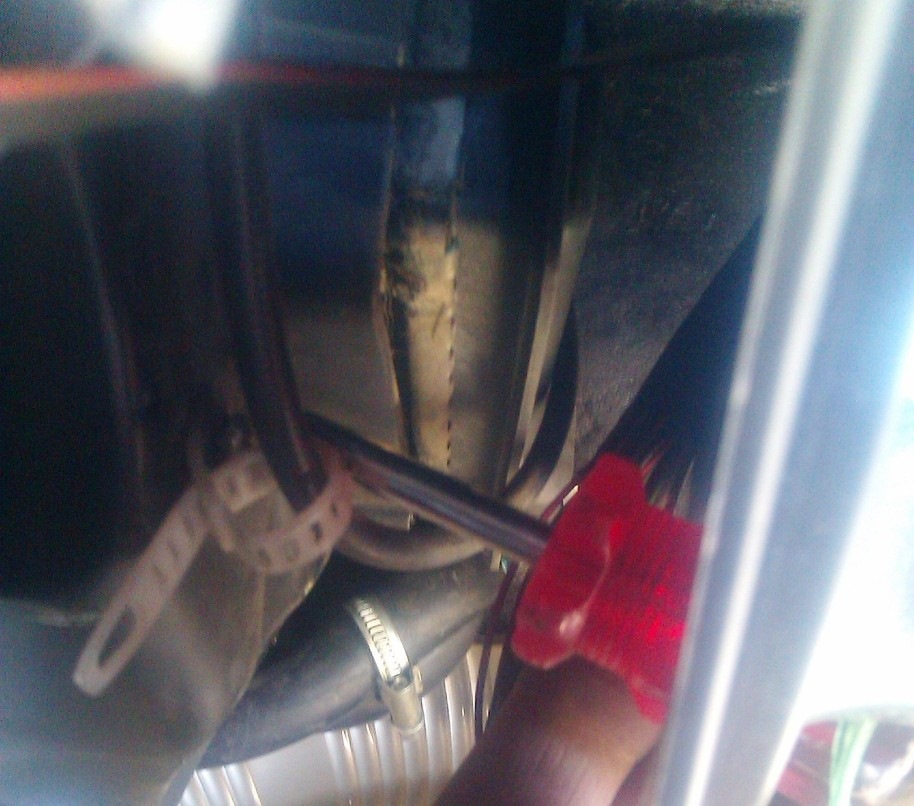

Можно снимать и одевать патрубки, для слива, но делал проще, отверткой давил чуток на патрубок и тосол лился, убирал отвертку — прекращал.

так сливал примерно раз пять, не удачно подобранный сосуд, маловат оказался

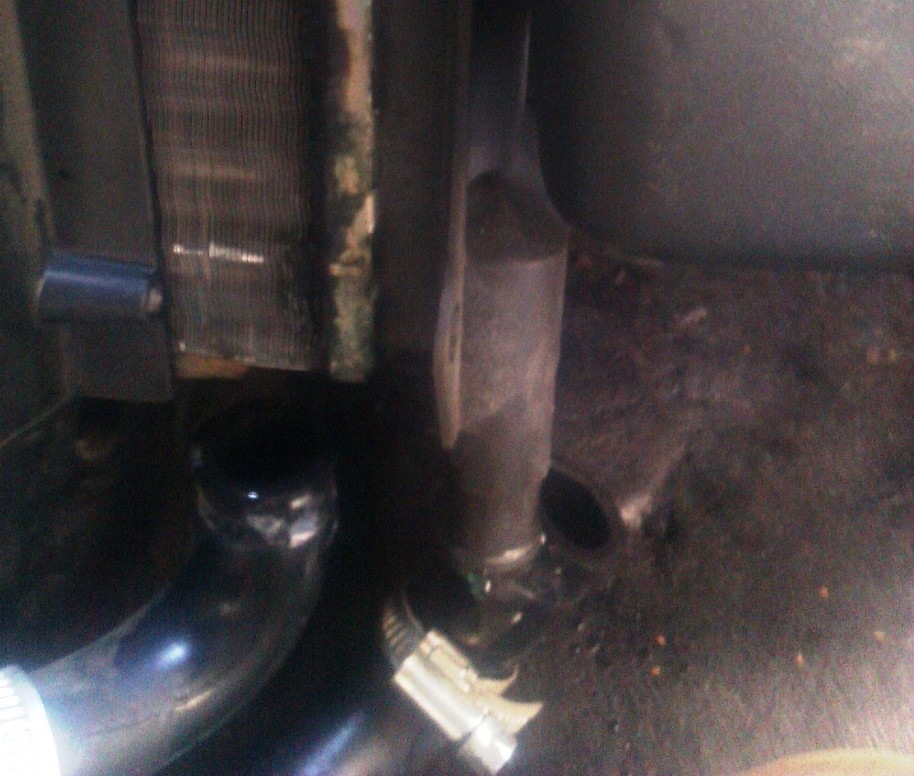

Итак вся жидкость слита, хомуты сдернуты, радиатор вылезает чуть-чуть и упирается в нижнюю часть панели, на фото видно место подтека.

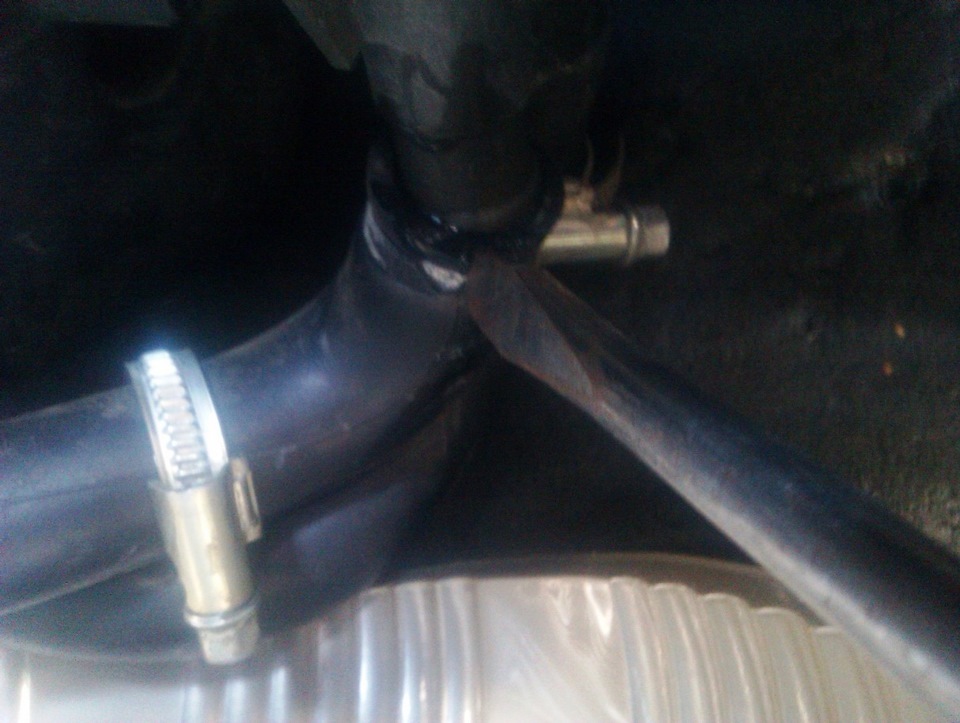

протекал видимо отсюда, потемневшее место на стыке пластика и металла

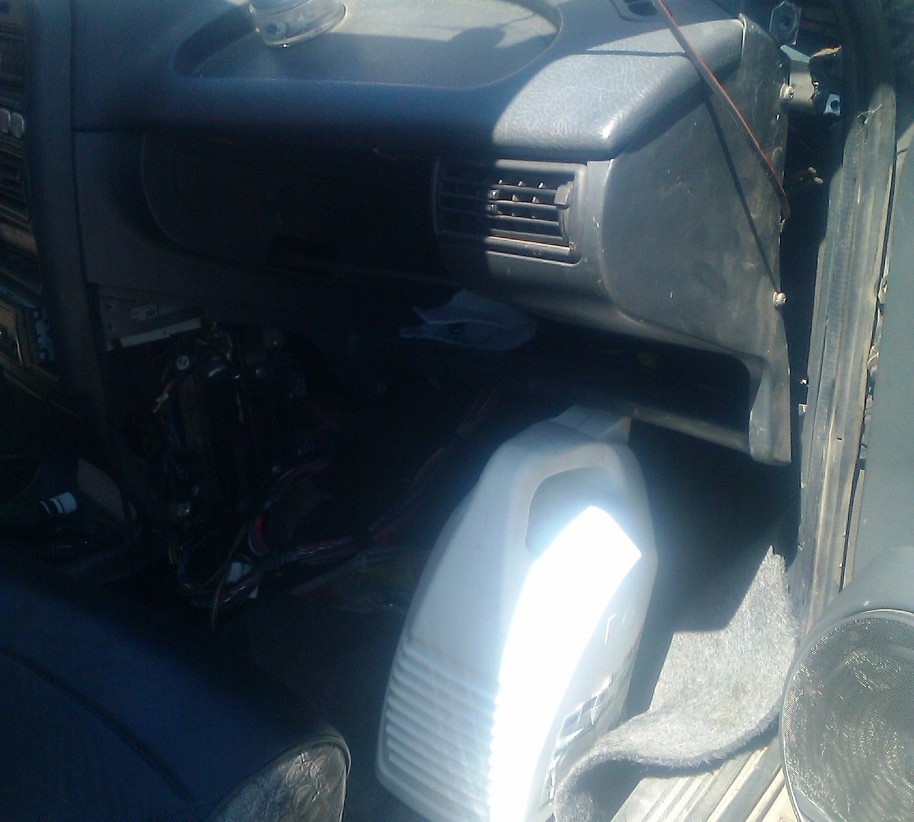

Сначала предполагал что справлюсь один, приподнял панель и подставил белую пластмассовую емкость, но этого не хватило, приподнимать надо гораздо выше, поэтому позвал на помощь, тут надо вдвоем делать, один приподнимает, другой вытаскивает радиатор, и так же при сборке=)

надо поднимать еще выше

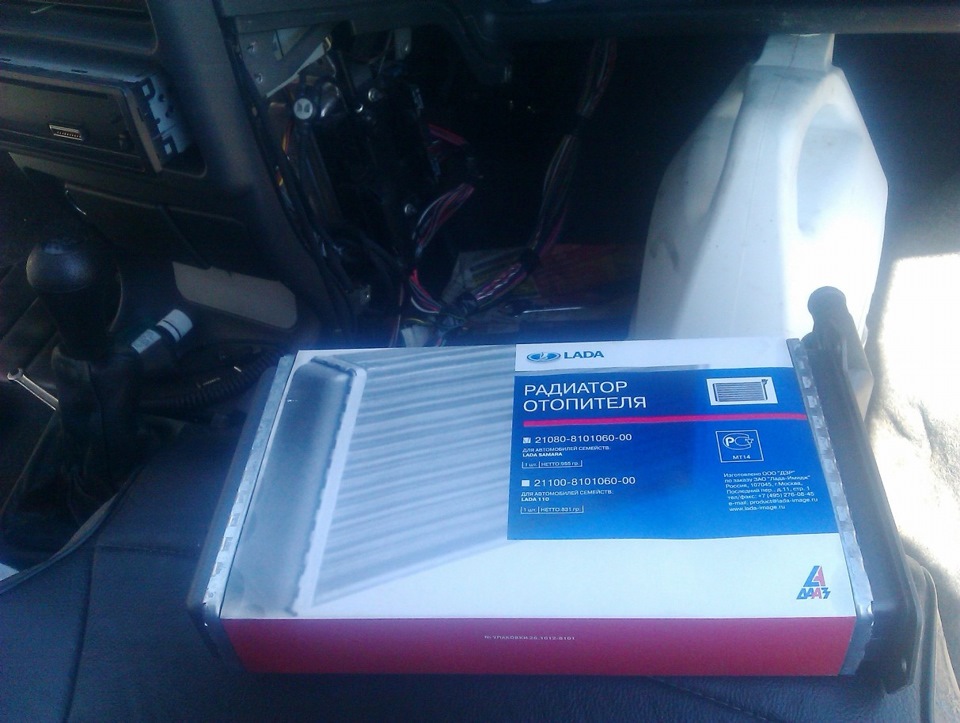

Достаем новый радиатор и все в обратном порядке.

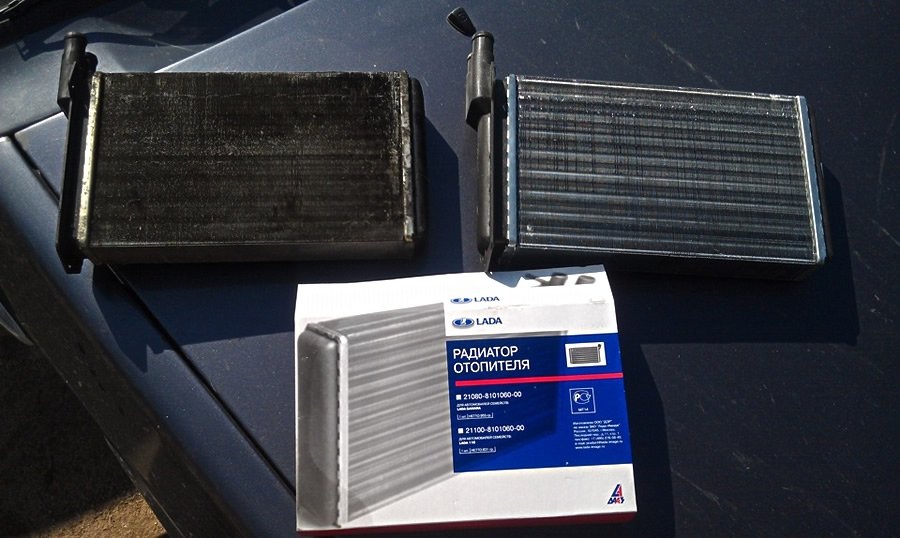

ДААЗ, стоит от 700-800 руб, тяжело было найти, в магазинах в основном лузары и крафты

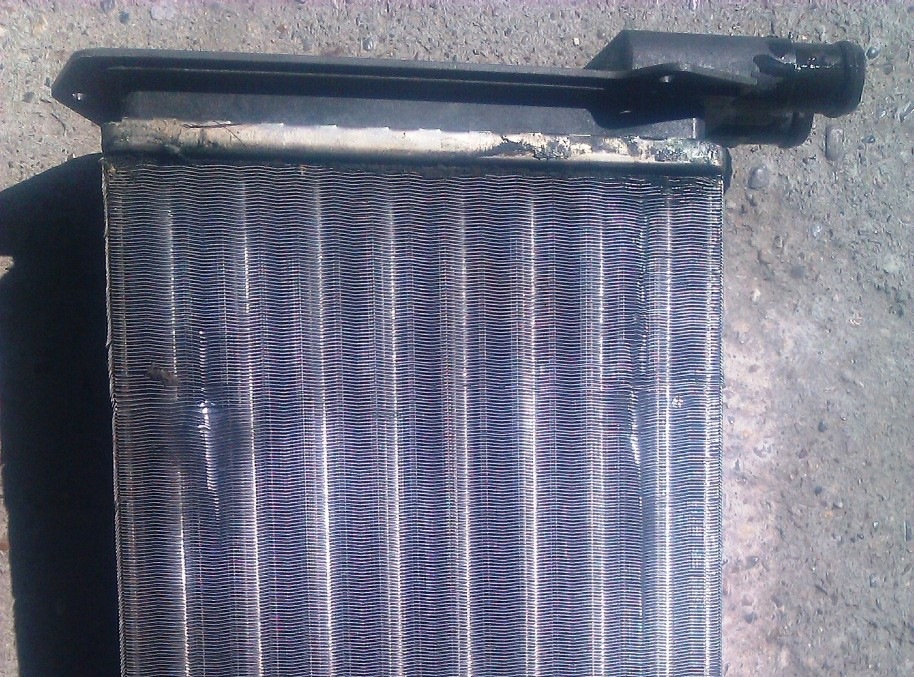

Срок службы 8 лет, подтикать начал примерно 2-3 года назад, но не критично было.

видны места подтеков

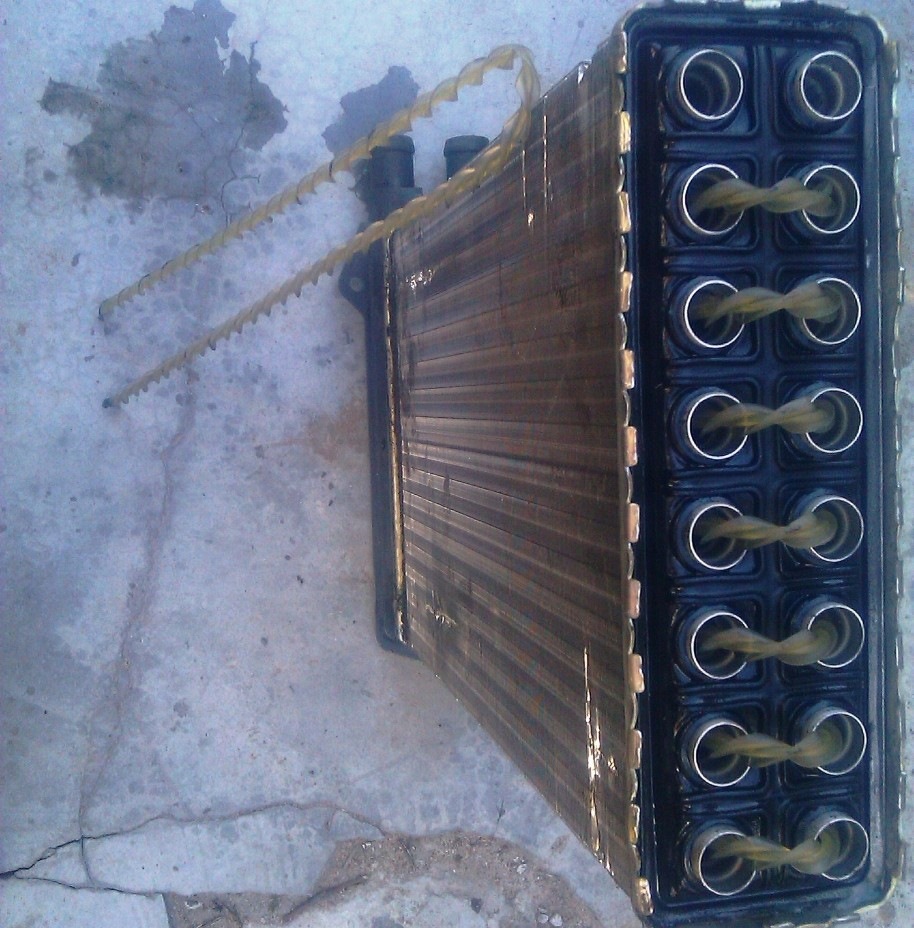

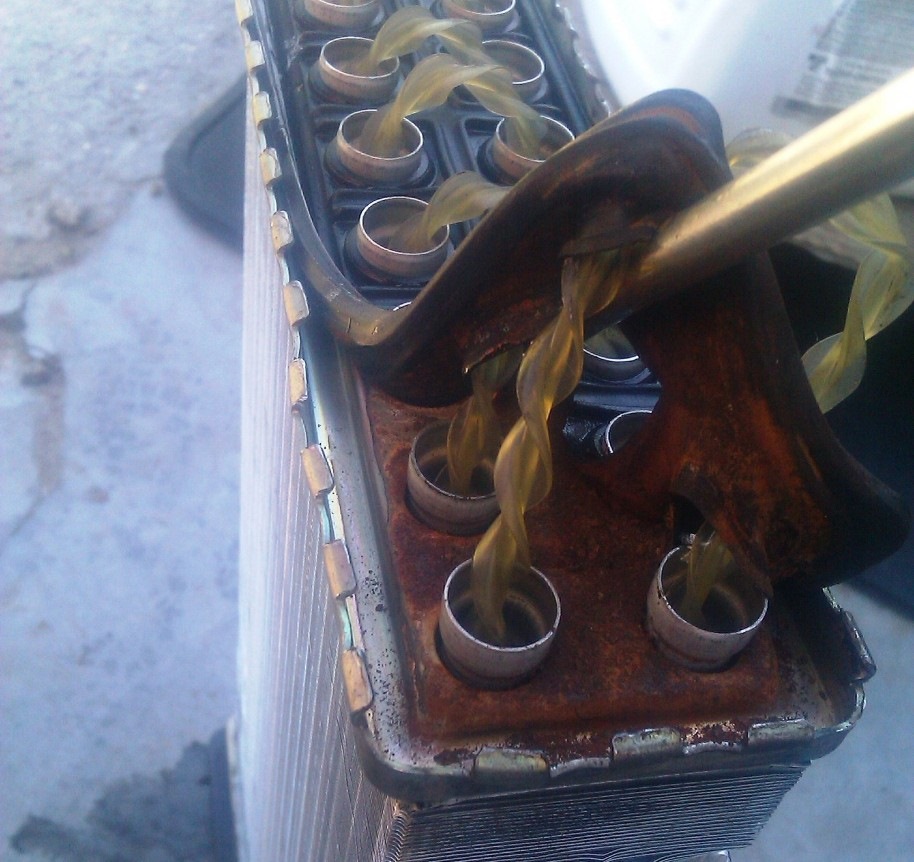

для спортивного интереса разобрал=) обнаружил вот такие макароны. (говорят такие завихрители не стоят на лузарах и прочих, сам не проверял, поэтому не буду утверждать и делать антирекламу)

завихрители

Сначала думал разобрать и обработать все герметиком, может сгодиться на второй раз=) но потом увидел это

думал отремонтировать старый радик, но когда увидел это передумал

Так что дерзайте, все реально сделать самому. Бог вам в помощь!

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

Вентилятор.
Заслонка обдува лобового стекла.
Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
Управляющая заслонка.
Радиатор печки.
Воздуховод, направляющий поток воздуха в ноги.
Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Обзор популярных печек Ваз 2114

Теперь хотелось бы пройтись немного по выбору популярных марок и моделей радиаторов для автомобилей семейства ВАЗ. Я прочитал отзывы на популярных форумах и сделал свой топ. И так преступим

Прамо/Pramo

На фото представлен новый радиатор Pramo для автомобилей Granta Priora и Ваз 2114

Радиатор печки Прамо (Pramo) – изделие московского завода. Алюминиевый, из плюсов можно выделить удобную упаковку, качество изделия, а так же долговечность. На одном видео был негативный отзыв, мол данная модель отопителя плохо прогревает салон, но это был единичный случай.

Аляска

На фото: Радиатор печки Ваз 2114 «Аляска»

Радиатор «Аляска», (материал алюминий) его преимуществом является цена. Но, плохое качество изделия, недокомплект крепежных деталей и протечки патрубков после установки ставит огромный минус. Поэтому я его вам не рекомендую!

Аврора

На фото: Радиатор отопителя Ваз 2114 «Аврора»

Боковые бачки радиатора Аврора сделанные из термостойкого пластмасса, решетка радиатор с алюминия. При установке радиатора на ВАЗ 2114, были некоторые сложности, левый держатель капота тер об пластмассовый бачок радиатора. Пришлось немного сточить держатель капота. А так неплохая замена для дорогих оригинальных деталей!

ЛУЗАР

По отзывам данная модель радиатора оставляет желать лучшего. Некачественная конструкция проблемы при установке, течи в первый же день, вот, что может ожидать новоиспеченных владельцев данной детали.

ДИАЗ

На фото: Радиатор отопителя для Ваз 2114 ДИАЗ — лучший по отзывам

Одна из самых популярных моделей радиатора печки для Ваз 2114. В сети вы сможете найти просто огромное количество положительных отзывов

Но у качественной популярной детали естественно есть подделки, поэтому перед покупкой стоит обратить внимание на наклейку с кодом на коробке и пломбой на самой детали, цифровой код должен быть идентичным. Наша рекомендация именно этой фирме производителю

Заменяем моторчик печки

Необходимо выполнить следующие последовательные действия:

Электрическая сеть полностью обесточивается.
От моторчика следует осуществить отсоединение плюсового провода. Он находится под приборной панелью.
Необходимо открутить два болта, местом расположения которых является двигательный отсек. Они служат для удержания кожуха печки.
Затем необходимо отсоединить массу.
Откручиваются и извлекаются два болта, которые служат для крепления вентилятора к корпусу отопителя.
Проводится демонтаж решетки воздуховода. Для этого элемент поворачивается на 90 градусов и извлекается из кожуха.
Собирать устройство следует, используя обратную последовательность. Контакты электропитания необходимо надежно зафиксировать. Иначе узел придется разбирать во второй раз.

Резистор

Если не включается печка на ВАЗ 2114 в первых двух положениях – стоит проверить резистор. Он отвечает за регулирование скорости обдува. На первом положении скорости напряжение на моторчик идет через две спирали резистора. При включенном втором положении – через одну спираль, за счет чего увеличиваются обороты. Третье положение – работа вентилятора на полную мощность, без задействования резистора. Его неисправность выявляется легко, а замена не занимает много времени. Располагается элемент в салоне машины, прямо под педалью газа. Цена его составляет около 400 рублей, поэтому не стоит проводить ремонт своими руками.

Работы по замене вентилятора в салоне

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется. После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову. Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов. С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами. Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола. Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал. Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана

После этих действий снимают передний корпус с кожухом печки

Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана. После этих действий снимают передний корпус с кожухом печки

Эти элементы зафиксированы скобами и винтами Стоит обратить внимание, что на кожухе расположен двигатель и моторчик. Защелки убираются, и двигатель с моторчиком извлекаются

Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15

Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.

Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:

длина — 250 мм;
ширина — 158 мм;
высота — 42 мм.

Схема их крепления к кузову также идентична.

Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00

На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.

Алюминий	Медь
Срок службы, лет	3–4	5–7
Теплоотдача, Вт/мгрд	209,3	389,6
Ремонтопригодность при возникновении течи	Условно ремонтопригоден	Ремонтопригоден
Стоимость, руб.	800–1000	1600–1800

Главными преимуществами медных изделий является больший срок службы, повышенная теплоотдача и ремонтопригодность. Однако стоят они обычно почти вдвое дороже алюминиевых. Технические характеристики радиаторов во многом определяются их производителем.

Радиаторы ДААЗ

Наибольшей популярностью у владельцев ВАЗ 2114/15 пользуются радиаторы производства Luzar, Hola, Craft, «Пекар» и др. Все они находятся в одной ценовой категории и имеют близкие рабочие характеристики.

Радиаторы ДААЗ отличаются высокой эффективностью и длительным сроком службы

Улучшенными параметрами обладают алюминиевые радиаторы ДААЗ. Они имеют срок службы 4–7 лет и цену около 1000 руб. Особенности конструкции таких радиаторов заключаются в большем количестве ламелей (тонких пластин), а это существенно увеличивает площадь теплообмена. Радиаторы ДААЗ — оптимальный вариант для владельцев ВАЗ 2114/15.

Радиаторы ДААЗ за счёт большего количества ламелей обладают повышенной теплоотдачей

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

Загрузка …

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
набор гаечных ключей;
ёмкость и резиновый шланг для слива ОЖ;
ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

На холодном двигателе сливается ОЖ.
Откручивается саморез, расположенный за пластмассовой заглушкой.
Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.
Отворачиваются саморезы крепления щитка приборов.
Откручиваются крепления и снимается пластиковый кожух рулевой колонки.
Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.
Выкручиваются саморезы с правой и левой стороны консоли.
Снимаются ручки регулировки положения заслонок и переключатель режимов печки.
На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
Отсоединяется колодка подсветки пепельницы.
Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.
С левой и правой стороны откручиваются саморезы крепления металлической основы.
Отворачиваются крепления торпедо.
В центре выкручиваются четыре шурупа крепления металлической конструкции.
Вынимается электронный блок управления, расположенный под консолью.
Для обеспечения доступа к печке торпедо приподнимается домкратом.
Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.
Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.
Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.
Из своего посадочного места извлекается радиатор печки.

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой

Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.
