Замена генератора и приводного ремня renault scenic своими руками

Kогда менять ремень ГРМ на Рено Дастер

09:36 Andrey Ku Главная страница » Эксплуатация

Многие владельцы интересуются, когда менять ремень ГРМ на Рено Дастер и можно ли сделать это самостоятельно, не обращаясь в сервис. Процедуру требуется проводить регулярно по мере износа изделия и в случае повреждения, в противном случае его внезапный выход из строя может привести к потере синхронизации коленвала и распредвала, которая заканчивается дорогим капремонтом мотора. Производитель рекомендует проводить замену спустя 50-70 тысяч км пробега либо спустя 4 года эксплуатации машину, однако сроки могут варьироваться.

Когда необходимо проводить замену ремня ГРМ на Дастере?

Согласно инструкции, процедуру делают каждые четыре года или раз в 60 000 километров (что наступает раньше); на практике многие затягивают с заменой до 80 тысяч пробега. На периодичность влияют следующие факторы:

Климатические условия.
Качество дорожного покрытия.
Стиль езды.
Нагруженность автомобиля.

Иными словами, если автомобиль эксплуатируют в сложных условиях, при суровом климате, часто ездят на бездорожье, необходимо проводить замену ремня ГРМ раньше – на 40-50 тысячах пробега.

Если упустить момент износа или повреждения, придется проводить ремонт двигателя, что потребует в несколько раз больше затрат времени и денег.

Кроме того, установка новой детали может потребоваться досрочно при следующих повреждениях:

Трещины, разрывы, способные вызвать сгиб клапанов и нарушение работы механизма ГРМ.
Заводской брак детали (выявляется обычно после очередной замены).
Растяжение.
Усиленный износ зубьев.

Для профилактики рекомендуется регулярно контролировать состояния фаз газораспределения, делать это требуется для моделей с любым двигателем, как 1,6, так и 2.0; в рамках процедуры требуется настроить саму деталь, проверить состояние коленвала с распредвалом. Потом требуется посмотреть натяжение ремня и при необходимости повторить регулировку.

Видео:

Замена ремня ГРМ двигателя 1,6

После того как владельцу удалось определить интервал замены для Дастера 1.6, требуется правильно подобрать сами запчасти. Оригинальный элемент имеет артикул 8201069699, стоит 1200—1400 рублей и производится в Бельгии. Аналог имеет название 5671XS и примерно ту же стоимость, армированную конструкцию. Вместе с ремнем проводят замену расходных роликов:

Натяжной (500-600 рублей, артикул – 7700108117).
Паразитный (1900 рублей, номер в каталогах – 8201058069).
Фиксирующий болт коленвала (250-350 рублей, артикул изделия – 7700105788).

Какое масло заливать в Рено Дастер 2.0 и 1.6

Ход работ по замене ремня ГРМ 16 клапанного K4M

Загоните автомобиль в гараж со смотровой ямой, снимите правое переднее колесо, брызговик подкрылка. Опустите автомобиль на опоры. Откроется доступ к шкиву коленвала (1), ремню генератора (2), натяжному ролику (3).

Начало замены

Ключом на 13 или 15 мм (зависит от модели авто) оттяните натяжной ролик, снимите привод генератора.

Затем находим заглушку отверстия для стопорения КВ, головкой на 14 откручиваем ее.

Снизу подпираем домкратом картер, откручиваем 6 болтов крепления правой опоры К4М головкой на 16.

Лучше подпирать мотор домкратом, чтобы при необходимости можно было опустить или приподнять двигательКрепление подушки двигателя К4М

Снимаем воздушный ресивер (с другой стороны двигателя). Откроется доступ к заглушкам распределительных валов. Протыкаем по центру отверткой, отковыриваем.

Заглушки отверстий коленвалов

Теперь внимание! Проворачиваем КВ до тех пор пока прорези концов РВ не станут горизонтально. Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ

Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ.

После того, как вставили стопорный болт, закрутили от руки до упора, чуть поверните коленвал и он зафиксируется. После этого специальным приспособлением фиксируем РВ.

Фиксируем распредвалы

Откручиваем крепление тяги (1) и (2), отбрасываем тягу. Дальше откручиваем шкив КВ (3) и снимаем его.

Снятие ремня ГРМ

Снимаем пластиковую крышку, а затем металлическую часть. Пластиковая держится на 4 болтах. Металлическая крышка имеет 3 болта и 2 гайки на 13 мм. Откручивать неудобно приходится приподнимать или опускать двигатель.

После снятия крышек, откроется доступ к натяжному ролику. Проставьте маркером метки положения стрелки. Снимите ремень, снимите натяжной и направляющий ролик (снимается со втулкой).

Затем съемником снимаем шестеренку с коленвала.

Проверьте состояние ролика водяной помпы.

Установка нового ремня ГРМ по меткам

Перед обратной сборкой проверьте снятые узлы, замените на новые из комплекта, проверьте состояние сальников коленвала, помпы. Прочистите посадочные места. Ставим новый натяжной ролик (1). Будьте внимательны, на нем есть прорезь, надо, чтобы она совпала в паз. Накручиваете от руки гайку, затем ставите направляющий ролик (2), крепите до конца.

Заводим ремень ГРМ К4М. Сначала надеваем на шестерни распределительных валов, пропускаем на ленивец, шестерню помпы, натяжитель. Свободная петля ремешка опустится вниз. Совет: проверьте положение КВ, наживите болт с контргайкой, пробуйте слегка провернуть по часовой стрелке. Вал упрется. Аккуратно выверните болт. Прорезь под шпонку находится строго вертикально оси вала.

Ставим шестеренку коленвала. Можно чуть приподнять двигатель, чтобы легче было насадить шестерню на вал.

Делаем натяжку: вставляем шестигранник (1), проворачиваем по часовой стрелке эксцентрик (2), смотрим, чтобы флажок (3), совместился с прорезью, (4) затягиваем болт крепления до упора.

Снимаем стопорный винт с коленчатого вала, приспособление с распредвалов. Делаем один оборот коленвала, смотрим совмещение прорезей РВ. Приспособление опять должно войти в прорези, что означает правильную установку.

Сборка

Сначала ставим металлическую крышку, затем пластмассовую крышку. Для удобства крепления можно слегка приподнимать или опускать двигатель К4М. Не забываем про заглушки коленвала, РВ. Надеваем шкив привода генератора на коленвал, заодно меняем ремень генератора. Ставим остальные элементы разборки на свои места. Проверяем уровень масла, охлаждающей жидкости, подсоединяем клемму аккумулятора, включаем зажигание. Проверяем работу К4М на холостых оборотах, в движении на скорости.

К4М под капотом Ниссан Альмера G15

Renault Scenic

Заранее извиняюсь что поднимаю вопрос о котором шла речь в разделе «Решение проблем своими силами / Сценик 1 / сообщение механика», однако ответов на свои вопросы не нашел.

Итак, необходимо заменить шкив генератора на Сценике 1, 2001г.в., двиг.1.6V, K4M. Как я понял можно не снимать генератор и вспомогательный ремень.

Тогда: 1. как подобрать шкив генератора для авто (я так понимаю нужно знать модель генератора, а как тогда ее узнать?) Кстати официалы сказали, что нужно снимать генератор, везти его в спец.мастерскую, там меняют шкив, затем они все ставят на место. Сами понимаете какая стоимость итого получается (+ замена ремня, т.к. по тех.нотам снятый не ставят заново) . Но с ними все понятно — нужно загрузить клиента. 2. как ослабить натяжитель вспомогат.ремня и где он 3. как ослабленный натяжитель зафиксировать 4. дальше вроде понятно — «гайкой под ключ на 27, удерживаем шкив от проворачивания. Вставляем Биту-spline М10 и вращая по часовой стрелке отворачиваем гайку шкива генератора.» — спс механику )) 5. ставим новый шкив на место, собираем 6. а вот теперь как поставить этот натяжитель? который в п.2 ослабляли? т.е. как натянуть ремень на должном уровне? и проверить натяжение? (как я предполагаю проверить натяжение можно замерив напряжение на аккумуляторе на заведенном авто . типа если натяжение в норме, аккум должен заряжаться от гены)

P.S. если справлюсь — т.к. нужна замена, обещаю фотоотчет. P.S.S. в авто особо не силен, но гайки хорошо кручу ))) так что, если можно, поподробнее!

Источник

Шевроле Нива

Для того чтобы произвести замену ремня кондиционера на «Ниве Шевроле», необходимо воспользоваться только одним ключом на 12. Никаких сложностей при проведении ремонта нет, достаточно установить автомобиль на смотровую яму или эстакаду. Так намного проще делать ремонт, ведь ремень расположен внизу. Чтобы его снять, потребуется ослабить крепление ролика. После установки нового ремня достаточно натянуть его при помощи болта, установленного на ролике

Обратите внимание на то, что при комплексной замене всех ремней нужно этот ставить в последнюю очередь. Сначала производите замену ремня привода газораспределительного механизма, затем генератора, а в последнюю очередь кондиционера

Рекомендуется покупать ремни известных брендов, качество которых было проверено временем. Схема расположения приводных механизмов показана на фото.

Для работы понадобится инструмент:

отвёртка;
домкрат;
набор торцевых ключей;
монтажная лопатка.

Признаки необходимости замены приводного ремня:

Визуальный износ: потертость, неровности, разрывы и трещины;
Отслоение резины;
Наличие масляных пятен.

Признаки неисправности ремня:

Посторонний характерный свист. Появляется при максимальной нагрузке на электрическую систему;
Горящая лампочка АКБ на приборной панели. Говорит об его ускоренной разрядке;
Отключение части электрических приборов, которые нуждаются в питании генератора.

Перед осуществлением процедуры к ней необходимо подготовиться. Потребуется собрать нужный инструмент, материалы и изучить технику безопасности.

Техника безопасности

Основные правила техники безопасности:

При замене приводного отключить минусовую клемму аккумуляторной батареи;
Подождать, пока двигатель остынет (20-30 мин);
Процедуру замены осуществлять в перчатках. Это уменьшит вероятность появления ожогов.

Список инструментов и материалов:

Набор гаечных ключей;
Набор головок;
Две отвертки (шлицевая и крестообразная);
Монтировка;
Домкрат;
Новая деталь.

Внимание! Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и подшипников генератора, насоса охлаждающей жидкости и насоса гидроусилителя рулевого управления. Замену ремня привода вспомогательных агрегатов проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы

На автомобиле с кондиционером снимаем ремень привода компрессора кондиционера

Замену ремня привода вспомогательных агрегатов проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. На автомобиле с кондиционером снимаем ремень привода компрессора кондиционера.

Ослабляем затяжку гаек крепления кронштейна натяжного ролика (см. выше) и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.

А еще интересно: Нива 2131 тюнинг — отличный российский внедорожник

Необходимо выключить зажигание. После этого открываем капот и снимаем пластиковую накладку. Затем ослабляем хомут воздуховода. Для этого можно использовать обычную отвертку.

Затем торцевым ключом на 10 нужно открутить винт удерживающий воздушный фильтр. После этого снимаем воздуховод с корпуса фильтра. На этом этап подготовки можно считать завершенным.

По рекомендациям производителя ременная передача на генераторе Шевроле Нива должна меняться через 50 тыс. километров пробега. Но это не является основным критерием. Ремень может прослужить дольше, если это оригинальное изделие, то выхаживает 65-75 тыс. километров. Ремни китайского производства приходится менять через 15-20 тыс. километров. Поэтому следует регулярно проводить его визуальный осмотр.

Замена выполняется при обнаружении следующих дефектов:

следы износа поверхности: потертости, трещины, выпуклости, неровности;
отслоение материала от основы;
масляные пятна на поверхности;
обтрепанные торцы. Установленный новый расходник

Признаком неисправности является:

появление постороннего свиста при максимальной нагрузке на электрическую систему;
горящая лампочка разрядки аккумуляторной батареи;
отключение приборов, для работы которых необходимо электропитание.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора.

Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Как снять генератор рено сценик дизель

РЕМОНТ ГЕНЕРАТОРА RENAULT SCENIC не снимая генератора . (думаю, что и у др. моделей конструкции похожи,отдаю долг всем тем, кто помог мне в устранении неисправностей) Под капотом видим и не знаем с чего начать — по форумам если проблема в генераторе то его надо снять (для чего расковырять пол машины, вспомнить всех святых и т.д. и т.п.) Сам прошел, никому не желаю…. Жуть. А по делу…… Надо не снимая генератора . Снять с него разъем с двумя проводами; Снять, отвинтив гайку, плюсовой толстый провод; Поддеть, плоской отверткой, крышку генератора (она крепится на защелках и в любом случае они сломаются) и снять ее; Под крышкой контактная группа с щетками. (Крепится тремя винтами с шестигранными головками) Снять ее. Контактная группа в руках, (как правило сношены щетки, да к тому же одна залипла.) У нее щетки спрятаны под колпачок. Сам колпачок имеет окна под щетки, и просто так его не снять (мешают щетки), а потому надо сначала их (щетки) вытащить. Для чего, с противоположной стороны щеток, отпаять их от контактных площадок и вытащить из под колпачка. Как только щетки сняты АККУРАТНО. снимаем колпачок, устанавливаем новые (в ближайшем авто ларьке ищем похожие с генератора, подгоняем их шлифовальной бумагой), и устанавливаем отремонтированную контактную группу на генератор. Удаляем в колпачке окна под щетки и устанавливаем его на место. Ставим обратно крышку генератора (она встанет плотно и ее прижмет плюсовой провод, все будет ОК) Прикручиваем плюсовой провод на место. Устанавливаем на место разъем. ВСЕ! ГОТОВО! И не надо ничего разбирать.

Для сведения, ремень генератора меняется просто… После набитых шишек. Ключом сдвигаете эксцентрик с натяжным роликом (натяжение ремня ослабнет и его можно снять). Эксцентрик серьезно подпружинен. Ключ которым двигаете эксцентрик можно через упор зафиксировать. Ставите новый и будет Вам счастье Удачи…

Источник

Замена привода на авто без кондиционера.

Это актуально для владельцев первого поколения Рено Сандеро и Рено Логан.

На Рено Сандеро ремень генератора должен устанавливаться при помощи специального устройства – тензометрического тестера. Это связано с тем что на авто без кондиционера и гидроусилителя на двигателях нет специального устройства – натяжителя ремня. Поэтому необходимо оценивать натяжение вручную или при помощи тестера. Регулировка осуществляется затягиванием болтов ролика. Перенатяжение ремня чревато преждевременным выходом из строя роликов и подшипников генератора.

Для такого типа силового агрегата используется другой тип ремня – 5К1110. Он так же пятиручьевой, но его длина меньше – 1110 миллиметров.

Читать также: Mpg в литры на 100 км перевести

Как узнать, что ремень генератора требует подтяжки

Несмотря на то, что автомобильные ремни изготавливаются из особо прочных разновидностей резины, они не вечны. На их скорость износа влияет множество факторов: свойства самой резины (со временем она может затвердевать), влияние агрессивных химических веществ (очистители, моторное масло, другие технические жидкости), природные факторы – грязь, отрицательные температуры, неправильная регулировка или износ шкивов и пр.

Главным признаком того, что ремень генератора начал проскальзывать, является резкий свист, возрастающий по мере нажатия на педаль акселератора. Впрочем, подобные звуки не всегда свидетельствуют об износе именно приводного ремня – это может быть и ремень ГРМ, а также привода кондиционера. Проскальзывание ремня генератора может происходить из-за повышенной нагрузки, что может быть вызвано износом подшипника. Поэтому при возникновении звуков высокой тональности, доносящихся из-под капота, необходимо провести тщательную диагностику всех перечисленных узлов, включая визуальный осмотр и проверку натяжения ремней вручную.

Описание генератора

Белоснежный Рено Меган Купе

В чем состоит функциональное назначение данной части устройства генератора? Ремень должен передавать рабочий ход от двигателя самому генератору. Это относит его к подвижным деталям автомобиля, а значит он чаще других требует замены.

Вам необходимо учитывать, что Рено должна осуществляться на оригинальные запчасти от производителя. Их достаточно легко можно найти по следующим артикулам 8200833554, 7700850113, 8200833549. Именно установка данных элементов гарантирует дальнейшую работоспособность устройства. Аналогично нужно подходить к такому вопросу, как и других деталей.

Особенности замены приводного ремня

Во многих автомобилях генератор расположен в таком месте, что снятие ремня и самого устройства осуществляется сверху и без проблем. Чего нельзя сказать о Scenic, ведь здесь нехватка места в моторном отсеке ощущается максимально.

Если в результате осмотра вы решили заменить ремень генератора Рено Сценик, порядок действий будет следующим:

открутить болты правого колеса;
поднять машину впереди;
снять колесо;
снимите подкрылок, закрепленный клипсами и парой саморезов;
с помощью рожкового ключа на 16 с изгибом провернуть ролик натяжителя по часовой стрелке, в результате чего ремень ослабнет и можно будет снять его со шкива коленчатого вала;
теперь снимите ремень шкива генератора сверху и вытащите его;
если ремень сильно поврежден, скорее всего та же участь постигла и натяжной ролик, для его разборки понадобится ключ Torx 40 и небольшая трещотка с удлинителем;
отверткой откручиваем защитный кожух ролика, ключом откручиваем болт крепления, снимаем ролик;
установить новый ролик, аккуратно закрепить его, поставить на место крышку;
мы завели новый ремень поверх шкива генератора;
затем, чтобы надеть его на шкив коленвала, придется снова тянуть натяжитель. Когда установка ремня генератора Scenic на привычное место будет завершена, отпустите натяжитель, он натянет ремень до нужной величины;
теперь можно запустить двигатель и проверить, все ли мы сделали правильно;
если все в порядке, можно ставить крыло и колесо обратно.

Как видите, чтобы поменять приводной ремень на Рено Сценик, особых навыков не требуется. Чего нельзя сказать о снятии генератора.

Ремонт, замена генератора

Для демонтажа нам потребуется намного больше инструментов:

тот же накидной ключ на 16 с загибом (иначе к натяжителю не подлезть);
головки на 13/14/18/16/21 с удлинителем (головка на 18 – редкость, присутствует далеко не во всех наборах);
ключ с динамометром;
головка и рожковый ключ на 10
отвёртка с толстым жалом.

Рассмотрим пошаговый алгоритм, как снять генератор на Renault Scenic:

начинаем с демонтажа колеса и подкрылка, после чего ослабляем и вынимаем ремень;
демонтируем жабо;
отсоединяем клеммы АКБ;
снимаем патрубок между интеркулером и турбиной, если у вас турбированный мотор, дыру, идущую на интеркулер, надёжно затыкаем тряпкой;
откручиваем гайку крепления кронштейна трубопровода кондиционера, затем ослабляем болт крепления;
головкой на 18 откручиваем болты реактивной тяги мотора, верхний снимаем полностью, а нижний ослабляем, чтобы отвести тягу в сторону;
откручиваем верхний болт крепления генератора, вытаскиваем его до упора (полностью не получится), толстой отвёрткой или небольшой монтировкой отводим корпус генератора от двигателя;
откручиваем нижний болт, но сделать это будет не в пример сложнее, придётся воспользоваться короткой трещёткой и удлинителем, или даже двумя;
отводим от двигателя и нижнюю часть генератора, не забывая, что внизу к нему подключены провода;
но вытащить генератор будет не так просто, для этого нужно освободить много места. Начинаем с откручивания от кузова машины гидроопоры;
теперь можно отстегнуть топливопровод. Все остальные операции выполняются снизу;
откручиваем на несколько сантиметров болт нижней реактивной тяги мотора, возможно, потребуется рычаг в виде трубы;
можно, но необязательно, открутить от катализатора выхлопную трубу и отвести её в сторону;
поддомкрачиваем двигатель таким образом, чтобы опора поднялась над кузовом на пару сантиметров и подкладываем туда дощечку соответствующей толщины;
откручиваем без снятия гидроопору;
аккуратно поворачиваем генератор муфтой вверх, при этом его крепление должно смотреть в сторону радиатора;
сдвигаем мотор в сторону кузова, освобождая место для генератора, вытаскиваем его.

Операция достаточно трудозатратная, а всему виной дефицит места в моторном отсеке Renault Scenic.

Когда будем устанавливать новый или отремонтированный генератор, нужно учесть, что гидроопору нужно прикрутить к мотору с моментом 64 Нм, и только затем опускать двигатель.

И ещё один важный момент: при установке генератора на штатное место необходимо немного выбить в сторону радиатора, то есть наружу, гайки крепления, иначе угадать с попаданием будет сложно, а при неосторожных толчках можно запросто что-то сломать – кругом полно хрупких пластиковых деталей.

Заменить изношенные щётки можно без снятия генератора Renault Scenic, но это тоже довольно сложная процедура, а вот полетевшие подшипники без демонтажа генератора, естественно, не реанимировать.

Если генератор у нас в руках, замена подшипника Renault Scenic производится с помощью двухлапного съёмника (спросите в магазине съёмник для генератора ВАЗ 2110), который нужно доработать – немного сточить конец, дабы при выдавливании он не упирался в контактные кольца с риском повредить их.

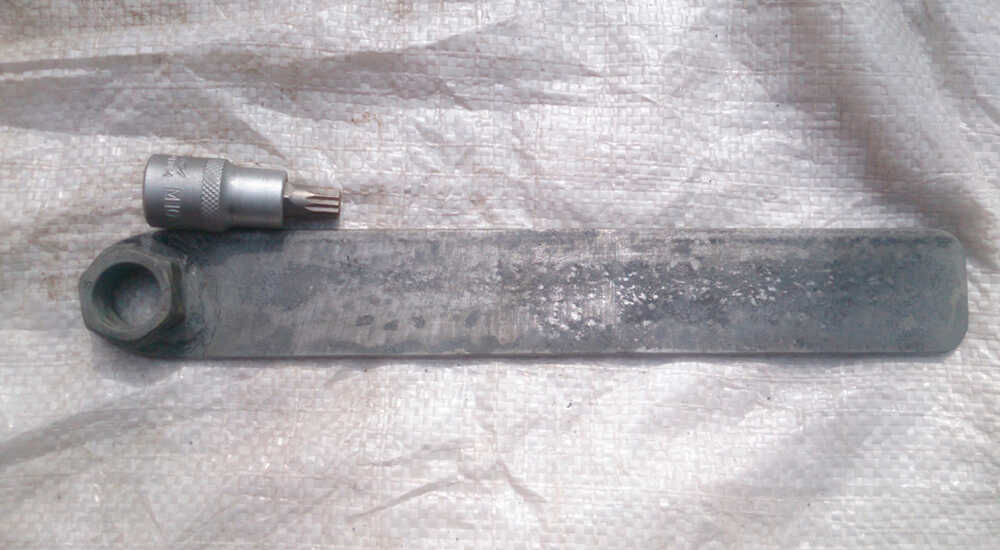

Для демонтажа демпферного шкива потребуется изготовить приспособление, как на фотографии:

Для изготовления воротка используем полосу металла шириной 4 см и толщиной 4 мм, приварив к его концу гайку на 27. Внутреннее отверстие в гайке нужно рассверлить так, чтобы в него входила головка на 10. В гайке генератора, удерживающей шкив, имеется вырез под шестигранник на 29, поэтому гайка на 30 туда не влезет без обтачивания граней. А на 27 будет немного болтаться, но если откручивать аккуратно, придерживая вал головкой, то всё получится.

После установки новых подшипников можно прикручивать регулятор и диодный мост со щёткодержателем.

С заменой генератора на Renault Scenic может справиться не каждый, поэтому во избежание возможных неприятностей лучше доверить эту работу специалистам.

Проверка и регулировка натяжения

Усилие должно составлять 98 Н, а прогиб – примерно 7 мм. Надавливать следует пальцем практически во всю силу.

Проверяем ремень генератора

Если ремешок отрегулирован верно, он не будет издавать посторонних шумов, в том числе при включении зажигания вхолостую. Если в комплектации есть кондиционер, отрегулировать натяжение нет возможности, потому автомат надо отремонтировать либо заменить. Без наличия автоматики все гораздо легче. Как правильно натянуть:

5K 1110: винтики, фиксирующие кронштейн, надо расслабить. Регулировочный винтик вернуть на нужное место. Выполнить натяжку и зафиксировать крепления обратно.
4PK 718: затянуть верхний крепежный винтик, проверить натяг, снова ослабить винтик и так далее, пока все не придет в норму. Крепеж окончательно затянуть в последнюю очередь.

Натяжение приводного ремешка Рено Логан трудно выполнить правильно, если укомплектовка без ГУРа. Тогда подгонка может потребовать до 40 мин.

Самостоятельная замена расходников

Замена ремня ГРМ на Рено Сандеро происходит следующим образом :

Поднимаем автомобиль и снимем правое переднее колесо. Это следует сделать для получения доступа к черной защите из пластика, которая фиксируется небольшим болтом.
Откручиваем и снимаем защитный кожух
Берем ключ на 15 и ослабляем натяжной ролик, делается это для того чтобы со шкива можно было без проблем снять ремень.
С правой стороны переднего картера находим сливное отверстие и под эту заглушку подкладываем пенек, после чего потихоньку опускаем домкрат. В результате этого мотор приподнимется.
В районе щупа которым проверяется уровень масла, шестигранником на 16 откручиваем три болта.
Снимаем верхний кожух предварительно открутив пять болтов которые его крепят, один из них ключом на 10, а остальные ключом на 13.

После этого смазываем нижние два болта герметиком, это делается для дополнительной защиты клапанов.

В газораспределительном механизме есть шкив распредвала, в нем имеются расположенные по всей окружности характерные каналы. В один из них, чтобы застопорить шкив от вращения, нужно вставить стержень или брусок. Затем ключом на 18 откручиваем четыре болта.

Чтобы избежать повреждения клапанов нужно ключом провернуть вал до тех пор пока белая отметка на корпусе двигателя не совпадет с отметкой D.

А вот шкив коленвала данной отметки не имеет, для этого берется карандаш и делается такая отметка самостоятельно, это нужно сделать для того чтобы после установки можно было вернуть шестерню в исходное положение.

Чтобы снять ремень ГРМ нужно взять ключ на 13 и произвести ослабление натяжного ролика. Берем плоскогубцы и снимаем шестерню коленвала,вытягивать ее можно за имеющиеся там болты которые вкручены туда за ранее.

Установка нового ремня происходит в обратной последовательности, при этом незабываем про метки, которые должны обязательно совпадать, если этого не сделать то очень высокая вероятность того что произойдет повреждение клапанов.

Делаем натяжку ремня своими руками

Данная процедура имеет некоторые отличия на автомобилях с разными комплектациями. Также о с кондиционером регулировка выполняется автоматически. Если ваш автомобиль не оборудован климатической системой, натяжку ремня производят вручную следующим образом:

В комплектациях 5К**** (порядковый номер) ослабляют два винта, что крепят кронштейн. При помощи регулировочного элемента возвращают его на место. После настройки крепежные болты затягивают обратно. Работа производится шестигранным ключом.
В комплектациях 4РК *** затягивается верхний крепежной винт. После проверки натяжения его снова ослабляют при необходимости. Нижний винт закручивается в последнюю очередь.

Ремонт/замена генератора

Если с натяжением ремня всё в порядке, но аккумулятор подзаряжается плохо, можно проверить, не износились ли щётки генератора – это одна из самых распространённых причин его плохой работоспособности. Выполнить замену щёток генератора на Renault Symbol можно без снятия генератора.

Для этого выполняем следующие шаги:

отключаем отрицательную клемму АКБ;

демонтируем теплозащитный кожух, крепящийся тремя болтами;
откручиваем болты крепления регулятора напряжения и осторожно извлекаем его;
если остаточная длина графитовых щёток менее 5 мм, производим их замену;

для этого паяльником отпаиваем клеммы щёток, извлекаем их вместе с пружинами;
устанавливаем в шахту регулятора новый комплект щёток, припаиваем клеммы, убедившись, что длина выступающей части составляет порядка 10 мм.

При припаивании токоподводов нужно быть аккуратным и не допустить попадания припоя или флюса на детали регулятора. Щётки должны перемещаться легко, без заеданий.

Вторая по частоте встречаемости причина ухудшения работы генератора – критический износ подшипников, для замены которых потребуется снятие генератора Renault Symbol по следующей схеме:

ставим авто на подъёмник (или поддомкрачиваем, установив под кузов деревянные опоры;
отсоединяем минусовую клемму батареи;
демонтируем правое колесо вместе с подкрылком;
демонтируем облицовочную радиаторную решётку;
откручиваем два болта крепления поперечины, снимаем её;
демонтируем кожух рампы системы питания;
откручиваем и снимаем правую фару;

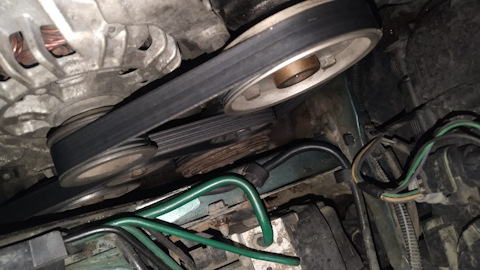

ослабляем гайки крепления генератора, снимаем ремень;
откручиваем и вынимаем шкив насоса ГУР;
снимаем топливопровод, идущий к рампе системы питания;

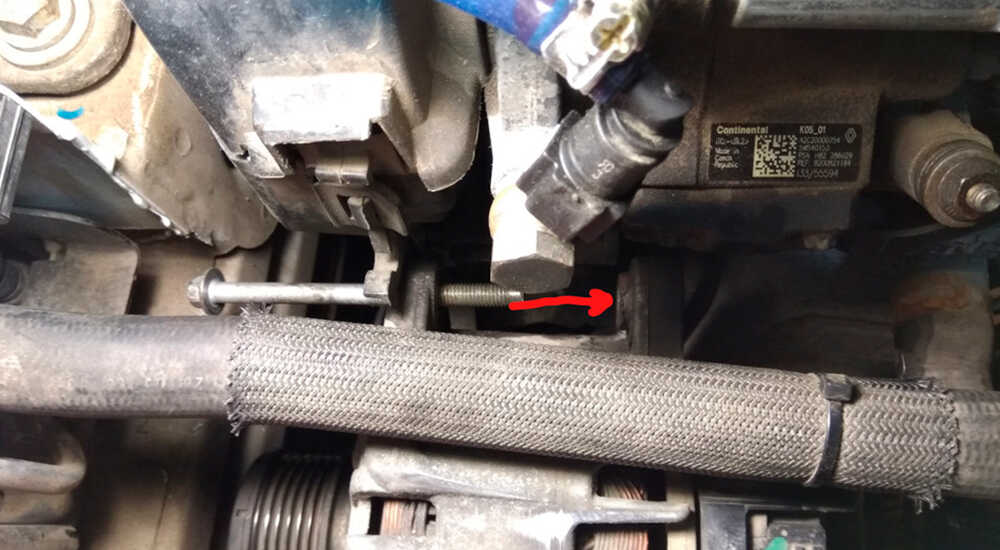

откручиваем болты, крепящие насос гидроусилителя к кронштейну, а также болт крепления трубопровода ГУР;
откручиваем болты крепления генератора, отводим насос гидроусилителя в сторону и вынимаем генератор.

Установка генератора Renault Symbol производится в порядке, обратном снятию.

Когда генератор снят, проверяем целостность подшипников. Если вал проворачивается с усилием и скрипами, их нужно менять.

Рассмотрим процедуру замены подшипников генератора Renault Symbol:

откручиваем 4 болта крепления задней крышки;
демонтируем регулятор, откручиваем болты, стягивающие корпус генератора;
с помощью съёмника выдавливаем подшипник с вала;
чтобы отвинтить шкив, заживаем генератор в тиски (лучше за ротор, а не корпус – последний может лопнуть, поскольку он алюминиевый;
откручиваем болтики верхней крышки;
выбиваем подшипник из корпуса вместе с валом. Используем выколотку из мягкого металла или дерева
шайбу подшипника снимаем, поддев мощной отвёрткой с плоским наконечником;
снимаем подшипник с вала с помощью съёмника, если его нет, то можно спилить его болгаркой, не повредив вал;
напрессовываем передний подшипник, устанавливаем задний;
зажимаем генератор в тиски и привинчиваем шкив, собираем корпус, стягиваем его болтами, прикручиваем регулятор и крышку, устанавливаем генератор на штатное место.

Как видим, снятие генератора на Renault Symbol – операция не слишком сложная, выполнить замену подшипников или сломанного реле-регулятора тоже можно самостоятельно. А вот при обрыве обмотки лучше отдать устройство для реанимации электрику.
