Как подтянуть ремень генератора: что нужно знать

Как поменять ремень генератора на чери амулет

Несмотря на довольно простую конструкцию, которая по сути копирует автомобили еще 90-х годов, Chery Amulet – это уже довольно современный автомобиль, оснащенный различным навесным оборудованием, приводить которые призваны сразу несколько различных ремней. И как все приводные ремни, каждый из них требует периодического осмотра и замены. Один из таких ремней приводит в действие генератор и кондиционер. Сегодня мы расскажем о том, как заменить этот ремень на этом недорогом китайском автомобиле.

К сожалению, производитель не регламентирует периодичность замены этой запчасти Chery Amulet , полагаясь на добросовестный и регулярный осмотр его владельцем. Рекомендуем производить его уже после первых 10 000 километров не реже одного раза в месяц или каждую 1000 пробега – смотря что раньше наступит. Состояние ремня оценивается посредством визуального осмотра. На нем не должно быть трещин, надрывов, большой износ поверхности, или если наружу проступил корд, такой ремень привода генератора на Чери Амулет следует заменить.

Для замены ремня вам понадобятся ключи на 10, 13, 17 торцевые и рожковые, шестигранный ключ на 8, баллонный ключ, домкрат, отвертки плоская и крестовая. Вывешиваем правое переднее колесо, снимаем его и подкрылок. Так же нам понадобиться снять защиту двигателя ( читайте здесь ) и ремень привода гидроусилителя руля ( читайте здесь ). Дальше делаем следующее:

1. На выступ корпуса натяжного механизма оденьте головку на 17 с воротком и поверните по часовой стрелке до ослабления натяжения ремня, и снимите его со шкива генератора.
2. Установив натяжной механизм в исходное положение (под воздействием пружины), снимите ремень генератора и компрессора кондиционера с приводного шкива на двигателе.
3. Снова проверните натяжной механизм до совмещения отверстий в нем и на корпусе и рычаге натяжительного ролика, и вставьте в них крестовую отвертку: так вы зафиксируете натяжитель в свободном состоянии.
4. Оденьте новый ремень генератора и привода компрессора, выньте фиксирующую отвертку – ремень будет натянут автоматически.
5. Соберите все разобранные узлы и запчасти автомобиля в обратном порядке. Не забудьте после установки натянуть ремень привода насоса гидроусилителя, как указано в соответствующей статье.

Возможно, вам будет интересно: Проверяем натяжение и меняем ремень привода насоса гидроусилителя Chery Amulet

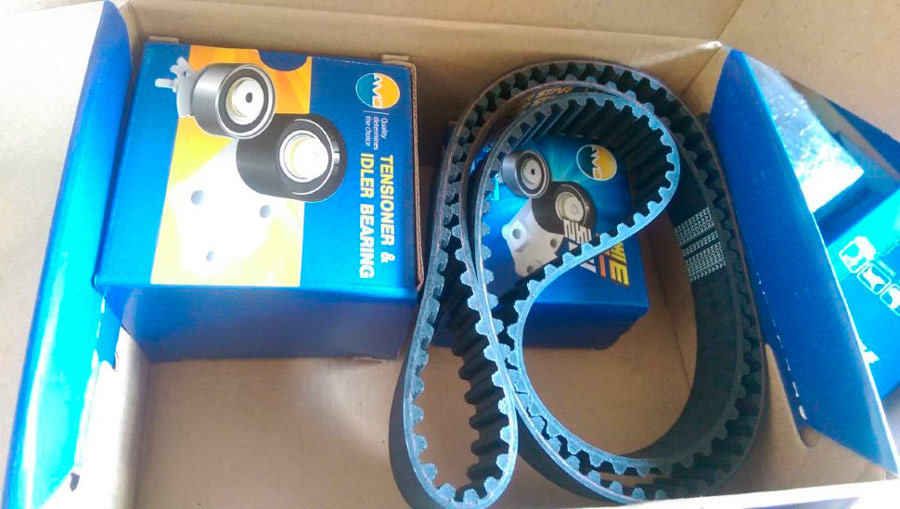

Замена ремня ГРМ Чери Амулет: метки, натяжение, гнет ли клапана

Автомобиль С класса Чери Амулет китайские автопроизводители начали выпускать в 1991 году. За основу был взят несколько обновлённые Сеат Толедо. В регионах РФ Амулет появился во второй половине 2005 года, а с 2006 года его начали собирать в Калининграде. Комплектация автомобиля удовлетворит спрос любого потенциального покупателя.

Машину комплектуют единственным силовым агрегатом, который имеет 4 цилиндра, 8 клапанов. Устанавливают двигатель SQR-408, который производят по лицензии от компании Mitsubishi. Мотор имеет рабочий объём 1600 см 3, его мощность равна 94 лошадиных сил.

Для регионов РФ двигатель комплектуют механической КП с 5 ступенями перемены передач, с 2006 года за дополнительную плату можно получить автомобиль с вариатором ZF. Газораспределительный механизм Чери Амулет приводится во вращение зубчатым ремнём, который нуждается в периодической замене.

Периодичность замены

Инструкция к автомобилю Chery Amulet рекомендует производить замену ремня ГРМ каждые 40 тыс. км. пробега, или это около 4 лет эксплуатации средней интенсивности в условиях восточной Европы. Для контроля степени износа ремня ГРМ и других расходных материалов, рекомендуется осматривать данные узлы примерно через каждые 15 тыс. км. пробега.

Темп износа ремня ГРМ зависит от множества факторов, от условий эксплуатации (скорость езды, температура окружающей среды, попадание масла и др. технологических жидкостей, пыли и абразивных материалов, и пр.), качества ремня (тип эластомерной матрицы, природа и качество армирующего волокна, условия производства, тип расположения армирующего волокна в сечении ремня, и др.), и наличие заводского брака.

Для обеспечения максимального срока эксплуатации расходных материалов, ремень ГРМ, и все расходные материалы лучше покупать у представителя официального дистрибьютера.

Можно ли ехать, если порвался ремень генератора

Автовладельцы часто задаются вопросом о том, можно ли ехать, если порвался ремень генератора. Да, продолжить путь вы сможете, но преодолеть удастся небольшое расстояние, в зависимости от заряда аккумулятора. Поэтому если такая неприятность с вами случится, мы рекомендуем доехать до ближайшего автосервиса.

Не забудьте выключить устройства, потребляющие электрическую энергию, например, кондиционер, аудиосистему, GPS-навигатор, внешние и внутренние осветительные приборы.

Конечно, если проблема случилась ночью, фары нужно оставить, ведь без них продолжать движение небезопасно. Подъехав к месту ремонта, не глушите движок, так как повторный его запуск поспособствует более быстрому разряду аккумулятора за счет дополнительной нагрузки. Но все же, если порвался ремень генератора, мы не рекомендуем дальнейшее движение.

Стоит учитывать, что в современных моделях авто привод генераторного устройства и помпы осуществляется за счет одного ремня. Движение при отсутствующей циркуляции охлаждающей жидкости ДВС может привести к его перегреву и серьезному ремонту. Аккумуляторную батарею также лучше не разряжать до конца. Поэтому, попав в подобную ситуацию, воспользуйтесь услугами эвакуатора, который довезет ваше авто до ближайшего автосервиса.

Самостоятельное натяжение ремня генератора

Если ремень генератора спадает или провисает, необходимо его подтянуть. Натяжка осуществляется так:

1. Немного ослабить крепёжную гайку от кронштейна.
2. Ослабить гайку крепления на планке.
3. Монтажной лопаткой немного подвинуть генератор от блока цилиндров.
4. Поправить натяжитель и затянуть крепёжную гайку электрогенератора на натяжной планке.
5. Провернуть коленчатый вал на два оборота по часовой стрелке за болт на шкиве через отверстие, имеющееся на правом колесе при помощи баллонника.
6. Проверить натяжение генераторного ремня. Если оно недостаточное, процедуру повторить заново.
7. Закрутить все гайки, закрепляющие генератор.

Ремонт и замена генератора

Замена генератора Chevrolet Aveo или его ремонт необходимы при выходе из строя данного узла. При появлении неисправностей обычно снижается напряжение в бортовой сети, начинаются сбои в работе электрооборудования, а запуск двигателя становится сложнее или оказывается вовсе невозможным. При этом на приборной панели может гореть индикатор заряда аккумулятора, а от генератора нередко идут посторонние шумы и звуки при запущенном моторе.

Замена колец якоря генератора Chevrolet Aveo и другой сложный ремонт нежелательны в гаражных условиях при отсутствии опыта. Для таких работ лучше обратиться в автосервис. Поэтому рекомендуется лишь самостоятельная замена щёток или подшипника генератора. Своими силами можно установить новый электрогенератор, если старый пришёл в негодность.

Для ремонта потребуется схема данного устройства и электрообрудования автомобиля, а также:

• мультиметр;
• молоток;
• газовый ключ или раздвижные пассатижи;
• плоские и крестообразные отвёртки;
• торцовые головки на 8,13, 15, 24;
• вороток;
• удлинитель;
• съёмники для роторного подшипника и крышек;
• ключ-шестигранник на 8;
• ключи на 10, 13;
• TORX Т20, TORX Е14.

Чтобы снять генераторное устройство, нужно:

1. отключить клемму «-» АКБ;
2. надёжно зафиксировать автомобиль во избежание отката, например, чурбанками или упорами;
3. снять правое переднее колесо;
4. удалить воздушный фильтр;
5. убрать подкрылок и брызговик с правой стороны;
6. снять все присутствующие ремни агрегатов;
7. отключить силовой провод от генерирующего устройства, открутив крепёжную гайку;
8. отсоединить колодку с проводами от регулятора напряжения;
9. удалить генератор, пропустив его под автомобилем. Предварительно следует открутить все крепёжные элементы узла.

Зная, как снять генератор, можно заменить его новым, если ремонт старого нецелесообразен. Установка осуществляется в обратном снятию порядке. Если устройство подлежит восстановлению, то необходимо знать, как разобрать генератор. Чтобы его разобрать, необходимо:

1. Открутить гайку, удерживающую генераторный шкив, придерживая вал шестигранником.
2. Снять с вала шкив.
3. Открутить гайки силовых выводов устройства.
4. Удалить винт, который держит защитный кожух.
5. Убрать кожух.
6. Снять регулятор напряжения и щёточный узел, удалив его крепления.
7. Если заметен износ щёток и необходима их замена, следует установить новые детали.
8. Если нужна замена подшипников генератора, необходимо снять переднюю крышку вместе с ротором.
9. Осмотреть подшипники на предмет внешних повреждений, а также проверить наличие люфта между кольцами, потёков смазки и заклинивания. Если присутствуют дефекты, то меняем подшипники генератора Chevrolet Aveo.
10. Для снятия подшипника его следует спрессовать с ротора съёмником.
11. Напрессовать новую деталь на вал, прикладывая усилие лишь к внутреннему кольцу.
12. Собрать электрогенератор.
13. Установить деталь на автомобиль.

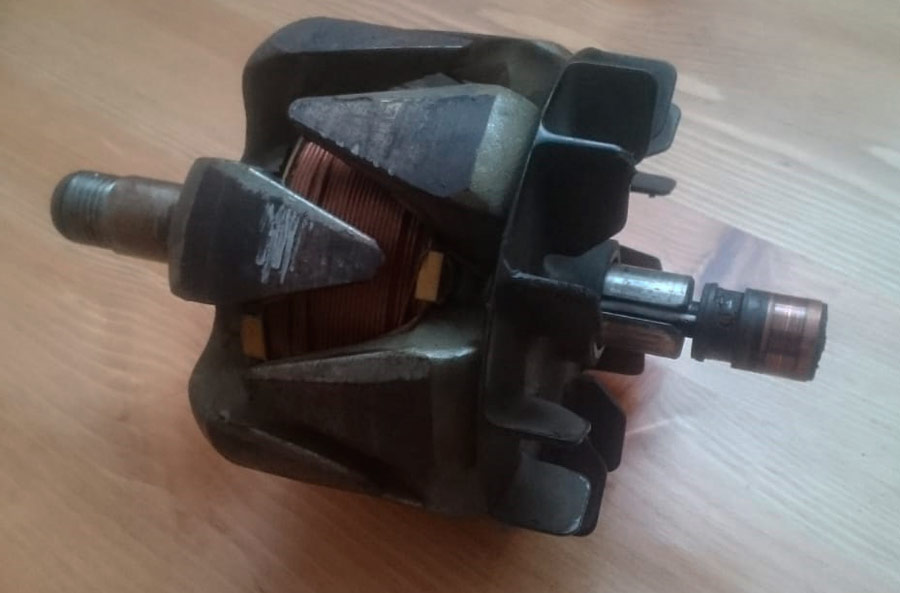

Самостоятельно также можно проверить сопротивление на обмотке ротора. Его нужно подключить к контактным кольцам и применить мультиметр. В норме прибор должен показывать 3-5 Ом. Наличие значка «бесконечность» указывает на неисправность ротора.

Определить наличие замыкания роторной обмотки на корпус также можно с помощью тестера. Его контакты нужно подсоединить к контактному кольцу и корпусу элемента. Если замыкания нет, то на приборе появится символ бесконечности.

Более сложный ремонт электрогенератора рекомендуется осуществлять только на СТО. Самостоятельно производить его можно лишь при наличии соответствующего опыта. Если восстановление старой детали невозможно или нецелесообразно, следует приобрести новый генератор. Можно использовать как оригинальное устройство, рекомендованное автопроизводителем, так и качественный, но более дешёвый аналог. Не стоит приобретать запчасти малоизвестных или сомнительных производителей по очень низким ценам. Замена генератора может потребоваться и, если нужно более мощное устройство, например, для автозвука.

Теперь вы знаете, как подтянуть и заменить ремень генератора, а также выполнить ремонт либо замену генератора Chevrolet Aveo. А вам приходилось самостоятельно ремонтировать или менять этот узел? Сталкивались ли вы с поломками электрогенератора? Насколько успешно они были устранены? Если у вас появились вопросы или вы желаете рассказать что-то интересное по теме, пишите в комментарии.

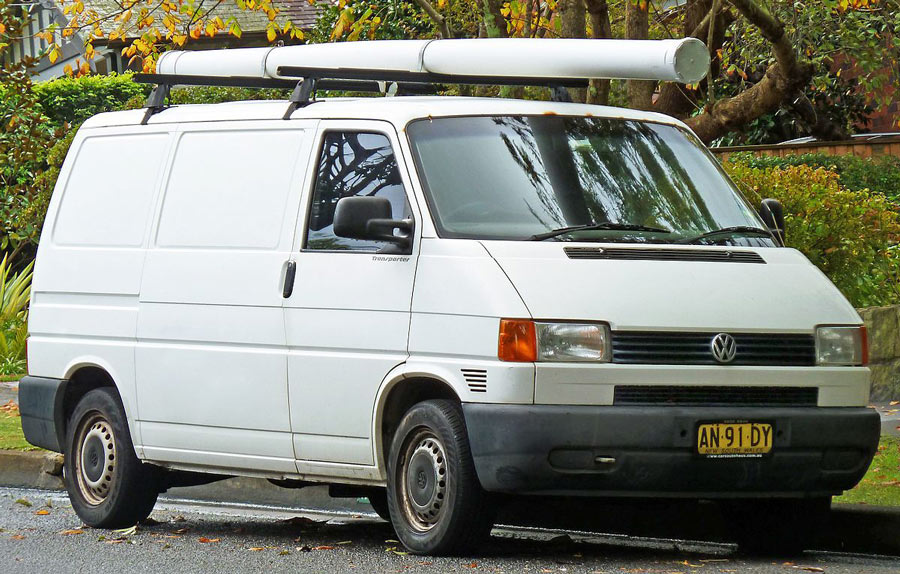

Как устроен и работает генератор Volkswagen Т4

На Volkswagen Т4 устанавливались трёхфазные генераторы переменного тока, мощность которых варьировалась в зависимости от модификации авто – мощности двигателя, его типа (бензин-дизель), оснащения.

Принцип работы генератора Transporter Т4 стандартен для всех современных авто: его вал приводится в движение коленвалом мотора посредством поликлинового ремня. Благодаря ременному приводу ротор вращается внутри корпуса с неподвижным статором примерно вдвое быстрее, чем коленвал. При этом возникает ток возбуждения, протекающий по цепи щётки-коллектор-обмотка, формирующий переменное магнитное поле. Поскольку его направление касательно обмотки статора постоянно меняется, формируемый статором ток тоже является переменным.

А поскольку АКБ и все приборы автомобиля нуждаются в питании постоянным током, генератор оснащается диодным мостом, преобразующим переменный ток в постоянный.

Но и это не всё. Коленвал силового агрегата может вращаться с разной скоростью, поэтому и выходные показатели генератора варьируются в довольно широких границах. Между тем напряжение зарядки АКБ не должно превышать 14,4 В, и чтобы аккумулятор не перезаряжался, в схему генератора включён регулятор напряжения, отключающий цепь генератор-АКБ, если напряжение на клеммах батареи больше выходного напряжения генератор (что говорит о полной зарядке аккумулятора) и обеспечивающий стабильность выходного напряжения независимости от частоты вращения коленвала.

Функции ремня генератора в машине

Порвался ремень генератора? Прежде чем разобраться в том, насколько это серьезно, нужно понять его предназначение. Давайте представим современный автомобиль и его содержимое. Бортовой компьютер, системы кондиционирования и навигации, противоугонное устройство и многое другое. Эти гаджеты работают благодаря электрическому току. Нагрузка на электрику велика, так как количество таких устройств в машине неумолимо растет с каждым годом.

Если двигатель автомобиля заглушен, они питаются за счет аккумуляторной батареи. Как только вы заводите мотор, начинает работать генератор. Он не только обеспечивает работу гаджетов и устройств, но и заряжает аккумулятор, способствует передаче крутящего момента от коленчатого вала ДВС валу генераторного устройства. Ремень может порваться или лопнуть очень неожиданно во время езды. В этом случае он не сможет выполнять свои функции. Что будет, если порвется ремень генератора, разберемся ниже.

Как определить, что ремень генератора оборвался?

Чтобы понять, порвался ремень генератора или нет, обратите внимание на следующие признаки:

• Появился индикатор разряженного аккумулятора на приборной панели. Значок загорится по причине сбоя в работе аккумуляторной батареи и генератора.
• Изменилась работа фар. Допустим, при отжатии педали газа они потускнеют и будут светить не так ярко, как обычно.

Что происходит при срыве ремня?

Какие последствия могут возникнуть, если порвался ремень генератора:

• Отсутствие питания электросети автомобиля и всех его устройств по причине неправильной работы генераторной установки.
• Гаджеты и приборы, питающиеся от электричества, начнут потреблять энергию аккумуляторной батареи напрямую.

Помимо этого, перестанут функционировать муфта системы кондиционирования в машине и помпа гидравлического усилителя руля.

Как подтянуть генераторный ремень

Такая процедура как натяжка ремня кажется довольно простой

Но тут важно понимать, что на Peugeot 307 устанавливается разный ремень, в зависимости от двигателя. Поэтому и процедура натяжки будет отличаться

Если у вас стоят моторы 1,4 (E7J) или 1,6 литра (K7M), тогда нужны соответствующие манипуляции.

Для версий без кондиционера, но с гидроусилителем руля, то инструкция такая:

• ослабить крепление помпы и шарнирных болтов;
• ослабить регулировочную контргайку и провернуть регулировочный болт;
• вращать болт, пока не будет достигнуто нужное натяжение;
• затяните гайку и крепление насоса.

Если это версия без кондиционера и усилителя, тогда необходимо:

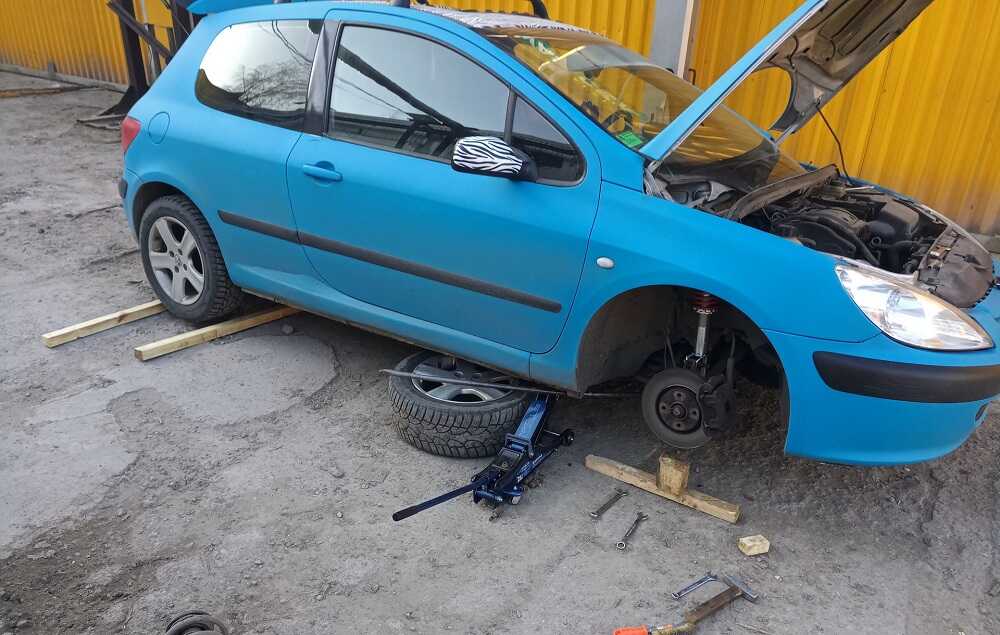

• поднять переднюю часть Peugeot 307 с помощью домкрата;
• поставить на подпорки;
• снять переднее колесо;
• убрать вкладыши колёсной арки;
• ослабить нижний крепёжный болт генератора;
• в моторном отсеке ослабить регулировочный болт;
• сместить генератор, добившись нужного натяжение;
• затянуть болт и собрать узел в обратной последовательности.

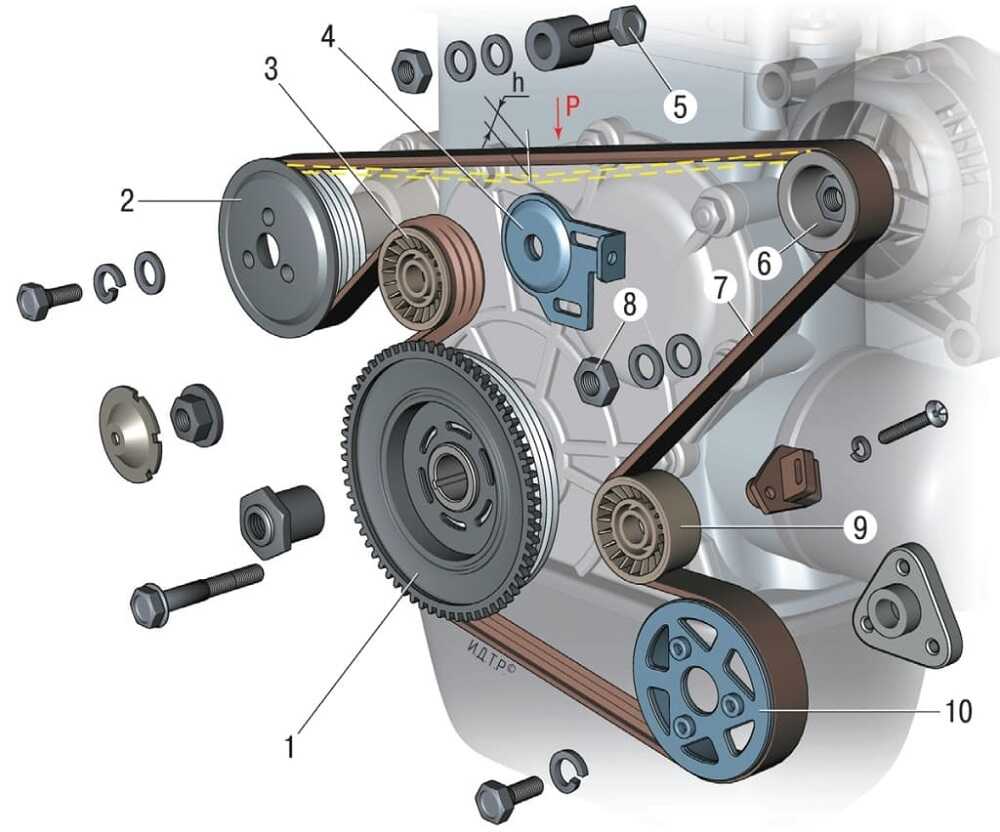

1 – шкив коленчатого вала; 2 – шкив водяного насоса; 3 – натяжной ролик; 4 – натяжная планка; 5 – болт; 6 – шкив генератора; 7 – ремень; 8 – гайка; 9 – поддерживающий ролик; 10 – шкив насоса гидроусилителя

Если это Peugeot 307 с усилителем и кондиционером, тогда:

• снимите с креплений блок ЭБУ, не отключая проводку;
• гаечным ключом на 22 неподвижно зафиксируйте шкив натяжного механизма;
• ослабьте болт шкива ключом на 7;
• переместите натяжной механизм, чтобы снизить натяжение ремня;
• переместите шкив натяжного механизма, чтобы подтянуть ремень;
• удерживая шкив в заданном положении, затяните болт.

После таких манипуляций необходимо запустить мотор и дать ему поработать около 5 минут. Затем ещё раз проверить правильность натяжения.

Для моторов объёмом 2,0 литра с заводскими индексами F3R и F7R, инструкция по натяжению ремня генератора выглядит несколько иначе.

Версия без кондиционера. В этом случае следует домкратом поднять переднюю часть Peugeot 307 и поставить на подпорки. Затем убрать переднее правое колесо, вкладыш из арки. Потом ослабить нижний болт крепления генератора.

Через моторный отсек ослабить регулировочный болт, сместить генератор до нужного натяжения и затянуть болт. Собрать всё в обратной последовательности, запустить мотор, дать ему поработать 5 минут и повторно проверить натяжение.

Версия с кондиционером. Если на этих моторах стоит кондиционер, тогда подтягивать генераторный ремень вручную не придётся. Здесь предусмотрен автоматический натяжитель.

Поменять ремень также можно своими руками.

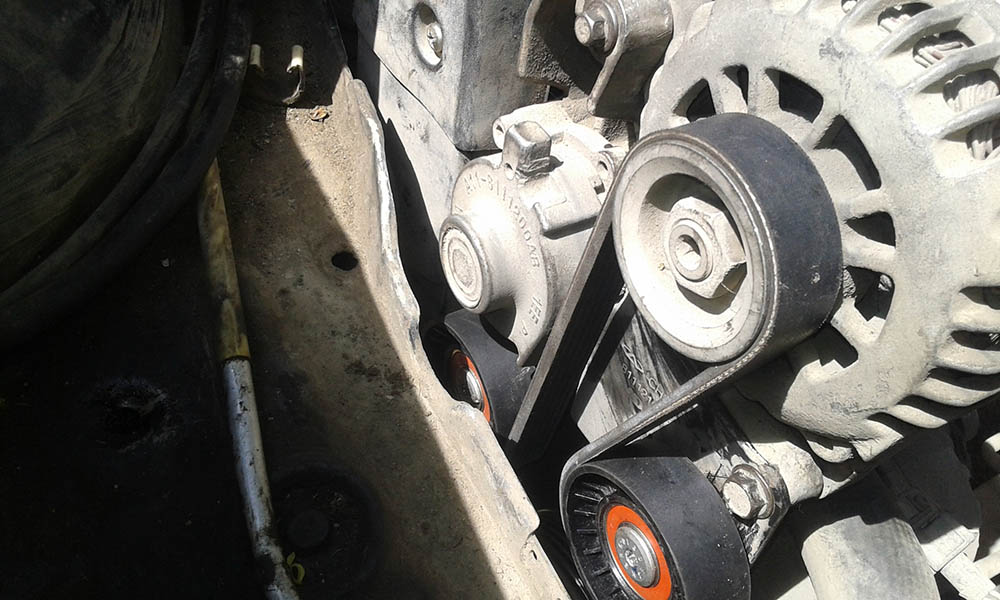

Как заменить ремень генератора Chevrolet Aveo

На Chevrolet Aveo замена ремня генератора по регламенту должна проводиться каждые 60 000 километров пробега. Но зачастую деталь может прослужить и дольше. Иногда она выходит из строя несколько раньше по различным причинам. Понять, что её нужно менять, можно по характерному свисту при работе двигателя, а также по внешним дефектам или следам масла на поверхности.

Менять ремень рекомендуется вместе с роликом. Запчасти следует покупать оригинальные или качественные аналоги, отличающиеся долгим сроком службы. Чтобы поменять детали, нужно:

1. Поставить машину на смотровую яму или подъёмник.
2. Убрать минусовую клемму с аккумулятора.
3. Снять правое переднее колесо автомобиля.
4. Удалить защиту двигателя, применяя ключ на 10 для откручивания креплений.
5. Ослабить гайку натяжителя.
6. Снять старый ремень.
7. Поставить новый ремень и натяжитель.
8. Выставить правильное натяжение и проверить его.
9. Установка всех снятых элементов выполняется в обратном снятию порядке.

Ремонт, замена генератора

При полном выходе из строя генератора или значительном ухудшении его функционирования потребуется его замена.

Рассмотрим пошаговую инструкцию по снятию и установке генератора T4.

Для начала ознакомимся со схемой подключения приводов генератора VW T4, она приведена на рисунке выше для модификаций с 4-цилиндровым силовым агрегатом в комплектации с кондиционером и рулевым гидроусилителем.

Порядок действий:

• отсоединяем минусовую клемму АКБ (операция обязательная, но не без последствий, память ЭБУ и автомагнитолы энергозависимая и будет стёрта, поэтому запомнимте код подключения автомагнитолы, без него она работать не будет);
• снимите защитный кожух генератора, отсоедините оба провода, толстый и тонкий;
• ослабьте винты крепления генератора на кронштейне (на несколько оборотов, минимум 2);
• ослабьте натяжной ролик и снимите ремень (см. раздел выше);
• на модификациях без натяжного ролика для снятия ремня необходимо сдвигать монтировкой сам генератор;
• теперь можно открутить винты крепления полностью и снять генератор для проверки его состояния, ремонта или замены;
• установка генератора производится в обратном порядке, сначала прикручиваем его к кронштейну, но без затяжки винтов;
• устанавливаем на место натяжной винт;
• надеваем ремень, как описано в предыдущем разделе;
• затягиваем винты крепления генератора (для авто, произведённых до 09.92 с моментом 35 Нм, с 10.92 – с моментом 25 Нм);
• подсоединяем провода;
• надеваем минусовую клемму аккумуляторной батареи;
• выставляем правильное время на часах;
• водим противоугонный код в автомагнитолу.

На автомобилях Volkswagen Transporter T4, в зависимости от комплектации, устанавливаются генераторы Bosh или Valeo. Порядок их демонтажа одинаков, а вот расположение регулятора напряжения со щёткодержателем – разное.

Ремонт своими руками генератора Volkswagen Т4 вряд ли возможен, особенно если имеет место обрыв или КЗ обмоток, а вот замена изношенных щёток – операция вполне выполнима, причём даже без демонтажа самого генератора,

Снятие производится в следующем порядке:

• отсоединяем минусовую клемму АКБ (помня, что при этом обнуляется память ЭБУ с записанными значениями пробега, а также настройки автомагнитолы);
• отвинчиваем два винта крепления регулятора напряжения и аккуратно извлекаем его;
• проверяем остаточную длину графитовых щёток. Если она менее 5 мм, их нужно заменить, для чего паяльником отпаиваем питающие провода;
• вынимаем щётки, проверяем износ коллектора. Если требуется, выполняем его проточку и шлифовку;
• оцениваем состояние пружин, при необходимости тоже меняем, зачищаем контакты, если они загрязнены.

Замена щеток генератора Т4:

устанавливаем в щёткодержатель новые щётки, убеждаемся, что они ходят свободно, при необходимости устраняем причины ухудшения перемещений щёток;
соблюдая осторожность, припаиваем провода к выводам щёток, следя, чтобы припой попадал только на контактную группу. Если припоя на провода попадёт слишком много, то они станут жёсткими и щётки проработают немного;
изоляция проводов должна быть как можно ближе к контактам, а само место пайки желательно залить герметиком;
устанавливаем на штатное место регулятор, прикручиваем его;
подсоединяем снятую клемму батареи;

снова выполняем настройку времени на часах и вводим в автомагнитолу противоугонный код.. Что касается вышедшего из строя регулятора, то его замену можно осуществить по приведённому выше алгоритму

А вот с нерабочим диодным мостом придётся повозиться, без демонтажа генератора здесь не обойтись, и лучше отдать его для диагностики специалистам, особенно если вы не сильны по электрической части

Что касается вышедшего из строя регулятора, то его замену можно осуществить по приведённому выше алгоритму. А вот с нерабочим диодным мостом придётся повозиться, без демонтажа генератора здесь не обойтись, и лучше отдать его для диагностики специалистам, особенно если вы не сильны по электрической части.

В каких случаях стоит задуматься о замене ремня?

Согласно технической документации и рекомендациям производителя, замену ремня ГРМ Chery Amulett необходимо проводить каждые 40000 км пробега или раз в 4 года. При этом строго рекомендуется регулярно – каждые 15000 км – проводить осмотр всего газораспределительного механизма. Поскольку цепь ГРМ представляет собой резиновое кольцо, из-за постоянной работы силы трения о шкивы оно подвержено стиранию и некоторым другим дефектам. Немедленная замена ремня необходима в следующих случаях:

• Потрескивания, выпуклости, складки, расслаивание, изнашивание поверхности на цепи;
• Поврежденные зубья (потертости, надрывы, износ)
• Машина стала плохо заводиться, а двигатель громче шуметь (в рабочем состоянии резина практически бесшумна);
• Проникновение жидкостей в механизм газораспределения (это следствие стертых зубьев ремня и уменьшения герметичности);
• Остатки моторного масла, охлаждающей или другой рабочей жидкости в цепи;
• Деформация, люфты на помпе или натяжном ролике;
• Расслоение на торцах ремня;

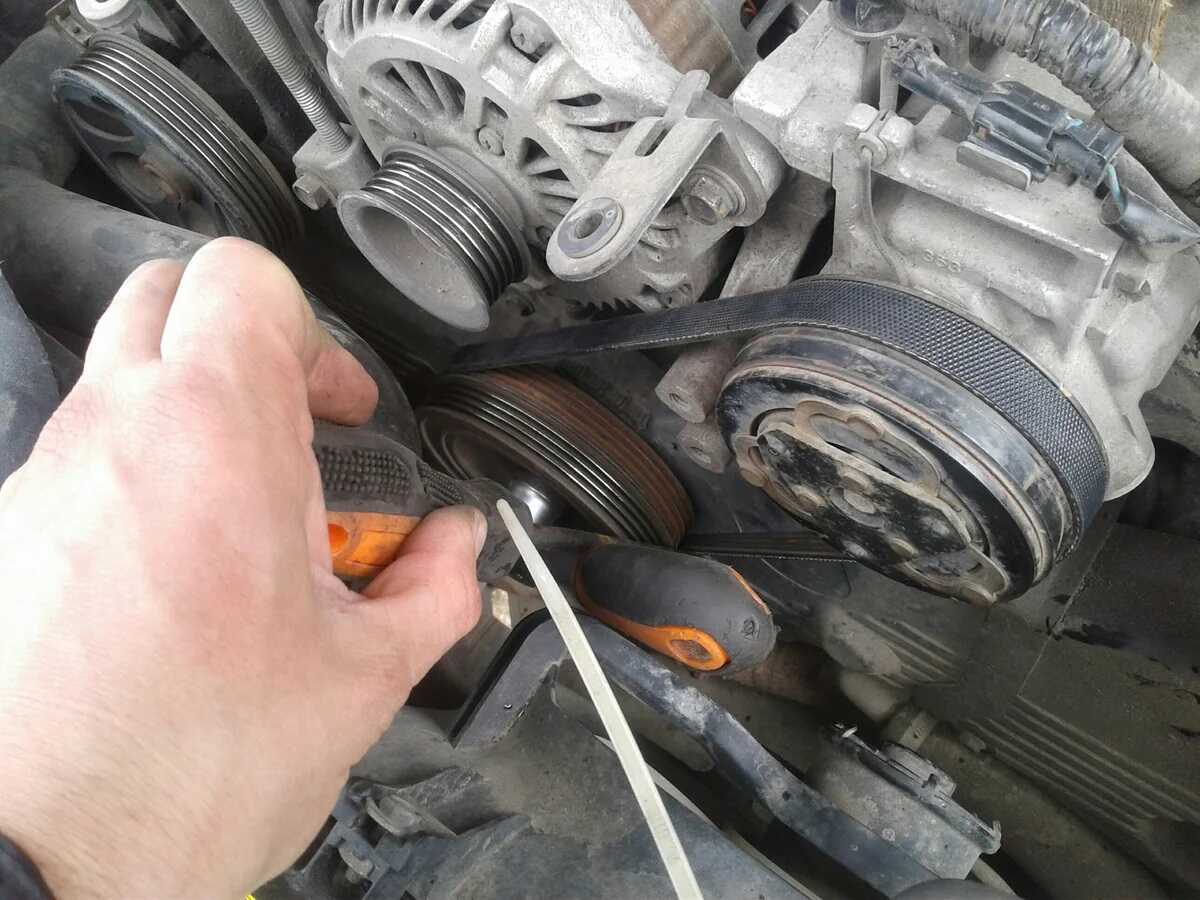

Процесс замены ремня генератора Chery Amulet

Если ремень находится в плачевном состоянии, его натяжение ничего не даст. Система всё равно будет работать нестабильно, а сам элемент очень скоро разорвется. Так что единственным решением в этом случае становится полноценная замена.

Первым делом необходимо запомнить, как стоит ремень генератора Chery Amulet. Впоследствии новый элемент должен быть зафиксирован на месте таким же образом.

Алгоритм замены ремня генератора Chery Amulet имеет следующий вид:

1. Снять ремень привода насоса гидроусилителя руля.
2. Ключ на 17 надеть на особый выступ корпуса натяжителя и ослабить натяжение (повернув по часовой стрелке).
3. Снять ремень со шкива генератора.
4. Установить натяжитель в изначальное положение и окончательно вытащить ремень.
5. Снова повернуть натяжитель по часовой стрелке при помощи ключа. Тут надо совместить отверстия в корпусе и рычаге, а затем вставить в них подходящий стержень. Так система будет зафиксирована в нужном положении.
6. Разместить новый ремень привода.
7. Вытащить фиксирующий стержень из отверстия.
8. Собрать систему в обратном порядке.

Проверка на износ и его признаки

Прежде чем пытаться своими руками поменять узел, нужно убедиться в том, что он действительно исчерпал свой ресурс, не выполняет возложенные на него функции и требует замены.

Самым главным признаком износа считается появление характерного свиста в процессе работы генератора. Этот свист можно услышать, подав на генераторное оборудование соответствующую нагрузку. На практике это выглядит просто. Нужно запустить кондиционер или просто включить фары дальнего или ближнего света. Далее запускается двигатель, и нажимается педаль газа. Если в этот момент появляется свит из подкапотного пространства, ремень ослаб.

На свист и ослабление натяжения еще не говорит о полном износе. В некоторых случаях он лишь немного порепаный, но еще пригодный к дальнейшей эксплуатации.

Свист не выступает сигналом о критической неисправности узла. Но это очевидный признак того, что в скором времени придется менять элемент.

Когда устройство изнашивается и натяжение снижается, генератор продолжает функционировать. Пусть его эффективность снижается и заряд может подаваться частично, доехать до автосервиса или собственного гаража можно. Но как только вы узнаете, какая цена работы в СТО за такую процедуру, наверняка захочется лично разобраться в нюансах замены ремня генератора. Ничего здесь сложного нет. Зато получите дополнительный опыт и сохраните солидную часть своего бюджета.

Значительно хуже свиста считается постоянный шум от генератора. Причем появляться он может при нагрузке и без воздействующей нагрузки со стороны электрозависимого оборудования.

Замена ремня ГРМ на Чери Амулет

Для правильной и бесперебойной работы двигателя внутреннего сгорания необходимо цикличное наполнение воздушно-топливной смесью его цилиндров и удаление из них отработанных газов. Этой цели служит газораспределительный механизм (ГРМ), состоящий из распредвала, клапанов и передаточных механизмов, которые эти клапаны открывают.

В двигателе автомобиля Chery Amulet, который почти полностью скопирован с фордовского агрегата 1.6 CVH, каждый цилиндр имеет два клапана — по одному на впуск и выпуск. При вращении распределительного вала его кулачки через гидротолкатели воздействуют на рычаги (коромысла), а те давят на клапаны, открывая таким образом отверстия впускного или выпускного коллектора. Возврат клапана в закрытое положение обеспечивает установленная на нем пружина. Благодаря наличию гидрокомпенсаторов регулировка зазоров клапанов не требуется.

Инструкция по замене ремня ГРМ Chery Amulet

Для проведения замены ремня ГРМ, необходимые следующие инструменты и материалы:

• ключ с накидными головками на 10, 13 и 19;
• удлинители для головок ключей;
• отвертки: крестообразная и плоская;
• домкрат;
• новый ремень привода ГРМ, и другие расходные материалы.

Для обеспечения удобного и безопасного доступа к ремню ГРМ, автомобиль необходимо установить на эстакаде, смотровой яме, или специальном подъемнике. Все работы под автомобилем необходимо производить с соблюдением требований безопасности. Вначале снимите переднее правое колесо. Снимите блок реле, и выверните болт крепления воздушного фильтра и хомуты, которые удерживают шланги. Для обеспечения доступа к приводу ГРМ, необходимо демонтировать воздушный фильтр с патрубком воздухосборника.

Далее необходимо снять верхнюю защитную крышку ГРМ, предварительно отвинтив удерживающие ее болты.

Достаточно массивным ключом отвинчиваем болт крепления шкива коленчатого вала, но не до конца.

Для доступа к ремням и шкивам снимите пластиковый защитный подпыльник. Далее метки на шкиве коленчатого вала и нижней крышке ГРМ нужно выставить так, чтобы поршень первого цилиндра был расположен в положении верхней мертвой точки. Для демонтажа ремня генератора и компрессора кондиционера, необходимо ослабить натяжной ролик. Далее нужно снять ремень привода насоса гидроусилителя руля.

На следующем этапе выкрутите болт крепления шкива коленчатого вала и демонтируйте шкив. Затем демонтируйте нижнюю защитную крышку ГРМ.

Для выставления калибровочных меток наживите болт крепления шкива коленчатого вала. Поверните коленчатый вал по часовой стрелке, метка на верхнем шкиве ГРМ при этом должна совпасть с меткой в форме пики. Аналогично совместите метку на шкиве с отливом на двигателе.

Нанесите метки на шкив распределительного вала и корпус ДВС, заметьте их положение.

Далее снимите ремень ГРМ. Для этого открутите болты крепления натяжителя, демонтируйте натяжной ролик и, не проворачивая шкивы, снимите газораспределительный ремень.

Теперь установите новый натяжной ролик. Вновь проверьте, чтобы все выставленные метки совпадали.

Далее можно монтировать новый ремень ГРМ. Новый ремень ГРМ сначала наденьте на зубчатый шкив коленчатого вала, затем на шкив помпы, после чего заведите его за натяжной ролик и наденьте на шкив распределительного вала. Регулируя положение натяжителя, отрегулируйте натяжение ремня ГРМ.

Затем, проверните на два оборота коленчатый вал и проверьте метки. В случае несовпадения меток, необходимо повторить процедуру установки ремня.

Для сборки, снятые ранее комплектующие устанавливаются в обратном порядке. Приустановке ремней вспомогательного оборудования нужно отрегулировать их натяжение.

После сборки, следует завести двигатель и проверить его работу. Если нет посторонних шумов, а электроника не сигнализирует о нарушении работы двигателя, то процедура замены ремня на Chery Amulet закончена.
