Как подобрать приводной ремень на двигатель с кондиционером

Главная › Вопросы и ответы

16.12.2019

Чтобы подобрать ремень для генератора УАЗ Патриот 409 двигателя с кондиционером, нужно знать особенности модели своего автомобиля. Машины этой марки могут иметь 1 или 2 такие комплектующие. Главный параметр, по которому надо подбирать новую запчасть, — длина.

Характеристики ремня генератора

На автомобили марки УАЗ Патриот используются двигатели с кондиционером моделей Евро-3 и Евро-4. В них установлен поликлиновой ремень. Он представляет собой замкнутый контур. На внутренней стороне изделия размещено несколько продольных полос, также называемых ручейками или клиньями. За счет такой конструкции оно и получило свое название.

На УАЗ Патриот для генератора могут быть использованы запчасти с номерами:

  • 6РК2120;
  • 6РК2100;
  • 6РК1275;
  • 6РК1220.

Этот шифр содержит все необходимые для подбора комплектующей детали параметры. Последние 4 цифры кодового обозначения показывают длину. Первая цифра — количество ручейков.

Например, запчасть с каталожным номером 6РК2120, применяемая на УАЗ Патриот, имеет следующие характеристики:

  • длина — 2120 мм;
  • количество ручейков (клиньев) — 6;
  • ширина изделия — 21,4 мм;
  • вес — 280 г.

Расположение элемента в конструкции автомобиля

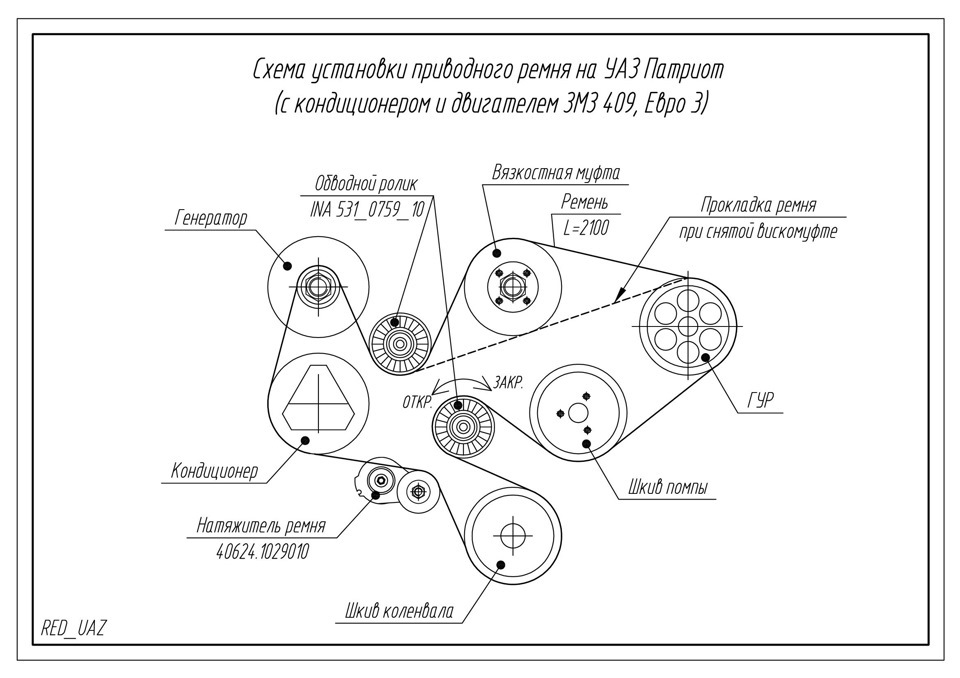

Чтобы быстро и правильно установить новый ремень, необходимо иметь схему того, как эта запчасть должна огибать ролики и шкивы. Подробное изображение можно найти в инструкции по эксплуатации автомобиля. Владельцам машины этой марки рекомендуется постоянно иметь с собой не только запасную деталь, но и наглядное пояснение.

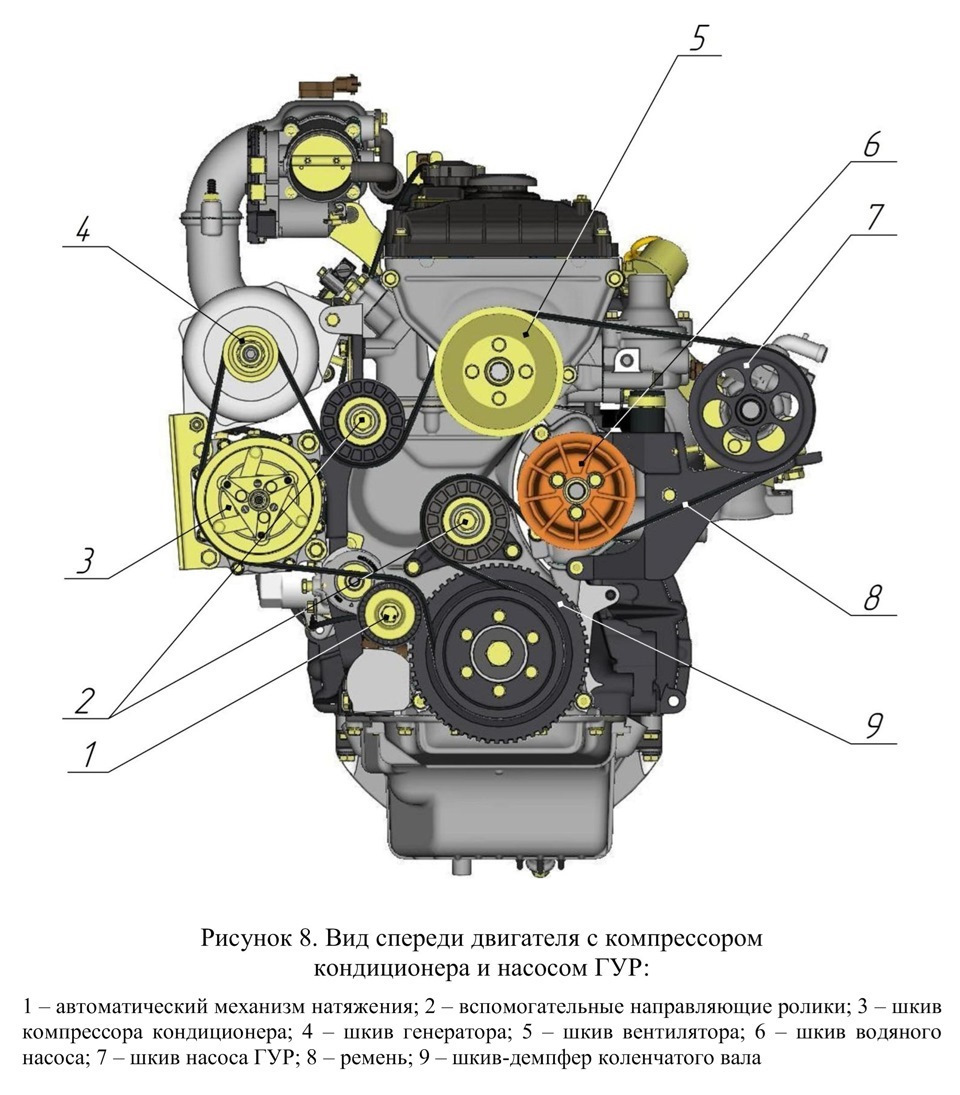

В двигателе 409 с кондиционером ремень генератора расположен так, что для его снятия достаточно отжать натяжные ролики. Снимать вентилятор или диффузор не потребуется

Старую деталь можно протащить между ними, осторожно вращая

По такой же схеме устанавливается новая запчасть. При этом нужно сначала обвести ремень вокруг всех роликов и только на последнем этапе накидывать на генератор.

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с 2012 г. при комплектовке Патриота двигателем Euro 4 стала применяться модель длиной 2120 мм.

На автомобилях, выпущенных в период с 2007 по 2012 гг., изначально был установлен ремень длиной 2100 мм. При замене вышедшей из строя запчасти допустимо выбирать большую длину. Опытные автолюбители утверждают, что в этом случае процесс установки будет существенно проще. Однако можно встретить мнение, что комплектующая деталь большей длины начнет “свистеть” намного раньше.

Также в моделях, выпущенных в период с 2007 по 2012 гг. можно встретить двигатели, в которых установлено 2 ремня. В этом случае в зависимости от модификации используют комплектующие с номером:

Один из ключевых моментов — материал, из которого изготовлен ремень. Если производитель использовал дешевые отходы производства резинотехнических изделий, то его продукция не прослужит долго. Такой материал застывает на морозе, становится “дубовым”. Это приводит к тому, что на поверхности появляются трещины.

Чтобы ремень не крошился и служил долго, он должен быть сделан из EPDM. Это обобщенное международное название материалов, изготавливаемых с применением этилен-пропиленовых каучуков. Такая запчасть устойчива к старению и к температурным перепадам. Поэтому чаще всего рекомендуется отдавать предпочтение изделиям европейских или азиатских производителей.

Производители запчасти

В качестве замены оригинального ремня, установленного на заводе, для автомобиля УАЗ Патриот может использоваться любой аналог, совпадающий по длине и ширине. Такие изделия можно найти у компаний:

  • SKF;
  • Gates;
  • Globelt;
  • Bosch;
  • TANAKI Co. Ltd;
  • LYNXauto.

Поликлиновые ремни подобной конфигурации применяются в двигателях автомобилей таких марок, как Ford, Lexus, Opel и т.д. Поэтому подобрать качественную запчасть достаточно просто.

Приобретать комплектующие, произведенные такими компаниями, как Luzar или Zommer, опытные автомеханики не рекомендуют, несмотря на меньшую стоимость.

Как подобрать приводной ремень на двигатель с кондиционером Ссылка на основную публикацию

UAZ Patriot › Logbook › Ремонт в дороге. Замена роликов и ремня ЗМЗ 409.

Ремонт в полевых условиях. Быстро и без особых заморочек поменять ролики и ремень.

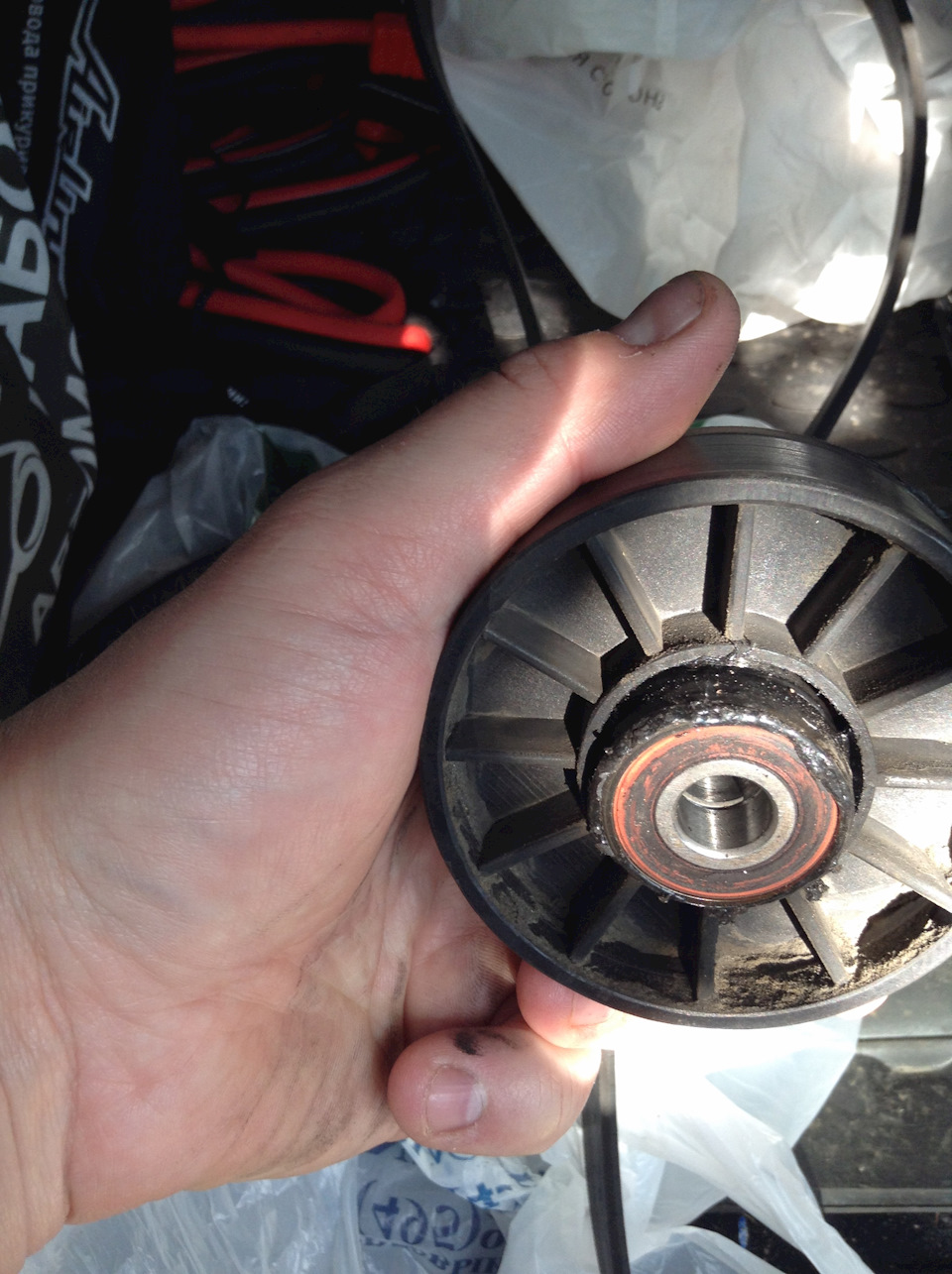

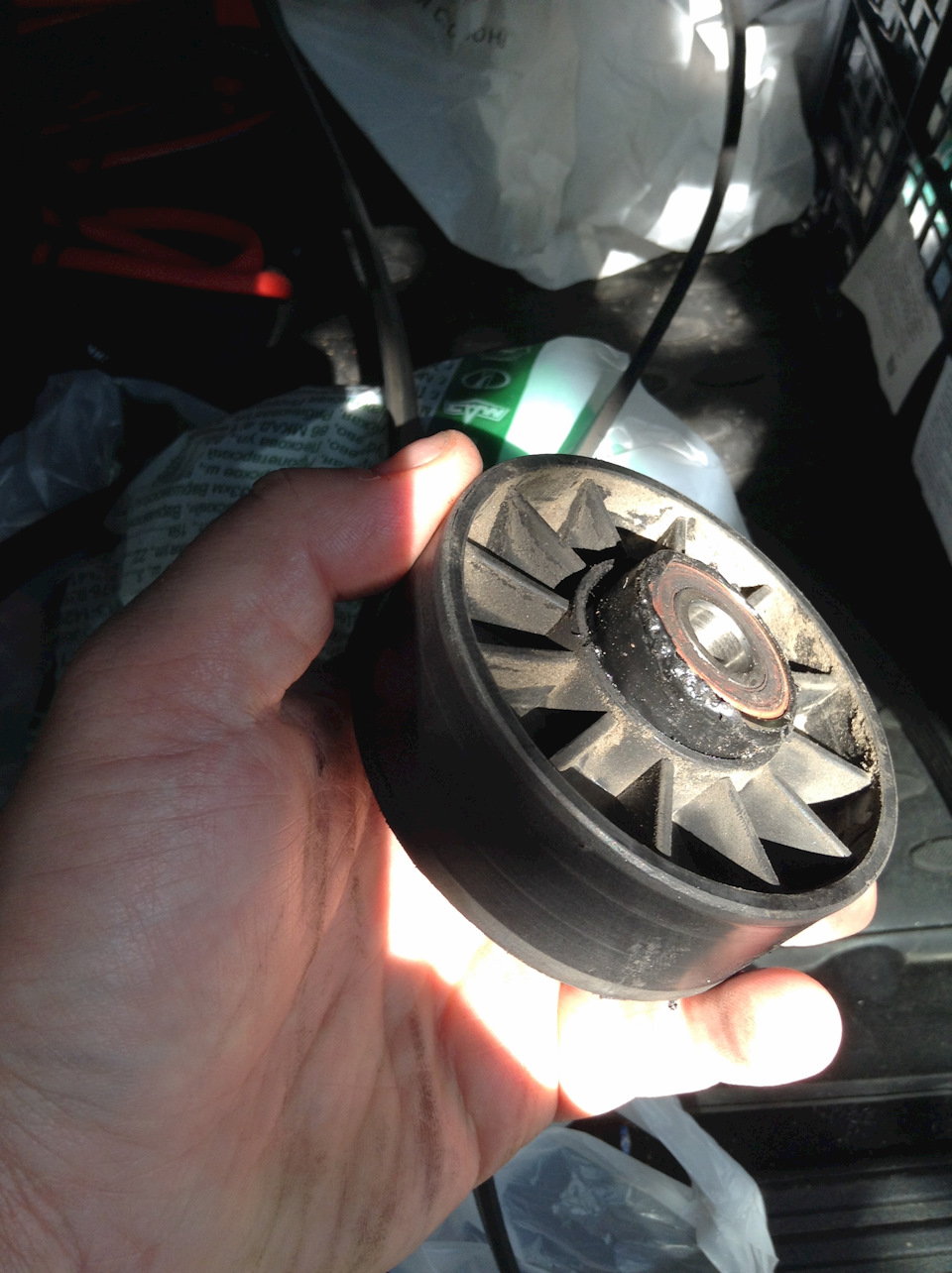

Много уже было написано и сказано о качестве обводных роликов устанавливаемых на заводе. Срок их эксплуатации колеблется от 500 км (встречал на Драйв2 читая бортжурналы) до 22 000 в моем случае.Многие меняют эти детали сразу же не дожидаясь поломки, но я решил посмотреть на сколько же их хватит.И приблизительно на 20 000 ролики характерно «запели», как бы намекая о своей усталости и желании «выйти на пенсию». По этому к моменту поломки я был морально подготовлен.

Итак вчера поздно вечером возвращаясь в Москву по Киевскому шоссе, когда до дома оставалось примерно 90 км — это случилось. Визуальный осмотр показал что верхний обводной ролик заклинил, его перекосило и ремень соскочил.

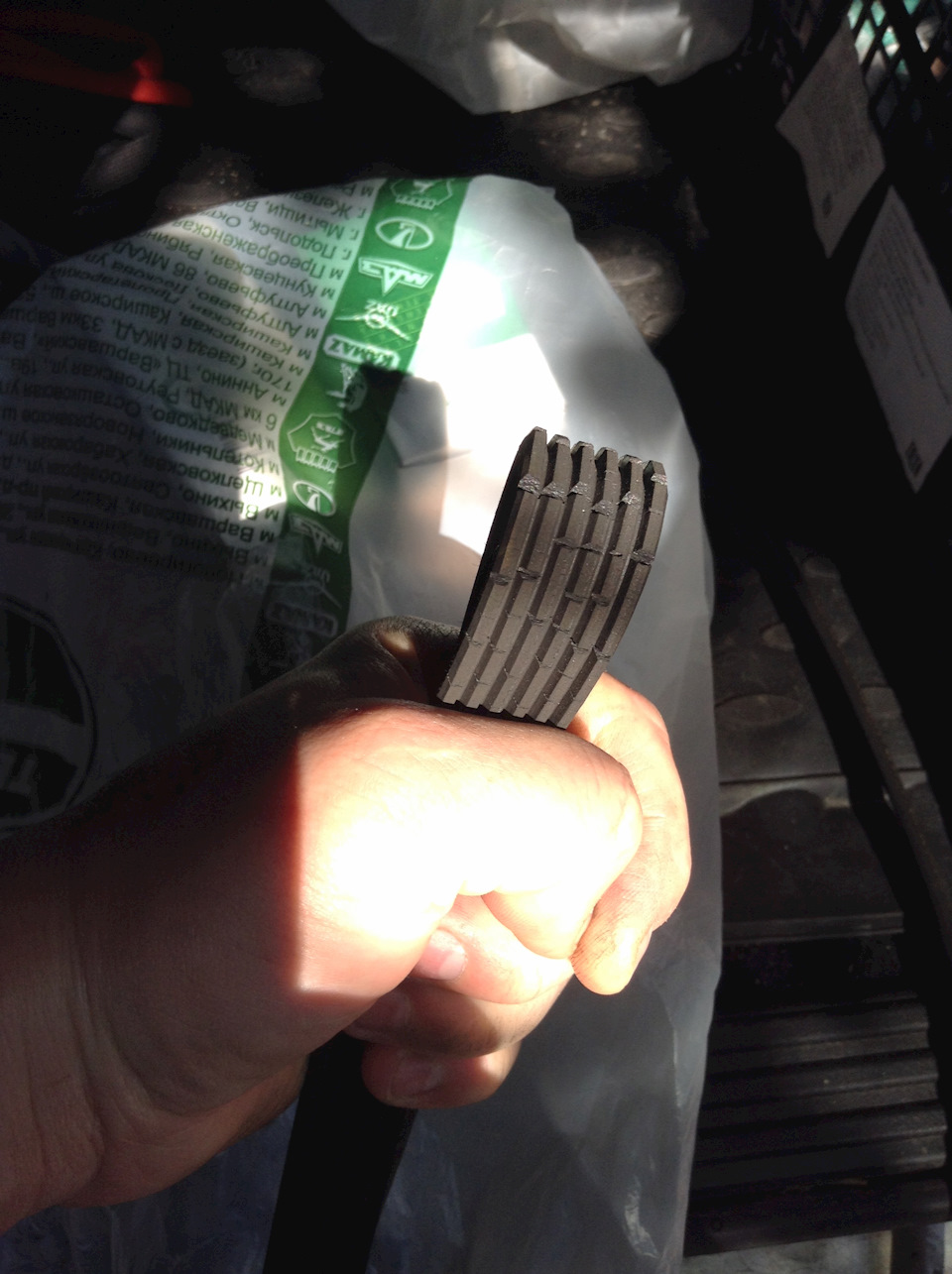

Ремень тоже был плох.

Понимая, что вечер перестаёт быть томным)))) и не пройдёт серо, скучно и незаметно, я принялся обзванивать друзей и изучать вопрос как же самостоятельно справиться с внезапно возникшей задачей.Дозвонившись до друга (Серега Железный! Огромное тебе спасибо за помощь, доставку запчастей и инструмента), я сел штудировать матчасть. Читая записи на эту тему я узнал о сложностях демонтажа вискомуфты и кожуха вентилятора, для обеспечения доступа к роликам и их замене, необходимости специфической доработки ключа на 32 и готовился что замена будет сопряжена с существенными временными затратами и усилиями.Проезжавший мимо УАЗовод поделился своим опытом, которым я в свою очередь тоже спешу поделиться.

Нет в замене роликов ничего страшного.Для этого потребуется:— от 40 до 60 минут неспешной работы с перекурами— ключ на 17— большая трещётка с головкой на 15— маленькая трещётка с головками на 10 и 8— коврик из багажника чтобы не лежать на голой землеНет нужды заморачиваться и демонтировать кожух и вискомуфту.

И так по порядку. На сайте в разных темах присутствуют 2 схемы знание которых поможет. Собственно вот они:

Я решил поменять оба обводных ролика на продукцию фирмы INA, натяжной ролик на усиленный отечественного производства, и ремень Gates.

Верхний обводной ролик снимаем подобравшись к нему сверху. Между кожухом и крыльчаткой вентилятора проходит рука с ключом на 17. Для замены нижнего обводного и натяжного ролика нужно подобраться снизу и снять пыльник открутив маленькой трещеткой 3 болта на 10 и два на 8. Аналогично верхнему меняем нижний ролик. Ролик натяжителя откручивается трещеткой с головкой на 15. Заменив ролик на новый тянем ключом до тех пор пока механизм натяжителя не начнёт сдвигаться по часовой стрелке. Старый ремень можно снять просунув его между кожухом и крыльчаткой. Теперь вооружившись знанием приведённых схем устанавливаем новый ремень и машина опять исправна. Ставим на место пыльник, можно ехать дальше.

Устройство

На машинах встречаются следующие приборы:

  • ранняя модель Г12, вырабатывающая ток силой до 20 А;
  • Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
  • улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
  • бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

  1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
  2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
  3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
  4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
  5. Выпрямительный мост состоит из 6 диодов.

Как поменять помпу (водяной насос) на УАЗ Патриот

  • Причины и признаки поломки
  • Ремонт или замена

Помпа (водяной насос) является основным компонентом системы охлаждения любого ДВС (двигателя внутреннего сгорания) с водяным охлаждением, то есть там, где все время циркулирует какая-то жидкость, будь то антифриз, тосол или даже вода. Помпа выглядит как насос с крыльчаткой (лопастями), за счет которых создается движение жидкости по системе.

Иногда случается так, что насос по какой-то причине перестает нормально функционировать, в результате чего двигатель начинает греться и легко может заклинить, а это уже крупные расходы на ремонт, фактически — капремонт. Чтобы всего этого избежать, необходимо делать замену детали на новую раз в несколько тысяч км, как предписывает регламент, либо ездить до появления характерных признаков скорой поломки насоса.

Причины и признаки поломки

Причин, по которым ломаются помпы на УАЗ Патриот может быть несколько. Основная из них — износ подшипника ступицы шкива, из-за попадания в него (подшипник) ОЖ через негерметичный уплотнитель (сальник), например. Но, могут быть и другие причины:

  1. Нарушение целостности сальника. Может случиться, если использовать «промывки» системы охлаждения непонятного производства.
  2. Повреждение, коррозия крыльчатки (лопостей) помпы, в основном — из-за некачественного тосола\антифриза.
  3. Самое «безобидная» неисправность — течь охлаждающей жидкости через уплотнительную прокладку между насосом и блоком двигателя, тут можно просто поменять прокладку, а еще лучше использовать герметик.

Как правило, помпа начинает сигнализировать о том, что с ней что-то «не так» еще задолго до того, как полностью сломается и перестанет выполнять свою прямую функцию, а именно — охлаждать двигатель. Какие это признаки:

  1. Самый простой способ проверить насос — посмотреть на него. Если сальник уже вовсю пропускает жидкость, то вы увидите потеки вокруг помпы. Следы некоторых современных антифризов хорошо видны в ультрафиолетовом свете.
  2. Если визуально никаких признаков поломки нет, запустите двигатель и прислушайтесь, если издается непонятный свист, скрежет — возможны проблемы с подшипником или крыльчаткой. «Убитый» подшипник также выдает люфт ступицы шкива.
  3. Двигатель постоянно греется, даже в прохладную погоду? Это прямой сигнал к тому, чтобы в первую очередь проверить работу помпы. Может быть такое, что с виду целая помпа, не издающая никаких звуков, уже не качает жидкость, например потому, что лопасти «съело» контрафактным тосолом или их попросту обломало (часть из них).

Проверить работу помпы легко, просто открутите пробку расширительного бочка и загляните туда. Нажмите на газ, попросив помощника, либо используя тросик газа — если в расширительном бочке появляется бурление (видно движение) охлаждающей жидкости, значит насос работает. Должно быть видно, как с верхних шлангов (обратка) струей поступает жидкость в бачок.

Ремонт или замена

Помпа для УАЗ Патриот с двигателем ЗМЗ 409 обычно меняется целиком на новую, хотя при желании можно попытаться ее отремонтировать самому. Существуют ремкомплекты ВН для многих двигателей УАЗ, в том числе и для 409 двигателя. В состав ремкомплекта входят новые:

  • подшипник
  • сальник
  • крыльчатка

Периодичность замены

Вечных ремней не существует. Можно даже допустить, что и задача создать такой ремень никогда не ставилась, в отличие от вечного двигателя. Но шутки шутками, а за целостностью ремня нужно следить, и первым признаком, что он перестаёт выполнять свои функции надлежащим образом, является появление характерного свиста из подкапотного пространства. У каждой модели автомобиля своя периодичность проверки и замены приводных ремней.


УАЗ с двигателем ЗМЗ-409

Для УАЗ «Буханка» – это ТО-6, то есть через 60 тысяч км пробега. Но на практике этот срок зависит от многих трудно учитываемых факторов и, прежде всего, условий эксплуатации транспортного средства. Поскольку «Буханка» считается грузовым автомобилем, лёгкими эти условия не назовёшь, поэтому и проверять, и менять ремень генератора УАЗ «Буханка» с двигателем 409 приходится чаще.

Сам материал, из которого изготавливаются поликлиновые ремни, растягивается мало, но зато изнашиваются его клинья, что приводит к увеличению внутренней длины окружности ремня, за счёт чего он и начинает провисать. Кроме того, резина со временем затвердевает и начинает крошиться, на ремне появляются трещины и даже порывы. Поскольку материал, из которого изготавливаются ремни, не обрабатывают специальными составами, воздействие технических жидкостей (моторное масло, бензин, антифриз) тоже вносит свою лепту в преждевременный износ изделия, уменьшая его прочностные характеристики. Также негативно воздействуют на резину мороз, приводя к её отвердению, и грязь, которая разрушает внутреннюю сторону ремня.

Как же подобрать ремень агрегатов для УАЗ Патриот

С одной стороны подбор и замена ремней агрегатов УАЗ Патриот – весьма проблематичная затея, которую проще воплощать на СТО с широким ассортиментом запчастей. С другой стороны – не все согласятся выложить в 3 раза больше денег, чем стоят сами расходники, за работу, которую можно провести самостоятельно в гаражных условиях буквально за час.

Первое, что необходимо запомнить при подборе ремней агрегатов – это то, что резинотехнические изделия имеют большой коэффициент растяжения (до 1-3%), поэтому нет жесткого и точного понятия размера с точностью до миллиметра, а в конструкции силовой установки обязательно предусмотрена регулировка натяжения. Понятие размерности для ремней именно номинальное, т.е. в одной партии могут оказаться изделия с приличными отклонениями в длине. К примеру, ремень номинального размера 1000 мм может оказаться от 995 до 1005 мм – это отклонение всего +- 0,5%.

Именно по этой причине на один и тот же узел вполне можно установить, к примеру, ремень номиналом 1000 мм, и номиналом 1010 мм.

Все же стоит придерживаться номинальных размеров и однозначно при подборе ремня необходимо точно знать его.

Замена ремня генератора УАЗ

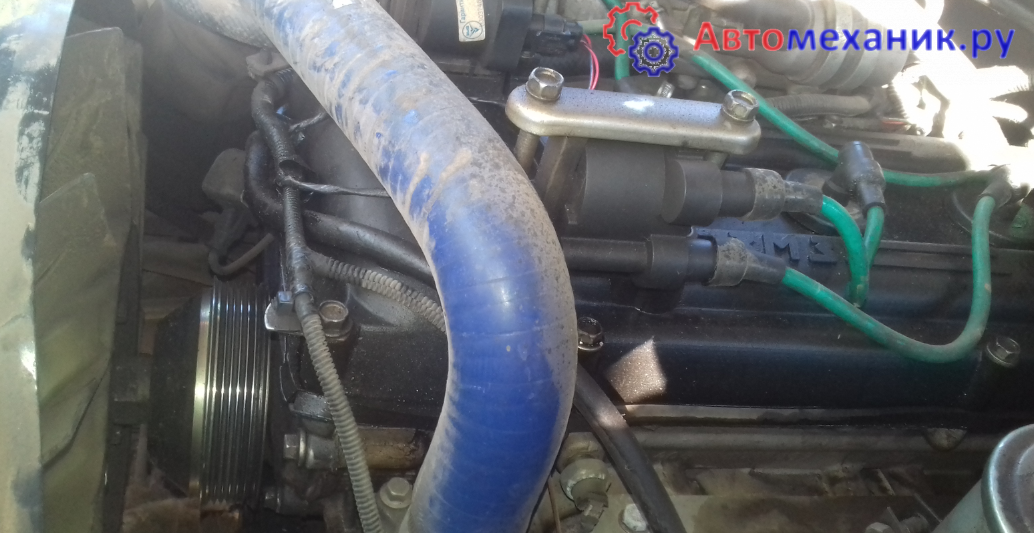

Замена ремня генератора УАЗ с 409 двигателем процесс достаточно трудоёмкий. Особенно если такой двигатель установлен а УАЗ 39099 (буханка). Очень тяжело подобраться к шкивам и натяжителям ремней. Мало места для того чтобы свободно просунуть руку. Поэтому терпение это главное чем необходимо запастись при замене ремней.

Замена ремня привода насоса гидроусилителя

Замена ремня привода насоса гидроусилителя начинается с того что ремень необходимо ослабить. Натягивается он шкивом насоса гидроусилителя. Конструкцией кронштейна предусмотрено то что насос может двигаться, находясь на посадочном месте. Для етого имеются прорези куда вставляются крепежные болты. Болты ослабляются.

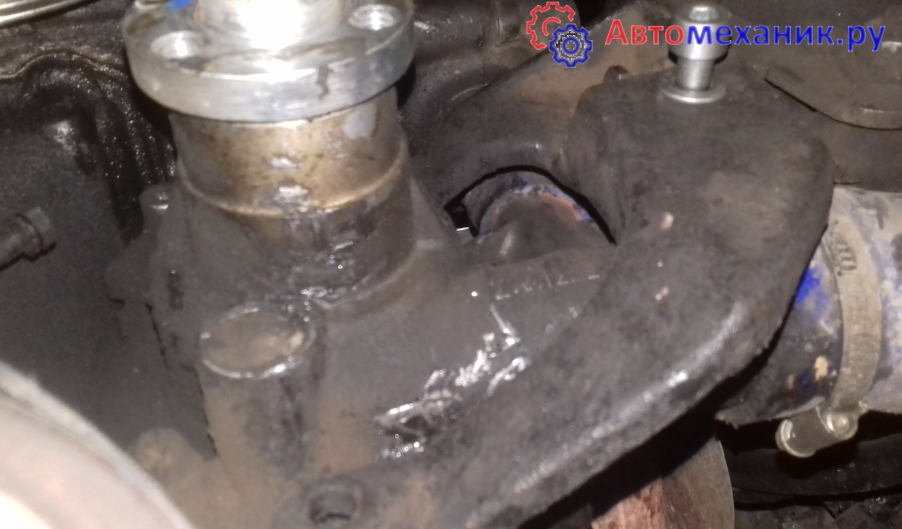

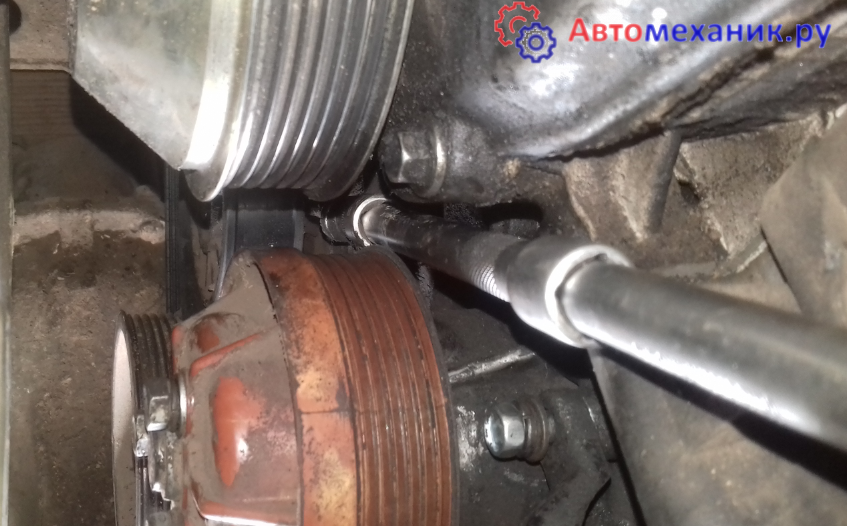

С торца кронштейна установлен натяжной болт. Он двигает крепления насоса в ту или другую сторону. В зависимости от того что нужно сделать ослабить или натянуть ремень. Точнее сказать не двигает а создаёт упор. Чтобы зафиксировать крепление насоса в определенном положении. После того как с его помощью натянется ремень затягиваются крепежные болты. Тем самым создается надежное натяжение ремня.

После того как ослаблено натяжение ремня его можно снимать со шкивов. Постепенно просунуть через крыльчатку под каждую полость отдельно. Расстояние от крыльчатки до диффузора позволяет это сделать практически беспрепятственно.

Перед тем как устанавливать новый ремень очень важно проверить затяжку болтов которые крепят кронштейн насоса гидроусилителя руля к блоку двигателя. Имеются три болта

Болты обязательно необходимо протянуть. В случае ослабления затяжки. У болтов отрывается головка. В результате возникающего люфта и биения. Болт может обломиться и по уровню поверхности. Это значительно затруднит его выворачивание.

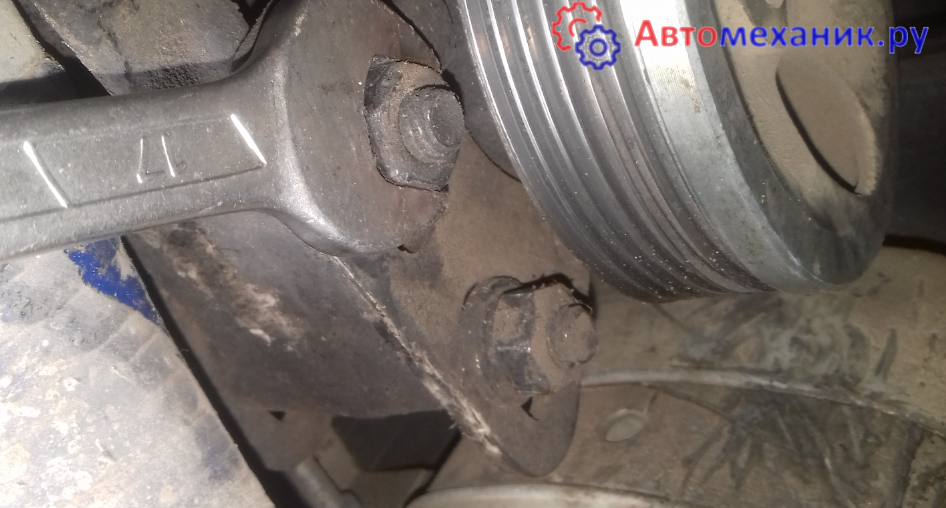

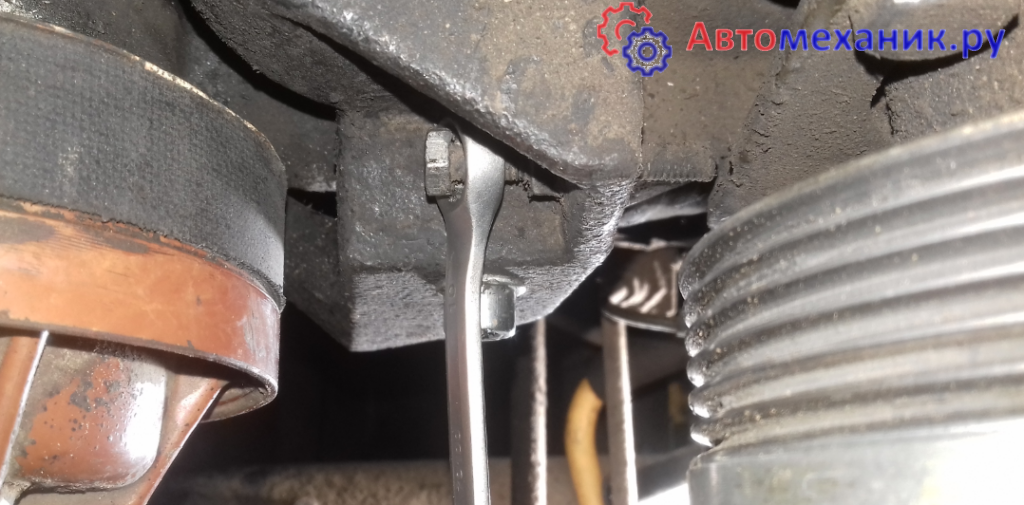

В моём случае при снятии старого ремня кронштейн болтался. Нижний болт был отпущен. У верхнего болта оторвало головку. А среднего болта не было вообще. Поэтому при каждой замене ремня необходимо проверять затяжку болтов и их наличие.

Обломленный болт выкрутился легко. Потому что блок двигателя чугунный. В чугуне болты и шпильки сильно не закипают. После того как кронштейн был надежно закреплен. Ослабляется натяжной болт, крепёжные болты. Устанавливается новый ремень. Натягивается фиксируется крепежными болтами.

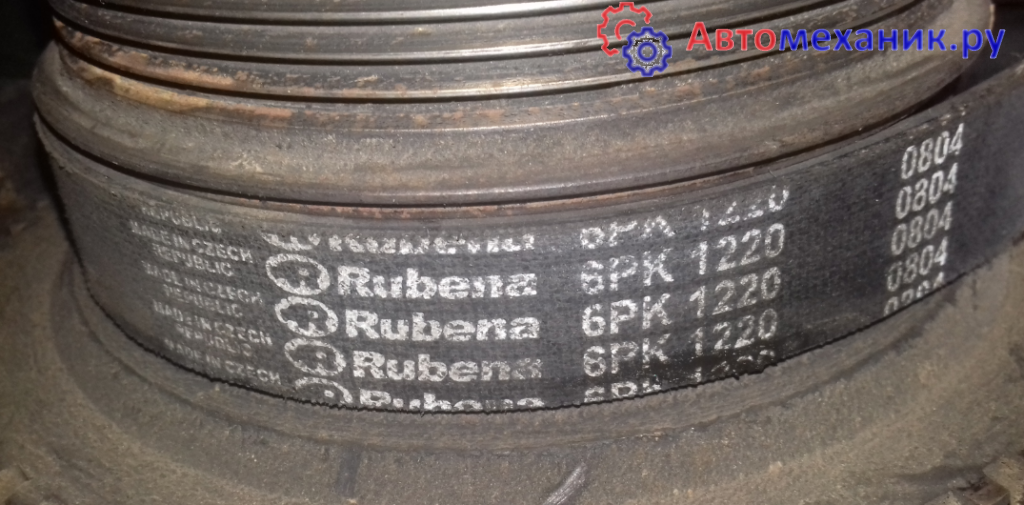

Ремень привода насоса гидроусилителя поликлиновой с шестью ручьями. Имеет размер 1195 мм .

Перед тем как устанавливать ремень гидроусилителя необходимо заменить ремень привода генератора и при необходимости натяжной ролик.

Замена ремня генератора на УАЗ 3909 буханка

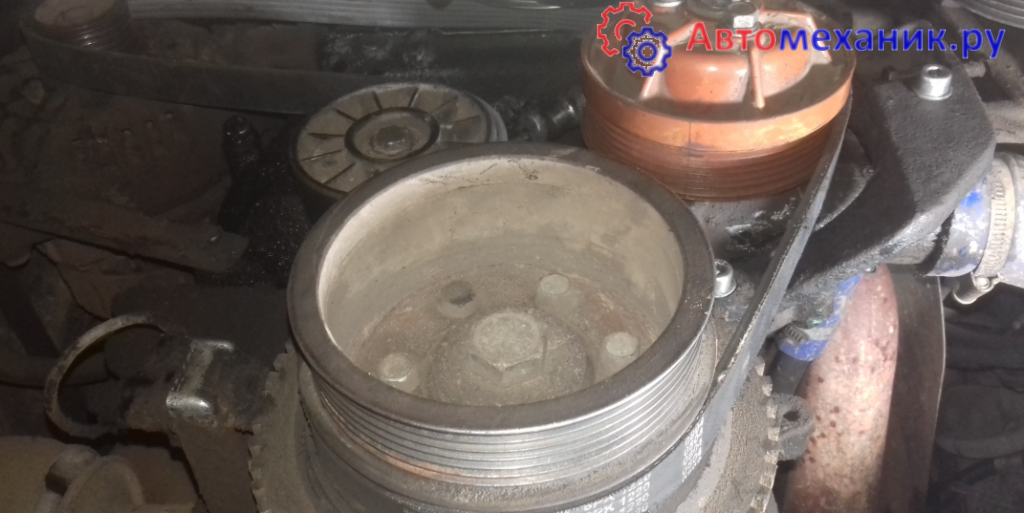

Замена ремня привода генератора на УАЗ производится немного легче чем ремень привода насоса ГУР. Потому что к нему более легкий доступ с низа автомобиля. Ремень можно свободно снять и установить.

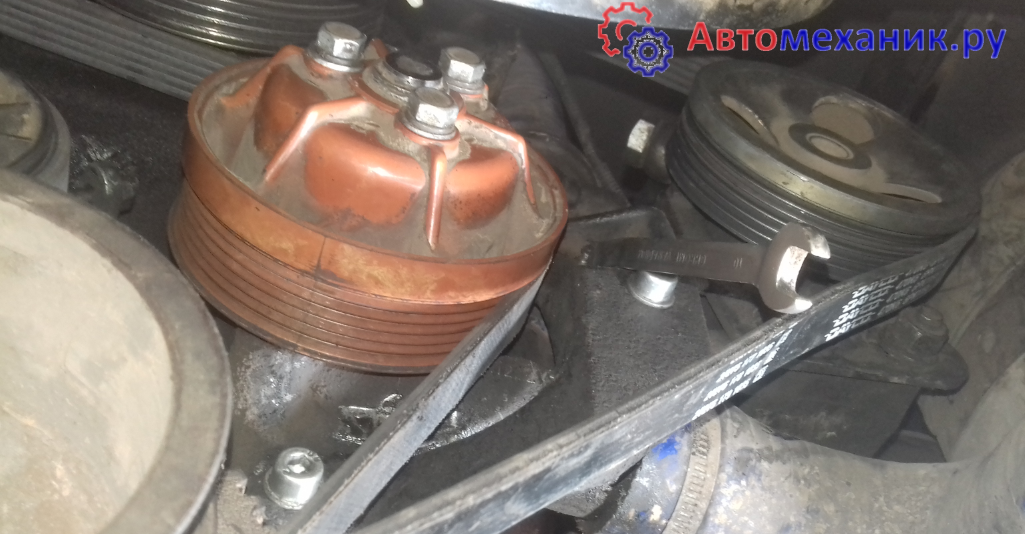

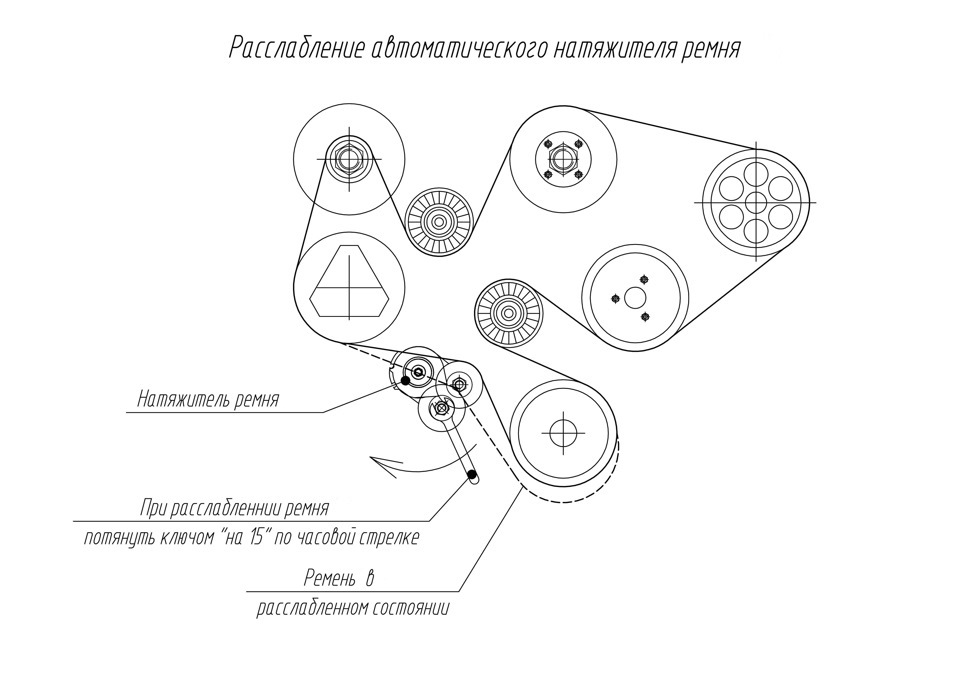

Неудобно отпускать и натягивать ролик натяжения ремня. Чтобы до него добраться необходимо, использовать удлинитель с головкой на 10 мм.

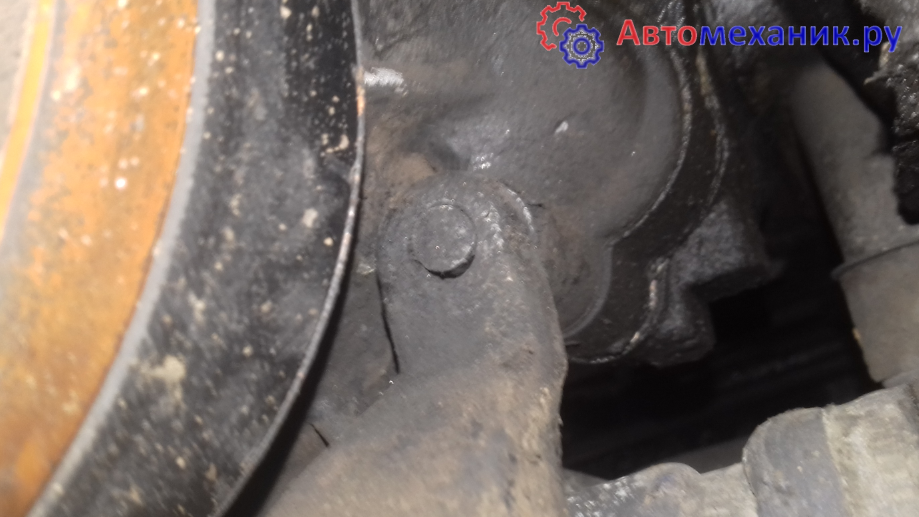

При вращении натяжителя по часовой стрелке ролик натягивает ремень. При вращении против часовой стрелки ремень ослабляется.

На автомобиле УАЗ используется поликлиновой ремень с 6 ручьями длинной 1195 мм также подойдет ремень длиной 1220 мм

При установке ремней легко ошибиться в расположении их на шкивах поэтому лучше воспользоваться схемой или зарисовать расположение перед снятием

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

  1. Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
  2. Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
  3. После этого появляется доступ для замены верхней детали.
  4. Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
  5. После удаления верхнего ролика, можно увидеть расположение нижнего.
  6. Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика – один старый с изношенным подшипником, а второй новый.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Так производится регулировка на авто с кондиционером

  • При помощи регулировочной планки.
  • Воспользовавшись регулировочным болтом.

Второй вариант является наиболее прогрессивным, поэтому ним и воспользуемся. Итак, натяжка приводного устройства агрегатов осуществляется таким образом:

  1. Ослабляется затяжка крепления генератора.
  2. Проворачивается регулировочный болт вправо и отводится генератор от блока.
  3. Проверяется и выставляется натяжка приводного устройства.
  4. В таком положении фиксируются крепежные гайки генератора.

В завершение следует провернуть коленчатый вал и снова проверить натяжку приводного изделия, и при необходимости процедуру повторить.

Схема привода механизмов в двигателе без кондиционера изображена ниже.

Схема привода без кондиционера

  1. шкив генератора.
  2. привод водяного насоса.
  3. болт перемещения натяжного ролика, с помощью которого производится регулировка.
  4. приводной элемент.
  5. шкив коленвала.
  6. натяжной ролик.
  7. болт, с помощью которого крепится натяжной ролик.

На схеме представлены основные узлы привода генератора. Но как видно, схема является простейшей и показывает только один натяжной ролик, которым и производится регулировка натяжения.

Рекомендуем перед натяжкой проверить размер приводного устройства. Размер изделий на УАЗ Патриот имеет следующие значения: авто, выпускаемые после 2012 года оснащаются одним ремнем, который имеет следующий номер 6РК2120. Автомобили, которые выпускались до 2012 года, в конструкции могут иметь один или два ремня привода доп. устройств:

  • 1 ремень 6РК2100;
  • вариант с двумя ремнями:
    • 6РК1275 – привод вентилятора;
    • 6РК1220 – привод генератора;
  • или другой вариант:
    • 6РК1275 – привод генератора;
    • 6РК1238 – привод ГУР/вентилятор.

Проверка

Проверка натяжения ремня привода агрегатов проводится периодически и особенно тогда, когда он слетает со шкивов. Проверка проводится на холодном двигателе.

Проводится визуальный осмотр механизмов и их составных частей. Если ремень слетает, то необходимо отрегулировать его натяжку, если же изделие рвется, то натяжение нужно ослабить.

Видео замены натяжного элемента на автомобиле с кондиционером показано ниже.

https://youtube.com/watch?v=H1n_l1Oye4w

На этом следует подвести итог и отметить, что обязательно нужно следить за состоянием всех элементов привода важных агрегатов на внедорожнике. В противном случае при выходе из строя данных элементов во время движения может вызвать непоправимые последствия. К тому же УАЗ Патриот – это автомобиль, который эксплуатируется в агрессивных условиях. После каждой такой поездки по бездорожью, рекомендуется провести визуальный осмотр основных конструктивных механизмов, узлов и элементов, чтобы в следующий раз стальной конь не подвел.

Источник

Замена ремня ГРМ на УАЗе Патриот 409

Чтобы заменить ремень ГРМ на УАЗе Патриот с двигателем ЗМЗ-409, нужно сделать следующее:

  1. Открыть капот.
  2. Снять расширительный бачок и радиатор.
  3. Демонтировать все навесное оборудование.
  4. Открутить переднее правое колесо, приподнять на домкрат и снять его. Подставить под порог специальную опору.
  5. Достать домкрат и поддомкратить двигатель, чтобы демонтировать подушку.
  6. Открывается вид на кожух ремня газораспределительного механизма. Его необходимо снять. Крепится на болтах.
  7. После демонтажа внимательно изучить сам расходник и наличие повреждений. Если таковые присутствуют, его необходимо заменить. Для этого проверить все установленные метки. Провернуть коленчатый вал несколько раз, если метки не совпадают. Сфотографировать.
  8. Снять ролик натяжителя и демонтировать старый ремень.
  9. Установить новый расходник и собрать в обратной последовательности.
  10. Установить все навесное оборудование и попробовать завести двигатель. Процедура замены длится около 5 часов при должном опыте и наличии необходимого инструмента. Следует также заметить, что на некоторых двигателях устанавливается цепь. Процесс замены цепи схож, но немного отличается благодаря использованию других механизмов.

Генератор на УАЗ Хантер

Генератор – неотъемлемая часть любого автомобиля, благодаря которой организуется его стабильная эксплуатация и передвижение. Генератор отвечает за подпитку электрических систем, преобразуя механическую энергию в электрическую. Данный агрегат питает аккумулятор, различные устройства и датчики в автомобиле.

В случае с УАЗом Хантер заводом-производителем установлен генератор с артикулом 9422.3701. Стоимость оригинальной модели колеблется в пределах от 5 до 8 тысяч рублей.

В случае замены автовладелец может установить аналог генератора, который ничуть не уступает по качеству оригиналу. В таблицу сведены популярные генераторы, их артикулы и цены.

ГенераторАртикулСтоимость, в рублях

УАЗ дв.УМЗ-4213,421 14В 65А ПРАМО-Электро 16.3771 4910
ГАЗ,УАЗ дв.УМЗ-4216,4219,4213 14В 72А 3282.3771000 5730
УАЗ дв.ЗМЗ-4021.10 14В 65А ПРАМО-Электро 164.3771 4580

Аналоги значительно дешевле штатного генератора, поэтому при необходимости можно выполнить бюджетную замену.

Виды неисправностей генератора

Процесс эксплуатации любого транспортного средства связан с возникновением различных проблем, и УАЗ Хантер с 409 двигателем не стал в этом случае исключением. Часто в модели страдает именно генератор, и среди распространенных неисправностей можно выделить следующие:

  • проскальзывание ремня привода генератора;
  • неисправность регулятора напряжения;
  • обрыв обмотки или ее короткое замыкание;
  • износ щеток генератора или их зависание;
  • окисление контактных колец.

Любой из перечисленных случаев требует проведения полного осмотра автомобиля, а также ремонта или замены вышедшего из строя элемента.

За чем нужно следить?

В процессе эксплуатации владелец УАЗ Хантер должен следить за:

Состоянием проводов электрической цепи, за надежностью их соединений, чистотой

Это важно, ведь, например, при плохих контактах может резко увеличиться напряжение в генераторе, и он выйдет из строя.
Правильным натяжением приводного ремня. Если ремень слабо натянут, работа генератора будет неэффективной, а сильное натяжение способно привести к разрушению подшипников узла.

При обнаружении проблем в проводке или в конструкции генератора рекомендуется как можно быстрее приступить к ремонту или замене. Обычно за проведением ремонтных работ обращаются в специализированные СТО, но иногда можно выполнить замену генератора своими руками. Для этого стоит ознакомиться с особенностями его конструкции.

Особенность конструкции

Генераторы представляют собой сложный узел, состоящий из нескольких элементов. Помимо выпрямительного блока и регулятора напряжения в некоторых моделях генераторов встроен вакуумный насос. Регулятор предназначен для поддержания напряжения на необходимом уровне, а насос регулирует создание вакуума в тормозной системе и системе отработавших газов.

Чтобы работы по замене генератора прошли успешно, рекомендуется выполнять их максимально осторожно. Это позволит сохранить целостность проводов и других элементов, которые потребуется впоследствии подключить к новому генератору

Замена генератора

Замена генератора на УАЗ «Хантер» подразумевает выполнение нескольких этапов. Сначала идет подготовительный, потом основной, и последний этап – это проверка работоспособности генератора.

Подготовительный этап

В этом случае автовладельцу следует подготовить необходимые для работы инструменты. К ним относятся:

  • ключи;
  • отвертки;
  • молоток;
  • удлинитель.

Ремни и ролики УАЗ

Год выпуска 2007-2012, Евро-3, С кондиционером, ГУР Delphi1 ремень 6РК2100 или 6PK 2120Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука406-1308080 — 2 штуки2 ремня:1) 6РК1275- ремень вентилятора2) 6РК1220 — ремень генератора

1) 6РК1275 — ремень генератора2) 6PK1238- ремень ГУР/вентилятор________________________________________УАЗ 3163 ПатриотГод выпуска с 2012-н.в., Евро-4

Ремень 6PK 2120Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука406-1308080 — 2 штуки________________________________________

УАЗ двигатель 409 евро-2

2- насос гидроусилителя руля3- шкив коленвала4- шкив помпы5- ремень ГУРа и вентилятора 6PK12356- ролик натяжителя 406-1308080

10- ремень генератора и помпы 6PK122011- муфта вязкостная6PK1220 Генератор6PK1235 ГУРНатяжной ролик 406-1308080, 1 штука

________________________________________УАЗ двигатель 409 евро-3

6PK1220- ГУР6PK1275 -ГенераторРолик 4052-1308080 на автоматическом натяжителе 40624.1029010________________________________________УАЗ двигатель 409 евро-46PK1195 ГУР6PK1275 Генератор________________________________________ЗМЗ-514, Евро-2

Ремень привода ГУР 6РК923Ролик направляющий 514.3407070Ремень привода агрегатов 6РК1220Ролик 514.1308080

Ремень привода ТНВД:Зубчатый 1360, 136 зубов.Ролик натяжителя в сборе с кронштейном 514.1111071Ролики успокоителя ремня, на планке 514-1111067-10________________________________________ЗМЗ-51432, Евро-3, 4

Ремень ГУР (без кондиционера) — 6РК1395Ремень ГУР и кондиционер — 6РК1693Ролики 2112-1006120 — 2шт

Ремень агрегатов (кв-тнвд-генератор-помпа) — 6РК1600Ролики: 4052-1308080, на автоматическом натяжителе 40624.1029010 1шт.Ролик опорный ремня (стоит между генератором и помпой) 3413-1006135- оригинал, аналог 2112-1006135 1штука.

УАЗ ХантерЗМЗ 409, Евро 0-2Ремень привода агрегатов (помпа, генератор) -6РК1220Ремень ГУР — 1210. Так же подходит 1220Натяжной ролик 406-1308080, 1 штука.________________________________________ЗМЗ 409 Евро-3Ремень привода агрегатов 6РК1275Ремень привода ГУР 6РК1195Натяжной ролик 406-1308080, 1 штука.________________________________________ЗМЗ-514, евро 2

Ремень привода ГУР 6РК923Ролик направляющий 514.3407070Ремень привода агрегатов 6РК1220Ролик 514.1308080

Ремень привода ТНВД:Зубчатый 1360, 136 зубов.Ролик Ролик натяжителя, в сборе с кронштейном 514.1111071Ролики успокоителя ремня, на планке 514-1111067-10________________________________________УАЗ Хантер, Буханка (двигатель 402,451)Ремень генератора (клиновой) 1018мм, 1025мм, 1050мм

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
