Схема печки Приора

Что входит в систему отопления

Отопитель располагается в моторном отсеке в области правой облицовки ветрового окна. Крепится он к щитку передка. Вход в отопительную систему занят фильтром, который отвечает за очистку воздуха, используемого для отопления и вентиляции.

Конструкция печки Приора состоит из ряда элементов:

крышка от фильтра;
фильтр, который используется для отопления и вентиляции;
корпус с отопителя;
микромоторедуктор;
радиатор;
дополнительный резистор на вентиляторе;
вентилятор.

Принцип работы

Кроме этого, устройство отопителя Приора включает в себя важные узлы, без которых нормальная работа печки была бы невозможной. К ним относятся следующие механизмы:

Функционирование блока управления основано на повороте ручек, каждая из которых отвечает за тот или иной параметр системы.
Температурный салонный датчик позволяет поддерживать необходимую температуру на постоянном уровне. Этот механизм располагается в накладке потолочной обивки потолка.
Дополнительный резистор располагается в корпусе вентилятора вместе с вентилятором, радиатором, фильтром и заслонкой.
Радиатор соединяется посредством шлангов с системой, которая охлаждает двигатель. В процессе работы автомобиля от двигателя к радиатору всё время циркулирует охлаждающая жидкость. Управление отопителем осуществляется за счёт заслонки, которая меняет направление наружного воздуха, направляя его на радиатор или мимо него. Заслонка может располагаться в промежуточном положении, которое предусматривает разделение потока внешнего воздуха: одна часть направляется на радиатор, а другая — проходит мимо него.
Микромоторедуктор отвечает за управление движением заслонки. Находится он с левой стороны корпуса. На микромоторедукторе имеется выходной вал, который связывается с осью на заслонке.

Именно таким является устройство печки Приора (2010). Но нами были рассмотрены ещё не все рабочие моменты.

Распределение потоков воздуха

Как уже говорилось ранее, нагретый воздух распределяется по всему салону, а не дует в одну точку. Такое отопление оказывается более эффективным. Такие особенности обогрева предусматривает конструкция отопителя Приоры. За выполнение этих функций отвечают следующие элементы:

воздуховоды с бокового дефлектора и обдува стёкол;
воздухораспределительный корпус;
заслонка;
моторедуктор заслонок;
воздуховод для обдува ног.

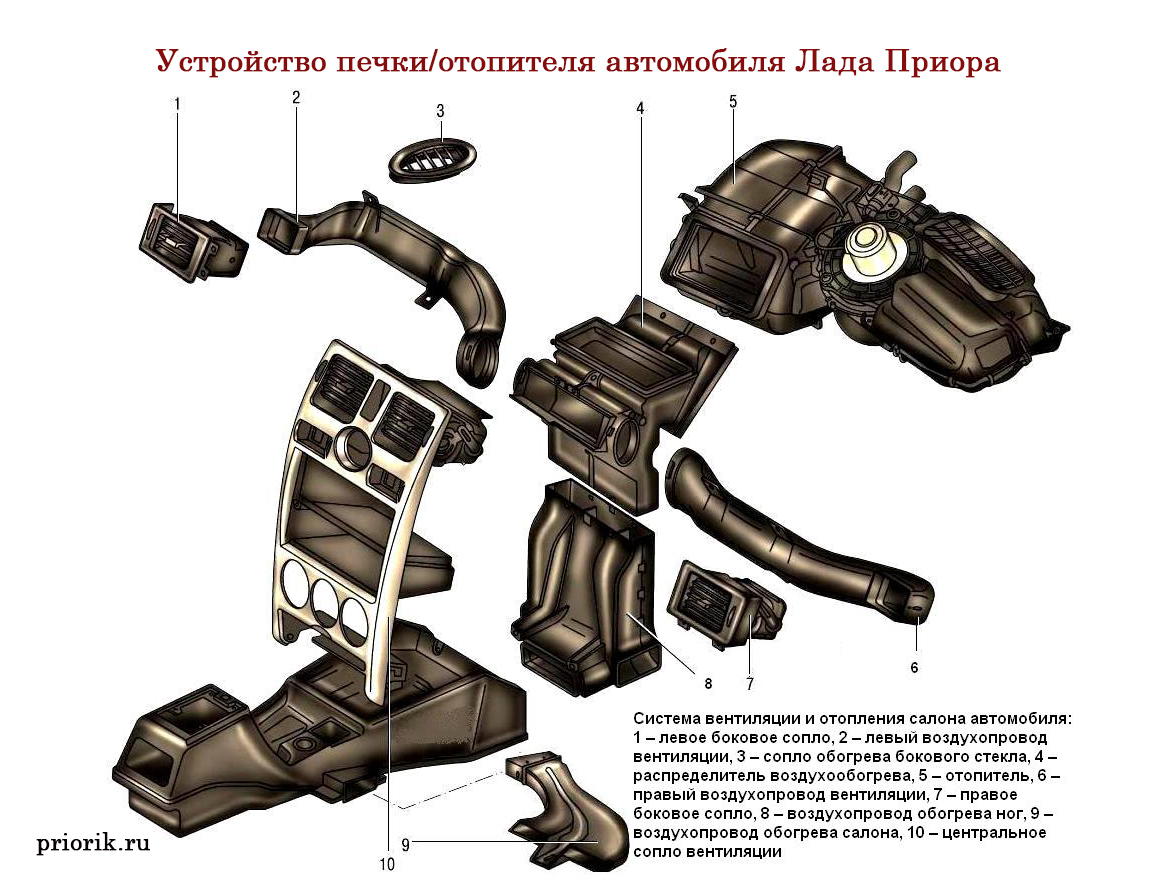

Воздухораспределительный корпус и воздуховоды крепятся за панелью приборов. Внутри корпуса воздухораспределителя располагаются заслонки, которые отвечают за изменение направления потоков воздуха. Повороты заслонок — это заслуга моторедуктора, который располагается на воздухораспределительном корпусе.

В момент движения автомобиля в салон поступает воздух под скоростным напором. Для этого используются отверстия, которые располагаются в облицовке ветрового окна справа. Чтобы поток воздуха был более мощным и не зависел от скорости движения авто, предусмотрен вентилятор отопителя. Электронный двигатель вентилятора может работать на четырёх скоростях.

Вентиляция салона

Салон автомобиля не должен быть герметичным, вентиляция — это важный момент в поддержании комфортного климата. Воздух выходит за счёт клапанов, которые располагаются на панели багажника, их можно найти за бампером. Напротив клапанов, в обивке багажника находятся отверстия, через которые выходит воздух. О таких моментах стоит знать каждому владельцу Приоры, чтобы во время загрузки багажника эти отверстия оставались открытыми. Также может пригодиться схема отопителя Приора без кондиционера, которая прилагается ниже.

Лада Приора с кондиционером

Электросхема печки Приора с кондиционером несколько отличается от рассмотренного выше варианта, ведь в этом случае добавляется ещё один сложный механизм. На Приорах устанавливаются два вида кондиционеров:

HALLA» выпускается в Корее;
«Panasonic» делают на Тайвани.

Чтобы сразу определить фирму кондиционера, который установлен в вашем автомобиле, необходимо обратить внимание на кнопку в центре блока управления. В кондиционерах «Panasonic» имеется кнопка включения, а в «Halla» такого функционала не имеется

Не работает печка на Лада Приора (причины и ремонт)

С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.

Проблемы в системе охлаждения двигателя?

Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).

В этом случае порядок действий следующий:

Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между о и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок. Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась

Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.

Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра

Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.

Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.

Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).

Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Отметим, что если Вы решили сделать свой автомобиль более уютней и теплей, можно установить подогрев сидений или самостоятельно смастерить подогрев руля на приоре. Мы подробно рассказывали про данный тюнинг, поэтому у Вас не должно возникнуть каких-то проблем.

Таким образом, мы рассмотрели все элементы печки Лада Приора. Приступайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете выполнить ремонт отопителя Приоры своими руками.

Виды отопителей

На Приору с завода устанавливалась климатическая установка двух типов: с кондиционером и без него. Отопитель у автомобилей с наличием кондиционера, конструктивно намного сложнее, нежели у обычного автомобиля. Поэтому стоит разобрать каждую систему подробно и рассказать о плюсах и минусах.

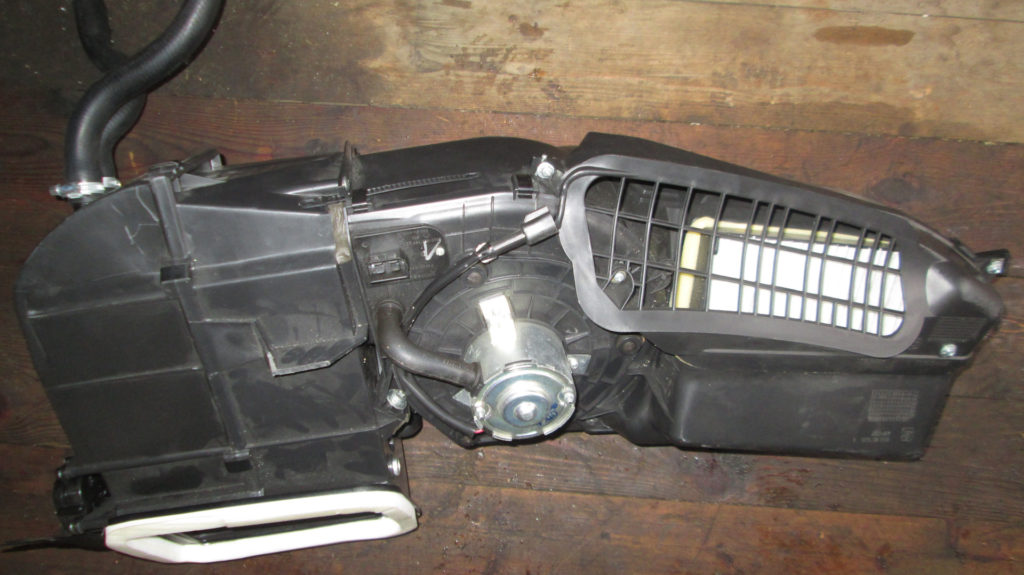

Печка без кондиционера

Данная печка является довольно простой и надежной. В таком отопителе заслонки регулируются с помощью сервоприводов, имеется несколько положений работы вентилятора печки, а температуры воздуха регулируется с помощью заслонки, которая открывает и закрывает поток воздуха, проходящий через радиатор.

Плюсами такой печки являются простота обслуживания, и надежность. Но эти плюсы существенно перекрываются минусами, так как на Приоре довольно часто выходит из строя радиатор печки, чтобы заменить его необходимо разобрать довольного много элементов. Зато замена моторчика происходит довольно легко и быстро, только вот ломается он очень редко.

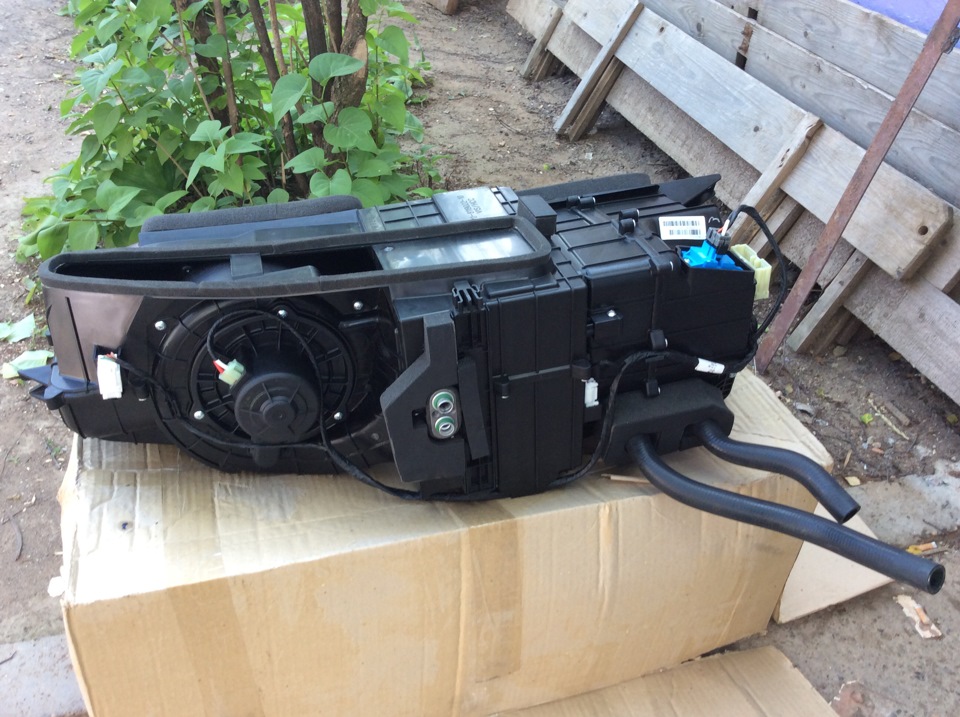

Печка с кондиционером

Такой отопитель уже обладает климатической установкой и способен эффективно охладить салон автомобиля в жаркое время года. Заслонки регулируются так же сервоприводами, температура отдельной заслонкой открывающей поток подачи воздуха через радиатор, либо минуя его. А другие заслонки позволяют выбрать направление подачи воздуха, вентилятор имеет несколько скоростей. В таком отопителе уже появилась рециркуляция воздуха, которая позволяет выбирать, откуда печки брать воздух салон/улица.

Плюсами данного отопителя является наличие рециркуляции и простота обслуживания радиатора печки, для его замены достаточно открутить пару винтов и доступ к радиатору становится свободным.

К минусам же можно отнести сложную замену вентилятора печки.

Электросхемы ВАЗ — Приора

Схема панели приборов LADA 2170 Priora:

нажмите на картинку для увеличения

Провода на приведенной здесь электросхеме приборной панели автомобиля LADA 2170 Priora имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.Через дробь указывается номер контакта колодки.

Жгут проводов панели приборов – 2170-3724030.

1, 2, 3, – колодки жгута панели приборов к переднему жгуту 4 – колодка жгута панели приборов к заднему жгуту 5 – контакты колодки монтажного блока6 – выключатель сигнала торможения7 – комбинация приборов8 – модуль управления светотехникой9 – модуль надувной подушки безопасности водителя10 – выключатель звукового сигнала11 – колодка диагностики12 – переключатель режимов бортового компьютера13 – выключатель зажигания14, 15 – колодки к блоку управления электроусилителем16 – контроллер электропакета 17 – переключатель световой сигнализации18 – переключатель стеклоочистителей19 – моторедуктор распределения воздушного потока20 – блок управления отопителя21 – переключатель электродвигателя отопителя22 – выключатель обогрева заднего стекла23 – часы24, 25 – колодки жгута панели приборов к радиоаппарату26 – выключатель аварийной сигнализации27 – плафон освещения вещевого ящика28 – выключатель освещения вещевого ящика29 – колодка жгута панели приборов к жгуту системы зажигания30 – блок управления системы надувных подушек безопасности

А1, А2, А3 – точка заземления жгута панели приборовБ – колодка монтажного блока

Схема соединений переднего жгута проводов LADA 2170 Priora

нажмите на картинку для увеличения

Передний жгут проводов – 2170-3724010Жгут проводов АКБ с корпусом – 2170-3724080Соединительный жгут проводов аккумулятора и стартера – 2170-3724070

Провода на этой электросхеме автомобиля LADA Priora (заводской индекс ВАЗ-2170) имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.Через дробь указывается номер контакта колодки.1 – стартер2 – аккумулятор3 – генератор4 – колодки жгута АКБ и стартера и переднего жгута5 – 7 – колодка переднего жгуту панели приборов8 – выключатель подкапотной лампы9 – фара левая10 – фара правая11 – датчик уровня тормозной жидкости12 – датчик температуры воздуха 13 – электродвигатель омывателей14 – выключатель лампы света заднего хода15 – электровентилятор двигателя16 – моторедуктор заслонки отопителя17 – добавочный резистор 18 – электродвигатель стеклоочистителя19 – основной блок предохранителей 20 – электродвигатель отопителя21, 22 – звуковой сигнал

А1, А2, В1, В2 – точки заземления переднего жгута

Схема системы зажигания автомобиля LADA 2170

нажмите на картинку для увеличения

Провода на этой схеме электрического оборудования автомобиля LADA Priora (заводской индекс ВАЗ 2170) имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.Через дробь указывается номер контакта колодки.

1 – контроллер2 – колодка жгута системы зажигания к жгуту панели приборов3 – блок предохранителей основной4 – датчик скорости5 – датчик неровной дороги6 – датчик контрольной лампы давления масла7 – датчик положения дроссельной заслонки8 – датчик температуры охлаждающей жидкости9 – датчик указателя температуры охлаждающей жидкости10 – датчик массового расхода воздуха11 – регулятор холостого хода12 – реле бензонасоса13 – предохранитель цепи питания бензонасоса (15 А)14 – реле зажигания15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А)17 – датчик положения коленчатого вала18 – датчик кислорода19 – датчик фаз20 – датчик детонации21 – электромагнитный клапан продувки адсорбера22 – датчик кислорода диагностический23 – катушка зажигания24 – свечи зажигания25 – форсунки26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания 28 – колодка жгута системы зажигания к жгуту форсунок29 – колодка жгута форсунок к жгуту системы зажиганияА – к клемме «плюс» (+) аккумуляторной батареиВ1, В2 – точка заземления жгута системы зажиганияС1 – точка заземления жгута проводов катушек зажиганияЖгут проводов системы зажигания – 2170-3724026Жгут проводов катушек зажигания – 1118-3724148Жгут проводов форсунок – 11186-3724036

slyer.3dn.ru

Лайфхак: моторедуктор и другие комплектующие печки автомобиля Приора

Если на автомобиле Лада Приора лобовое стекло запотело и выглядит так как будто его заляпали жирными руками после поедания пиражков — водитель насторожись твоя печка течет! Поддержание нормальной температуры в салоне в разные времена года необходимо для того, чтобы чувствовать себя комфортно за рулем. Зимой от замерзания спасает печка на Приоре, которая выдает нужное человеку тепло. Но за ней нужно следить и готовить ее к зиме еще летом, потому что остаться без подогрева зимой – не самое большое удовольствие. Больные места системы, которые ломаются чаще других это моторедуктор и заслонка печки. Приора теплая машина — родная ДААЗ очень хорошо, греет, зимой теплая, потому что ее радиатор имеет правильное строение внутри жидкость циркулирует. Стоит поставить китайский Лузар, будете замерзать при -20 — проверено лично. Ставил я этот лузар, потом снял. Радиатор печки бывает для машин с кондиционером и без кондиционера. Устройство узла немножко различается.

Блок печки автомобиля Приора обозначен ниже на рисунке. Как видим помимо блока вессь узел состоит из множества запчастей. На Приоре печка имеет обычное устройство – выделив время для диагностики, нужно полностью проверить всю систему, чтобы сделать «инвестицию» в будущее – зимой для ремонта нужно будет искать отапливаемый гараж. Если в Приоре дует холодным воздух, или слабо греет, это признаки того, что внутри что-то не так, и в этой неисправности предстоит разобраться.

Этапы замены

Эта задача несложная, но кропотливая и затруднительная для абсолютных новичков. Чтобы не возникало сложностей, необходимо чётко следовать описанному ниже плану работ.

Отсоединение клеммы «−» аккумулятора и провода.
Демонтаж жабо.
Отсоединение колодки с проводами от разъёма на дополнительном реостате.
Демонтаж креплений на резисторе при помощи крестовой отвёртки соответствующего размера.
Демонтаж неисправного механизма на отопителе.
Установка исправного механизма по этой же схеме, но в обратном порядке.

Демонтаж жабо

Этот процесс значится как один из этапов работ по выполнению замены печки на Приоре. Его не получится обойти, тем более что жабо придётся снимать при решении многих проблем с отопителем. Даже элементарная замена фильтра потребует демонтажа облицовки с ветрового стекла, которая ещё называется жабо. Для реализации этой задачи понадобится тринадцатая головка, отвёртка с плоским и крестовым наконечником, маркер. Дальнейшие работы будут происходить по следующему сценарию:

Демонтируем щётки стеклоочистителя.
При помощи маркера делаем пометки на лобовом стекле, которые будут отображать расположение щёток.
Вынимаем декоративные колпачки, которые достаточно поддеть отвёрткой.
При помощи головки отворачиваем гайки крепления с рычага щётки.
Шайбы удобно снимать при помощи пинцета.
Демонтируем рычаг и щётку с вала.
Открываем капот для проведения демонтажных работ относительно уплотнителя, который располагается на кромке с обивки щитка передка.
Откручиваем крепление на облицовках, обивке щитка, облицовке ветрового окна.

На этом наш рассказ можно завершать, поскольку теперь вы знаете, где находится резистор печки на Приоре, как до него добраться и установить новую деталь вместо неисправной. Обращение к специалистам теряет всякий смысл.

Ремонт и замена краника отопительного прибора

Если всё же на деле выяснилось, что печка на Приоре перестала функционировать так, как нужно, из-за неработоспособного краника, автовладельцу придётся поменять вышедший из строя элемент конструкции. Для этого рассмотрим подробный и весьма доступный пошаговый план по замене вышеуказанной детали.

Что касается необходимых инструментов, то автомобилисту понадобится только торцовая головка «на 10» и вороток. После того как всё готово, следует приступить к реализации идеи, первоначально избавив систему охлаждения силового агрегата от находящегося в нём тосола.

Затем необходимо демонтировать на Приоре вещевые ящики, в дополнение сняв багажную полку.Только осуществив всё вышеописанные действия, даже автомобилист-любитель сможет самостоятельно произвести замену крана отопителя.

Следующим шагом станет ослабление затяжки хомутов, посредством которых крепятся шланги системы отопления. Следует учесть, что все эти детали расположены непосредственно в подкапотном пространстве. Автомобилисту придётся разъединить шланги и патрубки краника печки

Перед тем как приступить к этому процессу, важно пометить расположение снимаемых патрубков. Точно таким же образом следует отсоединить шланги, которые идут от краника печки в салоне авто

Выполнив эти действия, начинающий механик увидит ту область, где расположен краник печки Приора и сможет самостоятельно открутить обе гайки, отвечающие за крепление заменяемого элемента конструкции. Затем можно будет приступать к извлечению краника отопителя, при этом воздействуя на натяжение троса. Необходимо в обязательном порядке снять скобу и вывести трос, который связан с рычажком крана. Только так выполненные действия помогут снять и поменять краник отопительного устройства. На этом этапе можно будет считать, что половина действий окончена. Останется только избавиться от резиновых уплотнений и установить обратно новый краник печки в том порядке, который обратен его снятию.

Почему на Лада Приора не работает печка

17 сентябрь 2015 Лада.Онлайн 91 837 Лада Приора во многом похожа на своего прародителя ВАЗ десятого семейства, в том числе и устройством отопителя. Завод-изготовитель решил оставить принцип работы печки, заменив лишь некоторые элементы новыми. Вместе с этим Лада Приора унаследовала и знакомые проблемы, например, когда печка не греет и дует холодным воздухом.

Элементы системы отопления (печки)

В том, что печка «Приоры» на 95% схожа с «десяткой» можно увидеть по каталожным номерам:

Отопитель в сборе (2170-8101012 или 2111-8101012-10).
Моторедуктор распределения воздушного потока (2170-8127100). Распределяет потоки воздуха в ноги/лицо/ветровое стекло. Находится внутри торпедо.
Датчик температуры воздуха в салоне (11186-8128050). Находится на потолке.
Контроллер управления отопителем (КУО) или блок управления печкой (21703-8128020). Блок на котором водитель задает параметры работы печки. Располагается на панели.
Резистор добавочный или дополнительный резистор (2123-8118022). Определяет скорость вращения вентилятора печки. Закреплен в моторном отсеке.
Электровентилятор отопителя (2111-8118020). Находится под капотом.
Моторедуктор заслонки отопителя (2110-8127200). Распределяет потоки воздуха в салон (улица/радиатор печки). Внутри отопителя в сборе.
Фильтр воздушный (2110-8122020).
Радиатор печки (2110-8101060). Располагается внутри отопителя.

Неисправность одного из этих элементов вызывает проблемы в работе печки.

Принцип работы печки

Чтобы самостоятельно определить неисправность отопителя следует понимать принцип его работы.

Контроллер управления отопителем получает сигнал от датчика температуры в салоне и сравнивает ее с температурой, которую выставил водитель. Если есть разница, то КУО посылает сигнал на моторедуктор печки (находится под капотом), чтобы тот закрыл или открыл на определенную величину заслонки печки для большей подачи холодного или горячего воздуха.

После выставления нужной скорости вентилятора печки контроллер управления отопителем посылает сигнал на добавочный резистор (в моторном отсеке), который за счет встроенного сопротивления посылает корректированный сигнал на вентилятор. На максимальной скорости резистор не используется и электровентилятор вращается на максимальной скорости.

Направление воздуха (лицо/ноги/лобовое стекло) определяет водитель, выставляя требуемое значение на КУО. После этого сигнал поступает на моторедуктор распределения воздушного потока (внутри панели/торпедо), который передвигает заслонки в нужном направлении.

Если печка дует холодным воздухом (не греет)

Причин, почему плохо греет печка «Приоры» может быть несколько (в скобках указан процент поломки по результатам опроса среди владельцев этого автомобиля):

Неисправность в системе охлаждения двигателя (радиатор печки холодный и не может отдать тепло). Потрогайте оба шланга радиатора отопителя, они оба должны быть горячими. Иногда причина кроется в самом радиаторе (брак, недостаточно производительный) (8%).
Грязный фильтр салона. Попробуйте на время убрать фильтр и проверить работу печки (2%).
Не работает заслонка печки, ее просто заклинило (17%).
Неисправен моторедуктор печки (16%).
Неисправен блок управления отопителем (13%).
Неисправен датчик температуры воздуха в салоне. Попробуйте отключить его на время и проверить работу отопителя (6%).

Пункты 3-6 также могут быть причиной, когда постоянно дует только горячий воздух из печки.

Не работает переключатель режимов (лицо/ноги/стекло)

Возможные причины (в скобках указан процент поломки по результатам опроса среди владельцев этого автомобиля):

Неисправен контроллер управления отопителем (13%).
Неисправен моторедуктор распределения воздушного потока внутри салона (8%).

Печка работает только в 4 положении

Если не работает первое, второе или третье положение печки следовательно (в скобках указан процент поломки по результатам опроса среди владельцев этого автомобиля):

Неисправен резистор печки (7%).
Неисправен блок управления отопителем (13%).

Если шумит печка

Возможно гудит подшипник электровентилятора (17%). Также дополнительный шум может вызвать сухой лист, попавший под его лопасти.

Заключение

Отопитель автомобиля — не простая система, а по отзывам владельцев — не совсем надежная. Старайтесь определить неисправность печки начиная с проверки, а затем подменой деталей на заведомо исправные. Не забывайте, что причина может быть и в плохом контакте или обрыве проводки автомобиля.

Особенности конструкции системы охлаждения двигателя LADA Priora

Система охлаждения двигателя ЛАДА Приора жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Конструкция системы охлаждения ЛАДА Приора

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка выполнены два патрубка для подсоединения пароотводящих шлангов радиатора системы охлаждения и радиатора отопителя, в нижней части — патрубок для подсоединения наливного шланга системы охлаждения

Насос охлаждающей жидкости — обеспечивает циркуляцию охлаждающей жидкости. Он лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механиз ма. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива. В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе уплотнения насоса из строя. Насос следует заменять в сборе.

Замечание

Заклинивание шкива насоса при выходе из строя его подшипникового узла или из-за замерзания сильно разбавленной охлаждающей жидкости приведет к обрыву зубчатого ремня привода ГРМ и, как следствие, к дорогостоящему ремонту двигателя.

Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под катколлектором. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — в корпус термостата.

Система охлаждения состоит из двух так называемых кругов циркуляции:

Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя.
При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат.

Термостат. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. Температуру открытия и закрытия термостата Вы найдете ниже.

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Основания трубок соединены с бачками через резиновые прокладки. Жидкость подается через верхний патрубок, а отводится через нижний. Над впускным патрубком расположен тонкий патрубок пароотводящего шланга. В нижней части правого бачка находится сливная пробка. К радиатору крепится пластмассовый кожух с электрическим вентилятором.

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера системы управления двигателем. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик указателя температуры в комбинации приборов.

Вывод

Система охлаждения 16-клапанного мотора Лада Приора достаточно простая. Что касается неисправностей и ремонта, то они характерны и типичны для всех силовых агрегатов производства АвтоВАЗ. Многие автолюбители, как показывает практика, проводят ремонтно-восстановительные работы самостоятельно.

Еще на своей первой машине заметил одну неприятную особенность: зимой в салоне более-менее тепло, а когда встанешь где-нибудь в пробке температура охлаждающей жидкости предательски ползет вниз, а из дефлекторов печки начинает дуть чуть теплый воздух.

Решение данной проблемы было найдено мною в 12 номере журнала «За рулем» за 1999 год (www.zr.ru/articles/41822/). Автор, Сергей Никифоров, довольно грамотно подошел к изучению данного вопроса и предложил интересное решение.

Его идею я использовал на всех своих машинах и результатом всегда был доволен. Позднее свет увидела Шеви — Нива на которой уже серийно был воплощен принцип Никифорова.

А вот передпреиводных автомобилей данная модернизация не коснулась :(. Мною было прочитано множество форумов и вот на одном из них была воплощена данная схема (автор moonchild).

Ничего сложного в этом нет. Денежных затрат ноль.

Таким двигатель был 3 месяца назад

Теперь он немного грязнее (давно под капот не лазил — надо помыть)

Все очень просто. Первым делом сливаем антифриз. Далее: надо местами поменять патрубок расширительного бачка и патрубок выходящий из печки. Получится расширительный бачок будет завязан на кочергу идущую в помпу, а из печки антифриз будет попадать в термостат.

Как это работает:На входе в печку жидкость имеет температуру 85 градусов (например) далее в радиаторе печки она отдает часть своего тепла в салон и на выходе уже не 85 градусов, а 70 (например).По стандартной схеме жидкость из печки попадает в блок двигателя (имея температуру, далекую от идеальной) и далее циркулирует по большому кругу.

При этом имеем еще один косяк: при работе двигателя на холостом ходу выделяемого тепла не хватает на прогрев жидкости до рабочих 85 градусов и жидкость приходит в печку имея температуру уже не 85, как было в первый раз, а уже, например, 80. Выходит же уже 65 (сугубо приблизительно). В результате мы имеем более холодный воздух из печки на холостом ходу. У меня, например, при движении шел огнянный воздух, обжигаюший руку, а стоило постоять минут пять и воздух остывал.

В предлагаемом вариантеиз печки охлажденный антифриз (тосол, вода — у кого что залито) идет в термостат и термостат замыкает циркуляцию на малый круг.В результатеполучаемболее стабильный температурный режим работы двигателя и, в качестве бонуса, горячий воздух из печки на холостом ходу Было сделано: патрубок расширительного бачка перекинут на всасывающую трубу помпы, а обратка с печки в освободившийся патрубок термостата.Конечный результат проверим с наступлением холодов, но хуже точно не будет
