Отопитель салона ваз 21124

Как устроена работа ДТВС?

Отопительная система в автомобиле этой марки работает от импульсов, идущих из электронного блока. Сам же блок получает информацию от ДТВС и сравнивает эти показатели с интенсивностью обогрева. Существуют определенные границы температуры, пересечение которых является триггером для срабатывания системы и включения мотора. Происходит изменение потоков воздуха, скорость оборота вентилятора. Всё это служит для своевременного прогрева стекол и салона.

Сам датчик представляет собой обычный термистор или полупроводниковый резистор. Связь между сопротивлением и теплом фиксируется и передается в ЭБУ автомобиля в качестве конкретного измерения.

Помимо очевидных проблем в измерениях связанных с дефектом измерителя существует и ряд других неисправностей, с которыми приходится сталкиваться:

неисправность электропроводки;
механическое повреждение датчика;
работа за пределами допустимых значений.

Электропроводка легко чиниться чисткой контактов или их более надежным переподключением. Случается, что обрыв может происходить не в самом датчике, а где-то на линии. Любые же неисправности с самим устройством являются причиной для его замены, так как починка такого устройства, как правило, малоэффективна и более затратная, чем покупка нового устройства.

Общие сведения о заслонке отопителя и моторедукторе

Замена моторедуктора в Ваз 2110

Как известно, автомобильный отопитель салона способен заполнять салон не только тёплым, но также и холодным воздухом. Заслонка отопителя регулирует скорость установления заданного температурного режима автомобильного салона.

Перечень основных функций моторедуктора отопительной заслонки:

поддержание оптимального температурного режима;
моторедуктор заслонки отопителя также отвечает и за скорость создания должного температурного режима;
определяет эффективность функционирования непосредственно самого отопителя.

Объективные причины, которые непосредственным образом свидетельствуют о наличии неисправности отопительной заслонки и моторедуктора:

отопитель перестал заполнять салон автомобиля холодным или горячим воздухом;
после 15-20-ти минутного функционирования отопителя, изменения температурного режима не наблюдается;

Замена моторедуктора Ваз 2110

скорость заполнения соответствующим воздухом автомобильного салона слишком низка и практический эффект функционирования отопителя почти незаметен.

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Руководство по замене крана отопителя на автомобиле ВАЗ 2107 своими руками

Замена крана печки на ВАЗ 2114 какой лучше поставить

Кран отопителя является частью системы охлаждения. От его исправности зависит, насколько хорошо будет работать печка в зимнее время. В статье рассматриваются неисправности, при которых необходима замена крана отопителя радиатора на автомобиле ВАЗ 2107, а также дается пошаговая инструкция, как это сделать своими руками.

Когда необходимо менять?

Кран автомобильного отопителя предназначен регулировать подачу охлаждающей жидкости. Если он открыт, ОЖ поступает в нагретом состоянии в радиатор и нагревает, поступающий извне воздух, циркулирующий благодаря вентилятору. Нагретый воздух служит для обогрева салона в зимнее время. На летний период краник перекрывает поступление ОЖ в радиатор, и она идет, обходя печку, поэтому не влияет на микроклимат салона.

Замена краника отопителя необходима в случае его заклинивания. Это происходит из-за окисления запорного механизма, а также загрязнений, которые откладываются на внутренних стенках.

Часто краник печки приходится менять, если он начал протекать, что является следствием разгерметизации его корпуса. В этом случае снижается уровень ОЖ в расширительном бачке, на полу под ногами переднего пассажира появляется мокрое пятно, которое образуется вследствие течи, появляется специфический запах тосола или антифриза.

В основном корпус кранов отопителей не разбирается, поэтому их ремонт невозможен. Если выявилась неисправность, деталь необходимо заменить (автор видео — Джена Пон).

Инструкция по замене

Ремонт краника отопителя состоит в его замене. Это не сложная процедура, поэтому выполнить ремонт можно в домашних условиях.

Инструменты и материалы

Для проведения процедуры нужно приготовить инструментарий и необходимые материалы:

набор ключей;
крестообразную отвертку;
новый кран;
плоскогубцы;
хомут с диаметром около 23 мм;
резиновые прокладки;
ветошь;
герметик;
емкость для слива рабочей жидкости;
охлаждающая жидкость.

Решая вопрос, какой лучше керамический кран или металлический, лучше приобретать изделие с керамическим запорным механизмом. Он отвечает всем требованиям, предъявляемым к пропускной способности и креплениям. Кроме того, он прослужит долго, так как керамика не подвержена окислительным процессам.

Этапы

Для того, чтобы удобнее было выполнять ремонт, автомобиль лучше установить на смотровую канавку или загнать на эстакаду либо подъемник.

В целях безопасности работу следует выполнять на остывшем двигателе.

Замена крана отопителя ВАЗ 2107 осуществляется поэтапно:

Начинаются работы со слива ОЖ. Для этого сначала снимается защита картера.
Далее под радиатор следует подставить приготовленную тару, открутить сливную крышку на радиаторе и слить охлаждающую жидкость.
На следующем этапе открываем капот и отыскиваем патрубки, идущие к радиатору отопителя. Они расположены ближе к пассажирской стороне. Ослабляем хомуты, открутив отверткой крепления, и отсоединяем патрубки. Ключом на «7» откручиваем крепежные болты, удерживающие радиатор.
Для выполнения следующего этапа работ, необходимо переместиться в салон на пассажирское место. Крестообразной отверткой выкручиваем саморезы, которые фиксируют корпус бардачка. Демонтируем перчаточный ящик.
Далее, открутив саморезы, фиксирующие вещевую полку, демонтируем ее.
Под полкой находится краник печки. Чтобы получить доступ к нему, нужно снять правый воздуховод. Для этого необходимо ключом на «10» открутить гайку кронштейна и отцепить воздуховод от защелок, которые его фиксируют.
Выкрутив ключом на «7» болт крепления кожуха тросика, который управляет краном, снимаем наконечник с рычага крана.
Открутив крепежные болты, демонтируем краник.
На штатное место устанавливаем новую деталь, поменяв при этом прокладки и смазав место соприкосновения с радиатором герметиком.
Крепим тросик, проверяя его натяжение. Устанавливаются детали на место в обратной последовательности.
Далее закручиваем пробку на радиаторе и заливаем тосол или антифриз. Проверяем, чтобы не было нигде течи. Теперь можно прикручивать бардачок.

На этом замена крана печки ВАЗ 2107 завершена. Зная, как заменить краник печки ВАЗ инжектор и выполнив все своими руками, можно сэкономить на обслуживании автомобиля в автосервисе.

Инструкция по замене радиатора печки

Из-за того, что «двенашка» может быть оснащена радиаторным узлом старого или нового образца, процедура замены девайса может отличаться. Каждый из вариантов рассмотрим отдельно.

Итак, как производится замена радиатора печки в системах нового образца:

Для начала нужно будет выключить зажигание и отключить АКБ. Откройте пробку расширительного бачка, затем подставьте под сливное отверстие резервуар емкостью около 4-5 литров и слейте охлаждающую жидкость. Если в антифризе есть осадок, то лучше будет поменять расходный материал.
Далее, выкрутите гайки и демонтируйте щетки стеклоочистителя.
Сделав это, нужно снять пластмассовую накладку, которая расположена под ветровым стеклом, она фиксируется с помощью двух гаек, а также четырех саморезов.
Чтобы получить доступ к отопительному устройству, необходимо произвести демонтаж жабо, выкрутить пять саморезов, две гайки и еще один винт, которые находятся снизу, в области рулевой рейки, а также посредине жабо.
Для демонтажа отопителя нужно будет произвести демонтаж поперечной распорки, если она установлена. Разумеется, распорки может не быть. Также следует снять гофру воздушного фильтра и дроссели со шлангов радиаторного узла.
Далее, от клемм отопителя следует отключить проводку.
После этого у рулевой рейки следует выкрутить две гайки, при помощи отопитель крепится, а также одну гайку, которая фиксирует устройство к кузову.
Сделав это, следует открутить еще три самореза, с помощью которых соединяются две половины отопителя. После этого можно извлечь и, путем раскачивания, отсоединить правую часть отопителя от левой.
Сам радиаторный узел расположен в демонтированной половине, он фиксируется при помощи трех болтов. Извлекаем это устройство и вместо него устанавливаем новое, разумеется, при этом следует установить и поролоновый уплотнитель. Затем проверяется работоспособность вентилятора, если нужно, устройство также следует поменять. Прежде чем произвести сборку, нужно промыть патрубки, по которым поступает хладагент. Сборка осуществляется в обратной последовательности.

Фотогалерея «Замена радиатора»

1. Слейте антифриз из системы.

2. Отключите провода питания.

3. Демонтируйте отопитель. Что касается замены в системах старого образца:

В данном случае вам также необходимо слить расходный материал, демонтировать жабо, отсоединить дроссели со шлангов и отключить питание отопителя.
После этого снимается расширительный бачок, в который заливается жидкость.
Далее, производится демонтаж вакуумного усилителя, для этого выкрутите две гайки с помощью ключа на 17 и осторожно отведите главный тормозной цилиндр. При этом будете максимально аккуратны, чтобы не повредить шланги тормозной системы

Шланг вакуумного усилителя следует демонтировать.
После этого в салоне авто следует выкрутить четыре гайки со шпилек педали тормоза. Сам вакуумный усилитель демонтируется вместе с педалью.
Так вы смогли получить доступ к радиаторному устройству. Вам остается только открутить три болта, с помощью которых он крепится, после чего заменить устройство на новое. Сборка производится в обратной последовательности, не забудьте налить антифриз.

Цена вопроса

В зависимости от производителя, а также версии отопителя (старого или нового образца), стоимость радиатора может отличаться. Новые радиаторы обойдутся покупателю в среднем от 350 до 1400 рублей, на вторичном рынке можно найти рабочий радиатор за 300-500 рублей.

Устанавливаем новый кран

Кран печки располагается не на всех автомобилях ВАЗ-2110. Если ваш автомобиль был выпущен недавно, то, возможно, этот элемент не был установлен. В некоторых автомобилях может присутствовать модифицированный кран печки ВАЗ-2110.

Регулирование этого устройства производится дистанционным способом, чего не скажешь о процессе замены. Каждый владелец ВАЗ-2110 должен тщательно следить за состоянием клапанов, что позволит своевременно выявлять и устранять утечки.

Основные рабочие процессы

Чтобы выполнить замену старого крана на новый, потребуется собственно новый элемент и ключи на 7 и 10. Замена крана печки осуществляется по следующей схеме:

Сливаем охлаждающую жидкость.
Находим на отопителе два шланга, которые закрепляются при помощи хомутов. Один служит для оттока жидкости, а другой обеспечивает её подачу. Откручивать хомуты полностью не имеет смысла, достаточно будет немного ослабить их и легко демонтировать.
Кран отопителя ВАЗ-2110 может требовать замены из-за разгерметизации. В этом случае имеется большая вероятность вытекания охлаждающей жидкости в салон. Если такая ситуация имеет место, то под ковриком возле переднего сидения пассажира будет находиться лужа, а в салоне будет присутствовать характерный запах.
Продолжим работу по замене крана. На этом этапе необходимо открутить пару болтов. Здесь пригодится ключ на 7. Это позволит снять уплотнитель

При откручивании болтов не помешает аккуратность и осторожность, поскольку крепление сделано из пластмассы, а на резьбе могут появляться сбои.
С ящика снимаем корпус.
На воздуховоде располагается гайка кронштейна, которая также подлежит демонтажу. На этом этапе понадобится ключ гаечный на 10.

На корпусе отопителя располагаются зажимы, их нужно будет отсоединить.
В первую очередь отсоединять стоит правый воздуховод, который за счёт своей специфической конструкции может быть немного сложен, что облегчит работу.
На гибком тросе располагается скоба с креплением, которое достаточно будет немного ослабить.
На кране печки на ВАЗ-2110 располагается две гайки, которые служат креплением. Для их удаления удобно использовать гаечный ключ на 10. За счёт болтов кран крепится к радиатору. В некоторых машинах можно встретить пластмассовый бачок, который крепится за счёт закладных гаек

Нижняя гайка в такой конструкции часто выпадает, поэтому осторожность и внимательность лишними не будут. При сборке приспособления с такой конструкцией потребуется отсоединить пару пружин, за счёт которых корпус вентилятора крепится с той стороны, где располагается кран

Остаётся только немного опустить корпус, давя на него вниз, и наживить гайку болтов.
Теперь кран можно легко снять и поставить на его место новую модель.
Сборка осуществляется по такой же схеме, но в строго обратном порядке. Желательно все прокладки заменить на новые. Стоят они совсем недорого, зато отопление автомобиля будет меньше досаждать вам своей некачественной работой. Чтобы сцепление было максимальным, можно использовать специальные герметичные средства.
Завершает нашу работу заливка охлаждающей жидкости в систему. После этого запускаем автомобиль и доводим показатель температуры до 90 градусов. Открываем кран и смотрим на возможные протечки. При отсутствии таковых можно считать замену крана завершённой.

Теперь вы не только знаете, где находится и как открыть краник печки на ВАЗ-2110, но и можете самостоятельно заменить его на новый. Выполняя эту работу впервые, могут возникать сложности, да и времени потребуется немного больше. Зато в дальнейшем вы уже будете знать, как разбирается отопительная система вашего автомобиля и сможете быстро устранить проблемы другого характера.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:

закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
много мусора, влаги, песка, грязи, что способствовало заклиниванию;
выход из строя троса заслонки моторедуктора;
многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на отметке «Минимум», ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Вентилятор работает на одной скорости

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0.23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.

Устройство

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

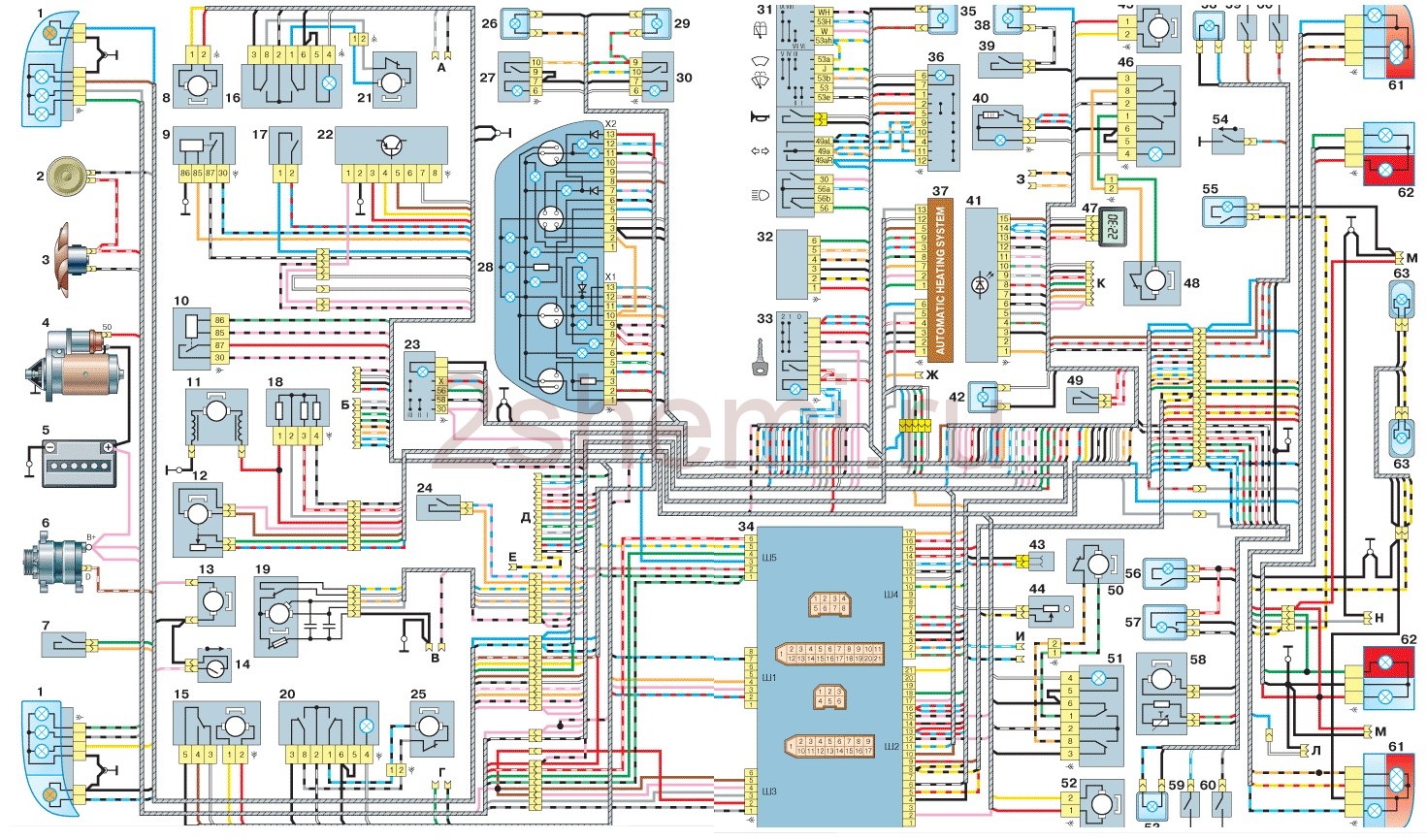

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

Вентилируют салон через центральные сопла;
Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
Еще пара воздуховодов служат для обогрева заднего ряда сидений;
Система, включающая сразу пять сопел, обогревает ноги;
Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

Провода подключения электроприборов

Тип подключения	Сечение, мм2	Цвет изоляции
Минусовая клемма АКБ – «масса» автомобиля (кузов, двигатель)	16	Чёрный
Плюсовой вывод стартера — аккумулятор	16	Красный
Положительный контакт генератора — плюс АКБ	6	Чёрный
Генератор — разъем чёрного цвета	6	Чёрный
Клемма на генераторе «30» – колодка МБ белого цвета	4	Розовый
Разъем стартера «50» – реле его запуска	4	Красный
Реле пуска стартера — чёрный разъем	4	Коричневый
Реле включения зажигания — разъем чёрного цвета	4	Голубой
Вывод замка зажигания «50» – голубой разъем	4	Красный
Разъем замка зажигания «30» – зелёный разъем	4	Розовый
Штекер правой фары – «масса»	2,5	Чёрный
Штекер левой фары — голубой разъем	2,5	Зелёный, серый
Вывод генератора «15» – разъем жёлтого цвета	2,5	Оранжевый
Разъем правой фары – «масса»	2,5	Чёрный
Разъем левой фары — белый разъем	2,5	Зелёный
Электровентилятор радиатора – «масса»	2,5	Чёрный
Вентилятор радиатора — красный разъем	2,5	Голубой
Вывод замка зажигания «30/1» – реле включения зажигания	2,5	Коричневый
Контакт замка зажигания «15» – одноконтактный разъем	2,5	Голубой
Правая фара — разъем чёрного цвета	2,5	Серый
Разъем замка зажигания «INT» – чёрный разъем	2,5	Чёрный
Шестиконтактная колодка подрулевого переключателя – «масса»	2,5	Чёрный
Двухконтактная колодка подрулевого выключателя — лампа подсветки бардачка	1,5	Чёрный
Лампа подсветки бардачка — прикуриватель	1,5	Чёрный
Прикуриватель — голубой разъем блока	1,5	Голубой, красный
Обогреватель заднего стекла — разъем белого цвета	1,5	Серый

Схема электрооборудования ВАЗ-2112

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор 2112, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Электросхема ВАЗ-2112 инжектор 16 клапанов — полный вид

Схема ВАЗ-2112

Авто ВАЗ-2112 выпускался на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год. Далее приводятся цветные схемы проводки (инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.

Для диагностики и самостоятельного ремонта вначале посмотрите, все ли в порядке с генератором. Хорошо ли он надет, не провисает. Эту процедуру нужно проделать со всеми вариантами исполнения топливной системы как карбюраторной, так и инжекторной. Проверяем предохранители согласно схеме электрооборудования. Большую помощь окажет также обратная сторона крышки предохранительного блока. Там есть подсказки, расшифровать которые поможет схема. Замените перегоревший элемент и попробуйте завести машину снова. Нужно проверить, плотно ли надеты клеммы аккумулятора, не окислились ли они. Не поврежден ли провод, идущий от батареи к генератору и к стартеру.
